Для чего необходим армопояс на стены из газоблока, требования, технология монтажа

Как сделать армопояс на газобетоне – видео

Все манипуляции могут быть реализованы собственноручно при наличии хоть какого-то опыта в строительстве. Его надлежит надежно закрепить в массиве стены.

Арматурный каркас

Моделирование каркасной сетки подчиняется общим нормам, принятым при ведении бетонных работ.

Технологические принципы:

  • кольцевой каркас формируется на основе четырех стержней арматуры, зафиксированных перемычками;
  • в поперечном сечении каркас составляет квадрат или прямоугольник;
  • для работы используется ребристый прут, продольный – 8-14 мм, поперечный – 6-8 мм;
  • шаг ячейки – 100-150 мм.

Прутки не должны соприкасаться с основным материалом, в чем помогут пластиковые или деревянные подпорки. Они позволят заливке распределить равномерно.

Как сделать армопояс по газобетону из U-образных блоков

Это универсальный, но более дорогостоящий вариант по сравнению с аналогичными технологиями.

Последовательность действий:

  • на верхний ряд кладки размещают лотковые модули с использованием клеевого раствора;
  • размер армопояса для газобетона должен соответствовать толщине стены, высотой не более 30 см;
  • внутри блока, ближе к наружной стороне, укладывается теплоизоляционный материал (прослойка пенополистирола);
  • проводится закладка арматурного каркаса, заливка бетонной смеси.

Использование перегородочных блоков

Система имитирует кладку U-блоков. Модули играют роль несъемной опалубки, прочности клеевой массы достаточно, чтобы выдержать нагрузку от заливки бетона.

Последовательность действий:

  • с использованием клеевой смеси на верхний ряд кладки размещается перегородочный блок (100/50 мм). Мелкий блок размещается с внутренней стороны;
  • внутрь выкладывается теплоизоляция и арматурный каркас;
  • проводится заливка.

Подобным образом реализуется строительство армопояса из кирпича на стены из газобетона, что целесообразно при толщине 510-610 мм. В половину кирпича выкладываются две стенки конструкции, в образовавшуюся полость закладывается арматура и заливается бетон. Армопояс из кирпича можно укладывать на фундамент, под плиты перекрытия, под кровлю.

Использование съемной деревянной опалубки

Такой армопояс чаще всего обустраивается на домах, возведенных на основе 300, 250, 200 мм блока. Каркас щитовой опалубки создается на основе обычных досок, ОСБ, ламинированной фанеры. Высота системы должна составлять 200-300 мм, толщина соответствует толщине стены.

Технологические принципы:

  • перегородочные блоки 100 мм укладываются на верхний ряд кладки ближе к наружной части стены при помощи клеевого раствора;
  • с внутренней стороны монтируют щитовую опалубку;
  • когда опорный каркас готов и заложена арматура, производится заливка бетона М200. Можно использовать более прочный материал М300/М400, если высота объекта превышает один этаж.

Армопояс на газобетоне под деревянные перекрытия может закладываться на двухсторонней опалубке с пенополистиролом с внешней стороны.

Создание с использованием опалубки

Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.

Инструменты и материалы

Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:

  1. Обрезные доски, минимально допустимая толщина 3 см и деревянный брус 40*40 для того, чтобы сделать опалубку.
  2. Гвозди, чтобы прикреплять досочную конструкцию к стене.
  3. Гибкая проволока, чтобы сооружение было жестким.
  4. Стержни арматуры, диаметр которых должен быть 1,2 см.
  5. В качестве материала утепления использовать пенополистирол.

Технология сооружения

Процесс подразумевает выполнение работ в несколько шагов:

  • Подготовьте деревянные щиты.
  • Проложите слой полистирола между деревянным щитом и стеной дома для утепления.
  • Прикрепите конструкцию к стене при помощи длинных гвоздей или саморезов.
  • Выполните  дополнительное крепление деревянной конструкции с использованием проволоки и саморезов.
  • Соберите арматурный каркас. Для начала следует выполнить укладку арматурных штырей внутри деревянного щита. Для соединения арматуры в каркас используйте гибкую проволоку. Не советуем проводить крепление арматуры при помощи сварки, так как материал может начать ржаветь внутри бетона.
  • Заливка раствором цемента.

Как видите, всего 6 шагов и армопояс готов.

Армирование

Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:

  1. Горизонтальная укладка прутьев.
  2. Скрепление прутьев внахлест при помощи гибкой вязальной проволоки по всему периметру стен.
  3. Обвязывание стыков кольцами из проволоки, диаметр которой должен быть 0.6 см.

Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.

Заливка бетона

При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

  • Щебенка – 2,4 меры.
  • Цемента – 0,5 меры.
  • Песок – 1,4 меры.

Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.

В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:

  1. Заливку следует выполнять за один цикл и ни в коем случае не прерываться, а также не допускать частичного засыхания слоя бетона.
  2. Также постарайтесь избегать в растворе для заливки любых пустот и пузырьков, так как в будущем они могут уменьшить характеристики прочности конструкции.
  3. После выполнения заливки советуем выполнить уплотнение бетона при использовании перфоратора с особой насадкой. Еще для того чтобы ликвидировать пустоты в растворе, используют специальную вибровочную машинку, а если ее нет, вам придется удалить все пузырьки воздуха путем проштыковывания раствора при помощи арматуры.

Армирование газобетона арматурой – укрепляем верхний пояс стен

Верхний ярус капитальных стен требует особого внимания. Он воспринимает нагрузки от кровельной конструкции. При использовании тяжелого шифера или глиняной черепицы усилия на поверхность газобетона существенно возрастают и могут вызвать серьезную деформацию. Избежать повреждений поможет усиление верхнего яруса кладки.

При межрядовом армировании стен прутки арматуры укладываются внутри специально проделанных на поверхности газоблоков штроб, таким образом арматура не увеличивает толщину кладочных швов

Оно позволит:

  • уменьшить влияние локально действующих нагрузок;
  • пропорционально распределить усилия по периметру.

Существуют различные варианты армирования верхнего уровня стен:

  • с применением разборной или стационарной опалубки. Для изготовления опалубки может использоваться древесина, фанера или плиты полистирола;
  • с использованием готовых П-образных газобетонных блоков. Применение стандартных изделий с пазом значительно сокращает продолжительность работ.

Рассмотрим алгоритм действий по укреплению газобетона с использованием разборной опалубки:

  1. Нарежьте доски для сборки щитовых элементов.
  2. Произведите сборку опалубки.
  3. Подготовьте арматурные стержни требуемых размеров.
  4. Выполните сборку арматурной решетки, связав прутки проволокой.
  5. Поместите каркас в опалубку и залейте раствором бетона.
  6. Утрамбуйте бетон и накройте его поверхность полиэтиленовой пленкой.
  7. Регулярно увлажняйте массив до окончательного набора твердости.
  8. Демонтируйте щиты опалубки после высыхания бетона.

Все работы несложно выполнить самостоятельно, изучив технологию.

Монтаж армопояса на газобетонной стене

В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

  • под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

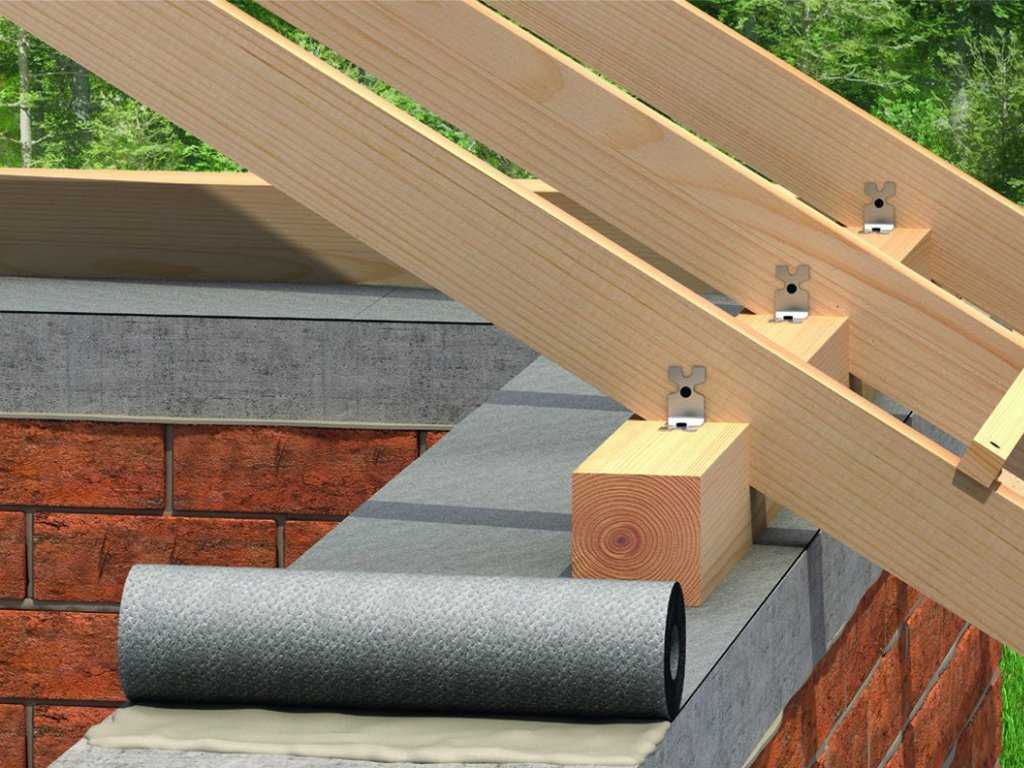

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками (прочитать подробнее)

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций (прочитать подробнее)

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Как сделать армопояс своими руками?

Сделать армопояса своими руками — вполне решаемая задача. При правильном устройстве процесса, результат её решения будет надежной основой под балки перекрытия и принесёт вам только положительные впечатления.

Последовательность действий при изготовлении армирующего пояса:

  • установка опалубки;
  • изготовление арматурного каркаса;
  • заливка бетона в опалубку.

Установка опалубки для армопояса

Производятся замеры. Согласно полученным размерам на земле из досок изготавливаются щиты. Очень удобно использовать полосы ОСБ, усиленные каркасом из деревянных реек.

Щиты поднимаются на стену. Верхний край щитов выравнивается по уровню. Перепад высот по всей длине ростверка не более 1 см. Нижний край закрепляется к стене. Для крепления удобно использовать быстрый монтаж 6х100 мм.

Особое внимание
следует уделить герметичности стыков и угловых соединений. Бетон, протекший через щели при заливке, образует неприглядные потеки на стене и воздушные полости в теле армопояса. После сборки и укладки в опалубку арматурного каркаса параллельные щиты опалубки соединяются между собой обрезками досок, уложенными поперёк армопояса и зафиксированными саморезами

После сборки и укладки в опалубку арматурного каркаса параллельные щиты опалубки соединяются между собой обрезками досок, уложенными поперёк армопояса и зафиксированными саморезами.

Необходимо помнить, что при заливке бетона конструкция опалубки воспринимает большую статическую и динамическую нагрузку. Плохое закрепление элементов опалубки приводит к выдавливанию стенок заливаемым бетоном. Такой неприятной ситуации следует избегать. Правильно собранная опалубка обладает достаточной прочностью и жёсткостью. Она не должна прогибаться при надавливании на неё весом человека.

Изготовление арматурного каркаса для армопояса

Арматурный каркас представляет собой пространственную конструкцию из 4 – 6 продольно расположенных прутов арматуры диаметром 12 – 14 мм, скреплённых между собой вертикальными и поперечными перемычками.

В качестве вертикальных и поперечных перемычек удобно использовать прямоугольники из арматурной проволоки диаметром 6 мм.

Последовательность действий:

Не следует соединять элементы каркаса с помощью электродуговой сварки. Металл каркаса в месте сварки перегревается и теряет свои прочностные свойства. Также не стоит стремиться связывать соединения толстой проволокой и как можно прочнее.

Скрутки должны обеспечить целостность каркаса при транспортировке и заливке бетоном. После застывания бетон прочно схватывается с арматурой. Прочность скруток не оказывает никакого влияния на результирующую прочность ростверка.

По длине прутья стыкуются с перекрытием не менее 35 – 40 диаметров арматуры и скрепляются между собой вязальной проволокой. Прутья необходимо стыковать не в одном месте, а в разбег, с некоторым интервалом друг от друга.

Зазор между арматурой и краями бетона должен быть толщиной не менее 50 мм.

Заливка бетона в опалубку

Бетон можно приобрести либо приготовить самостоятельно с помощью бетономешалки.

Бетонные работы с привозным бетоном

Совет. При изготовлении бетона в бетономешалке попробуйте применить добавки для бетона. Это не потребует больших затрат, но свойства и качество полученного бетона вас приятно удивят.

Суперпластификаторы придают бетонной смеси текучесть при меньшем количестве воды. Бетон легче заливать, меньшее количество воды обеспечивает большую прочность и морозостойкость.

Ускорители набора прочности – через сутки можно снимать опалубку, через двое — трое суток продолжать работы далее. Способ применения – просто добавить в воду при замешивании бетонной смеси.

От предложений приготовить бетон лопатой, думаю, стоит сразу отказаться. Низкое качество бетона, несоблюдение рецептуры приготовления, длительные перерывы в заливке практически гарантированы.

В течение первых суток после заливки бетон необходимо прикрыть от солнечных лучей и защитить от испарения влаги. В дальнейшем периодически поливать поверхность бетонной конструкции водой.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

  1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
  2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
  3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне. При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
  4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

  • со смещением швов в 1/3 длины;
  • с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

Варианты устройства армопояса

Армопояса на стенах из газобетона выполняются высотой 30-40 см, иногда достаточно 20 см. В ряде случаев допустимо увеличение толщины бетонного слоя, но с включением большего числа прутьев в каркас. Из-за различной теплопроводности блоков и обычного бетона, требуется укладка утеплителя по всей длине пояса, иначе здесь обязательно образуется «мостик холода».

В качестве утеплителя используется пенополистирол, базальтовая вата высокой плотности толщиной 5-10 см. Если предполагается внешнее утепление, то допускается уменьшение толщины листов внутри линии жесткости.

Армопояс на газобетоне можно сделать несколькими способами:

  • с помощью деревянной опалубки;
  • с тонкими блоками для перегородок;
  • из U-образных блоков.

Первый вариант устройства армопояса дешевле, но и самый трудоемкий. Чтобы съемная опалубка выдержала немалый вес, ее нижняя часть прикрепляется саморезами к блокам стены, а верх параллельных сторон стягивается прутьями с болтами.

Если толщина стены равна или превышает 40 см, для устройства армопояса можно использовать перегородочные блоки толщиной до 10 см. Они закрепляются по внешнему и внутреннему периметру кладки. Оставшееся пространство заполняется арматурой, теплоизолятором и бетоном. Допустимо комбинировать 2 варианта, когда с внешней стороны укладывается перегородочный материал, а с внутренней – доски опалубки.

Наиболее простой вариант обустройства армопояса в доме из газобетона – использовать U-блоки.

В этом случае не нужно тратить усилия на съемную опалубку, легче следить за ровностью укладки, сокращается время простоя за счет более тонкого слоя бетона. Чтобы внутрь конструкции поместился утеплитель, стоит выбрать блоки с минимальной толщиной стенок. Если часть конструкции проходит над открытым проемом (оконным, дверным), то потребуется монтаж опалубки, поддерживающей конструкцию снизу в проеме.

Технология работ

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

  • подготовьте и нарежьте доски толщиной 3–4 см;
  • сбейте щиты необходимых размеров;
  • закрепите боковые поверхности опалубки к газобетонным стенам;
  • установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

  1. Подготовьте арматуру диаметром 8–12 мм.
  2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
  3. Соедините с помощью вязальной проволоки нижний уровень.
  4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
  5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.
  6. Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

  • подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
  • заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
  • уплотните бетонный массив, используя арматуру или глубинный вибратор для бетона, что обеспечит выход воздуха и исключит образование полостей;
  • обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
  • постелите полиэтилен, затрудняющий испарение влаги;
  • демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Пошаговая инструкция по монтажу армосетки

Армировать газоблоки сеткой намного проще, чем арматуру, поскольку не нужно выполнять штробирование.

Технология укладки армосетки:

На выровненную поверхность цоколя устанавливают гидроизоляцию, после чего выполняют кладку 1-го ряда блока на раствор 10 мм. Это выполняют обязательно, даже в том случае если остальные ряды блоков будут положены на клей.
Чтобы полностью утопить армосетку в растворе, вначале выкладывают 1/2 его объема, на который выстреляют матрицу, после чего доводят слой до требуемого размера.
Ширину матрицы устанавливают на 6-8 мм больше ширины газоблока. Такие выступы дают возможность застройщику в процессе кладки контролировать, чтобы армосетка не сместилась и не была смята.
При одновременной отделкой вторым кирпичным слоем, армосетка должна доходить до ее середины.
Диаметр армостержней сетки не должен превышать толщину кладочного шва 3 мм

Если она больше, точки пересечения осторожно вбивают молотком в газоблоков.
После чего убирают щёткой пыль и кусочки блоков, наносят клеевой состав и устанавливают сверху ряд газоблоков.

Сложности и ошибки

Несмотря на то, что процесс армирования с использованием современных аромосеток не является сложным, к нему нужно подойти со всей ответственностью, поскольку допущенные ошибки, часто приводят к ослаблению стеновой конструкции.

Основные виды ошибок, которые допускают застройщики при армировании газобетонных стен:

  1. Неправильно выбранная схема армирования, без учета прочностных особенностей газоблоков. Чем меньше класс прочности, тем больше нужно устанавливать слоев усиления.
  2. Не выполнено усиление первого ряда кладки.
  3. Не выполнено усиление проемов для дверей и окон.
  4. Отсутствует армопояс под плитой перекрытия или кровлей.
  5. Нарушение чередования слоев для районов с максимальными ветровыми нагрузками.

Устройство армопояса на газобетоне

Конструкция изготавливается из марки бетона М-200 и выше и арматурных стержней периодического профиля, диаметром от 12 миллиметров. Из них собирается каркас, связываемый поперечной арматурой диаметром 4–6 миллиметров. Каркас состоит из верхнего и нижнего ряда стержней с зазором по высоте в 10–15 сантиметров. Они размещаются в одной плоскости, с шагом в поперечном направлении около десяти сантиметров. Стержни стыкуются по длине внахлёст вязальной проволокой с напуском около пятнадцати сантиметров. Ей же скрепляются, с элементами поперечного армирования.

Пояс может делаться и из одного слоя арматуры. Это можно сделать без сборки пространственного каркаса, а лишь связывая стержни продольного армирования с поперечными. В местах поворота и перелома контура стены, стержни перехлёстываются и связываются в точках пересечения.

Схема пояса под мауэрлат.

Укладка каркаса в опалубку

Каркас укладывается в опалубку или полость коробчатого блока. При этом необходимо обеспечивать зазор между внешней гранью любого арматурного элемента и внутренней гранью полости или опалубки. Он должен быть не менее трёх – пяти сантиметров. Это нужно для создания защитного слоя бетона который предотвратит коррозию арматуры. Облегчить эту задачу помогут специальные пластиковые элементы в виде опорных столиков и звёздочек. Они позволят фиксировать стержни на необходимом удалении от опалубки.  Приобрести их можно у всех поставщиков, занимающихся продажей материалов для бетонирования.

Установите в опалубку арматурный каркас, а при необходимости и теплоизоляционный фасадный слой. Далее нужно заплнить её бетоном, тщательно утрамбовывая. Применение вибробулавы ограничивается незначительной глубиной армопояса на газобетоне. В него могут быть установлены требуемые закладные детали. Например, для крепления мауэрлата или крыши. Поверхность уложенного материала выравняйте при помощи правила и кельмы.

После набора начальной прочности бетона в течение двух — трёх суток, можно продолжать начатый цикл работ. Примерно через неделю опалубку можно снимать. В жару, бетон проливается водой несколько раз и защищается полиэтиленом. При заморозках бетон укрывается от замораживания.

Мауэрлат, смонтированный на армопоясе.

Аналогичным способом изготавливают монолитные перемычки над оконными и дверными проёмами, с той лишь разницей, что вместо подстилающего слоя кладки, используется днище опалубки, фиксируемой в проектном положении.

В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

  • под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками (прочитать подробнее)

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций (прочитать подробнее)

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Для чего нужен?

Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:

  • ветер;
  • неравномерная усадка конструкций здания;
  • температурные перепады, возникающие сезонно или в течение одних суток;
  • просадка почвы под подошвой фундамента.

Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.

Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.

Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.

Важно!Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.

Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:

  1. Монолитный пояс по газобетону компенсирует возникающие деформации в стеновых конструкциях с разнородной нагрузкой или модулем упругости.
  2. При монтаже стропильной системы крыши может происходить точечное перенапряжение газосиликатных блоков, вызывающее в них трещины и сколы. Эта ситуация также возможна во время крепления анкерами и шпильками мауэрлата к несущей стене.
  3. При использовании системы висячих стропил, армопояс дополнительно выступает в роли распора, распределяющего нагрузки от крыши на весь дом.

СправкаМауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.

Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.

Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.

Устраивать армированный пояс можно несколькими способами. Порядок работ такой:

  1. монтаж опалубки;
  2. утепление (если предусмотрено проектом);
  3. сбор и установка каркаса из арматуры;
  4. заливка бетонного раствора.

По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
