Основные характеристики бетонных винтовых свай для фундамента

Плюсы и минусы

Железобетонные сваи, усложненные винтовыми лопастями, обладают всеми преимуществами традиционных металлических геошурупов и отличаются надежностью высокопрочного бетона.

Достоинства опор:

  1. Коррозионная стойкость бетона.
  2. Армированный каркас исключает деформацию или поломку конструкции при монтаже и эксплуатации.
  3. Увеличенная несущая способность (до 50 тонн) выдержит постройку из тяжелых материалов.
  4. Могут быть применены для большинства типов грунта, кроме скалистых участков, а также почв, содержащих включения твердых минеральных пород.
  5. Нивелируют высоту сооружения на склонах и площадках со сложным рельефом.
  6. Технология не предусматривает земляные работы: не требуется снимать верхний слой грунта и уплотнять поверхность участка.
  7. Монтаж можно проводить как механическим, так и ручным способом.
  8. Строительные работы могут проводиться в любое время года.
  9. Скорость установки от одного дня.
  10. Сваи могут быть извлечены в любое время и повторно использованы, что также обуславливает ремонтопригодность фундамента.
  11. Срок службы от 100 лет.

Недостатки технологии:

  1. Подверженность воздействию сил морозного пучения. Это предопределяет необходимость проведения геологических изысканий на участке для оценки особенностей грунта, чтобы правильно выбрать глубину для опор.
  2. Трудности в строительстве подземных помещений, в том числе подвалов и цокольных этажей. На практике можно задействовать пространство между опорами, но работы будут сопровождаться значительными трудовыми и финансовыми затратами.
  3. Отсутствие возможности провести гидроизоляцию фундамента.
  4. Из-за большего веса монтаж железобетонных свай обойдется собственнику дороже в сравнении металлическими конструкциями.
  5. Бетонные сваи сложно завести в грунт на одном уровне, поэтому верхнюю часть обычно обрезают или наращивают до нужной высоты.
  6. Скудное предложение на рынке бетонных винтовых опор из-за того, что технология появилась ни так давно.

Главное преимущественное отличие железобетонных свай от металлических заключается в меньшей подверженности материала разрушающему действию почвенной влаги.

Производители заявляют о полном отсутствии разрушения за счет гидрофобных добавок в состав бетонного раствора. Но на практике потребитель не сможет удостовериться в водонепроницаемости бетона, поэтому застройщику приходится рассчитывать на добросовестность поставщика.

Полезные советы

Специалисты рекомендуют придерживаться нескольких простых правил при создании бетонного фундамента.

  • Под высотные и тяжеловесные конструкции лучше всего возводить либо плиточный фундамент, либо бетонный ленточный. Сама лента при этом всегда должна быть толще стены на несколько сантиметров, чтобы не разрушиться под ее весом. Для того чтобы уменьшить затраты труда и денег, можно возводить два вида фундамента, чередуя ленту и столбчатое основание.
  • Лучше всего заливать весь фундамент за один раз, однако, при необходимости можно сделать это и частями. Главное, чтобы перерыв в работе не превышал несколько суток. Прежде чем заливать следующий участок, необходимо заново очистить его от мусора и пыли.
  • Для того чтобы проверить песок на количество примесей и загрязнения, достаточно пустой прозрачной емкости и обычной воды. Песок насыпается в тару, наливается вода и все хорошо размешивается. Если появится сильная муть, то примеси в песке превышают допустимую норму и качество готового бетона оставит желать лучшего. Песок в таком случае необходимо подобрать у другого поставщика.
  • Технология монтажа бетонного фундамента ленточного типа довольно проста, но сопряжена с большими трудозатратами. Возведение своими силами возможно, но нужно быть готовым к длительности процесса и неизбежности мелких ошибок. Тем не менее при соблюдении основных правил работы полученная конструкция будет довольно прочной и долговечной.

Более подробно о том, как сделать бетонный фундамент самостоятельно, смотрите в следующем видео.

Что учитывается при выборе фундамента

Определение фундамента гласит, что это несущая часть конструкции, на которую опираются стены. Также можно сказать, что фундамент является основным компонентом дома, который влияет на его долговечность. И если фундамент потрескался, значит, к его выбору или возведению подошли неправильно. Трещины неизбежно перейдут на стены, что спровоцирует аварийное состояние всего дома. Чтобы этого избежать, необходимо учитывать все факторы, которые влияют на прочность и долговечность фундамента при его строительстве.

Устройство бутобетонного фундамента на пучинистых и непучинистых почвахИсточник hozsektor.ru

Свойства грунта. Выбирая виды фундаментов для частного дома, именно грунт принимается за основной определяющий фактор. Поэтому, прежде чем начать строительство, необходимо заказать геологические исследования, в ходе которых геологами будут взяты пробы почвы. После изучения состава грунта будут выявлены: уровень грунтовых вод в зависимости от сезона, пучинистость, возможность просадки. Обязательно необходимо учитывать сейсмичность района строительства.

Нагрузки на фундамент. Это тоже не менее важный фактор при выборе фундамента. Нагрузка зависит от веса всего дома в целом (несущие стены, перегородки, кровля и даже мебель, которой будет обставляться жилье)

Во внимание необходимо также принять опорную площадь фундамента, от нее зависит давление на грунт. Опорная площадь определяется как частное веса на площадь опоры

Чем меньше будет давление, тем лучше, но увеличение ширины фундамента влечет за собой дополнительные расходы.

Пример монолитного фундаментаИсточник monolitspecstroy.by

Глубина заложения. При выборе глубины заложения необходимо учитывать состав грунта и его влажность, максимальные отрицательные температуры в зимнее время года, уровень грунтовых вод. Вспучивание грунта зимой является главной опасностью для фундамента, ведь промерзшая почва начинает увеличиваться в объеме, тем самым выталкивая его вверх. Но наибольшая опасность в том, что это происходит в разных местах неравномерно, что может привести к излому фундамента. Хорошая гидроизоляция и дренажная система исключат растрескивание и уменьшат просадку.

Качество материала. Основным компонентом фундамента является цемент. При его выборе необходимо учитывать срок и условия хранения, а также марку, которая должна соответствовать области применения.

Кроме вышеперечисленных факторов также следует учитывать наличие рядом стоящих зданий и техногенную опасность. Возведение нового фундамента усиливает нагрузку на грунт, что может негативно сказаться на стоящих близко постройках. Немаловажным фактором является и выбор специалиста, который поможет выбрать тип фундамента с учетом всех требований и правильно его спроектирует.

Определение уровня грунтовых вод и исследование влажности грунтаИсточник kakpostroit.su

Условия применения

 На выбор вида свайного фундамента влияет несколько факторов таких, как:

  1. Характеристики грунта.
  2. Технология установки.
  3. Экономическая целесообразность.

Характеристики грунта


К ним относятся

  • плотность,
  • структура почвы,
  • пучинистость,
  • глубина промерзания,
  • уровень грунтовых вод.

Если структура почвы имеет в своём составе много каменистых включений, то при установке винтовых свай возможно повреждение антикоррозионного покрытия металла, что значительно повлияет на срок службы свай. В этом случае предпочтение отдают железобетонным, пластиковой и а/ц продукции.

Характеристики грунтового основания являются отправной базой для расчёта длины сваи, соответственно и длины самой трубы.

Технология установки

В этом отношении большим преимуществом обладают винтовые опоры. Их установка не требует земляных работ, что необходимо при устройстве фундамента из других видов труб.

Если планируется строительство лёгких построек, то в этом случае можно обойтись забивкой отрезков водопроводных труб.

Монтаж свайного фундамента из пластиковых и а/ц труб потребует применение технологии бурения земельного участка. При небольшой глубине заложения и малого диаметра трубы используют садовый бур. В других случаях арендуют буровую установку для сверления глубоких скважин большого диаметра.

Экономическая целесообразность

Стоимостный фактор является одним из основополагающих факторов, влияющих на выбор вида свай. Особенно это чувствительно отражается на общей сметной стоимости строительства при большом количестве точечных опор. В этом случае выбор во многом зависит от финансовых возможностей застройщика.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

Установка асбестоцементных труб и укладка в них арматуры.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Что входит в стоимость?

Стоимость услуги по подъему дома складывается из таких основных факторов:

  1. Выезд специалиста на объект для оценки степени разрушения старого основания.
  2. Пробное бурение грунта.
  3. Сбор данных относительно гидрогеологических условий, а также конструктивных особенностей объекта с последующими инженерными расчетами для нового основания.
  4. Выбор оптимальных параметров для силовой конструкции.
  5. Доставка свай и других строительных материалов на объект.
  6. Подъем дома на домкратах, установка подпорок по углам конструкции, чтобы избежать внештатных ситуаций.
  7. Частичный или полный демонтаж ослабленного фундамента.
  8. Разметка поля и монтаж опор в проектных точках; вкручивание винтовых свай, либо бурение шурфов под набивные опоры.
  9. Бетонирование винтовых свай или закладка армокаркаса с последующей заливкой скважин раствором.
  10. Выравнивание цокольной части свайного фундамента на одном уровне по горизонтали.
  11. Монтаж оголовков свай с последующей обвязкой опорных элементов швеллером или деревянными брусьями.
  12. Реализация по тепло- и гидроизоляции свайного основания.
  13. Опускание дома на новую силовую конструкцию.

Цена будет меняться в зависимости от таких факторов:

  • количества и параметров свай;
  • объема работ и веса сооружения;
  • расхода строительных материалов;
  • необходимости выноса тяжелой мебели из дома;
  • потребности в укреплении здания, оконных и дверных проемов, чтобы сохранить их целостность.
  • необходимости демонтажа пристроек к дому (веранды, летней кухни и т.д.);
  • удаленности объекта, а также наличия источников электроэнергии и водоснабжения.

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Возможные ошибки при обустройстве фундамента

  • Сваи недостаточно крепко скреплены с ростверком – температурное расширение при сезонных колебаниях температуры скоро разболтает место крепления.
  • Сваи заложены на слишком малую глубину. Здесь не исключена как чрезмерная усадка фундамента, так и выдавливание незакрепленных в слое ниже промерзания земли свай силами пучения почвы. Все это может привести к разрушению здания.
  • Неточно произведенные расчеты. Это просто пороховая бочка – никогда не знаешь, что может случится.

Видео описание

Про особенности свайно ленточного фундамента смотрите в видео:

Рассчитывать и строить должны квалифицированные специалистыИсточник pinterest.com

От чего зависит стоимость срф

Если проектом предусмотрена установка свайно ростверкового фундамента, то от чего зависит стоимость срф определяет целая группа факторов:

  • масштабы постройки;
  • вид и количества опор, их диаметр и длина;
  • размеры фундаментной ленты;
  • использование спецтехники;
  • регион;
  • политика строительной фирмы.

Видео описание

Наглядно про стоимость свайно-ростверкового фундамента смотрите в видео:

Заключение

Свайно-ростверковый фундамент считается более надежным, чем свайный, и более выгодным по сравнению с ленточным, а в некоторых ситуациях является единственно возможным. Но грамотно произвести расчеты и оборудовать его под силу только квалифицированным специалистам. В противном случае у такого фундамента будет недостаточно прочности или избыточная стоимость, что в равной степени нивелирует все его преимущества.

Особенности свайного фундамента

Свайный фундамент при возведении объекта на грунте с низкой несущей способностью обеспечивает надежное основание для постройки, поскольку:

  • длина свай подбирается с таким расчетом, чтобы они опирались на грунт с высокой несущей способностью;
  • в пятне застройки грунт уплотняется, так как при обустройстве свайного поля опоры, погружаясь в грунт, раздвигают его в стороны.

За счет ростверка на забивных железобетонных сваях создается жесткость конструкции фундаментного основания. Кроме того, горизонтальные связи из монолитных железобетонных балок способствуют равномерному распределению нагрузки от надземной части постройки на фундамент.

Разработка проекта регламентируется СНиП  2.02.03-85 «Свайные фундаменты», а установка забивных железобетонных свай – СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

Преимущества железобетонных свай

Среди преимуществ железобетонных конструкций можно выделить:

Быстрый монтаж. В зависимости от материала стен для дома площадью 9х10 м потребуется 23-28 свай. На разметку свайного поля, подачу опор к месту установки, перемещение копровой установки или дизель-молота и забивку всех свай потребуется 1-2 рабочих смены.
Большой запас прочности. В зависимости от типа почвы несущая способность железобетонной сваи достигает 40 тонн

Благодаря армированию ЖБИ способны выдерживать серьезные динамические и вибрационные нагрузки, что очень важно при застройке участков с нестабильными типами грунта.
Всесезонность. Фундаменты на железобетонных сваях для частных домов можно возводить при температуре до -10°C.
Высокая скорость строительства

Свайному фундаменту не нужно время на усадку. Кладку стен можно начинать сразу после монтажа ростверка.
Применение на любом типе грунта. Стержни, образующие свайное поле, забиваются ниже точки промерзания почвы. Такой фундамент будет устойчивым на слабых, просадочных, пучинистых грунтах.
Долгий срок службы. Стержни, изготовленные из морозостойких марок бетона и конструкционной стали, имеют большой рабочий ресурс. Дом на железобетонных сваях простоит не меньше 80 лет.

Как правильно подбирать для дома, веранды, забора?

Винтовые сваи отличаются от остальных типов такого фундамента более дешевой стоимостью, но при этом ограниченной грузоподъемностью.

Рекомендации по выбору винтовых опор под разные случаи частного строительства:

Диаметр трубы, ммРазмер винтовой части, ммНесущая способность, тНазначение
571800,8Легкие заборы, теплицы, мостики, качели
762201,5Заборы из кирпича и профнастила, хозблоки
892503,0Одноэтажные деревянные постройки, веранды
1083004,5Каркасные дома, сооружения из бруса
1333507,0Дома из бревен большого диаметра и газобетона, а также конструкции промышленного назначения

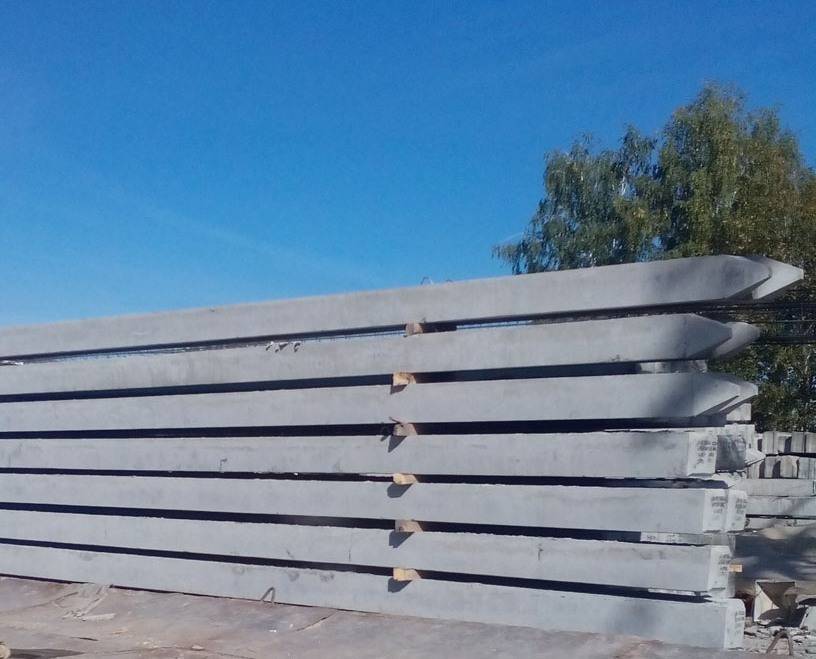

Среди всех забивных опор широкое применение получили ж/б конструкции, которые в отличие от деревянных и металлических столбов, способны выдержать большие нагрузки и служат от 100 лет.

Назначение железобетонных забивных опор:

Длина стержня, мСечение, ммГрузоподъемность, тТип постройки
3–4150х15010–15Легковесные постройки, деревянные дома, веранды, заборы, беседки
3–4200х200до 20Кирпичные дома, многоэтажные сооружения из газобетона, промышленные конструкции

В отличие от двух предыдущих типов буронабивные сваи изготавливаются непосредственно на строительной площадке. Перед тем, как подготавливать скважину, конструктору необходимо проанализировать суммарные нагрузки и геологию почвы.

В соответствии с потребностями в несущей способности фундамента бурят шурфы таких размеров:

Диаметр скважины, ммНесущая способность одного опорного элемента, тНазначение постройки
1501,0Заборы из сетки рабицы, садовые качели и беседки
2002,0Металлические ограждения, пристройки к дому, сооружения хозяйственного назначения
2503,0Веранды, каркасные и деревянные одноэтажные дома, гаражи, бани
3004,0Малоэтажные дома из брусьев и газобетона
4007,5Двух и более этажные здания и другие тяжеловесные постройки.

Длины несущих элементов определяются, исходя из уровня твердых пород, в которые должны упираться нижние концы свай. При этом обязательным остается условие, что глубина фундамента закладывается ниже точки промерзания.
