Инструкция, как сделать односкатную крышу террасы своими руками

Выбор кровельного материала

Что касается кровельного материала, то он должен быть таким же, как и для частного дома. Если пришло время смены кровельного материала, то можно закупить новое покрытие, кардинально изменив облик частного дома. Еще не так давно выбор материалов был минимален: черепица, камыш и другие натуральные материалы. После этого появился шифер, быстро завоевавший доверие людей. Сейчас же ассортимент кровельных материалов поражает, ведь можно найти покрытие любого цвета, формы и текстуры.

Популярные виды кровельных материалов:

  • Металлические (черепица или профнастил, а также фальцевая кровля, медные или алюминиевые листы).
  • Черепица (металлическая, керамическая, битумная или цементно-песченая).
  • Мягкая кровля.
  • Прозрачная кровля (фастлок).
  • Шифер (асбестоцементный или битумный).
  • Элитная кровля (сланец, стриженый тростник и т.д.).

Моменты, которые нужно учитывать при выборе кровельного материала для односкатной террасы, пристроенной к дому:

  • Площадь крыши.
  • Срок службы кровельного покрытия.
  • Стоимость материала и его монтажа.
  • Возможность резки.
  • Вес конструкции крыши.
  • Устойчивость покрытия к распространению огня, перепадам температур.
  • Возможность частичного ремонта.
  • Цвет и стилевое решение.
  • Особенности формы и угол наклона крыши.

Подбираем материалы

Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.

Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:

  • брус для балок, стропил и опор;
  • доска для обрешетки и обшивки торца и боковин;
  • утеплитель и гидроизоляция;
  • кровельные материалы.

О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.

Материалы для крыши

Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять «запас» на нагрузку в виде снега, дождя или ветра.

Для выполнения работ своими руками будут нужны инструменты:

  • электрическая или ручная пила;
  • электрическая дрель;
  • шуруповерт;
  • молоток;
  • топор;
  • нож;
  • мебельный степлер;
  • саморезы или гвозди;
  • уровень;
  • рулетка.

Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.

Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.

Инструменты и материалы для работы

Выбор материалов кровли зависит от того, какой у нее будет угол наклона. Допускается строительство односкатной кровли под наклоном от 3 до 45 градусов.

Чем больше наклон, тем проще будет ухаживать. Плоскую кровлю придется чистить от снега зимой. Но при наклоне в 45 градусов снег не будет удерживаться на поверхности. Поэтому в северных регионах рекомендуется выбирать односкатную кровлю с наклоном 35-45 градусов.

В зависимости от наклона подбирается материал кровли:

  • от 3 до 10 градусов — рулонные материалы (рубероид, битумная черепица, ондулин);
  • от 10 до 20 — рифленая кровля (шифер, металлопрофиль);
  • от 25 до 35 градусов — керамическая черепица.

Помимо кровельного покрытия, потребуется деревянный брус для стропильного каркаса и материалы для обрешетки. Древесина должна быть полностью просушена и обработана антипиренами и антисептиками.

  • молотка;
  • гвоздей;
  • пилы;
  • строительного степлера;
  • лебедки для поднятия фермы, если строится висячая стропильная система.

Также могут потребоваться дополнительные крепления в виде уголков и дрель.

Гидроизоляция плоской или малоуклонной односкатной крыши

Этот вопрос достаточно важен, поэтому рассмотрим его отдельно. Плоские или почти плоские односкатные крыши, которые обычно застилают рулонными кровельными материалами, требуют усиленной гидроизоляции.

Поэтому для них вначале выполняется первичная гидроизоляция поверх ровной поверхности (плиты или сплошного настила на балках перекрытия), потом монтируется утеплитель под стяжку, далее – еще два или более слоев гидроизоляции.

Необходимый для стока дождевой воды уклон обеспечивается так называемой «разуклонкой», то есть насыпью из керамзита, которая позволяет увеличить толщину стяжки с одной стороны и уменьшить с другой.

Для ремонта или улучшения свойств плоской кровли часто пользуются жидкими битумно-полимерными мастиками, наносимыми в два-три слоя.

Также эти мастики используют для гидроизоляции примыканий кровли, например, к парапету. Однако в целом кровли с уклоном менее 5…10 градусов в одноэтажных частных домах используются редко – климат нашей страны не располагает к подобному стилю застройки. Чаще подобные варианты применяются в многоэтажном строительстве.

При малоуклонных крышах удобна также гибкая черепица. Она укладывается поверх слоя гидроизоляции и дает надежную защиту от атмосферных осадков.

Деревянная конструкция с односкатным навесом

Такая пристроенная к дому терраса может быть состыкована со зданием любого типа – каркасным, бревенчатым, из кирпича/блоков, монолитным.

Основные требования:

  • возможность устройства опор хотя бы для передних стоек (задние крепятся к капитальной стене здания) или, при легкой постройке, для всех стоек;
  • удобное сопряжение со стеной здания стоек и навеса. Стык стены и навеса должен обязательно гидроизолироваться;
  • достаточная прочность и надежность конструкций основного здания, позволяющая «навесить» на них дополнительную нагрузку от каркаса террасы.

Необходимые материалы:

  • готовый бетон марки не менее М200 для бетонирования опор или сухие компоненты для приготовления смеси. Количество бетона зависит от числа опор, подлежащих бетонированию, и глубины заделки. Необходимо заглубить стойку в бетон не менее чем на 1/8…1/5 долю общей высоты, при этом бетонный стакан имеет диаметр 3…5 диаметров (максимального размера сечения) стойки и глубину 1,2…1,5 глубины заделки стойки;
  • брус или металлический профиль (труба квадратного, прямоугольного или круглого сечения) для каркаса. Размеры элементов деревянного каркаса (в сантиметрах) указаны на чертеже выше, для металла необходимо делать пересчет по соображениям прочности. Однако в среднем сечение стойки не должно быть меньше 40х40 мм, обвязки и стропил – 20х40 мм, распорок – 20х20 мм;
  • кровельный материал – доски с защитным покрытием, как показано на схеме, или сотовый/монолитный поликарбонат;
  • крепежные элементы. В базовой компоновке предусмотрена сборка на саморезы или конфирматы, их можно заменить нагелями (шкантами) или системой соединения шип-паз;
  • пропитка/лак/краска для защиты древесины от внешних воздействий.

Как пристроить террасу по шагам

  1. Выполняем разметку с учетом наклона участка (возле дома стараются сделать обратный уклон, чтобы вода не скапливалась у стен и не подтапливала фундамент).
  2. Выкапываем ямы под стойки, заливаем бетон и устанавливаем по уровню стойки. Для бруса/кругляка обязательна гидроизоляция нижней части – обмазочная и/или рулонная, в противном случае дерево быстро начнет гнить.
  3. После набора бетоном прочности 50% и более от проектной можно начинать сборку каркаса. Вначале монтируются балки обвязки, задние стойки крепятся к стене здания.
  4. Далее собирается каркас навеса и, при необходимости, ограждение.
  5. Последним этапом настилается крыша.

Для усиления соединений стоек и балок желательно использовать накладные металлические элементы – пластины и уголки.

Если в качестве кровельного материала используется поликарбонат, необходимо использовать специальные саморезы с широкими шляпками (или шайбами), соединительные профили, чтобы не повредить относительно хрупкий полимер.

Вот схема устройства настила пола и ограждений.

Материалы и инструменты

Для работы требуются:

  • соответствующий требованиям утеплитель;
  • пароизоляция;
  • гидроизоляция;
  • строительные кнопки, гвозди;
  • инструменты (столярные);
  • клеящая лента.

Порядок работ

Как правило, между деревянными стропилами сохраняется шаг примерно в 60 см, поскольку стандартная ширина утеплителя в матах или рулонах составляет 61 см. Целью технологического запаса является плотное вхождение полотна в свободное пространство между брусьями и профилактика образования зазоров.

  • Сначала с внутренней стороны между стропилами закрепляется слой пароизоляции. Для этого используют строительные кнопки или скобки.
  • Слои пароизоляции должны быть абсолютно загерметизированы. С этой целью все стыки необходимо проклеить с помощью клеящейся ленты. С внутренней части пароизоляционный слой полностью защищен любым типом отделки: ДВП, вагонкой, финишными панелями, гипсокартоном.
  • С внешней стороны утеплительный материал (минеральная вата, стекловолокно и т.д.) укладывается толщиной как минимум 15 см. Если материал нужно разрезать, для этого используют специальный строительный нож. Во время укладки необходимо следить, чтобы стыки материала прилегали очень плотно.
  • Края слоя теплоизоляционного материала и вертикальная поверхность внешней части стен должны совпадать. Для ограничения утеплителя используют доску: ее необходимо прибить между стропилами. Для защиты теплоизоляции со всех сторон верхний край доски должен находиться заподлицо со стропильными брусьями.

Критерии выбора

Многие владельцы загородных и дачных домов останавливают выбор именно на односкатных кровлях. Их выбирают по нескольким критериям:

  • Затраты на строительство. В отличие от двухскатных кровель, односкатные являются менее материалоемкими. На их возведение затрачивается намного меньше денежных средств, поэтому такой вариант оптимален для застройщиков с ограниченным бюджетом.
  • Эстетичность. Кровля с козырьком смотрится более оригинально и презентабельно, чем стандартная. Это беспроигрышное архитектурное решение, которое будет отлично сочетаться с обликом частного дома.
  • Функциональность. Одним из основных достоинств односкатной кровли с козырьком является то, что она способна защищать вход в здание от атмосферных осадков и яркого солнечного света.

    Козырек, выступающий за плоскость примыкающей стены, создает затененный участок перед входной дверью и создает дополнительные удобства. К примеру, во время дождя можно остановиться под ним, сложить зонтик и вытереть мокрую обувь, прежде чем войти в дом.

  • Безопасность. Односкатные кровли весят меньше, чем двух- и многоскатные. Соответственно, они оказывают меньшую нагрузку на стены и фундамент сооружения, за счет чего снижается риск их преждевременного разрушения и последующего перехода здания в аварийное состояние.

Но необходимо учитывать, что такие кровли имеют и некоторые недостатки. К таковым можно отнести следующие нюансы:

  • Если кровля имеет небольшой угол наклона, в зимний период на ней будет скапливаться снег, а в осенний – древесная листва и мелкие ветки.
  • Между односкатной крышей и потолками помещений остается меньше пространства, чем в случае с двухскатной конструкцией.

    Соответственно, объем воздушной прослойки, которая выполняет теплоизоляционную функцию, будет меньше.

  • Под такой кровлей сложно организовать дополнительное пространство – например, эксплуатируемый чердак. Это возможно, только если конструкция имеет большой уклон.

Строительство своими руками

Когда проведены расчеты, выбран подходящий проект и подготовлены материалы, можно приступать непосредственно к сборке односкатной крыши.

Работы проводятся в стандартной последовательности:

Первый шаг – создание разметки на участке

Особое внимание уделяется расположению опорных элементов – они должны находиться строго на линиях прямоугольника.Чтобы избежать неточностей, следует использовать для разметки лазерный нивелир, веревку или другие приспособления.

Далее необходимо выкопать или выбурить ямы для фундамента металлических стоек. Расстояние между опорами определяется, исходя из расчетного веса всего каркаса и кровли: чем он больше, тем меньший шаг должен быть между опорами

Для небольшой крыши оптимальным значением будет 1,5-2 метра.
Дно каждой ямы нужно засыпать щебнем. Затем в них вставляются закладные элементы – металлические подошвы прямоугольной или квадратной формы с отверстиями для болтов, к которым затем будут прикрепляться опоры. Далее их заливают бетонной смесью. Дальнейшие работы проводятся только после окончательного схватывания бетона.
К профильным трубам, которые будут использоваться в качестве опор, приваривают «ответные» металлические подошвы с такими же отверстиями, как в закладных элементах. Затем их прикручивают в вертикальном положении к закладным деталям.
На следующей стадии проводится сборка каркаса. Профильную трубу необходимо разметить и порезать на фрагменты нужных размеров, исходя из чертежей. Далее из кусков труб изготавливаются прямоугольные и клиновидные фермы для односкатной кровли.
Каркасные элементы крепятся в определенной последовательности. Сначала монтируются горизонтальные балки, затем прямоугольные фермы, на завершающей стадии – клиновидные конструкции.
Установка кровельного пирога начинается с создания обрешетки крыши. Ее изготавливают из деревянного бруса или влагостойкой фанеры необходимой толщины. На нее укладывается слой пароизоляции, поверх нее монтируется контробрешетка, тепло- и гидроизоляция (в такой же последовательности), и сверху укладывается основное кровельное покрытие.
На завершающей стадии проводится покраска металлических конструкций. Их желательно окрашивать в два слоя или более, чтобы покрытие было более надежным и долговечным.

О строительстве 1-скатной кровли для частного дома можно прочитать тут. А из этой статьи вы узнаете о критериях выбора между односкатной и двускатной конструкцией.

Как сделать правильные расчеты?

Так как пристройку решают установить своими руками к уже построенному дому (иначе она возводилась бы вместе с ним), понадобится самостоятельно сделать чертеж. Необходимые размеры рассчитываются легко: по длине стены дома и желаемой ширине пристройки.

При этом расчет крыши требует соблюдения особых условий. А именно: в зависимости от кровельного покрытия определяется угол наклона. Надо сказать, что именно от этой величины зависит прочность строения:

  • при недостаточном уклоне осадки будут задерживаться на крыше веранды, утяжелять ее, увеличивать давление на балки, стены, фундамент;
  • при чрезмерном уклоне кровля может пострадать во время сильного ветра (увеличиваются ее площадь и степень парусности).

Минимальный угол наклона ската имеет такие значения:

  • 5° для 2-слойного рубероида,
  • 6° при выборе ондулина,
  • 11° для мягкой кровли,
  • 12° для профилированного стального настила,
  • 14° при выборе металлочерепицы,
  • 15° для 3-слойного рубероида,
  • 22° при выборе черепицы, шифера.

Максимальный уклон ската для всех материалов составляет 60°. Однако лучше не придерживаться этого параметра и брать средние показатели: 20°-35°.

Критерии выбора: плюсы и минусы

Односкатная кровля не лучший вариант при строительстве дома с мансардой. Самые очевидные минусы такого решения:

  1. Низкие потолки. Для обустройства чердака необходимо увеличить высоту стен, что отразится на затратах на строительство.
  2. Малая площадь эффективного использования. При низкой высоте стен часть комнаты использовать будет нельзя, так как расстояния от пола до потолка не хватит даже для того, чтобы поставить тумбочку. Такой откос выглядит некрасиво, поэтому придется установить гипсокартонную перегородку, чтобы скрыть неиспользуемое пространство.

За рубежом 1-скатные мансарды более привычны, поскольку такая кровля с 1 скатом:

  • легкая (при ширине дома не более 6 метров);
  • с простым возведением (все можно сделать своими руками);
  • с разнообразием возможных кровельных материалов.

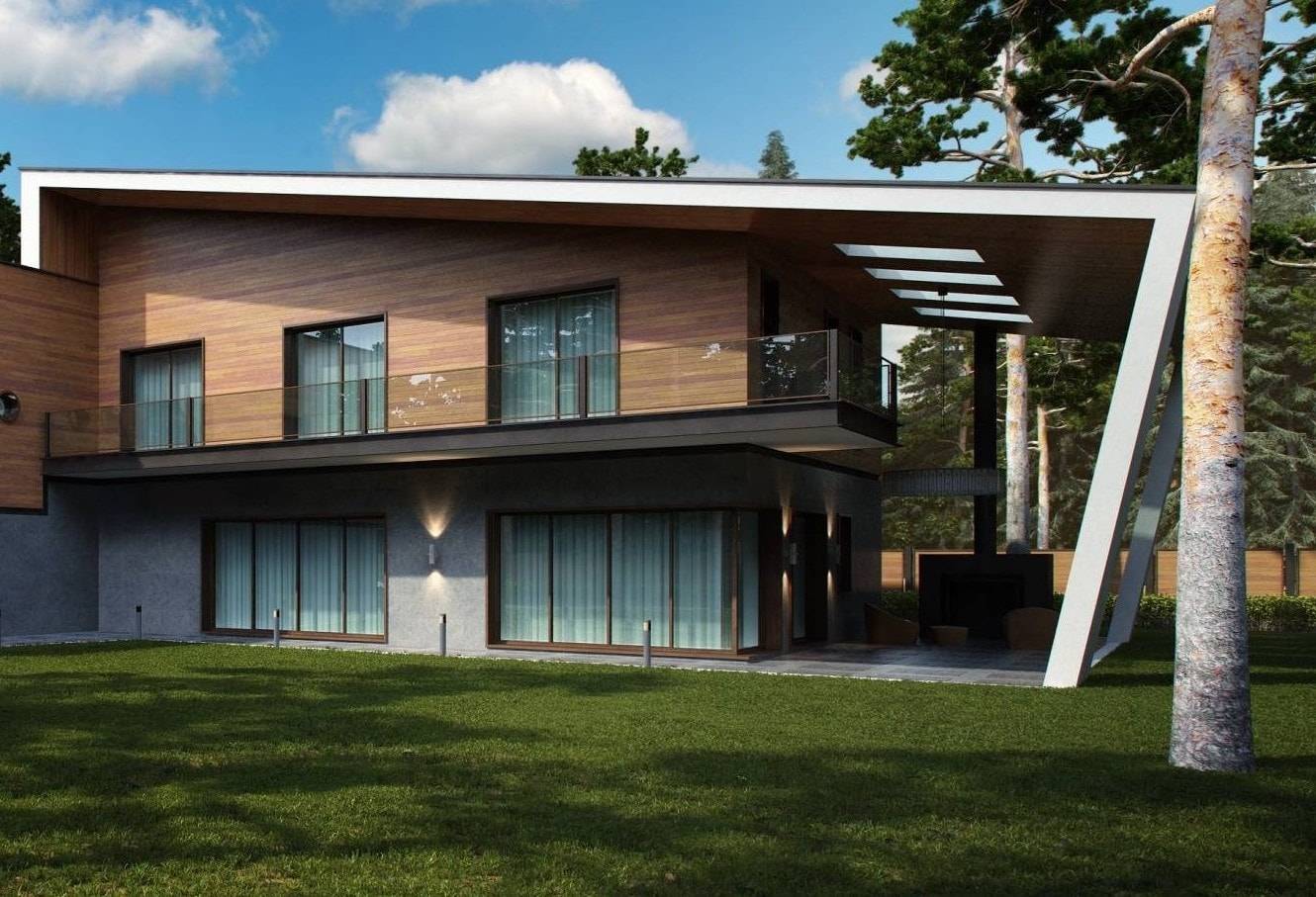

Односкатная кровля выглядит стильно. Обычно мансарда делается с панорамными окнами, поэтому на чердаке прекрасное естественное освещение. Но только при правильном использовании пространства под односкатной крышей можно сделать полноценную комнату для любого члена семьи — в этом случае в сравнении с 2-скатной кровлей 1-скатная проигрывает.

Как просчитать уровень наклона?

Ключевой фактор, определяющий необходимый уровень наклона односкатной крыши – климат региона. Что бы предотвратить скопление снежных масс во время снегопадов, в северных районах рекомендуется проектировать крышу с углом не менее 30 градусов. Это позволит снизить нагрузку на кровлю за счет самопроизвольного схода снега.

Для географических зон с чрезмерной ветреностью требования кардинально противоположные. Резкий угол наклона усиливает парусность конструкции, снижая ее надежность. К примеру, воздействие ветра и нагрузка на крышу с углом 45 градусов будет в пять раз сильнее, по сравнению с аналогичной кровлей, имеющей наклон 10-11 градусов. Снеговую и ветровую нагрузки региона можно выяснить по специальным картам местности.

Еще один параметр, влияющий на угол наклона – тип кровельного материала и его вес. Этот показатель регламентируется производителем. Сооружать конструкцию необходимо с учетом указанных рекомендаций. Несоблюдение этого требования может повлечь протекание конструкции.

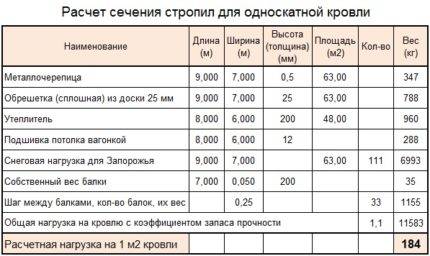

Сложив все значения нагрузок, вы получаете финальную цифру расчета. Далее нужно сравнить его с показателями таблицы и подобрать параметры стропильной системы.

Чем более пологая крыша устанавливается, тем качественнее должна быть гидроизоляция. Все стыки должны быть обработаны жидким влагоотталкивающим составом. Чаще используется битумная мастика или специальный герметик.

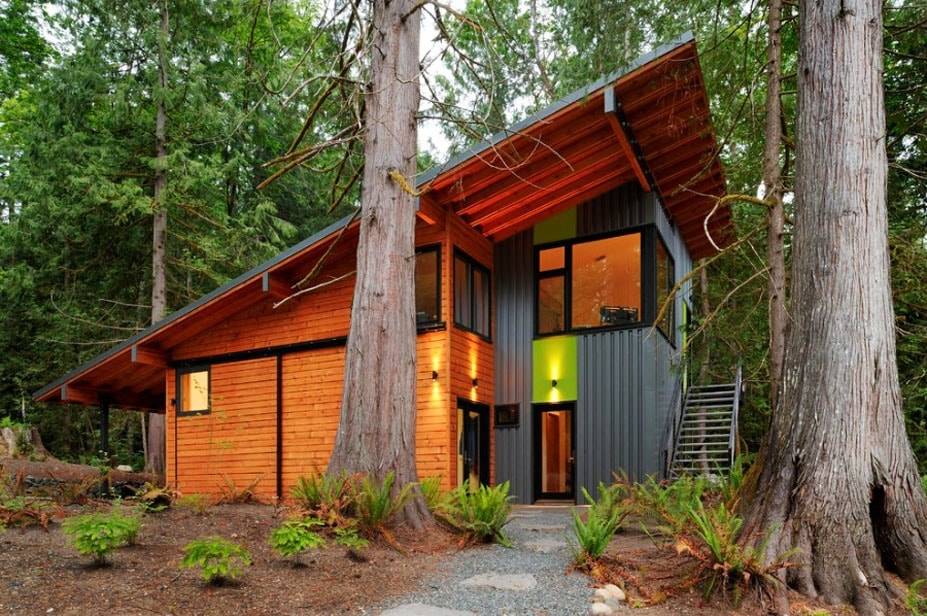

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

  • Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
  • Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
  • Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
  • При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

  • Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
  • Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Как сделать качественный стык крыши и стены?

Подразумевается, что пристройка имеет высоту меньшую, чем стена здания. В месте примыкания крыши веранды к стене образуется излом. Он называется деформационным швом. Это — слабый узел конструкции, так как он может протекать от осадков, если не сделать предварительную защиту. Перед укладкой кровельного материала шов дополнительно гидроизолируют. Для этого используют специальные герметики, накладки, набухающие шнуры, которые изготавливаются из гидрофильной резины.

Когда надо избежать излома, проводятся трудозатратные меры. Демонтируется часть крыши здания, то есть, скат со стороны пристройки, и укладывается цельная стропильная система. В этом случае длина стропильных ног равна расстоянию от конька до свеса.

Монтаж

Порядок крепежа, сборки каркаса из разных материалов отличаются. Рассмотрим каждый из них по отдельности.

Металлической

Последовательность монтажа:

  1. Подготовка ферм. Собирать и сваривать элементы между собой лучше на земле.
  2. Крепеж вертикальных стоек каркаса. Вертикальность установки проверяется отвесом.
  3. К стойкам привариваются трубы в горизонтальном положении. Все сварочные швы зачищаются.
  4. Ферма поднимается наверх. Одному этого сделать не выйдет, поэтому придется привлекать помощников.

Готовый каркас обезжиривается, обрабатывается антикоррозийным составом и красится в нужный цвет.

Для удобства сборки на земле лучше предусмотреть специальные опорные мостики, что будут шире, чем каркас. На них сваривать элементы конструкции будет проще.

Деревянной

Порядок монтажа проводится в следующем порядке

  1. Пропитывают деревянные элементы защитным средством – антисептиком.
  2. Производят крепеж мауэрлата. Его толщина равна толщине опорных стенок. Мауэрлат гидроизолируют, крепят четко горизонтально.
  3. На мауэрлате делают отметки, где будут монтироваться стропила. Выпиливаются под них проемы.
  4. Если пролеты будут большой длины, то потребуется по длине сращивать стропила, усиливая их металлическими уголками или пластинами.
  5. Фермы крепят так, чтобы был выступ минимум на 30 см за пределы мауэрлата. Фиксация проводится болтами, металлическими скобами.
  6. Выставляются подпорки. Они нужны в случае, когда длина стропил свыше 4,5 м.
  7. Набиваются планки обрешетки.
  8. Изнутри каркаса монтируется потолочное перекрытие. Утепление подкровельного пространства, если это предусмотрено проектом.

Как выбрать проект стропильной системы для дома с односкатной крышей

Как уже говорилось, для односкатной крыши, в зависимости от характера несущих стен и пролета, можно выбрать разные типы стропил и узлы их крепления.

Для пролетов до 4,5 м (гаражи, подсобные строения, пристройки, веранды и прочее) однозначно стоит выбрать самый простой и удобный способ – опирание на две несущие стены через мауэрлат.

Кирпичная стена, мауэрлат из бруса по гидроизоляции, крепление с помощью выпиленных пазов и уголков

Более детально данный вариант крепления и другой (справа) с продольным стягивающим брусом, на шпильках

При этом для упрощения конструкции рекомендуют интересный способ крепления – с мауэрлатами только по опорным стенам, без увязки бруса в четырехугольник.

При этом для упрощения конструкции рекомендуют интересный способ крепления – с мауэрлатами только по опорным стенам, без увязки бруса в четырехугольник.

Если строение деревянное, идет врубка стропила в верхний венец или также в мауэрлат (при каркасной конструкции). Для бревенчатой постройки выполняются пропилы под стропильные ноги в верхнем бревне (как на фото внизу).
