Комбинированный принцип перемешивания
В этом случае используется принцип перемешивания компонентов бетона при помощи пересыпания в бочке гравитационным способом, но к этому добавляется еще и разбивание комков приваренными к внутренней поверхности бочки крепкими штырями или лопастями. Для приготовления смеси требуется продолжительное время, но способ обладает рядом неоспоримых преимуществ:
- используется простота гравитационного метода, конструкция неприхотливая в работе, редко выходит из строя;
- вал, служащий для кручения бочки с бетоном не получает всей нагрузки, поэтому уменьшаются требования к мощности двигателя по сравнению с принудительным способом, при этом отмечается меньший износ деталей;
- позволяет наладить смешивание крупнофракционных бетонов, при этом щебень не застрянет в промежутках между лопастями.
Перемешивать раствор комбинированно можно ручным способом, если нужно значительное усилие, то присоединяют электрический двигатель.
Преимущества самодельной бетономешалки из стиральной машины
Некоторые считают, что нет ничего лучше фирменной техники. Однако у самодельного бетоносмесителя также есть свои преимущества:
- Кроме того, что вы используете старые запчасти, которые бесполезно лежат в гараже, вы сэкономите средства на покупке новой техники.
- Иметь свою бетономешалку, особенно в частном секторе, всегда кстати. Если нужно будет обновить дорожку или подлатать фундамент, не придется снова разыскивать технику.
- Вы сможете сделать бетоносмеситель по собственному чертежу. Так будет легче починить его при поломке и рассчитать габариты для перевозки в транспорте.
- Качество замеса в бетономешалке не сравнится с ручным, особенно когда объемы работ большие.
https://youtube.com/watch?v=ptmnWsdFMJM

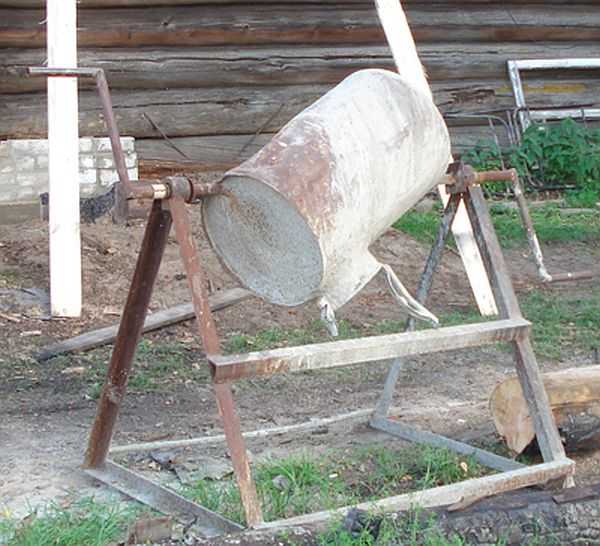

Чертеж ручной самодельной бетономешалки из бочки
В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.
В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.
Процесс изготовления бетономешалки от А до Я
Определившись с тем, какой агрегат подойдет для выполнения поставленной задачи, можно приступать к его изготовлению. Весь процесс можно разделить на несколько этапов.
Изготовление емкости
В качестве резервуара для замешивания раствора можно использовать любую емкость, находящуюся в вашем распоряжении. Это может быть бочка, бидон или барабан от стиральной машины старого образца. Если ничего из перечисленного у вас не оказалось, можно изготовить емкость самостоятельно.
Для работ вам понадобиться листовая сталь, толщиной не менее 2,5 мм. Стандартная модель имеет конусообразные части с разным углом усечения по двум сторонам (низ и верх чаши). Для этого вам нужно подготовить две таких заготовки в виде усеченных конусов. И одну заготовку, выполненную из прямоугольного листа стали. Это будет основа емкости.
Все заготовки необходимо соединить в одну конструкцию посредством сварки.
Так как основная нагрузка приходится на чашу агрегата, она должна обладать повышенной прочностью, поэтому все сварочные швы должны быть двойными. При изучении различных инструкций по изготовлению чаши можно увидеть рекомендации специалистов, которые кроме двойных сварочных швов рекомендуют использовать и металлические заклепки для увеличения прочности соединения.
В готовим воде чаша будущей бетономешалки должна выглядеть как на рисунке:
Основание и корпус
Для изготовления корпуса можно использовать дерево или металл. Если бетономешалка нужна для выполнения краткосрочных задач с небольшими объемами, то древесина – идеальное решение. Для более серьезных работ лучше воспользоваться металлическими профилями и уголками.
Если это металл бывший в употреблении, внимательно осмотрите его на предмет порчи и ржавчины. Чем меньше повреждений, тем выше прочностные характеристики. Этот параметр очень важен, если учесть тот факт, что на корпус приходится вес не только самого оборудования и раствора, но и вибрационные нагрузки, а это на 20-50% больше планируемого веса.
Все детали прикрепляются к корпусу посредством сварки и болтов. При необходимости, основание можно оборудовать каркасом с колесами и ручкой для облегчения передвижения агрегата по строительной площадке во время работы или по ее окончанию.
Установка двигателя
Это самый сложный этап, так как от его выполнения зависит производительность бетономешалки. Перед установкой двигателя необходимо помнить, что объемы раствора и вес компонентов влияют на мощность оборудования. Чем выше запросы, тем выше требования к мощности.
Для выполнения небольших задач можно использовать моторчики от электродрели или подобных инструментов, а для работы с большими объемами лучше обзавестись мотором от стиральной машины или мотороллера, с числом передач 1:8. Вместо руля можно использовать моховик.
Еще один важный параметр двигателя – скорость вращения. Оптимальная скорость для бетономешалки 15-20 оборотов в минуту. Если возможности подобранного двигателя превышают заданный параметр, его нужно немного отрегулировать, установив дополнительные элементы: автоматические регуляторы или шестеренки с валами, ремни.
Сборка конструкции
Процедура сборки состоит из нескольких шагов, каждый из которых требует внимательного подхода.
На первом этапе необходимо еще раз просмотреть подготовленные заготовки: чашу, каркас и основание на предмет некачественных швов и убедиться, что все работы выполнены правильно.
После этого на каркас устанавливается двигатель и редуктор. Выполняется фиксация всех элементов вращающего механизма
Обратите внимание, что от качества крепежных работ зависит работоспособность бетоносмесительного агрегата и срок его службы
После установки вращательного механизма приступают к креплению емкости для раствора
Важно, чтобы угол наклона емкости соответствовал 35 градусам
Финальным этапом является проверка агрегата на работоспособность. Проверяются такие параметры как включение/выключение, скорость вращения и устойчивость оборудования под нагрузкой и в холостую.
Более наглядно, о сооружении бетономешалки и ее запуске можно посмотреть в представленном видео ролике: https://www.youtube.com/watch?v=JdGNcWmxt0I
Почему нельзя дрелью?
Каждый, кто хоть раз сталкивался со строительством, ведущимся частным образом, видел процесс или слышал о возможности замешивания раствора с использованием электрической дрели. И, казалось бы, зачем связываться с бетономешалкой-самоделкой, когда есть такое «оригинальное» решение. Однако решение это весьма сомнительное:
Во-первых, дрель так долго не протянет, это не ее рабочий режим. Она вообще под подобные работы не приспособлена.
А во-вторых, чтобы получить действительно качественный раствор, дрель придется постоянно перемещать по емкости в разных направлениях. И тогда трудозатраты вкупе с временными окажутся экономически абсолютно невыгодными. Проще озаботиться и смастерить бетономешалку.
Принципы смешивания бетона
Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:
- Гравитационный способ.
- Принудительно-механический.
- Принудительно-вибрационный.
- Комбинированный гравитационно-механический.
Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.
Гравитационное перемешивание
При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.
Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.
Принудительно-механический
Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.
При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:
- Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
- Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
- Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.
Комбинированный вид смешивания
Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:
- Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
- Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
- Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.
Вибрационный способ
В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.
В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.
Почему бетономешалка
При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.
Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.
Требования к устройству
Использование бетономешалки при сооружении дома
Существует несколько вариантов изготовления бетономешалок. Они могут быть:
- Простыми, работающими за счет приложения усилия человеком.
- С применением электродвигателя.
- Собранными из подручных средств, своими руками.
В любом случае конструкция должна удовлетворять некоторым требованиям. К ним относятся:
Безопасность при работе
Особенно это важно при использовании привода, работающего от электрического тока. Небольшая стоимость, простота изготовления
Комплектующие для сборки конструкции, и сама сборка, не должны быть дорогими. Легкость в использовании.
Привод на бетономешалке
Самостоятельное изготовление
Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).
На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:
Бадья для раствора
Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.
Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном. Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес
Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.
Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

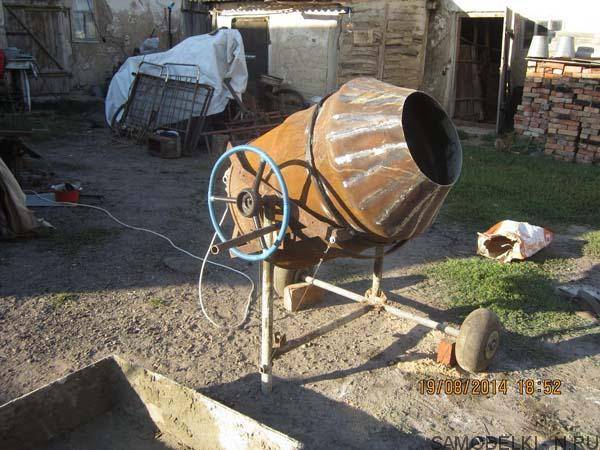

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.
При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.
Подробнее про конструкцию расскажут следующие чертежи:
Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.
Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.
Несущая рама
В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.
Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.
Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).
Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).
Основных положений сектора нужно как минимум три:
Наклон 50% – для тяжелых растворов.
Наклон 30% – для легких смесей (например, штукатурных).
Горизонтальное положение чтобы промывать емкость.
Электродвигатель и редуктор
Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.
Все расчеты делаются отталкиваясь от следующих соображений:
- Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
- Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.
Инструкция по сборке бетоносмесителя принудительного действия
Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:
- Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.
- Демонтаж двигателя из стиральной машины и замена его валом.
- Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
- Герметизация сливного отверстия бака.
- Фиксация емкости на жесткую основу.
- Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
- Монтаж защитного кожуха.
Читать также: Правила работы с эпоксидной смолой
Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой. Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.
Нюансы технологии сборки, советы и рекомендации
Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:
1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.
2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.
3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.
4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.
5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.
6. Подключать кабель питания к двигателю через пускатель с кнопкой.
7. Использовать однородные виды металла.
8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.
9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.
Задумали стройку? Тогда вам понадобится бетономешалка для замеса цементного раствора. Но где ее взять? Купить – дорого, тем более понадобиться она может всего один раз.
Выходом может стать самодельная бетономешалка из стиральной машины. Если у вас есть старая стиралка с рабочим двигателем, тогда вы сможете самостоятельно изготовить технику для хозяйственных нужд.
Бетономешалка из бочки

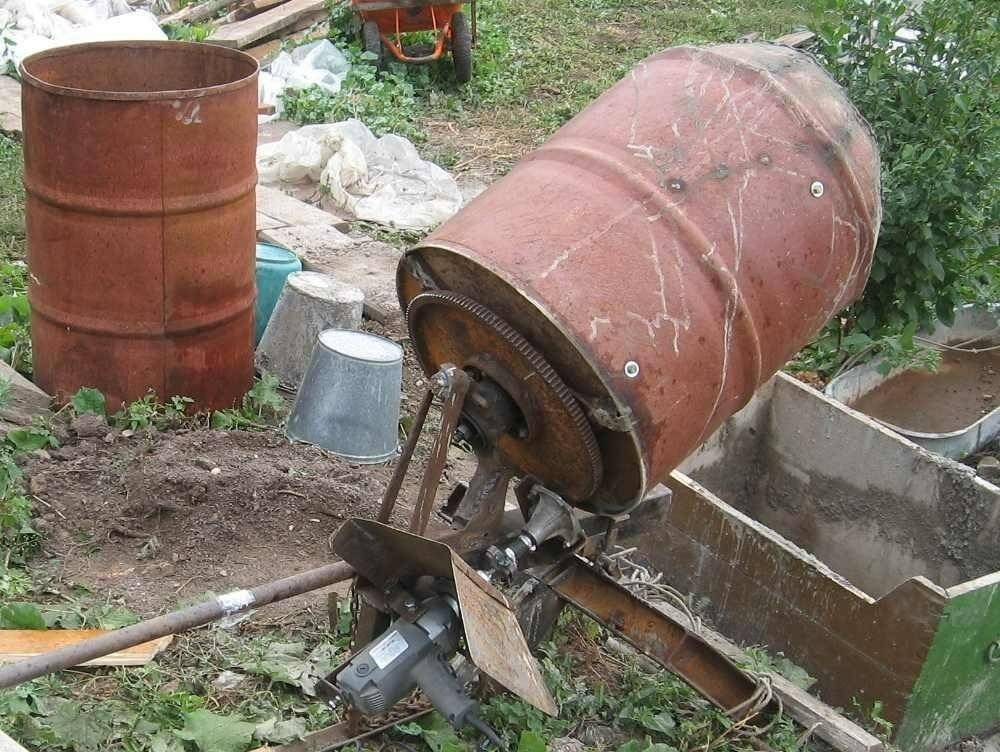

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.
Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.
Чертеж бетономешалки из бочки
Главным образом вам необходимо найти подходящую бочку
Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина
У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.
Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

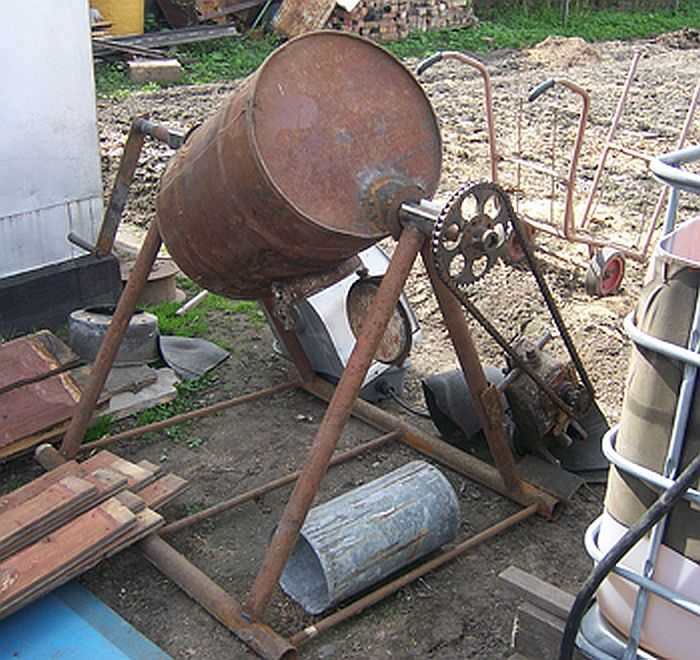

На видео бетономешалка из бочки на основе двигателя от стиральной машины.
Практические плюсы самодельных конструкций
Бетономешалки, построенные своими руками из бочки, отличаются рядом существенных преимуществ для владельцев:
- Мастера могут самостоятельно регулировать должный объём для самодельного агрегата.
- Для строительства не требуется специальных материалов и инструментов. Достаточно в должной мере владеть сваркой и болгаркой, а также подготовить мотор малой мощности.
- Нет необходимости вкладывать значительные финансовые средства в покупку новой модели. Бетономешалка, построенная из подручных материалов, смешает компоненты цементного раствора ничуть не хуже производственного агрегата.
К плюсам следует отнести и наличие готовых проектов, чертежей, схем для сборки конструкции на различных веб ресурсах и страницах журналов практического строительства.
Четыре принципа смешивания бетона
Самодельная бетономешалка По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.
Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.
Чертеж бетономешалки горизонтальной
Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:
- Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
- Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
- Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.
Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:
- Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
- Детали изнашиваются гораздо реже.
- Простота и надежность эксплуатации.
- Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.
Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.
Рекомендуем также прочитать
- Мангал из газового баллона своими руками
- Дровница — роскошь или необходимость
В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.
Редуктор бетономешалки фото
В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.
Недостатки применения
- У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
- Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
- Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
- Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
- Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.
