Что собой представляет бурение лидерных скважин под сваи, каковы расценки и от чего они зависят?

Этапы работ

Весь процесс бурения лидерных скважин под фундамент можно разделить на такие технологические этапы:

  1. Установка техники на проектные точки.
  2. Выверка осей шнека и скважины.
  3. Непосредственно бурение.
  4. Удаление выработанного грунта.
  5. Монтаж свай (если входит в проект).
  6. Экспертная оценка проделанной работы.

Бурение большого количества шурфов с последующим забиванием свай может спровоцировать обвалы стенок соседних незакрытых полостей. Поэтому разрабатывают скважины и устраивают опоры поочередно.

При работе с рыхлыми, переувлажненными и нестабильными почвами в процессе выработки скважин используют бентонитовый раствор или обсадные трубы, чтобы предотвратить возможные обвалы грунта. Первый вариант защиты применяют для песков и супесей, а состав раствора выбирают, исходя из геологических условий.

Обсадные трубы используют, как правило, в процессе закладки буронабивных опор в почвах с высоким содержанием влаги и при близком залегании подземных источников. При этом шнековая колонна будет вращаться внутри обсадной трубы, вырабатывая грунт со дна скважины.

Фундамент из буронабивных свай: особенности и виды

Буронабивной фундамент – это один из видов свайного фундамента. Его конструкция достаточно простая: буром в земле делают скважины глубиной около 1,5 м. Точная величина зависит от особенностей грунта и климатической зоны.

Далее в полученные скважины устанавливают арматуру и заливают ее бетоном.

Буронабивной фундамент может быть обычным, где строят баню непосредственно на сваях – этот вариант дешевый и простой. Но если нужно основание надежнее, то в этом случае отдают предпочтение свайно-ленточному или свайно-ростверковому фундаменту. Он подразумевает жесткую связь отдельных свай бетонной лентой (ростверком). Главным достоинством подобного основания является то, что нагрузка между сваями распределяется более равномерно, что делает конструкцию надежной и долговечной.

Буронабивной фундамент используется для строительства облегченных построек, в частности, деревянных и каркасных бань. Если укреплять фундамент ростверком, то он будет выдерживать и более высокие нагрузки.

Актуальным использование буронабивного основания будет и тогда, если строительство планируется не на ровной поверхности, а на участке, где есть сильные перепады высоты.

Мы выполним работы по установке свай

Компания «Установка свай» – это коллектив узкоспециализированных профессионалов, обладающих обширнейшим десятилетним практическим опытом работы в самых сложных условиях плотной городской застройки.

Обратившись к нам, вы гарантировано получите высокое качество и надежность конечного результата, быстрые сроки выполнения всех заявленных работ и очень демократические цены.

Во всех сферах современного строительства требуется надежное укрепление грунтов, а буроинъекционные сваи являются одним из наиболее эффективных и востребованных способов выполнения данных работ.

Сооружение свайных фундаментов необходимо при строительстве жилых зданий на сложных грунтах, при реставрации исторических объектов. Даная конструкция обеспечивает надежность высотных зданий и потому широко используется при строительстве не только загородных объектов, но и при возведении домов в мегаполисах.

Благодаря своим техническим свойствам и качествам буроинъекционные сваи получили широкое распространение при:

  • производстве работ на сыпучих грунтах, требующих укрепления стенок котлована;
  • возведении многоэтажных зданий в условиях города в районах с плотной застройкой;
  • проведении работ в историческом центре города;
  • необходимости изготовления опор под определенным углом наклона;
  • возведении дополнительных этажей над уже имеющейся постройкой.

В связи с особенностями изготовления и использования буроинъекционные сваи делятся на две основные категории:

  1. Висячие, которые устанавливают на участках, где основную нагрузку на грунт необходимо передать через боковую поверхность. Это необходимо там, где на участке строительства грунт лишен прочного несущего слоя.
  2. Стойки. Они передают нагрузки, располагаясь в наиболее глубоких слоях грунта, через специально оборудованную пяту.

Данные конструкции используют при возведении зданий на участках, где необходимо гарантировать полное отсутствие осыпание грунта со стенок скважины. Особого внимания заслужили подобные конструкции при проведении работ по расширению мостов и эстакад, укреплению фундамента уже построенных зданий, при аварийной осадке зданий.

Согласно СП 50-102-2003:

Согласно п.7.2.2 при выполнении расчетов несущей способности висячих забивных, вдавливаемые всех видов и свай-оболочек, погружаемые без выемки грунта , необходимо учитывать коэффициенты условий работы по таблица 7.3.

Способы погружения забивных и вдавливаемых свай и свай-оболочек, погружаемых без выемки грунта, и виды грунтов

Коэффициенты условий работы грунта при расчете несущей способности свай

под нижним концом

на боковой поверхности

2 Погружение забивкой и вдавливанием в предварительно пробуренные лидерные скважины с заглублением концов свай не менее 1 м ниже забоя скважины при ее диаметре:

а) равном стороне квадратной сваи

б) на 0,05 м менее стороны квадратной сваи

в) на 0,15 м менее стороны квадратной или диаметра сваи круглого сечения (для опор линий электропередачи)

п.9.4. В случае если по результатам инженерных изысканий установлено, что погружение забивных свай в просадочные грунты затруднено, в проекте должно быть предусмотрено устройство лидерных скважин, диаметр которых в грунтовых условиях I типа следует назначать менее диаметра сечения сваи (до 50 мм), а в грунтовых условиях II типа — равным ему или менее (до 50 мм). В последнем случае глубина лидерных скважин не должна превышать толщину просадочного от замачивания слоя грунта.

13.8. Для свай, воспринимающих выдергивающие нагрузки, допускается предусматривать погружение их в лидерные скважины, при этом разница между поперечным размером сваи и диаметром лидерной скважины должна быть не менее 0,15 м.

п. 15.2.11 При необходимости пробивки в процессе погружения свай слоев или прослоек плотных грунтов в целях сокращения продолжительности забивки свай, обеспечения их сохранности и погружения до заданных отметок применяют лидерные скважины. В этих случаях лидерные скважины устраивают обычно на 5 см меньше диагонали поперечного сечения погружаемой сваи на глубину до подошвы плотной прослойки.

15.2.12 Лидерные скважины рекомендуется применять также при забивке свай в водонасыщенные глинистые грунты, которые не успевают уплотняться в процессе забивки свай, что может привести к вертикальным деформациям грунтов и вызвать выпор погруженных ранее свай, разрушение стыков составных свай, разрушение фундаментных конструкций близрасположенных зданий и сооружений.

15.2.13 Глубину лидерных скважин назначают опытным путем, но не более 0,9 длины свай, а для лидерных скважин, указанных в 15.2.12, независимо от их диаметра глубина может быть определена из условия устойчивости их стенок по формуле:

где Zсч— предельная глубина устойчивой скважины, м;

сu— недренированное сопротивление глинистого грунта сдвигу, кПа;

γI — расчетное значение удельного веса грунта, кН/м .

п.15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0,1d меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

п.15.2.27 При устройстве бурозавинчиваемых свай с глухим наконечником в неустойчивых грунтах вместо устройства лидерных скважин следует выполнять рыхление грунтов шнековым буром (без подъема его при бурении) в пределах грунтового массива (цилиндра), диаметр которого не менее чем на 0,1d меньше диаметра ствола сваи d и отметка низа массива не менее чем на 0,5 м выше проектной отметки расположения нижних концов свай.

Установка обсадных труб смета

1. Прошу разъяснить как правильно применить расценки на монтаж свай с не извлекаемыми обсадными трубами?

Сначала монтируются не извлекаемые обсадные трубы, а после устраивается свая.

В состав работ ТЕР 4-2-10-3 Крепление скважины глубиной до 50 м при шнековом бурении трубами: со сварным соединением, группа грунтов по устойчивости 1 входит: проработка скважины под обсадную колонну. комплектами оборудования шнекового бурения на базе автомобиля глубина бурения до 50 м, грузоподъемность мачты 3,7 т. То есть скважина разработана и закреплена обсадными трубами.

Что правильнее применить для бетонирования и установки каркаса :

Вариант1. ТЕР 5-1-29-3 Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах 2 группы диаметром до 600 мм, длина свай до 12 м в состав которой входит бурение ствола (установки буровые), установка каркаса и бетонирование.

Вариант 2. Применить ТЕР5-1-61-1 установка в скважину арматурного каркаса и ТЕР5-1-62-1 Бетонирование свай.

В техчасти к 4 сборнику п. 1.4.1. сказано: «ТЕР части 4 учитывают затраты на бурение скважин буровыми установками, специально предназначенными для этих целей и серийно выпускаемыми промышленностью. При бурении станками индивидуального (несерийного) изготовления затраты на бурение скважин следует определять по индивидуальным сметным нормам». В пункте 1.4.3. сказано: «ТЕР предусматривают бурение скважин до следующих глубин: при шнековом бурении — 30 м;».

Вариант 3. Применять ТЕР 5-1-29-3 Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах 2 группы диаметром до 600 мм, длина свай до 12 м в состав которой входит бурение ствола (установки буровые), установка каркаса и бетонирование. В Техчасти к 5 сборнику п. 1.5.18. сказано: «В расценках табл. 05-01-028 и 05-01-029 затраты на установку и извлечение обсадных труб не учтены и их следует определять дополнительно».

По какому сборнику правильно установить обсадные трубы, которые используются как несъемная опалубка?

2. Что подразумевается под Комплектами оборудования шнекового бурения на базе автомобиля глубина бурения до 50 м, грузоподъемность мачты 3,7 т? Это буровая установка на базе автомобиля?

Ответ 1 :По нашему мнению, для расчета стоимости работ на монтаж свай с не извлекаемыми обсадными трубами, по указанным вами параметрам, с учетом состава работ и требований, возможно применить расценки

  1. ТЕР 04-02-010-3 «Крепление скважины глубиной до 50 м при шнековом бурении трубами со сварным соединением, группа грунтов по устойчивости 1»;
  2. ТЕР 05-01-061-1 «Установка в скважину арматурного каркаса»;
  3. ТЕР 05-01-062-1 «Бетонирование свай»

При расчете следует учесть п. 1.4.23 технической части к сборнику №4 «ТЕР на крепление скважин, свободный спуск или подъем труб, извлечение труб, затрубный и подбашмачный тампонаж, спуск фильтровой колонны (табл. С 04-02-001 по 04-02-005, с 04-02-008 по 04-02-012…….) предусмотрены для труб при наружном диаметре 219 мм. При применении труб других диаметров к упомянутым таблицам ТЕР следует применять коэффициенты, приведенные в п.п. 3.10-3.15 приложения 4.3.

Ответ 2: Под Комплектами оборудования шнекового бурения на базе автомобиля глубина бурения до 50 м, грузоподъемность мачты 3,7 т подразумевается буровая установка.

Источник

Что это такое?

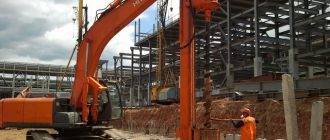

Лидерное бурение – технологический процесс устройства скважин на большой глубине с применением специальной техники. Технология основана на динамическом погружении шпунта в почву.

Оборудование используют перед строительством буронабивного фундамента, а также для облегчения погружения забивных опор в грунт.

В каких ситуациях требуется?

Для некоторых геологических условий заложить силовую конструкцию без лидерного бурения невозможно, либо на устройство шурфов понадобится больше времени.

Это относится к грунтам со значительными вкраплениями горных обломочных пород и остатков строительного мусора, при столкновении с которыми в обычных условиях происходит разрушение наконечника силового элемента.

В центральных регионах РФ часто встречаются участки, в которых несущий пласт представляет собой слой высокоплотного песка толщиной до 2 м при глубине закладывания фундамента в 6–7 м. Для устройства силовой конструкции в таком грунте походя только установки лидерного бурения.

технология применяется на территориях с перенасыщенной влагой и глинистой почвой

Лидерное бурение – экономически целесообразный метод устройства скважин в вечномерзлом грунте или при строительстве при минусовой температуре окружающего пространства. Альтернативный метод при таких обстоятельствах – прогрев почвы паром или током, но они требуют значительных финансовых и трудовых затрат.

Расценки на бурение скважин в смете

Основным сборником в сметно-нормативной базе ФЕР, в котором можно найти расценки для сметы на бурение скважин, является сборник ФЕР04. Он носит название «Скважины» и содержит в своем составе большинство норм на работы, которые должны производиться в процессе устройства выработок данного вида.

Пример сметы на бурение скважины на воду может включать в себя несколько норм из сборника ФЕР04. Нормы на бурение находятся в первом разделе ФЕР04, который в свою очередь имеет внутреннее деление на подразделы.

В пример сметы на скважину на воду нормы из указанного раздела включаются на основании различных факторов. Прежде всего, важную роль в данном вопросе играет метод производства работ. Именно на основании этого признака нормы в разделе 1 рассортированы по подразделам.

Подраздел 1.1 содержит в своем составе расценки в смете на бурение скважин роторным методом. При этом в подразделе представлено множество норм, которые отличаются не только применением разного оборудования в процессе производства работ, но и группой грунтов на объекте.

Составление сметы на скважину при помощи норм из подраздела 1.2 означает, что в состав расчета включены работы по ударно-канатному бурению. Нормы на колонковое бурение находятся в подразделе 1.3. При этом следует заметить, что помимо различий по группам грунта нормы в указанных подразделах учитывают глубину скважины.

Смета на бурение скважины на воду или для других целей будет включать в себя нормы из подраздела 1.4, если производятся работы шнековым методом. Ударно-вращательное бурение учтено нормами подраздела 1.5 раздела 1 сборника ФЕР04. Глубина скважин и группа грунта являются важным фактором при выборе норм для смет и в указанных подразделах.

Подраздел 1.6 содержит расценки в смете на бурение скважин перфораторного типа. Однако в строительстве существуют и прочие виды бурения, помимо перечисленных выше. В связи с этим в состав сборника ФЕР04 включен подраздел 1.7, в котором можно обнаружить нормы на монтаж и демонтаж машин горизонтального бурения, устройство пилотной скважины и т.д.

Таким образом, как можно заметить, пример сметы на бурение скважины на воду и других типов выработок может содержать разнообразные нормы в зависимости от исходных данных, указанный в проекте производства работ или других документах подобного рода. Однако в сборнике ФЕР04 существует множество других норм, необходимых при устройстве скважин разного типа.

Рисунок 1. Расценки на бурение скважин в смете

Стоимость

Бурение лидерных скважин экономит время на погружение опорных конструкций в грунт. Но это потянет дополнительные расходы. Компаний на рынке, оказывающих подобный вид услуг, достаточно много, что способствует формированию привлекательной стоимости. Базовая цена состоит из расценков за один метр погонный и перебазировку техники. Доставка буровой установки на место зависит от отдалённости строительного участка от центральной части города или базы предприятия-подрядчика. В среднем на эту статью расходов приходится выкладывать примерно 15-20 тысяч рублей. Стоимость бурения скважины за 1 м. п. составляет 250-350 рублей.

Из многочисленных фирм отдавать предпочтение стоит тем, кто на рынке уже завоевал доверие потребителей. Опыт и профессионализм работников в данном деле играет решающую роль.

Устройство свай в скважинах

Заложения такого типа происходит путем погружения сваи в пробуренную ямку, глубина которой сделана при помощи буровой машины

Заложения такого типа происходит путем погружения сваи в пробуренную ямку, глубина которой сделана при помощи буровой машины. Бетонный раствор заливают в скважину до полного высыхания, а потом извлекают трубу, что служила формой ростверка. Такие сваи могут выполняться и с наличием расширения.

Глубина скважины служит местом создания сваи, которая может создаваться различными методами. Это зависит, прежде всего, от инженерных и геологических особенностей условий буронабивных элементов. Для заложения свай таким методом используют вращательный, ударно-канатный и грейферный способ бура.

Машины для бура с вращательным механизмом работают на основе цикличности и периодичности. В ходе процесса создается глубина ямы порционным выниманием земли из почвенного слоя. Скорость работы бура от 0,4 до 1,3 м/мин.

Чтоб сформировать голову свая необходимо использовать патрубок обсадного типа. Его также применяют для выполнения креплений арматуры для оборудования. Такая методика помогает создавать ростверки с такими показателями: диаметр – от 40 до 100 см, глубина до 30 метров.

Чтоб увеличить несущую характеристику можно выполнить процесс уширения. Для этого потребуется выполнить действия в несколько этапов. Глубина скважины должна иметь показатели от 16 до 25 метров и диаметр ее должен быть 60 – 80 см. Все рабочие моменты по созданию основания производят по технической схеме. Мелкозаглубленный фундамент в основном строится на свайном механизме для зданий, которые не имеют подвальных помещений.

Значит, процесс бурения – это необходимый и очень важный компонент установки свай. Стоит помнить, что именно свайный фундамент, возможно, монтировать в таких условиях, в которых ленточный тип будет бессмысленной тратой времени.

Согласно СП 24.13330.2011:

Согласно п.7.2.2 при выполнении расчетов несущей способности висячих забивных, вдавливаемые всех видов и железобетонных свай-оболочек, погружаемые без выемки грунта (забивные сваи трения), необходимо учитывать коэффициенты условий работы по таблица 7.4.

Таблица 7.4

Примечание и мнение портала buildingclub.ru: при отсутствии экспериментальных данных (полевых испытаний свай в лидерных скважинах)  размер лидерной скважины (диаметр и глубина), при которой ее расчетная несущая способность не должна уменьшиться, должен составлять:

  • глубина забоя лидерной скважины меньше на 1 м, чем глубина погружения сваи (п.2 табл.7.4 СП 24.13330.2011)
  • диаметр скважины на 0,15 м менее стороны квадратной или диаметра сваи круглого сечения (для опор линий электропередачи) (п.2.в табл.7.4 СП 24.13330.2011)

п.9.4 В случае если по результатам инженерных изысканий установлено, что погружение забивных свай в просадочные грунты затруднено, в проекте должно быть предусмотрено устройство лидерных скважин, диаметр которых в грунтовых условиях I типа следует назначать менее диаметра сечения сваи (до 50 мм), а в грунтовых условиях II типа — равным ему или менее (до 50 мм). В последнем случае глубина лидерных скважин не должна превышать толщину просадочного от замачивания слоя грунта.

п.14.8 Для свай, воспринимающих выдергивающие нагрузки, допускается предусматривать погружение их в лидерные скважины, при этом разница между поперечным размером сваи и диаметром лидерной скважины должна быть не менее 0,15 м.
