Достоинства и недостатки газового котла Baxi Eco 4S 24 F + инструкция по эксплуатации и отзывы пользователей

Серии и их особенности

Чтобы по названию можно было определить тип котла, разберемся с маркировкой. Символ «F» или «Fi» показывает, что котел турбированный с камерой сгорания закрытого типа. Атмосферные аппараты имеют букву «i». Слово «Комфорт» означает, что в комплекте идет выносная панель управления, пометка «Air» говорит, что эта панель дистанционная.

Первая цифра после названия серии отражает поколение котлов, а вторая мощность. Например, аппарат Baxi Eco Four 24 F четвертого поколения с закрытой камерой сгорания и мощностью 24 кВт.


Котел Baxi Eco Four 24 F

Серия Main 5 пятого поколения является следующим этапом развития котлов Baxi Main Four 240 F. Включает в себя три настенные модели мощностью 14, 18 и 24 кВт. Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Оборудованы закрытой камерой сгорания. Конфигурация очень адаптивная, котел работает при сниженном давлении газа до 4 бар и перепадах напряжения электроэнергии от 170 до 270 В.


Панель котла Baxi Main Four 240

Развитием устарелой серии Эко 3 Compact стали линейки ECO Four (Экофор), Eco 4s и Есо 5 Compact. Аппараты Baxi Eco Compact отличаются небольшими габаритами за счет оптимизированного внутреннего расположения основных узлов. В них входят одноконтурные и двухконтурные устройства с вторичным пластинчатым теплообменником из нержавеющей стали.


Котел Baxi Eco Compact 4s

В гидравлическую систему входит экономичный циркуляционный насос с автоматическим отводом воздуха. В линейки входят 18 моделей с закрытой и открытой камерой сгорания мощностью от 14 до 25 кВт. Имеют жидкокристаллический дисплей. Устройства Eco 5 Compact могут подключаться к интегрированному солнечному контуру.

Линейка Baxi Four Tech (Фортеч) является более дешевым аналогом серии Eco Four за счет пластиковых подводящих водных труб. Выпуски Luna 3 и Luna 3 Comfort предлагают одноконтурные и двухконтурные устройства от 24 до 31 кВт. Могут работать на сжиженном газе. Горелки имеют беспрерывную электронную модуляцию пламени.


Котел Baxi Four Tech

В электронной плате имеется функция самодиагностики и возможность недельного программирования. Серия Comfort комплектуется выносной панелью управления с встроенным датчиком комнатной температуры. В аппараты Luna 3 Combi ГВС обеспечивается встроенным восьмидесятилитровым бойлером косвенного нагрева из нержавеющей стали Combi 80.

Напольные котлы Бакси Слим имеют очень компактные габариты, стильный серый корпус с черной панелью управления и оборудованы чугунным теплообменником. В моделях Slim 2 установлен бойлер косвенного нагрева на 50 или 60 литров.

Циркуляционный насос работает в трех скоростях. Диапазон мощности от 15 до 62 кВт. Есть возможность подключения программируемого таймера. Устройства Slim EF оборудованы газовой автоматикой с термопарой, что позволяет работать в энергонезависимом режиме с естественной циркуляцией теплоносителя.

В заключение предлагаем видео об устройстве котла BAXI eco four 24 f:

Коды ошибок газового котла Baxi, расшифровка неисправностей и методы и…

Инструкция по запуску

Запуск котлов Baxi на 24 КВТ производится в определенной последовательности:

  • Подготовка системы. Производится промывка и очистка трубопроводов, удаление отложений из радиаторов.
  • Выполняется прочистка дымохода (если не используется отдельный коаксиальный дымоход).
  • Определяется место установки и выполняется монтаж котла на стену.
  • Выполняется присоединение всех трубопроводов к соответствующим патрубкам.
  • Осуществляется настройка агрегата на тип используемого топлива, проводится сверка параметров с таблицей идентификации, имеющейся на самом устройстве.

После подготовительных процедур выполняется пусковая настройка:

  • Включается электропитание.
  • Открывается кран подачи газа.
  • Устанавливается режим «зима» или «лето», определяющие, используется отопление, или нет.
  • Горелка поджигается поворотом рукоятки температуры воды (или ОВ).

Горелка может не зажечься с первого раза из-за наличия воздуха в трубопроводе подачи газа. В таком случае процедуру надо повторить.

Настоятельно рекомендуется поручить пусковую настройку специалистам из сервисного центра. Несмотря на то, что все оборудование Baxi проходит полную предпродажную подготовку и реализуется в рабочем состоянии, возможны некоторые нестыковки, вызванные местными условиями или особенностями коммуникаций.

Опытный специалист выберет правильный режим эксплуатации и даст полезные советы, как правильно пользоваться агрегатом.

Для каких помещений лучше всего подходит?

Котлы Baxi Main 24 Fi предназначены и рассчитаны на эксплуатацию в жилых помещениях — домах или квартирах соответствующего размера. Нередко их устанавливают в офисных или общественных помещениях.

Для использования в промышленных цехах такие агрегаты не рекомендованы, так как специфика работы будет слишком жесткой и вызовет быстрый выход агрегата из строя.

Заявленная площадь отопительного контура составляет 240 м2, хотя на практике не рекомендуется использовать эту модель для помещений больше 200-220 м2 из-за постепенного снижения возможностей котла, происходящего вследствие загрязнения, появления накипи и общего износа узлов агрегата.

Инструкция по эксплуатации

Работа котла происходит в автоматическом режиме, практически не требующем участия пользователя. От владельца необходимо периодически производить обслуживание, пользуясь услугами приглашенного специалиста из сервисного центра.

Для улучшения условий работы и продления срока службы рекомендуется установить стабилизатор напряжения и фильтр, смягчающий воду

Особенно важно улучшить качество воды, если питание происходит от собственной скважины и стандартная водоподготовка не производилась

Перед началом эксплуатации следует внимательно изучить инструкцию пользователя, чтобы усвоить важные моменты и исключить недопустимые действия.

Достоинства и недостатки модели

К достоинствам модели Baxi Eco 4S 24 F принято относить:

  • Высокое качество агрегатов, соответствующее всем необходимым европейским и российским нормативам.
  • Экологически чистое оборудование.
  • Способность одновременного обогрева и подачи ГВС в жилище.
  • Полностью автоматический режим работы, простота и доступность управления работой котла.
  • Наличие систем самодиагностики и защиты котла от различных нежелательных факторов.
  • Практически бесшумная работа, не нарушающая покой жильцов дома в ночное время.

Недостатками котлов этой серии считаются:

  • Относительно высокая цена как самих котлов, итак и запасных частей к ним.
  • Необходимость регулярного платного обслуживания.
  • Зависимость от параметров электропитания, требующая использования стабилизатора.
  • Необходимость в применении фильтров или умягчителей воды.

ВАЖНО!
И достоинства, и недостатки котлов Baxi Eco 4S 24 F свойственны большинству газовых агрегатов подобного уровня и могут быть отнесены к особенностям конструкции или сборки.

Какими функциями обладает

Функционал котла включает следующие возможности:

  • Нагрев и организация циркуляции теплоносителя (ОВ) в системе отопления дома.
  • Нагрев и подача к точкам разбора горячей бытовой воды.
  • Обеспечение контроля за деятельностью основных узлов с помощью системы самодиагностики.
  • Настройка режимов работы, регулировка параметров отопления и ГВС.
  • Отопительный контур может использоваться как для открытой системы, так и для теплого пола с ограничением температуры ОВ.
  • Существует возможность подключения датчиков внешней температуры (погодозависимая автоматика) и комнатной температуры (термостат).

ОБРАТИТЕ ВНИМАНИЕ!
Для поддержания трехходового клапана в рабочем состоянии и исключения возможности его заклинивания и блокировки, один раз в сутки производится запуска насоса, прокачивающего через клапан воду и приведения конструкции в движение.

Основные неисправности и методы устранения

Появление каких-либо неполадок сразу же отображается на дисплее агрегата по сигналу соответствующего датчика.

Коды ошибок:

  • Е01. Отказ горелки. Проверить наличие газа, очистить сопла.
  • Е02. Перегрев. Проверить наличие воды, промыть теплообменник от накипи.
  • Е03. Отказ вентилятора. Проверить его состояние, при необходимости, заменить.
  • Е05. Отказ или КЗ датчика температуры ОВ.
  • Е06. Отказ или КЗ датчика ГВС.
  • Е10. Упало давление теплоносителя. Появление протечки, разрушение теплообменника.
  • Е25-26. Блокировка циркуляционного насоса или отказ датчика.
  • Е35. Ложный сигнал о наличии пламени. Возникает при отсутствии заземления платы управления или неправильном положении датчика.
  • Е96. Низкое напряжение электропитания.

ОБРАТИТЕ ВНИМАНИЕ!
Существуют и другие коды, с которыми следует внимательно ознакомиться в руководстве пользователя.

Инструкция по запуску

После доставки и распаковки котла выполняется его установка на стену в заранее отведенном месте. Необходимо выбирать удобный участок с возможностью подвода коммуникаций, легкостью доступа для обслуживания и ремонта.

Затем необходимо присоединить все соответствующие трубопроводы:

  • Вода.
  • Прямой и обратный трубопровод контура отопления.
  • Подача газа.

Для первоначального запуска производятся следующие действия:

  • Подключить электропитание.
  • Открыть вентиль подачи газа.
  • Нажатием соответствующей кнопки установить режим «лето» или «зима».
  • С помощью кнопок «+» или «-» справа и слева от дисплея установить температуру теплоносителя и горячей воды.

Произойдет запуск горелки и начнется нагрев ОВ.

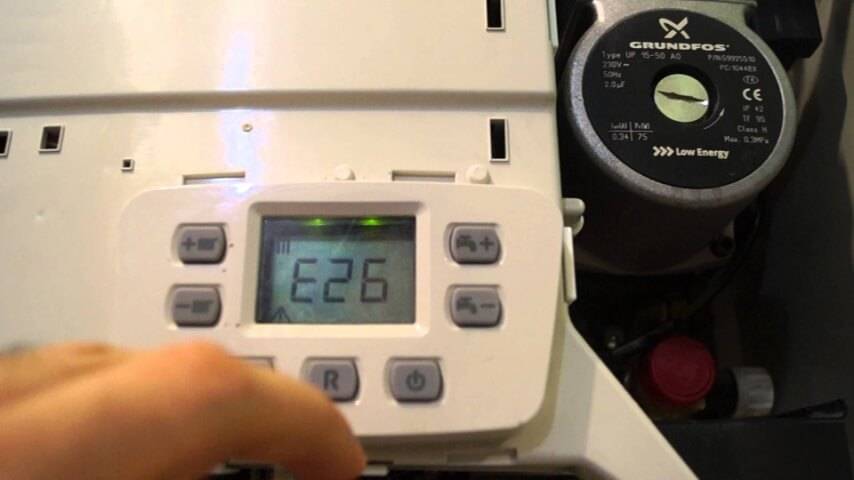

Коды ошибок газового котла Baxi Eco Four

Комплект первичных датчиков выполняет постоянный мониторинг состояния всех функциональных элементов котлоагрегата и при появлении сбоев сигнал поступает на электронную плату, анализируется чипом и выдается код сбоя на ЖК-дисплей.

Базовые коды неисправностей Baxi Eco Four:

  • Е01. Отсутствует факел на горелочном устройстве, из-за падения давления газа или неисправности первичного датчика.
  • Е02. Высокая температура в теплообменнике, нарушение циркуляции из-за утечек или накипи во внутренних поверхностях нагрева.
  • Е03. Неисправность дутьевого вентилятора в системе дымоотвода.
  • Е05. Не исправен датчик температуры в отопительном контуре из-за короткого замыкания. Потребуется запчасть для замены.
  • Е06. Не исправен датчик температуры в контуре ГВС из-за короткого замыкания.
  • Е10. Давление теплоносителя в отопительном контуре низкое, возможна утечка в контуре.
  • Е 25-26. Неисправен циркуляционный электронасос или первичный датчик. Запчасти для замены выбираются только одного бренда.
  • Е96. Низкое напряжение в электрической сети.

Полный список кодов намного обширнее, он указан в инструкции Baxi Eco Yome. Не все сбои может устранить пользователь самостоятельно.

При возникновении на электронном табло кода ошибки нажимают кнопку “R” и удерживают ее 3 сек, чтобы сбросить ошибку. В случае, когда она возникает вновь, необходимо пригласить мастера, особенно если котел находится на гарантийном обслуживании.

Как выбирать котел

Если говорить об общих вещах, то, конечно, в первую очередь обращать внимание нужно на такие свойства:

Мощность прибора

Причем тут важно понимать, что одинаково плохо приобретать бытовые котлы для системы отопления как слишком уж малой мощности, так и чересчур большой. В первом случае вы попросту будете мерзнуть, а во втором котел будет постоянно работать в минимальном режиме – если он рассчитан на гораздо большую площадь, то срок эксплуатации изделия значительно сократится

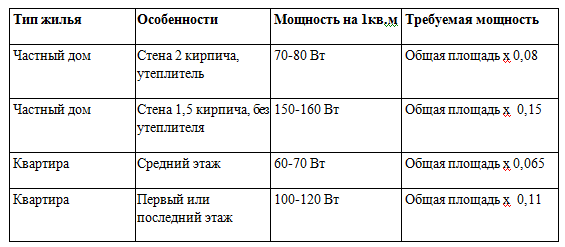

Одна из формул расчета мощности

Надежность. Тут уже речь идет как раз таки о репутации бренда.
Экономичность. Имеется в виду КПД агрегата и расход газа. Принято считать, что самые экономичные варианты – это настенная техника. Однако настенные агрегаты часто не способны полноценно отапливать большие дома – например, трехэтажные коттеджи.
Эргономичность и требования к установке

То есть речь идет о габаритах прибора – ведь, согласитесь, порой очень важно суметь подобрать компактный отопитель, который не займет много места. Ну и, конечно, нужно понимать, что вообще понадобится для его установки – то ли это будет «кусок» площади на стене или на полу, то ли придется выделять под агрегат отдельное помещение.

Фото системы, установленной в отдельном помещении

  1. Удобство управления и уровень автоматизации процесса. С одной стороны электроника вещь удобная, так как плата сигнализирует обо всех поломках системы, а с другой стороны – это привязка к электричеству. Отсюда вытекает следующий пункт.
  2. Степень автономности. То есть суть вопроса в том, насколько модель привязана к подаче электричества. Как правило, полной автономностью отличаются напольные агрегаты, однако настенные варианты сейчас тоже достаточно продуманные – к ним подключают аккумуляторы, благодаря чему автоматика может работать автономно от пары часов до недели.

Схема автономного отопления

Ну и, конечно, можно задаться вопросом – стоит ли покупать непосредственно газовые отопительные котлы Бакси или же лучше обратить внимание на другие импортные аналоги. Либо же вообще сделать выбор в пользу Китая или отечественного производителя

Вопрос на самом деле очень многогранный, но в случае с данным производителем можно выявить наличие таких минимальных опций:

  • Электронное оповещение о появлении накипи внутри теплообменника.
  • Хорошая система самодиагностики.
  • Опция «АНТИ–ЛЕГИОНЕЛЛА» – это своеобразная функция есть во многих моделях, и ее смысл заключается в антибактериальной защите воды в накопительной емкости. Раз в неделю вода нагревается до температуры выше 60 градусов, благодаря чему жидкость частично обеззараживается.

Система с бойлером

Защита от замерзания теплоносителя, как в магистрали отопления, так и в контуре ГВС. Если температура жидкости опускается ниже 5 градусов, то система автоматически подогревает теплоноситель до 30 градусов

Важно только учитывать, что это возможно только в случае, если автоматика подключена к электросети

Такие вот особенности у данного бренда.Окончательный выбор, разумеется, за вами, а наше дело выполнено – основные сведения по котлам этой марки мы предоставили.На этом завершаем обзор и переходим к подведению итогов. https://www.youtube.com/watch?v=hAS15vU3clM

Что такое Baxi Eco 4S 24 F

Фирма Baxi была основана в 1929 году, а разработкой и изготовлением теплотехнической продукции занимается более полувека. За это время были наработаны ценные методики, созданы качественные и надежные модели отопительных установок.

В 2009 году Baxi объединилась с компанией De Dietrich Remeha, образовав промышленную группу BDR Thermea. С этого времени возможности фирмы существенно увеличились, что заметно отразилось на качестве продукции.

Котлы Baxi Eco 4S 24 F — это газовые установки, обеспечивающие питание теплоносителем систем обогрева (или теплого пола) с параллельной подачей горячей воды для бытовых нужд. Агрегаты отличаются высоким качеством работы, устойчивостью к внешним воздействиям и нагрузкам.

Большинство продукции фирмы производится с учетом специфики российских технологических линий и климатических условий, поэтому модели котлов адаптированы к работе с низкими давлениями газа, с перебоями напряжения питания в сети и прочими неустойчивыми показателями.

Полезная функция, которая присутствует в списке возможностей котла — защита от замерзания, обеспечивающая усиленную циркуляцию теплоносителя (или отопительной воды — ОВ) по системе.

Агрегаты имеют компактные размеры, настенный тип монтажа позволяет устанавливать их в любом удобном месте. Параметры и технические характеристики установки дают возможность широкого использования как в частных домах, так и в офисных или общественных помещениях.

Ремонт котлов Baxi своими руками — Видео урок

Пламя горелки не достигает максимальной мощности

Виной неисправности может служить неправильная настройка давления в отопительной системе, неисправность модулятора клапана газа или поломка диодного моста.

Способ устранения: настроить параметры системы, воспользовавшись инструкцией по эксплуатации котла.

Котел запускается и сразу прекращает работу

Причиной служит низкое давление газа в газопроводе.

Способ устранения: следует уменьшить значение поступающего давления газа до пяти мБар (стандарт – двадцать пять мБар).

Слабый нагрев в системе горячего водоснабжения

Причина этого в неполном открывании трехходового клапана или в его поломке. Чтобы подтвердить неисправность клапана, следует дать остыть системе, перекрыть запирающие клапаны системы отопления, затем включить котел в режим горячего водоснабжения. Если клапан неисправен, то одновременно с ГВС будет происходить нагрев в системе отопления.

При розжиге в котле слышны «хлопки»

Такой шум появляется из-за: недостаточного горения газа (необходима регулировка минимального давления); изменения расстояния от подвода газа до запальника в ходе неаккуратной транспортировки котла бакси (следует отрегулировать величину зазора, установив его на 4-5 мм); чрезмерной тяги (используя заслонку уменьшить тягу в котле).

Как отрегулировать зазор между горелкой и запальником

Открываем переднюю панель и полностью снимаем ее с котла. Снимаем заслонку со смотрового отверстия. За ним располагается запальник

Чтобы изменить величину зазора, необходимо отвернуть винт, на который крепится электрод запальника, затем снять и осторожно подогнуть электрод. После чего устанавливаем его на место и закрываем заслонку отверстия

Резкое понижение температуры теплоносителя в контуре

Причиной этому служат: засорение фильтров (требуется их прочистка или замена); повреждение труб, радиаторов, их засорение или промерзание (неисправность необходимо выявить и заменить или прочистить дефектный участок трубопровода).

Как произвести чистку первичного теплообменника своими руками (видео)

Сливаем воду, откручивая кран на котле справа. По возможности необходимо слить воду из системы отопления. Для чистки используем прибор под названием Жель. Подсоединяем патрубки прибора к отопительным трубам бакси. Откручиваем крышку на приборе, заливаем жидкость для чистки. Включаем Жель в электросеть. В течении пары часов ручкой на приборе переключаем направление промывающей жидкости «вперед – назад». Через два часа прибор отключаем, откручиваем кран для слива воды из бакси котла. Снимаем шланги, убедившись, что промывающая жидкость стекла обратно в прибор. Соединяем котел с системой, заполняем ее теплоносителем. Очистка котла позволит удалить с его деталей накипь и предупредит засорение и поломки.

Чистка вторичного теплообменника (контур отопления)

Вновь используем прибор для промывки. Подключаем его к котлу, включаем. Газовый кран следует закрыть, а кран подачи горячей воды открыть. И после этого выключаем прибор для прочистки. Таким образом, жидкость будет прогоняться по короткому контуру системы.

Перед установкой котла, его эксплуатацией и ремонтом обязательно проконсультируйтесь со специалистом. Несмотря на все положительные качества котлов baxi, они, как и все оборудование, имеют свой запас прочности и срок службы.  В данной статье мы рассмотрели основные виды поломок, а также увидели, как производить ремонт котлов бакси своими руками. Желаем успехов вам и вашим котлам.

Инструкция по применению

Baxi ECO Four 24 F, инструкция по использованию которого обязательно должна быть изучена вами после приобретения товаров, подключается только лишь после подготовки к установке. Для этого нужно проверить, что котел настроен на работу с определенным типом газа. В дымоходе должна быть обеспечена достаточная тяга, в нем не должно быть сужений. Если осуществлялось присоединение патрубка дымоотвода к имеющемуся дымоходу, следует проверить, чтобы дымоход был очищен, ведь при работе котла частицы сажи могут отсоединиться от стенок дымохода и перекрыть выход продуктов сгорания, создав опасную ситуацию. Котел Baxi ECO Four 24 F обязательно должен эксплуатироваться при правильных параметрах воды. Ее жесткость не должна превышать значения в 20º F, в противном случае нужно произвести установку полифосфатного дозатора. В качестве альтернативного решения используются системы умягчения воды, которые соответствуют нормативам.

Особенности модели

Baxi ECO Four 24 F двухконтурный котел с закрытой топочной камерой имеет два независимых теплообменных аппарата, поэтому при горячем водоразборе нагрузка в системе отопления не падает.

Агрегат оборудован современным жидкокристаллическим дисплеем, который выполняет визуализацию всего процесса управления теплоэнергетическими процессами с фиксаций рабочих параметров по температуре и давлению теплоносителя и другим контролируемым параметрам.

Агрегат снабжен полным комплектом вспомогательного оборудования первичные датчики системы теплоснабжения, циркуляционный насос, центробежный вентилятор и расширительный бачок с параметрами по давлению 0.8 бар и объемом 6 л. Котел Бакси Эко Фор 24 имеет патрубки для подключения коаксиального дымохода диаметром 60-100 мм.

Заключение

Задачи обогрева дома и снабжения его горячей водой являются наиболее важными и насущными для любого домовладельца. Не менее ответственный шаг — выбор установки, соответствующей всем требованиям.

В этом отношении настенные газовые котлы Baxi Main 24 Fi представляют оптимальный вариант, обеспечивая лучшее соответствие цены и качества работы.

Параметры агрегата позволяют использовать его в помещениях площадью до 240 кв. м., что соответствует наиболее распространенному размеру жилья.

Конструкционные особенности и высокое качество сборки дают основания считать эти установки одними из лучших образцов теплотехнического оборудования.
