Особенности котлов Вайлант
Газовые модели серии ECO имеют в своей конструкции газовый конденсатор. Они полностью соответствуют требованиям класса А по энергоэффективности. Поэтому их эксплуатация способствует значительному снижению уровня потребления электричества (до 20 процентов), газа (до 30 процентов) и воды (до 55 процентов).
Обратите внимание! Высокая стоимость не является причиной отказа от покупки котла Вайлант. Из-за повышенной энергоэффективности продукция легко окупает себя за 2-3 сезона отопления
Эксплуатация оборудования от немецкого бренда способствует снижению выбросов углекислого газа на 97 процентов. Причиной тому является принципиально новый теплогенератор, обеспечивающий качественную фильтрацию продуктов сгорания.
На выбор потенциального покупателя представлено огромное количество газовых аппаратов напольного и настенного типа. Оба вида особо востребованы на рынке, так как характеризуются широким диапазоном применения
Еще одной важной особенностью является компактность. Это позволяет легко интегрировать прибор даже в помещения с небольшой площадью
Рекомендации по установке
Ошибку F28 газовый котел «Вайлант» может выдавать из-за некорректного монтажа агрегата. Поэтому установку прибора необходимо обязательно согласовывать с распределяющей газовой компанией.
Также необходимо правильно определить, в каком именно отверстии в стене будет проходить дымоход. Некоторые части конструкции дома могут быть слишком прочными и толстыми для подобной техники.
При первом подключении котла необходимо обязательно использовать стабилизатор напряжения
При этом важно следить за полярностью
Чтобы не сталкиваться с тем, что котел «Вайлант» выдает ошибку F28, необходимо правильно производить подключение. Нужно понимать, что только профессиональные специалисты смогут произвести эту процедуру в соответствии со всеми требованиями.
Если монтаж производится самостоятельно, то необходимо составлять проект отопительной системы и заверять его в соответствующих инстанциях. При самостоятельном или некачественном монтаже могут возникнуть серьезные неполадки.
Расшифровка ошибки
В инструкции производителя Vaillant с ее трактовкой некоторая путаница. Относительно ошибки f75 сказано, что ее причинами могут стать неисправный датчик давления или циркуляционный насос. Одновременно в той же таблице обозначены коды f73 и f74. Первый указывает на проблему в сигнальной цепи реле протока (замыкание, обрыв провода, плохой контакт), второй – на поломку самого датчика.
Давление воды воздействует на мембрану датчика, которая при изменении давления изменят ход.
Особенность электронной схемы Vaillant в том, что она не просто контролирует работу насоса, но и момент выхода его на режим. Этим немецкие агрегаты отличаются от котлов других марок. Если за 20 секунд после пуска не происходит скачка давления в системе на величину 50 бар (то есть нормальной циркуляции жидкости), автоматика расценивает это как неисправность перекачивающего прибора и выдает ошибку f75, по которой котел Вайлант блокируется.
Основные коды ошибок и их расшифровка
Работа всех узлов котла постоянно контролируется системой датчиков. При возникновении нештатных ситуаций они дают сигнал на плату управления, который отображается на дисплее.
Наиболее распространенные коды ошибок:
| Код | Расшифровка |
| F.00 | Обрыв цепи терморезистора подачи |
| F.01 | Обрыв цепи терморезистора обратной линии |
| F.02-03 | Размыкание терморезистора температуры или датчика накопителя |
| F.04 | Обрыв терморезистора обратки |
| F.10 | КЗ терморезистора подачи (превышение 130°) |
| F.11, F.14 | КЗ терморезистора обратки (превышение 130°) |
| F.22 | Сухой ход (неисправность насоса) |
| F.23 | Недостаток воды. Определяется разницей температур прямой и обратной линий |
| F.27 | Паразитное пламя |
| F.28 | Блокировка розжига |
| F.29 | Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига) |
| F.35 | Ошибка в газоотводе |
| F.37 | Нестабильная или нештатная частота вращения вентилятора |
| F.72 | Ошибка показаний датчиков прямой и/или обратной линии |
| F.75 | Насос не способен поднять давление |
| F.76 | Перегрев первичного теплообменника |
Появление той или иной ошибки не всегда означает поломку. Необходимо перезапустить котел и посмотреть, появится ошибка снова, или нет.
Если после нескольких попыток ошибка появляется вновь, следует обратиться в ремонтную организацию.
Как запустить самодиагностику
Система самодиагностики представляет собой комплекс датчиков, состоящий из элементов NTC (терморезисторы) или из программных продуктов.
Все они работают в непрерывном режиме, отслеживая состояние подключенных элементов с момента включения котла.
Поэтому система самодиагностики не нуждается в запуске — она всегда включена и функционирует в постоянном режиме, контролируя режим работы узлов и деталей, немедленно сигнализируя о возникновении неполадок.
В случае возникновения нештатной ситуации, на дисплее появится специальный код, обозначающий проблемный элемент конструкции. От пользователя требуется только соответствующая реакция на появление ошибки.
Основные коды ошибок (f28, f75) и их краткая расшифровка
Кодовых обозначений различных ошибок или неполадок достаточно много.
Рассмотрим наиболее распространенные из них:
| Код | Расшифровка |
| F00 | Обрыв цепи терморезистора подачи |
| F01 | Обрыв цепи терморезистора обратной линии |
| F02-03 | Размыкание терморезистора температуры или датчика накопителя |
| F04 | Обрыв терморезистора обратки |
| F10 | КЗ терморезистора подачи (превышение 130°) |
| F11, F14 | КЗ терморезистора обратки (превышение 130°) |
| F22 | Сухой ход (неисправность насоса) |
| F23 | Недостаток воды. Определяется разницей температур прямой и обратной линий |
| F27 | Паразитное пламя |
| F28 | Блокировка розжига |
| F29 | Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига) |
| F35 | Ошибка в газоотводе |
| F37 | Нестабильная или нештатная частота вращения вентилятора |
| F72 | Ошибка показаний датчиков прямой и/или обратной линии |
| F75 | Насос не способен поднять давление |
| F76 | Перегрев первичного теплообменника |
ВАЖНО!
Помимо кодов ошибок, обозначенных буквой F, есть коды состояния, маркированные буквой S. Они информируют о проходящем процессе и ошибками не являются.
Монтаж газового котла Vaillant
Наша компания выполняет установку газовых отопительных котлов частных домах, коттеджах, складах и других зданиях.
Предлагаем пример установки настенного двухконтурного котла Vaillant.
В данном примере была задача – выполнить монтаж газового котла Vaillant в каркасном доме в г. Луга.
- Дом площадью около 120 кв. м. Мощность котла – 24 кВт.
- Модель – двухконтурный котёл Vaillant turbot plus 24 с закрытой камерой сгорания.
общий вид установленного котла
Для установки газового котла в доме было предусмотрено отдельное помещение. Дополнительно туда установили расширительный бак и систему водоочистки.
расширительный бак для водоснабжения
Обвязка котла Vaillant выполнена армированными полипропиленовыми трубами Valtec.
На фото ниже можно увидеть подводку и подключение труб к котлу.
обвязка и подключение навесного котла полипропиленом
Удобство данной модели – нет надобности в обычном дымоходе. Можно использовать более компактный коаксиальный дымоход.
Выход дымохода из котла:
Вывод трубы из дома наружу. Вести трубу на крышу доме не нужно.
на фото: коаксиальный дымоход газового котла
Настенный котёл Вайлант позволяет легко регулировать температуру в доме. Для этого необходимо покрутить колёсико.
На дисплее показываются основные параметры системы отопления:
- Температура теплоносителя
- Режим работы
- Данные о работе насоса
- Код ошибки в случае неисправности
По желанию можно подключить погодозависимую систему управления.
кнопка включения-выключения и экран давления в системе
В данном случае котёл будет работать на баллоном газе. После установки была произведена перенастройка котла для работы на сжиженном газе от баллона. Для этого потребовался специальный комплект форсунок от компании Vaillant.
Последний этап – запуск системы отопления. На данный момент система функционирует в рабочем режиме.
Монтаж котла Vaillant был выполнен за 2 дня.
вид с боку
Нужен монтаж котла? Обращайтесь к нам! Наши специалисты помогут выбрать нужное оборудование и выполнят обвязку и подключение по доступным ценам.
admin
spb-evrostroy.ru
Профилактика
Как и любая другая техника котел требует своевременной профилактики.
Очистка бойлера
Очистку от сажи бойлера выполняют мягкой щеткой снаружи. Применение жесткой очистки недопустимо, поскольку пластины бойлера выполнены из меди, с антикоррозийным покрытием, которое нельзя удалять. Недостатком конструкции теплообменника является то, что он не поддается внутренней промывке, а использование антифризов или питание контура жесткой водой сокращает срок службы агрегата.
Рекомендуем: Неисправности газового котла Юнкерс: коды ошибок и способы их устранения
Борьба с отложениями и накипью
Проблема отложений еще большее имеет значение при работе вторичных бойлеров ГВС, из-за постоянной циркуляции жесткой воды через его контур. Это означает, что он еще сильнее забивается отложениями и накипью. Производитель позаботился об этой ситуации и создал условия для периодической промывки поверхностей нагрева контура ГВС. Его можно выполнить с помощью бустера с добавлением спецсредств к циркуляционному теплоносителю.
Далее прогоняют раствор в течение нескольких часов, растворяя и вымывая накипь.
Обратите внимание! Кроме того, рекомендуется поддерживать низкий температурный режим подачи горячей воды, не требующей ее разбавления холодной водой. В этом случае интенсивность накипеобразования, которая начинается с 60 °С, будет практически сведена к нулю
Обслуживание бачка расширения
Подлежат ежегодному обслуживанию расширительные бачки. Для этого котел наполняют водой до рабочего уровня в системе 1–1.2 бара. Если при этом из контрольного выхода расширителя появится вода, то нарушена герметичность мембраны бака и потребуется его замена.
Горелка и фильтры
Фильтры на газовой линии выполнены в форме сеточки, для обслуживания их извлекают и промывают водой. Газовая горелка также со временем засоряется продуктами горения, ее очищают щеткой с мягкой щетиной и пылесосом.
Почему падает давление
Падение давления в котле имеет единственную причину — утечка теплоносителя. Если после нескольких попыток поднять напор с помощью питающего вентиля никаких положительных результатов не появляется, следует искать протечку в самом котле или в отопительном контуре.
Сложность может возникнуть, если котел конденсационный и подключен к системе теплого пола.
Поиск протечек в подобных условиях крайне затруднен. Может оказаться, что неисправность скрыта в клапане сброса, подключенном к системе канализации.
Оптимальный способ поиска причин — последовательное исключение возможных причин протечек, чтобы в конечном счете осталась одна, правильная.
ОБРАТИТЕ ВНИМАНИЕ!
Определенную информацию можно получить, если попробовать определить интенсивность протечки и проанализировать пропускную возможность задействованных элементов котла.
Виды котлов Вайлант

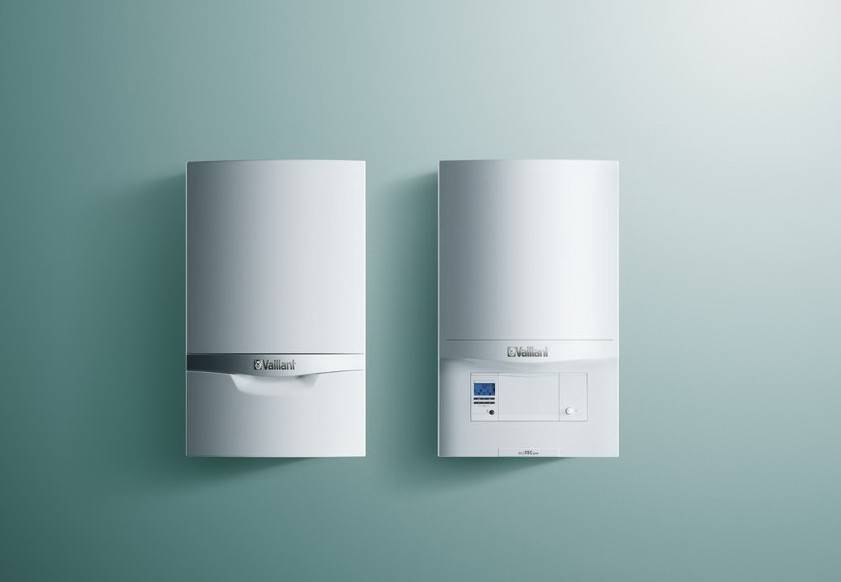

Газовый конденсационный котел Vaillant ecoTEC
Котлы Вайлант имеют большой модельный ряд. Их разделяют:
По способу установки:
Настенные котлы. Они имеют небольшой вес и размер, удобны в использовании, поскольку не требуют отдельного помещения. Настенные приборы имеют классический сдержанный дизайн, благодаря чему легко могут вписаться в любой интерьер.
Напольные котлы. Они отличаются большей мощностью (16–57 кВт), подходят для отопления дома или большого помещения. Теплообменник в них выполнен из чугуна, что обеспечивает и долговечность прибора, и самый главный недостаток напольного варианта – большой вес. Последние модели серии имеют две горелки, одна из которых обеспечивает постоянную температуру теплоносителя, а другая позволяет изменить температуру нагрева до более высоких цифр.
По числу контуров:
- Одноконтурные (VU). Они имеют один теплообменник и служат только для обеспечения теплом. Чтобы получить горячую воду, к такому котлу подключают дополнительно бойлер.
- Двухконтурные (VUW). Обеспечивают работу системы отопления и подают теплоноситель в контур ГВС.
По отводу продуктов горения:
Атмосферного типа (AtmoTEC). Это традиционный вариант исполнения – с открытой камерой сгорания. Такие котлы работают по принципу обычной печи с естественной тягой. Они монтируются только около дымохода и зависят от скорости движения воздуха снаружи здания. Их огромное преимущество – энергонезависимость.
Турбированного типа (TurboTEC). Это настенные аппараты с закрытой камерой. Продукты сжигания в них отводится принудительно (коаксиальный дымоход). Они энергозависимы, но имеют ряд преимуществ: оснащены вентилятором, что позволяет регулировать тепловую мощность, монтировать котел на любой стене дома.
Ошибки эксплуатации
Очень часто к неисправности работы прибора могут приводить неправильные действия самого владельца техники. Например, ошибку F28 газовый котел «Вайлант» может выдавать вследствие неправильного использования техники.
Чтобы исключить подобные поломки, в первую очередь нужно помнить, что агрегаты этой компании являются двухконтурными. Однако это не означает, что с их помощью можно одновременно производить отопление и подогрев воды. По умолчанию в настройках котла прописано, что он должен работать на отопление. Как только открывается кран с горячей водой, устройство автоматически переходит в режим подогрева. Когда вентиль снова закрывается, то агрегат самостоятельно переходит в режим отопления.
Если попробовать настроить его на работу в 2 режимах одновременно, то это неизбежно приведет к определенным неисправностям, включая ошибку F28. Котел «Вайлант» просто не предназначен для такой принудительной работы.
Также причинами неисправностей могут быть неполадки в газо- или электроснабжении. В этом случае необходимо вызвать специалиста и проверить все системы дома.
Профилактика
Как и любая другая техника котел требует своевременной профилактики.
Очистка бойлера
Очистку от сажи бойлера выполняют мягкой щеткой снаружи. Применение жесткой очистки недопустимо, поскольку пластины бойлера выполнены из меди, с антикоррозийным покрытием, которое нельзя удалять. Недостатком конструкции теплообменника является то, что он не поддается внутренней промывке, а использование антифризов или питание контура жесткой водой сокращает срок службы агрегата.
Борьба с отложениями и накипью
Проблема отложений еще большее имеет значение при работе вторичных бойлеров ГВС, из-за постоянной циркуляции жесткой воды через его контур. Это означает, что он еще сильнее забивается отложениями и накипью. Производитель позаботился об этой ситуации и создал условия для периодической промывки поверхностей нагрева контура ГВС. Его можно выполнить с помощью бустера с добавлением спецсредств к циркуляционному теплоносителю.
Далее прогоняют раствор в течение нескольких часов, растворяя и вымывая накипь.
Обратите внимание! Кроме того, рекомендуется поддерживать низкий температурный режим подачи горячей воды, не требующей ее разбавления холодной водой. В этом случае интенсивность накипеобразования, которая начинается с 60 °С, будет практически сведена к нулю
Обслуживание бачка расширения
Подлежат ежегодному обслуживанию расширительные бачки. Для этого котел наполняют водой до рабочего уровня в системе 1–1.2 бара. Если при этом из контрольного выхода расширителя появится вода, то нарушена герметичность мембраны бака и потребуется его замена.
Горелка и фильтры
Фильтры на газовой линии выполнены в форме сеточки, для обслуживания их извлекают и промывают водой. Газовая горелка также со временем засоряется продуктами горения, ее очищают щеткой с мягкой щетиной и пылесосом.
Диагностика
Появилась ошибка F28 на котле «Вайлант», что делать? В первую очередь, при возникновении подобных неисправностей не стоит сразу же начинать паниковать. Далеко не все знают, что абсолютно каждый котел от немецкой компании оснащен своей собственной системой диагностики, которая входит в состав электронного блока.
Все необходимые данные о работе системы можно получить также на жидкокристаллическом дисплее агрегата.
Также можно произвести и самостоятельные диагностические мероприятия. Сначала необходимо оценить, насколько прибор работоспособен. Для этого в первую очередь проверяются отводящие и подводящие соединения. Необходимо удостовериться, что отводы угарного газа, ГВС и конденсата полностью герметичны
Также нужно обратить внимание, чтобы в камере понижения давления отсутствовали серьезные загрязнения
На следующем этапе осуществляется проверка всей электрической проводки. Для этого нужно удостовериться, что разъемы и штекеры плотно «сидят» и не болтаются. В отводе конденсата и сифоне могут скопиться солевые или известняковые отложения, что также может повлиять на работоспособность агрегата. В случае появления таких загрязнений необходимо обязательно от них избавиться.
Иногда газовая горелка агрегата забивается нагаром. В этом случае ее необходимо очистить, а также обработать внутренние стенки всех рабочих камер и дымоход.
Наиболее распространенные проблемы с оборудованием
F20/F22/23/24 (F10|F11) – перегрев.
Ошибки возникают при снижении объема теплоносителя в системе, резком повышении температуры, ее запредельной разницей на выходе и входе в Вайлант.
Рекомендация: залить в контур воду, доведя давление до нормы (2±0,5 бар). Произвести сброс и пустить котел. Повторное появление ошибки – свидетельство неполадки.
Вероятные причины
1. Протечка. Автономный контур – система замкнутая и закрытая: естественное испарение жидкости исключено. Убыль теплоносителя возможна только при механических повреждениях или нарушении герметичности. Проблемный участок трассы (прибор) найти несложно осмотром дома по признакам сырости, пятнам и разводам. Протечка редко возникает в самом котле Вайлант: чаще в местах соединения труб или радиаторах отопления.
2. Снижение скорости циркуляции. Теплоноситель перемещается медленнее, а горелка котла функционирует в заданном режиме. Отсюда перегрев и ошибка Вайлант. В чем причина?
- Теплоообменник
- Труба
Воздушная пробка. Определить и нивелировать такую проблему проще всего. Нужно проверить все радиаторы на степень нагрева: резкий перепад температуры на отдельных участках контура укажет на «виновника». Даже если стоят автоматические клапана, следует стравить вручную – они нередко отказывают при некачественной водоподготовке.
Насос. Ошибка перегрева котла вызывается остановкой прибора или снижением числа оборотов вала.
Насос котла Vaillant
В первую очередь проверяется питающее напряжение и выставленная скорость. Некорректная работа насоса Вайлант может быть следствием отложения солей на крыльчатке. Нужно демонтировать перекачивающее устройство, произвести частичную разборку и промыть. После пуска котла ошибка перегрева исчезает.
Теплообменник. Образование наслоений в его полости – одна из вероятных причин. Постепенное уменьшение диаметра канала негативно сказывается на циркуляции жидкости, отсюда перегрев котла Вайлант и ошибка.
Рекомендация: если на объекте имеется альтернативный источник тепла, прибор нужно снять и передать на сервисное обслуживание. Самостоятельная чистка неэффективна, и после пуска котел Вайлант может через месяц-полтора снова встать. Качественное ТО подразумевает заполнение полости теплообменного прибора агрессивной жидкостью, выдержкой не менее суток с последующей промывкой под напором. На месте этого не выполнить.
F26 (F07) – проблема с газовой арматурой.
Следует убедиться в целостности проводов и надежности контактов. Самостоятельно менять нецелесообразно – необходимо еще и грамотно настроить.
F27 – ошибка симуляции пламени.
Вероятная причина – датчик ионизации: замыкание проводов, загрязнение электрода, сырость. Если котел длительное время простаивал, нужно снять кожух и просушить (направленной струей теплого воздуха).
F28 (F04) – неудачный розжиг.
Причин появления такой ошибки много. Самостоятельно можно проверить лишь поступление газа на горелку котла, его давление, надежность сигнальных цепей и заземления. Остальные дефекты – в счетчике, магистральном фильтре, арматуре Вайлант, трансформаторе, электронной плате – должен определять специалист.
F29 – сбои котла, проблема с повторным розжигом.
Вероятные причины ошибки при автономной газификации: поломка редуктора, оледенение, выработка СУГ. Остальные неисправности идентичны F28, самостоятельно не определить.
F33 (F05) – некорректная работа вентилятора.
Ошибка вызывается его поломкой, отказом реле протока, неисправностью в электронном модуле котла. Если питающая и сигнальная линии не повреждены, нужно обратиться к специалисту.
Вероятные причины
- Нестабильное давление в магистрали.
- Подсос воздуха. Если Вайлант работает на СУГ от баллонной группы, проверить все соединения.
- Проблема с датчиком ионизации котла. Его загрязнение может быть причиной ошибки F68: очистить от нагара.
- Газовый клапан котла Vaillant засорен
- Мусор в газовом клапане
Все остальное связано с некорректной работой газовой арматуры, горелки котла. Форсунки можно обслужить самостоятельно: пылесос, зубная щетка. Если и после этого ошибка Вайлант не пропадает, вызывать мастера.
– Не определяется давление больше 50 мбар.
Какие проверки выполняются перед первым пуском котла?
Для дальнейшей нормальной и безопасной работы, а также сохранения гарантии, любое оборудование требует соблюдения ряда условий:
напряжение в сети по нормам ПУЭ и обязательное заземление котла (между нолем и “землей” в идеале не должно быть потенциала, Vaillant допускает не более 1.5 Вольт)
соответствие системы в целом мощности установленного оборудования (недостаток мощности по отоплению или ГВС запрещает осуществлять пуск). Постоянная работа котла на пределе мощности быстро приведет к выходу из строя агрегата.
проверка соблюдения норм установки дымохода (для атмосферных котлов наличие тяги, для коаксиальных дымоходов вылет трубы и наклона в сторону улицы)
Более подробно изучить процесс ввода в эксплуатацию лучше в инструкции на конкретную модель котла.
Выбор проверочной программы (развоздушивание, заполнение системы) запускается включением котла и одновременным удерживанием кнопки “+” в течение 5 секунд. Активируется выбранная программа кнопкой “i”. Для котлов серии TEC предустановлено пять программ.
Нюансы монтажа и эксплуатации
Установку котельного оборудования производят специалисты газовой организации согласно инструкции к конкретной модели.
Особенности монтажа котлов Vaiilant:
- компоненты присоединения (держатель, крепеж) входят в комплект поставки;
- выдерживают минимальные монтажные зазоры сбоку, сверху и снизу;
- соблюдение дополнительных расстояний до горючих материалов не требуется;
- места сверления определяются по монтажному шаблону;
- вместо смазки используется только вода или жидкое мыло, чтобы не испортить уплотнители;
- по окончании работ соединения тщательно проверяют на герметичность.
Изделие имеет два уровня управления: пользователя и специалиста. Первый отображает основную информацию и дает возможность настраивать основные параметры системы с помощью клавиш и регуляторов. Второй используется для ремонта и технического обслуживания и защищен специальным кодом.

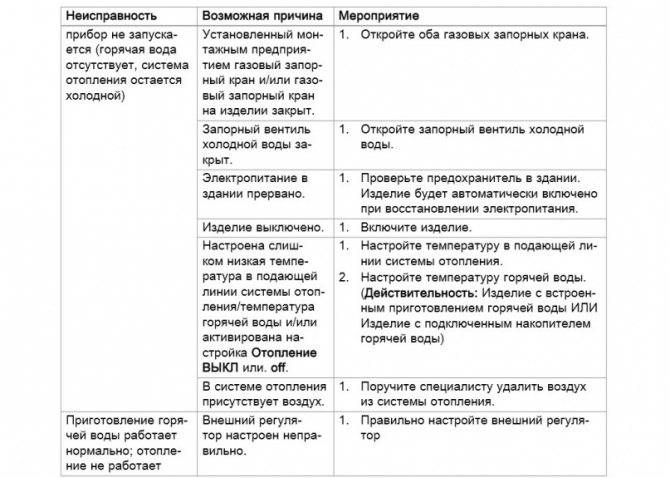

Возможные неисправности
Существует две группы проблем, возникающих при использовании газовых приборов отопления Вайлант. В первом случае котел полностью не работает, во втором — частично. Возможные причины неисправностей и меры по их устранению представлены в таблице.
В ситуации, когда система включена, дисплей может выдавать сообщения об ошибках. Что означают типичные коды неисправностей, их причины и методы устранения можно посмотреть в таблице.
Котёл вайлант просто не включается
Если дисплей котла не горит, при этом Вы точно уверены, что он надежно подключен к электросети, то вероятнее всего произошла поломка платы. К сожалению, программой самодиагностики не фиксируются внутренние ошибки работы платы и в случае повреждения котел просто потухнет. Достаточно часто эти повреждения можно увидеть визуально при осмотре платы.
У нас есть все необходимое для восстановления плат котлов серии TEC и MAX. Вот пример ремонта одного подобного случая (на плате сгорел модуль питания):
Ремонт был осуществлен в течение дня и плата передана довольному клиенту.
Vaillant – это качественная и надежная техника, но поломки электроники все равно иногда случаются. Плата котла – один из самых дорогостоящих его элементов, поэтому обращаясь к нам клиенты экономят внушительную сумму денег
Мы занимаемся ремонтом уже давно и все запасные части всегда есть в наличии, а ремонт занимает минимум времени, что особенно важно когда поломка произошла в отопительный период
Если Вы — обладатель газового котла Вайлант, не ждите, пока что-то сломается, чтобы изучить коды ошибок. Кто предупреждён, тот вооружён.
Ведь газовый котёл – техника сложная, от грамотных действий, в случае ЧП, будет зависеть, как в дальнейшем будет работать котёл Вайлант.
Неисправности чаще всего требуют профессионального подхода, но что-то можно сделать и самостоятельно.
Каждый котёл Вайлант имеет систему диагностики, входящую в состав электронного блока. Информация о состоянии агрегата выводится на ЖК-дисплей в виде кода (в т. ч. и о прошлых ошибках).
До прихода специалиста можно своими силами оценить работоспособность прибора:
- Все подводящие и отводящие соединения проверить на герметичность (сюда включаются отводы угарного газа, конденсата и ГВС).
- Проверить: нет ли загрязнений в камере пониженного давления.
- Проверить всю электрическую подводку: плотно ли сидят разъёмы и штекера.
- Отвод конденсата и сифон проверить на наличие солевых и известняковых отложений. В случае необходимости — очистить.
Осмотрите газовую горелку – она чаще всего забивается нагаром. Очищать так же нужно внутренние стенки рабочих камер и дымоходов. В газовом оборудовании копоти бывает не очень много, так что больших трудностей у пользователя не будет.
Схема подключения агрегата
Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:
- Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
- Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
- Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.
Вам будет интересно >> Характеристика одноконтурного газового котла с бойлером косвенного нагрева
Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.
Наиболее частые коды ошибок газовых котлов Вайлант
Большинство ошибок котлов Vaillant спровоцированы проведением работ по некачественно выполненному монтажу и дальнейшему настраиванию котла. Для настройки горелки и газового клапана на котле Vaillant необходимо использование газоанализатора. Но не все мастера выполняют это правило.
Настройка оборудования подробно описана в сопроводительных документах.
Газовый котел Вайлант ошибка f28, что делать и как устранить
Причин возникновения ошибки F28 в газовом котле Vaillant много. Если следовать официальным рекомендациям, то при возникновении такой ошибки рекомендуется вызвать мастера. Но иногда можно попробовать устранить ошибку своими силами. Ошибка появляется в следствии нескольких неудачных попыток запуска горелки.
Причины могут следующие: газ не доходит до газового котла, давление в газовой магистрали ниже допустимого значения, возникли проблемы с питающим напряжением, может потребоваться ремонт газового клапана.
Возникает резонный вопрос, как исправить ситуацию. Первым делом следует нажать на кнопку сброса. В зависимости от моделей она может обозначаться как перечеркнутый символ пламени или присутствовать надпись Reset. Если ошибка возникла из-за сбоя в электрической сети, то сброс параметров восстановит рабочее состояние.
После этого необходимо проверить давление газа в магистрали. Для этого можно воспользоваться кухонной плитой. Необходимо разжечь все имеющиеся конфорки и включить на максимальный режим. Если горят стабильно и с характерным оттенком, то, скорее всего давление газа в норме. Если в газе слишком много воздуха, то горение будет неровным.
Ошибка f75 в котле Вайлант, как устранить
Во всех моделях Вайлант присутствует датчик давления, отвечающий за регистрацию изменений. По норме должно произойти поднятие давления до 50 мбар за 20 секунд. Отсутствие таких показателей расценивается как неправильное функционирование циркулярного насоса. Для предотвращения перегрева оборудования происходит автоматическая блокировка и на экране отображается ошибка F75 в газовом котле Vaillant.
Еще одна причина — присутствие воздуха. Можно попробовать устранить неполадку перезапустив оборудования. Потребуется провести обслуживание, и проконтролировать давление.
Если указанные варианты не принесли должного результата, то придется снять насос и обследовать на присутствие отложений, грязи или износ. При присутствии износа может потребоваться замена насоса.
Ошибка f36, что означает и как ее устранить
Отображение ошибки F36 означает, что присутствуют проблемы в тяге. Причиной может быть как полное отсутствие, так и ее падение. Датчик фиксирует изменения и отправляет команду на остановку оборудования.
Если перезапуск не помог, то потребуется проверить дымоход. Проверьте, не появилось ли обледенение канала, прочистите решетку фильтра, избавьтесь от мусора, если он присутствует. Советуем проверить конструкцию на герметичность. Ненадежные стыки могут стать причиной ухудшения тяги.
Ошибка f29, как ее устранить
Если произошло затухание горелки и после нескольких попыток не получилось разжечь горелку, то на дисплее отобразиться ошибка F29. Необходимо попробовать перезапустить котел. Затем следует проверить поступление в оборудование газа. Если с давлением в норме, то следует проверить заземление.
Также советуем проверить работу отсечного клапана. Он монтируется на внутреннем газопроводе и может блокироваться после сбоя напряжения. Необходимо активировать клапан, и возобновить поступление газа. После проведенных ошибка пропадает.
Ошибка f22
При отображении ошибки F22 можно с уверенностью сказать, что защитная блокировка произошла от нехватки теплоносителя. Среди вариантов можно назвать следующие: неисправность проводки насоса, блокировка непосредственно насоса, недостаточно мощности оборудования или нехватка теплоносителя.
Ошибка f20
Если котел диагностировал F20, то произошло срабатывание предохранительного температурного ограничителя. Было достигнуто максимальное значение, и оборудование включило блокировку.
Проверка давления
Это еще одна процедура, которую можно выполнить самостоятельно при возникновении неисправности. Для того чтобы проверить давление, необходимо снять обшивку агрегата. После этого нужно откинуть распределительную коробку и закрыть запорный газовый кран. На следующем этапе производится ослабление уплотнительного винта, расположенного на газовой арматуре. После этого подключается цифровой манометр. Далее можно открыть запорный газовый кран и ввести прибор в эксплуатацию. После этого производится измерение давления. Если данные манипуляции не помогли, то можно попробовать и другие способы.
Популярные неисправности газовых котлов Vaillant
В процессе эксплуатации оборудования постоянно возникают ситуации, когда тот или иной узел оказывается под увеличенной нагрузкой и может выйти из строя.
Ситуации могут возникнуть самые разные, но большинство из них могут быть систематизированы и классифицированы как наиболее типичные. Производитель заботится о надежности работы своих агрегатов.
Конструкция каждой установки содержит набор специальных датчиков, которые мониторят состояние определенных деталей и оповещают пользователя при появлении сбоев режима или отказов того или иного элемента. Эти датчики составляют систему самодиагностики, которая подает сигналы на электронную плату управления.
Наличие такой системы значительно облегчает процесс локализации возникшей неисправности, позволяет обнаружить ее на ранней стадии. Код ошибки имеет приоритет перед другими системными сообщениями и выводится на дисплей в любой ситуации.
Это облегчает ремонт и обеспечивает сохранность дорогостоящей техники.
Ошибка F28 котла Vaillant: как исправить
Если нет желания разбираться в причинах и позволяют финансы, конечно же, можно отнести оборудование в сервисный центр. Однако самоделкины рекомендуют не опускать рук, постараться провести ремонт в домашних условиях.
Обращаю внимание, что речь идет о газовом оборудовании, поэтому необходимо соблюдать меры предосторожности. Агрегат необходимо выключить, чтобы полностью себя обезопасить
Мои действия во время поломки:
Мои действия во время поломки:
Мои действия во время поломки:
- Есть кнопка «снятие сбоя».
- Демонтаж оборудования.
- Проведение диагностики.
- Разбор котла.
Я знаком с устройством газового оборудования и первым делом проверяю электроды. Первая мысль — повредилась проводка. Если наблюдаются оголенные контакты, такую проблему устранить проще всего. Берется паяльная лампа, все становится на свои места. Однако при первом осмотре проблем с проводами не обнаружил, электроды все стоят на местах (по идее электронная плата должна получать сигнал).
Второй момент — это заземление. Оно проверяется при помощи тестера. Самое сложное — это клапан, по инструкции он обязан выдерживать определенное давление. В моем случае он явно барахлил и что делать, даже не догадывался. Решил просто заменить элемент, ошибка ф 28 пропала сама собой.
