Проведение геодезических работ и разработка исполнительной схемы котлована

Проведение исполнительной съемки фундамента

В зависимости от целевого назначения и материалов фундаменты могут быть деревянные, каменные или железобетонные, а также иметь сборную или монолитную конструкцию. По виду они делятся на ленточный, свайный, столбчатый и сплошной (плитный, состоящий из плит).

Контрольные геодезические измерения основания здания во время строительства помогают проводить своевременные изменения допущенных конструктивных нарушений, осевых отклонений или неточностей. По окончании монтажных работ наступает черед исполнительной съемки. Полученные сведения должны отображать результат на всех этапах строительства монолитных, сборно-монолитных и панельных домов.

Учитывая, что материалы входят в состав сопроводительной документации, от них зависит разрешение на продолжение работ.
При несоответствии фундамента нормам и стандартам, при наличии технических нарушений подземной части возведение зданий и сооружений запрещено.

Специалисты в процессе контрольно-геодезической съемки должны уделить внимание:

  • углам фундамента;
  • граням бетона;
  • правильному выносу осей конструкций;
  • анкерным болтам при их наличии;
  • выпускам монтажной арматуры для колонн;
  • высотным отметкам плит;
  • расположению ниш для сетей коммуникаций.

Для каждого типа фундамента есть свои особенности, на которые должны обращать внимание геодезисты. Требования к точности регулируются рядом нормативных положений, но в целом на ответственных элементах уровень допустимого отклонения не превышает 0,2 мм

Решение о продолжении строительства в первую очередь принимает главный архитектор проекта. Если все технические требования были соблюдены, тогда от фундамента и подземного основания можно переходить к возведению несущих стен и конструкций
инженерных сетей.

Что такое исполнительная съемка в геодезии

Что исполняют ваши нанятые строители? Танцуют джигу на стройматериалах или, следуя намеченному плану, возводят сооружение в соответствии со строительными нормами? На этот вопрос отвечают специалисты, выполняющие исполнительную съемку.

Необходимость контроля строительных работ обусловлена не только квалификацией строителей, но и погодными условиями, протяженностью их во времени и климатическими особенностями зоны строительства.

Всевозможные факторы в процессе возведения сооружений влияют на результат работы и далеко не всегда погрешности в строительстве зависят от человека. Но на всех этапах строительства имеется возможность провести контрольные измерения, выявить расхождения между проектной документацией и реальными показателями, привести эти значения в соответствие с планом застройки.

Поэтому исполнительную съемку подразделяют на:

  • промежуточные исполнительные работы — подтверждают достоверность и отображают скрытые, выполненные работы;
  • заключительную съемку — служит для обновления топографической карты с учетом вновь возведенного объекта.

В результате проведения исполнительной съемки вы получите чертеж-схему объекта и оцените реальное положение дел.

Видели ночь? А зиму? Знаете, что будет по весне с вашей стройкой? Вы же не хотите искать прошлогодний снег и специалистов выполнявших работы?

Так не проще ли заказать контрольные измерительные работы, чтобы не беспокоиться о надежности домов, мостов, дорог и прочих сооружений, нуждающихся во вмешательстве специалистов, проводящих .

Затратно? Не думаю. Знаю, что уверенно кладут кирпичи только на основание, исполненное в соответствии с гарантированным качеством.

Исполнительная схема котлована

Скачать исполнительную схему котлована (форматDWG) в масштабе съемки 1:1000
Скачать исполнительную съемку котлована в формате PDF

Исполнительная схема выемки котлована

Для достижения наивысшей точности определения объемов земляных работ, следует предварительно выполнить поверхностную съемку участка, будущего котлована. При большинстве случаев — в зависимости от местности, изначально удаляется поверхностный слой, после чего опять выполняется съемка.

Предположим, что поверхностный (плодородный) слой осваивает глубину от 1м до 1.6м на всю площадь котлована. После съемки определяется разница между поверхностью до начала разработки и удаленным слоем. В отличии от других пород, часть плодородной почвы сохраняется рядом со строительной площадкой, так как со временем ее используют для обратной засыпки отдельных участков и элементов благоустройства территории. Вот мы выполнили две съемки до и после разработки, в результате чего получили разницу поверхностей. Для точного расчета объема изъятой почвы можно использовать программную среду «Digitals Delta» Подробнее о функциях программы на

Народные умельцы предлагают скачать

рабочую версию Digitals с подробным описанием по ее установке. По желанию узнайте о .

Теперь относительно расчета. Из памяти ел. тахеометра скачиваются данные (как правило котлован можно снять с одной станции, что упрощает обработку, c тахеометрами, в которых есть функция передачи в виде XYZ координат). Полученный файл с расширением.CSV можно переименовать в.DAT и без проблем открыть его через Digitals). Следует выполнить съемку строительной площадки в целом, еще до вмешательства техники, ведь кроме основного котлована здания, могут быть разработаны несколько площадок под технические сооружения, подпорную стенку или прочее постройки. Еще будет склад грунта — съемка поверхности места складирования также необходима. Из личного опыта был случай, когда после передачи разбивочной планово-высотной основы под строительство, отметки поверхности рельефа и элементы гидрографии на участке — не совпали с чертежами относительно топографии по факту. В таких случаях следует немедленно оповестить проектную организацию с предоставлением наглядных сравнительных съемок, в которых будут указаны различия так, как можно столкнуться с серьезными недостатками в процессе работы будущих систем дренирования, канализации, водоотвода и благоустройства в целом.

Какая бывает исполнительная съемка?

Геодезическая исполнительная съемка разделяется на следующие виды.

  • Промежуточная, выполняется на протяжении всего цикла строительно-монтажных работ и подтверждает достоверность и качество выполненных СМР и является неотъемлемой частью исполнительной документации.
  • Окончательная, завершает процесс строительства, фиксирует реальную геометрию объекта и его расположение на местности, служит основанием для внесения изменений в топографические карты местности.

Исполнительные съемки бывают:

  1. Объекта в целом, позволяет определить его местоположение с деталировкой всех коммуникаций (колодцы, кабеля…), строений, подъездных путей и т.д. Чаще используют проектировщики, на основе полученных данных составляется цифровая модель местности (ЦММ), на которой проектируется и разрабатывается проект.
  2. Подземных, воздушных коммуникаций, исследуется их наличие, направление прохождения, врезки, пересечения, дополнительные элементы сетей. Это позволяет обеспечить защиту магистралей от повреждения при строительстве, а также задействовать их для нужд данного объекта.
  3. Котлованов, выполняется после выемки грунта и его очистки, определяется положение осей, отметки верхних и нижних точек, рассчитывается объем вынутого грунта для дальнейших фундаментных работ.
  4. Колоннообразных конструкций, отслеживается отклонения вертикальных конструкций, стен, ЛЭП, мачт и пр.
  5. Продольных и поперечных профилей автомобильных и железных дорог, контролируется геометрическое и высотное положение насыпи, так же и ее конструктивных элементов (водопропускные трубы, фильтрующие насыпи и т.д.)

Каждый этап строительства завершается контрольно-исполнительной съемкой и оформлением исполнительной схемы.

Проведение геодезической исполнительной съемки в строительстве позволяет обеспечить технологический контроль на каждом этапе строительства, что способствует надежности возводимой постройки и ее безопасной дальнейшей эксплуатации.

Так же на сайте есть множество примеров выполнения исполнительных схем по разным конструктивным элементам и сооружениям, которые можно скачать как в формате PDF, так и в формате разработки DWG.

Зачем создается исполнительная схема линейных объектов?

Детальный план расположения линейных сооружений – не просто требование строительных нормативов, он создается для последующего использования:

  • при его ремонте и реконструкции;
  • при земляных работах на участке прохождения трассы (строительство, планирование территории);
  • при подключении (изучении возможности врезки) новых потребителей к коммуникациям.

Наличие актуального ситуационного плана значительно сокращает время на изыскания при строительстве.

Исполнительная схема линейного объекта – автодороги, железнодорожного полотна – выполняется по отдельным участкам для контроля соблюдения геометрических параметров (насыпи, дорожной одежды, бордюров, поворотов, расширений), а также возможности своевременно исправить отступления от проекта. Для дорог геодезическое сопровождение с исполнительной съемкой – обязательное условие качественного строительства.

Схема для надземных кабельных линий содержит информацию о высоте размещения кабеля, расположении изоляторов, столбов (опор) и других сооружений, которые имеют отношение к объекту.

Для подземных коммуникаций исполнительная схема линейного объекта выполняется в виде плана и профиля продольных и поперечных сечений трассы с указанием технических характеристик трубопровода/кабеля. Точность схемы обеспечивается соблюдением всех нормативных требований при выполнении топосъемки. Одно из основных – выполнение исполнительной съемки до засыпки траншеи.

Геодезический планшет

Для фиксации информации, полученной в ходе геодезического исследования местности, кадастровые инженеры используют специальные планшеты. Они представляют собой ватман, наклеенный на жесткую поверхность, чаще алюминиевую или деревянную.

Приспособление удобно использовать при:

  • наземных полевых работах, для обозначения абрисов, нанесения обмера имеющихся на участке построек и для нанесения съемочного обоснования. Для получения точных сведений об объекте геодезист использует специализированные инструменты, в том числе GPS-приборы и тахеометры;
  • создании копий уже имеющихся геодезических планов;
  • обработке материалов, полученных в ходе проведения землеизмерительных работ, в том числе создание карандашного изображения местности и проведения дополнительных вычислений.

Геодезический планшет на этапе отрисовки плана местности выглядит следующим образом:

Оформление исполнительной документации

Исполнительная документация, оформление которой является обязательным, это документы, которые требуются в процессе строительства. Сведения, записанные в ней, используются при ремонте и обслуживании готового здания, прокладке или замене инженерных сетей. Для этого создана специальная форма для заполнения и изготовлены бланки.

После завершения земляных работ составляются первые схемы, в которые вносятся следующие сведения:

  • фактические и проектные размеры котлована;
  • крутизна откосов;
  • отметка верхней бровки котлована;
  • количество извлеченного грунта.

Чтобы отделить планируемые значения от реальных показателей, в исполнительной схеме котлована применяют следующее правило: фактические размеры указывают над линиями, а проектные – под ними.

Под схемой котлована обязательно приводится таблица, которая содержит общие сведения о проекте:

  • наименование объекта;
  • его шифр и номер;
  • вид строительства;
  • стадия строительства;
  • наименование организации, которая занималась составлением документа.

Здесь же могут быть указаны дополнительные сведения, примечания, касающиеся хода строительства. Например, причины отклонения от начального вида планировки.

В следующем видеоролике приводится пример, как составляется исполнительская схема:Подготовка котлована – это начальный и важный этап работы, от правильности выполнения которого зависит качество и долговечность строящейся конструкции. Эта работа включает в себя исследование местности и почвы, перепланировку коммуникаций и закрепление зыбкого грунта. Все измерительные работы, в том числе сравнение реальных значений с расчетами в проектной документации, выполняются группой геодезистов, периодически выезжающих на место стройки. Полученные таким путем данные заносятся в схему для дальнейшего использования в обслуживании нового здания.

Суть и принцип составления исполнительных схем котлована и сопроводительных таблиц. Какие сведения получают при геодезической контрольной съемке. Нормативные положения по исполнительной документации.

Исполнительные схемы котлованов
являются составной частью строительной технической документации. Их оформлением занимаются специалисты после окончания контрольной геодезической съемки. На начальном этапе строительства работы с котлованом занимают основное время, потому что необходимо детально изучить соответствие сделанных меток проектным значениям при производстве земляных работ.

Важно определить отклонения отметок дна котлована на участке укладки фундамента и остальных конструкций, включая инженерные сети коммуникаций. Разница с проектными значениями может быть не более +/-5 см

Схемы оформляют по установленному государственному стандарту – РФ ГОСТ Р 51872-2002 для производственных, офисных и общественных зданий, промышленных сооружений, многоэтажных домов.

Необходимость проведения

Под геодезической съемкой понимаются комплексные работы, которые начинаются с того, что определяется географическое расположение объекта, готовящегося к постройке. Учету подлежит целесообразность технического и экономического расположения. Определяют насколько качественные грунты и их состав, возможно ли использовать в качестве ресурса строительного назначения.

Помимо того, что измерительные работы на местности требуются для разных видов проектной деятельности, также относительно производства всего комплекта работ геодезической направленности можно получить точную планировку надела, где отражены все размещенные на нем постройки, сооружения и линии технологического значения.

Образец геподоснова плана

Данный план получил наименование геоподоснова и его выполнение происходит в масштабе, равном 1:500. Срок, в течение которого данный акт считается пригодным, составляет четыре года.

За этот период требуется осуществить весь комплекс проектных работ, которые необходимо провести на участке. Результатом производства съемки геодезической направленности можно получить план надела, где отражаются все его размерные характеристики, которые имеют привязку к объектам, расположенным на земле. Также отражаются данные для всех видов проектирования сооружений и зданий.

Зачем составляется исполнительная схема котлована?

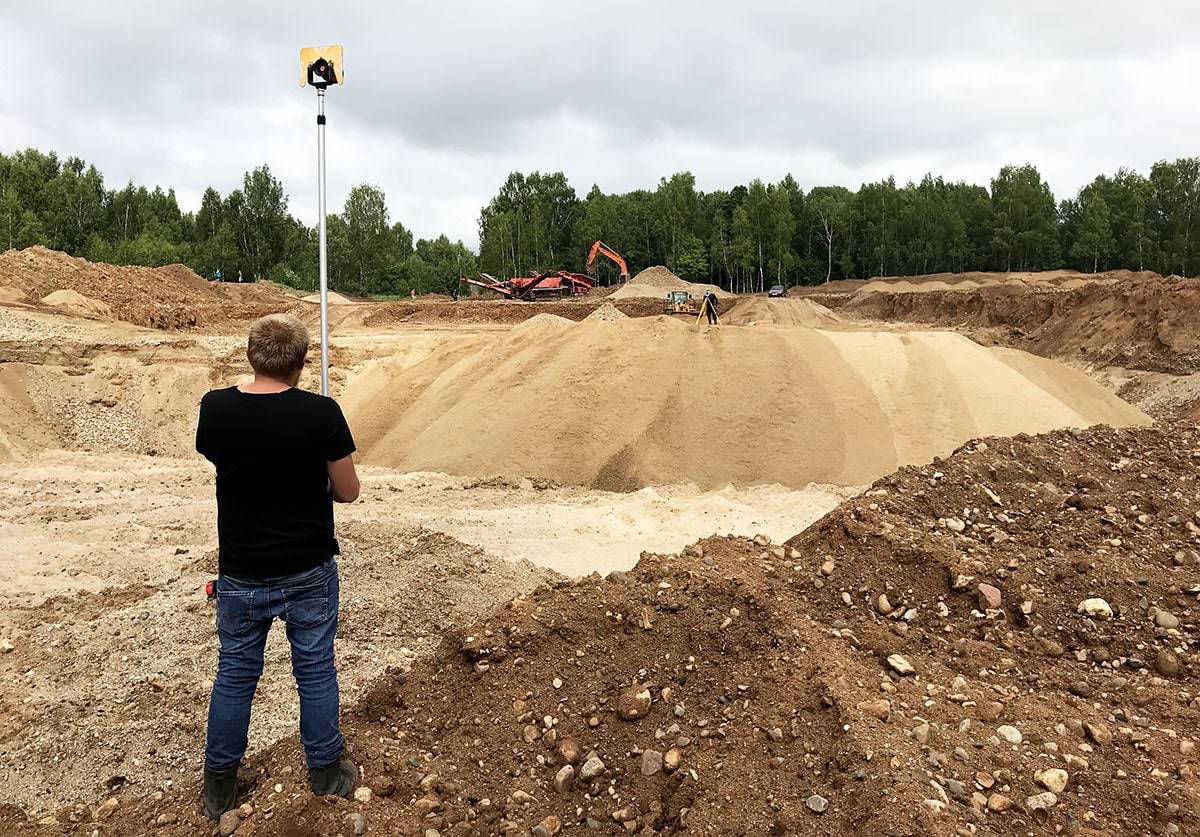

Инженерно-геодезическая исполнительная съемка котлована производится с целью – обеспечить контроль качества и учет объемов выполненных работ. Исполнительные схемы позволяют сверить фактическую ситуацию с проектными данными, выявить возможные несоответствия и устранить найденные отклонения от проекта. Анализ подготовленной схемы дает строителям возможность точно определить величину превышения нормативных строительных допусков, установить причину отклонения (ошибки возможны и во время выноса проекта в натуру, и в ходе работы землеройной техники), принять правильное решение по устранению обнаруженных недостатков.

Исполнительная схема разработки котлована должна быть составлена, когда строительно-монтажные операции по укладке фундамента еще не начаты. Иначе, устранить возможные дефекты, выявленные благодаря этой схеме, станет дороже и затруднительнее.

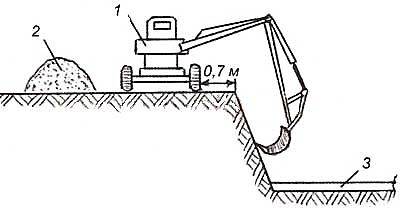

Последовательность копки

Кажется, что очень просто выкопать траншею и котлован под фундамент. На самом деле процесс подготовки котлована – дело сложное, требующее учета многих деталей и соблюдения определенного алгоритма.

Необходимо, например, учесть не только глубину, форму сооружения

Также следует обратить внимание на расположение в зоне копки объекты: деревья, коммуникации, постройки, памятники архитектуры. Возможно в связи с их нахождением в непосредственной близости придется увеличить глубину котлована

Потому что по требованиям СНиП, траншея под фундамент возводимого здания должна быть расположена глубже, чем котлован уже построенного. Это позволит избежать давления оказываемого на рядом стоящую постройку, которое может стать причиной ее разрушения.

Но самой сложной и опасной частью работы считается подземная копка. Чтобы избежать оползаний почвы и других проблем, необходимо придерживаться определенной последовательности:

Для чего выполняется исполнительная схема обратной засыпки котлована?

Наряду с исполнительной схемой подготовленной выемки, планом съемки уложенных в нее конструкций, важным документом является и составляемая по окончании всех земляных работ исполнительная схема обратной засыпки котлована или траншеи. Геодезическая съемка поверхности земли, образовавшейся в результате выполнения обратной засыпки, проводится с целью вычисления объема грунтовой массы, использованной для засыпки свободного пространства выемки после укладки в нее элементов фундамента, труб и т. д. Расчет заполненного грунтом пространства выполняется путем сравнения результатов этой съемки с предыдущими исполнительными схемами.

Все виды исполнительных съемок земляных выемок, вплоть до завершающей съемки обратной засыпки грунта, производятся, используя одну систему плановых координат и высот (в Московской области это – МСК-50), а также единую геодезическую разбивочную основу.

Такие топогеодезические документы, как исполнительная схема котлована фундамента, схема траншей для прокладки подземных коммуникаций или других выемок инженерного назначения, могут быть заказаны компании «Московская геодезия» в любом уголке Московской области.

Построение

Описание основы складывается из нескольких этапов, проведение каждого из которых должно выполняться с учетом существующих норм.

Так, такой процесс складывается из следующих этапов:

  • Составление плана построения основы;
  • Вынос определенных исполнителем разбивочных осей;
  • Формирование внешней разбивочной сети;
  • Вынос зоны закладки знаков.

Составление плана

Создание плана является начальным этапом осуществления построения и осуществляется с учетом стадий проектирования и того, в какой очередности будет производиться возведение объектов.

Параллельно с этим следует учитывать:

  • Размещение уже имеющихся на площадке построек и тех, которые планируются к прокладке согласно утвержденным проектам строительства;
  • Обеспечение сохранности тех знаков, которые являются фиксирующими пунктами;
  • Температурные и другие процессы, которые могут оказать неблагоприятное воздействие на возводимый объект или прокладываемую коммуникацию, в связи с чем процесс эксплуатации может быть затруднен и, впоследствии, невозможен ввиду утраты необходимых характеристик сооружения;
  • Необходимость применения разбивочной основы уже в процессе осуществления эксплуатации здания, а также проведения работ по расширению, реконструкции с изменением определенных параметров или перестройки.

Вынос в натуру

Кроме того, такие работы производятся для достижения задачи по переносу разбивочных осей в натуру.

При осуществлении выноса в натуру центральных разбивочных основ сооружения, они формируются в таком виде:

  • Красных линий или других обозначений, принятых в строительстве;
  • Любых типов геодезической сетки или строительной. При этом масштаб может приниматься 50, 100 или 200 метров.

Внешняя разбивка

Формирование внешней разбивочной сети осуществляют посредством отображения геодезической сетки. Все имеющиеся ее пункты фиксируют относительно выноса оси, отдельно выделяют углы, которые образованы посредством пересечения осей, выступающих главными.

Также при обозначении внешней разбивочной оси учитывают следующее:

  • Необходимость формирования наружной сети;
  • Потребность основания высотной сетки не менее, чем в 2 репера;
  • В зависимости от параметров возводимых зданий или прокладываемых коммуникаций обеспечение требования по совмещению пунктов нивелирной и плановой разбивочной сети.

Отдельным моментом будет являться формирование высотной геодезической разбивочной основы– такой процесс осуществляется посредством согласования с условиями нормативных документов, которые были оформлены с учетом распорядка возведения и утвержденных параметров здания или коммуникаций.

Для того, чтобы осуществить проверку качества выстроенной высотной ГРО применяется методика определенных расчетов с учетом инженерных критериев, при осуществлении которых во внимание принимаются специальные условия по допуску к дальнейшим работам, что были согласованы с планом строительства

Вынос зоны закладки знаков

Вынос такой зоны осуществляется с соблюдением требования того, что он должен быть отображен в генплане. Параллельно с этим зону закладки также требуется размещать и в тех чертежах, которые требуются с целью отображения всех сооружений, согласно предполагаемого их расположения.

Заключение

При наличии претензий к окончательному результату работы при вводе здания в эксплуатацию, заказчик имеет право заказать геодезическую сверку. Как правило, ее проводит независимая инженерная организация.

По окончанию таких работ предоставляется проект-описание соответствия выполненной работы техническим требованиям.

Заказчик на основании выявленных нарушений, имеет право обратиться, в суд для возмещения ущерба. При этом все сведения о геодезистах, осуществлявших до начала капитального строительства ГРО, берут из акта освидетельствования геодезической основы объекта капитального строительства.
