Как подключить точечные светильники: схемы, порядок работ

Подключение точечных светильников на 12 В

Для напряжения 12 В можно использовать все предложенные выше схемы, но дополнительно кабель выключателя нужно завести на преобразователь, после него на выходе уже пускать на лампы. Если площадь у комнаты значительна или для нее предусматривается большое количество светильников, то лучше подключать их к двухклавишному выключателю. Для такой схемы понадобится два блока питания или трансформатора. В этом случае схема будет иметь две ветви. Можно также отыскать выключатели на три клавиши или разместить несколько, и еще немного усложнить схему. Лучше всего расправляется с многофункциональной освещенностью в больших пределах прибор диммер.

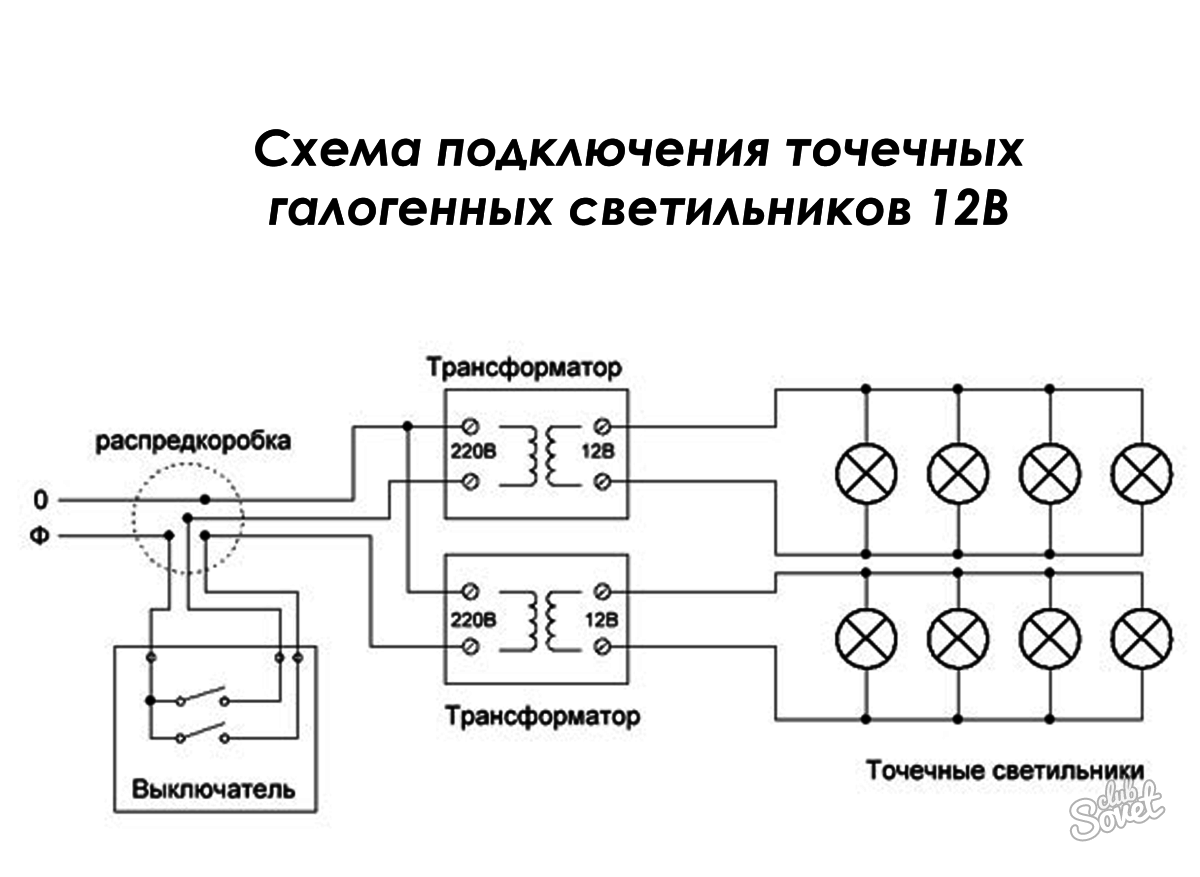

Схема подключения светильников на 12 В отличается лишь наличием трансформатора. Представлен наглядный пример для подключения осветительных приборов к выключателю на две клавиши.

Как соединять между собой

Когда установлен подвесной потолок, на нем вырезают отверстия для ламп. До того, как вырезать их, требуется принять в расчет расположение устройства на конкретную глубину, учитывая швы.

Отверстия под осветительные приборы на потолке просверливаются с помощью спецкоронок по дереву либо дрелью с фрезой. Кроме того, указанные инструменты используются в целях монтажа коробки для розетки в стену. Когда приспособление обладает квадратной формой, возможно использовать электрический лобзик. Диаметр отверстия делается на 0,3-0,4 см меньше наружного диаметра лицевой части лампы. На натяжном потолке специалисты монтируют под светильники термокольца, чтобы покрытие не портилось от перегрева. Для создания отверстия для точечных светильников, требуется:

пользоваться лишь предназначенным для этих целей инструментом;
до начала работ разметить отверстия и диаметр;
не фиксировать плиты из гипсокартона, пока не просверлено каждое отверстие;
чтобы не просверлить отверстие возле каркасного элемента (устройство иногда не входит в глубину потолка) рекомендовано воспользоваться магнитом для нахождения.

Через просверленное отверстие необходимо вывести провод и подключить его к клеммной колодке, когда на цоколе отсутствуют зажимы. Для всех светильников используются по 2 провода 11 см в длину. Чтобы подключить, они оголяются (1-1,5 см). Один конец подсоединяется к клемме, а другой — к кабелю.

После подсоединения в сделанные на потолке отверстия вставляются светильники, зажимая усики-пружины, присутствующие во всех конструкциях. В отверстии они расходятся, светоэлемент фиксируется. Остается закрутить лампочку и надеть накладку. Самостоятельный монтаж светильников будет завершен.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

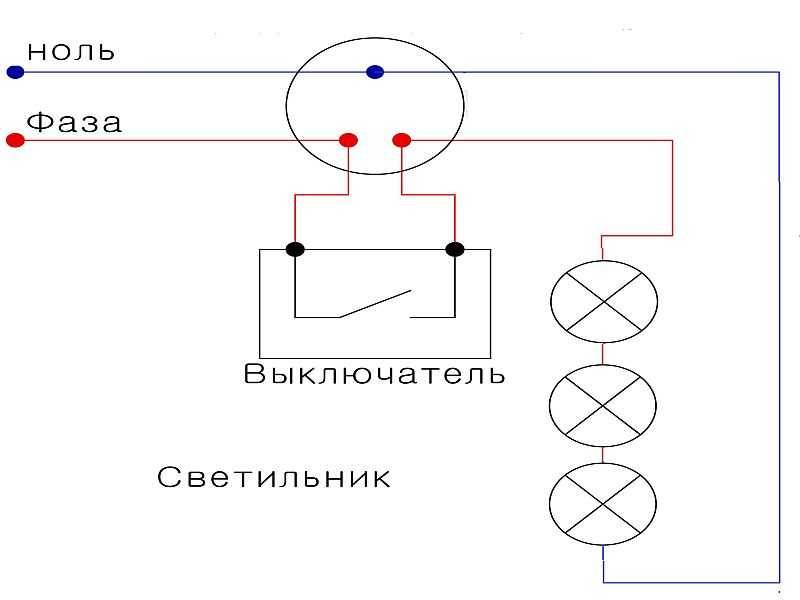

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Дизайн и стилевые направления

Современные производители предлагают большое количество различных вариантов мебельных светильников, которые при правильном подходе замечательно впишутся в любой интерьер. Интересный прибор подчеркнет самый смелый дизайн. Особым разнообразием отличаются итальянские светильники (точечный свет).

Например, на кухне готовить или убираться будет удобнее, если свет будет холодным, а вот обедать приятнее в «теплом» месте. То же самое и в спальне. Складывать вещи или собирать постель удобнее, когда свет холодный, а читать перед сном – когда он теплый. Собираясь устанавливать светильники, подумайте, для каких целей вам нужен свет в конкретном месте.

В стиле хай-тек лампы холодного цвета подчеркнут хромированные и серо-стальные элементы интерьера. В стиль лофт лучше впишется теплый свет. Необходимо заранее продумать, какие лампы вам необходимы – исходя не только из потребностей, но и из стиля.

С помощью подсветки можно расставить акценты в интерьере. Например, можно подсветить то, что вы хотели бы выделить, что кажется наиболее удачным, и оставить в темноте не самые удачные решения.

Накладные светильники бывают самых разных форм и размеров: треугольные, квадратные или круглые. Вы можете подобрать любые варианты – в зависимости от ваших потребностей и стиля. Кроме того, металлическая фурнитура может быть выполнена под серебро, бронзу или золото. Поэтому подобрать подходящие светильники может любой (даже самый взыскательный) потребитель.

Подключение коммутаторов

Провести подключение двух проходных выключателей для того, чтобы осуществлять коммутацию двух электрических приборов, можно только одним единственным способом, поэтому допустить ошибку нельзя. Но если вы не знаете, как подключить два выключателя на две лампочки, лучше обратитесь к схеме — в ней есть определенные сложности. Далее в статье приведена схема, по которой можно подключить одну лампу.

Это типовая схема, на которой видно, что проходные выключатели подключаются последовательно в разрыв цепи питания, причем соединяются проходные выключатели одним двухжильным проводом. Если внимательно присмотреться к схеме, то можно увидеть, что питание можно размыкать и замыкать при любом положении выключателей.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Мебельные светильники: зачем они нужны на кухне?

В процессе готовки и мытья посуды требуется хорошее ровное освещение места работы. Но в большинстве случаев кухонный гарнитур располагается в два яруса, и, встав спиной к основному освещению, человек практически полностью заслоняет свет, что создает некомфортные условия для выполнения работы. Решить эту проблему поможет установка мебельных светильников.

Кроме того, этот вид освещения являются важным декоративным элементом, придающим кухне современный, изысканный и оригинальный вид.

В небольших кухнях мебельные светильники могут использоваться даже для организации основного освещения.

Конструкция приборов и разновидности

Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.

Любой точечный светильник состоит из нескольких основных элементов:

корпус устройства с лапками, дополненными пружинами и использующимися для крепления патрона;
отражатель, позволяющий задавать направление светового потока;
декоративная панель, крепящаяся снаружи;
источник света.

Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.

Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.

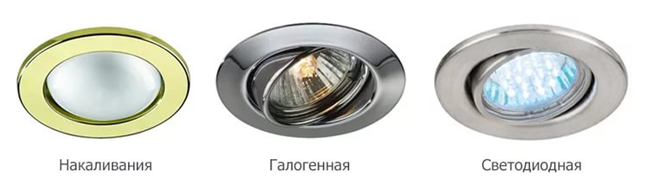

Все без исключения светильники классифицируются по типу используемых источников света и бывают:

галогенные;
люминесцентные;
светодиодные.

В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.

Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.

Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %)

При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность

Какой тип светильника выбрать?

В точечный светильник можно установить любой тип лампы – светодиодную, галогенную, лампу накаливания. Рассмотрим каждый тип подробней.

Потолочные светильники с галогенными лампами можно использовать в подвесных системах с небольшой высотой. Это безусловное преимущество, ведь такое освещение можно использовать практически во всех конструкциях. Галогенки дают интенсивный яркий свет, что весьма ценно, но зато замена их не так проста – сначала нужно снять фиксирующее кольцо, и только тогда можно перейти к замене.

При правильной установке, такой светильник будет служить раза в 2-3 дольше, чем обычный, еще и экономия электроэнергии при этом немалая.

Точечный светильник может быть оснащен и лампой накаливания. Это конечно редкость в таком типе освещения, но изредка встречается. Использовать такое устройство можно только при высоких потолках, потому что лампы накаливания сильно нагреваются. Подключение и замена таких ламп предельно проста и всем хорошо известна, но и срок ее службы совсем небольшой.

Светодиодные светильники – самый оптимальный выбор на данный момент. Светодиоды, использующиеся в данном устройстве, имеют массу преимуществ:

максимально экономны – меньше всего потребляют электроэнергии
долговечны– имеют самый долгий срок службы
обеспечивают яркий, интенсивный свет.
компактны – могут использоваться тогда, когда расстояние между базовым и декоративным потолком небольшое.
не нагреваются при работе – поэтому не будут повреждать материалы потолочной конструкции.

Есть светодиодные лампы разного оттенка, потому подобрать освещение, максимально гармонирующее с вашим интерьером – не проблема. Установка их имеет некоторые особенности, однако, без серьезных трудностей.

Технические особенности

Расположение осветительный приборов на натяжном полотне рассчитывается еще на стадии замера. Само покрытие нуждается в предварительном раскрое, при котором учитываются все возможные отверстия:

для труб;
для дымоуловителей;
для вентиляции;
для камер видеонаблюдения;
для крюков для различных подвесов (например, плетеных подвесных качелей)
для подвесных люстр;
для точечных светильников.

Уже натянутое полотно нельзя разрезать самостоятельно, поэтому необходимо уже при заказе четко понимать, что и где будет располагаться. Как правило, в монтажных организациях знают, как правильно расположить светильники на натяжном потолке. При этом часто заказчику предлагают шаблонные варианты из каталога выполненных работ, однако ими далеко не исчерпываются возможности светового дизайна.

Габариты и форма

Точечные светильники идеально подходят в качестве дополнительного освещения в больших комнатах. Сюда относятся:

гостиная

детская комната

спальня

кухня

А в качестве основного источника освещения, они подойдут для небольших помещений:

ванная

коридор

Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.

Из-за этого приходится уменьшать общую высоту потолка в комнате. Размер ниши будет зависеть от типа спота.

Поэтому при покупке в магазине, обращайте внимание не только на то, как они светят или дизайн самого плафона, но и на габаритные размеры. Иначе вы будете неприятно удивлены уменьшением размеров своей комнаты

Например:

для светильников с лампами накаливания потолок опустится на целых 12см

с галогеновыми лампами – от 4 до 8см

со светодиодными – 5-6см

Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.

А точечные делать в качестве дополнительных. При этом опустив для них потолок, лишь в необходимых участках комнаты.

В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.

Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.

Также встраиваемые светильники идеально подойдут для маленьких и продолговатых коридоров. Их легко можно распределить по всей площади, и тем самым добиться равномерного освещения.

Фактически коридор — это проходная зона

И заниженный потолок здесь, не особо привлечет к себе внимание

Одна из немаловажных ошибок, которая может испортить весь дизайн – цвет корпусов точечных светильников.

Самым простым и подходящим под любой стиль помещения будет спот белого цвета.

Именно белого, так как данный светильник превратится в часть потолка, и будет совсем незаметен.

В отличие от точечных моделей золотого, серебряного или бронзового цвета.

Здесь разницу можно увидеть невооруженным глазом.

Расстояния между светильниками и отступы

Вот основные расстояния, которых следует придерживаться при выборе места расположения точечных светильников в натяжном потолке:

от края стены до первого светильника нужно соблюдать минимальный отступ в 20см

минимальное расстояние между встроенными потолочными светоточками составляет 30см

если потолок состоит из нескольких сварных полотен, то корпуса ламп должны располагаться в 15см от шва

Подключение светильников к сети электроснабжения

Точечные светильник для натяжных потолков могут быть подключены двумя способами: с питанием 220 и 12 В.

У каждой из этих схем есть как свои недостатки, так и преимущества.

Выбор же между ними следует делать еще до того, как начнется монтаж натяжного потолка. Обосновывается это требование тем, что электропроводка, а также все вспомогательное электрооборудование должно быть уложено еще до того, как будет натянуто потолочное полотно.

Потом до электрики будет уже попросту не добраться без демонтажа полотна.

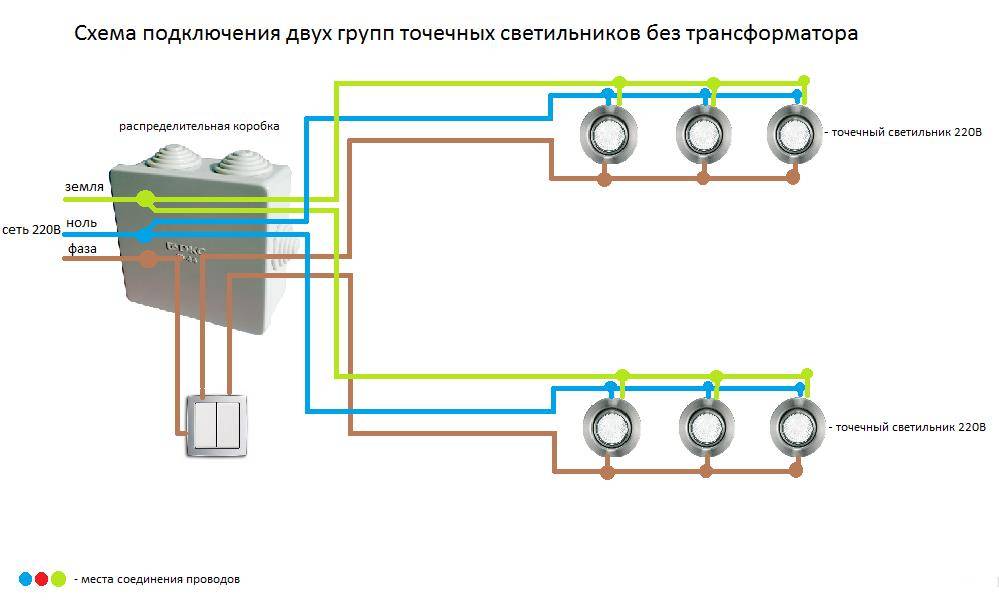

Подключение по линии 220 В – это наиболее простая схема, целиком и полностью повторяющая подключение обычных светильников на традиционном потолке. Провод «рабочий ноль» идет непосредственно к светильникам, а «фазный» проходит через выключатель. При этом светильники можно объединять в группы, для управления которыми достаточно лишь воспользоваться многоклавишным выключателем.

Преимущества подключения по линии 220 В:

элементарная схема электропроводки;
нет ограничений для протяженность линии;
возможность применять провод малого сечения, т.к. сила тока сравнительно мала.

Недостатки подобной схемы:

лампы имеют не самый рекордный срок службы;
высокое напряжение представляет собой опасность.

Подключение светильников, рассчитанных на 12 В более привлекательно в плане безопасности. Кроме того, низковольтные источники света обладают более долгим сроком службы, чем их высоковольтные аналоги. Однако схем подключения в этом случае будет чуть более сложной, поскольку в нее должен быть включен электронный источник питания.

Достоинства подключения по 12 В следующие:

полная безопасность,
наличие встроенных систем защиты от коротких замыканий,
долгий срок службы всех приборов.

Выбирая источник питания на 12 В, следует обратить внимание на его мощность, выходное напряжении и силу выходного тока. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы

Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности

Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности.

Как видно, самостоятельный монтаж светильников для натяжного потолка и их подключение к сети – дело вполне посильное даже начинающему мастеру. И сложность монтажа совершенно не зависит от площади потолка и его конструкции.

Даже причудливые и оригинальные многоуровневые натяжные потолки можно самостоятельно снабдить не менее оригинальными светильниками.

К тому же, технологии бытового освещения не стоят на месте. Постепенно появляются модели светильников, ранее требовавших установки дополнительного оборудования, а теперь же выпускаемые в корпусах стандартных типоразмеров. Так случилось и с галогенными, и со светодиодными источниками света. Поэтому создание уникальной системы освещения на базе натяжного потолка – очень увлекательное и несложное мероприятие.

Предлагаем ознакомиться с видео, в котором показан процесс установки и подключения точечного светильника в натяжной потолок:

Как найти «питание» для светильника?

Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:

Розетка электроснабжения;
Выключатель общего освещения;
Собственно распределительный щиток.

Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.

Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.

Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.

Виды и различия

Точечные светильники бывают встраиваемые, накладными, подвесными и внешними. Встраиваемые не имеют как такового плафона или корпуса, они состоят из крепежных частей, патрона и декоративной рамки, в патрон устанавливают лампочку, например, с цоколем GU10 или других типов. Декоративная рамка располагается на внешней стороне гипсокартона или другого облицовочного материала, то есть со стороны зрителя.

Встраиваемый точечный светильник

Иногда лампочка закрывается декоративным рассеивателем или дополнительной частью корпуса – внешними плафонами, «висюльками» и прочим.

Спот с внешним плафоном в виде кристалла

Накладные точки удобно устанавливать для подсветки мебели, например, на полках, они не требуют наличия свободного пространства за плоскостью, как встраиваемые.

Подвесные споты представляют собой что-то среднее между точечным светильником и люстрой.

Наружные споты могут по конструкции напоминать небольшие прожекторы, такие устанавливаются в галереях для подсветки картин, в магазинах для подсветки витрин и дома в качестве направленного источника света, например, над кроватью, чтобы было удобно читать перед сном.

Стоит отметить, что точечными могут быть светильники необычных конструкций, таких как трековые осветительные системы, о них мы недавно публиковали статью на сайте, между прочим.

Пошаговая инструкция

Весь процесс демонтажа люстры своими руками можно представить в виде простейшего алгоритма действий:

Отключение электричества.
Подготовка инструментов.
Снятие с каркаса люстры декоративных элементов, плафонов, лампочек.
Демонтаж декоративного основания.
Отключение проводов.
Работы с креплением.
Снятие каркаса с потолка.
Изоляция оголенных контактов.

Несмотря на кажущуюся простоту действий, каждый этап характеризуется своими нюансами.

Снимаем плафоны, декоративные элементы и составные части

После полного отключения света с вводного щитка можно приступать к «разоружению» светильника. Конструкция большинства осветительных приборов похожа. Она включает в себя следующие составляющие:

декоративный колпак (чашка);
провода;
каркас из металла или пластика;
плафоны;
патроны для лампочек;
навесные декоративные детали (в зависимости от модели).

Сначала снимаются все навесные элементы и плафоны.

Вторым этапом идут лампы накаливания или их светодиодные аналоги. Далее отвинчивается кольцо или шайба фиксирующая колпак и последний аккуратно спускается вниз, предоставляя доступ к схеме подключения.

Обесточиваем и отключаем провода

Обесточивание помещения производится в самом начале работ. Для этого можно воспользоваться выключателем, но целесообразнее и безопаснее будет вырубить автомат электрощитка.

Отключаются провода довольно просто. При скрутке и ручном изолировании достаточно аккуратно ножом срезать слой изоляционной ленты и отсоединить контакты люстры от кабелей проводки.

При использовании клеммников, нужно нажать на рычажок или отжать пружину (в зависимости от модели зажима) и освободить контакты.

Демонтаж люстры с крепления

Существует несколько способов того, как можно снять люстру с потолка. Все зависит от способа ее изначального монтажа.

Крюк

Анкерный крюк – наиболее часто встречаемый способ монтажа потолочных светильников. Снять в этом случае люстру очень просто. Достаточно опустить закрывающий колпак, просунуть руку в отверстие, нащупать крюк и аккуратно снять с него каркас люстры. После чего отсоединить все провода.

В случае большого веса или объема подвесной конструкции работы лучше всего производить вместе с напарником.

Монтажная планка

Крепежные планки используются для крепления массивных и тяжелых источников света. После разбора всех съемных конструкций люстры, а также снятия защитной декоративной чашки-основания можно получить доступ к крепежному элементу – планке.

Крепеж планки производится на гайки, которые необходимо раскрутить, после чего можно снять каркас и отсоединить контакты. После этого, если необходимо можно снять саму планку, открутив шурупы и вытянув ее в отверстие полотна. Последним этапом идет изоляция проводов.

Крестообразная планка

С крестообразной планки люстра снимается практически так же, как при продольном виде крепления. После освобождения декоративного колпака, аккуратно выворачиваются шурупы из системы креплений, и основание люстры снимается с платформы.

В некоторых случаях снимается вся система крепежа, состоящая из бруса или куска влагостойкой фанеры. Для этого необходимо вывернуть саморезы, отсоединить подвесы и провести изоляцию контактов.

Другие типы

Двутавровая монтажная планка применяется при навесах самых массивных и тяжелых приборов освещения. Ее демонтаж аналогичен работам с крестообразным аналогом, с тем исключением, что ее основание более прочно и крепится к перекрытию большим количеством саморезов.

Демонтируем крепление люстры

В ходе капитального ремонта нередко требуется полностью очистить потолочные перекрытия. А это значит, что нужно не только снять профили и натяжное полотно, но и снять крепление, состоящее из закладной и регулируемых подвесов.

Закладная представляет собой деревянный брус, который крепится к основанию потолка на саморезы или кусок влагостойкой фанеры на подвесах. Для того чтобы снять эту систему с бетонной плиты достаточно открутить саморезы, на которые она крепится.

После демонтажа стоит заняться проводами. Если они не промаркированы, то с помощью индикаторной отвертки и мультиметра необходимо их обозначить и заизолировать или поместить в клеммники. Нельзя забывать об обязательном отключении электроэнергии во время проведения любых работ, в том числе, когда снимаете люстру.
