Схема крепления металлочерепицы к обрешетке и как правильно крепить кровлю саморезами чтобы избежать протечки?

Контробрешётка под металлочерепицу

Назначение контробрешётки под металлочерепицу сводится к созданию зазора для прохождения воздуха в подкровельном пространстве. Конструкция крепится поверх гидроизоляции, в результате чего возникает открытое пространство для воздуха.

Нужна ли контробрешётка под металлочерепицу

Преимущества контробрешётки состоят в следующем:

  • обеспечивается вентиляция крыши;
  • исключается образование плесени и грибка на элементах стропильной конструкции;
  • предотвращается гниение деревянных элементов крыши;
  • на обратной стороне кровельного материала не скапливается конденсат.

Из этого следует, что монтаж контробрешётки под металлочерепицу является обязательным. Конструкция, помимо перечисленных положительных моментов, позволяет исправить неровности, которые были допущены при возведении стропильной системы.

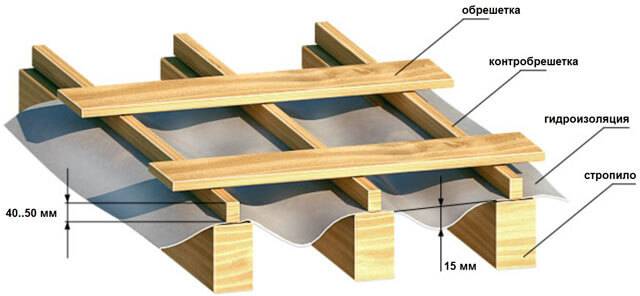

Контробрешётка создаёт зазор для вентиляции в кровельном пироге и позволяет исправить неровности монтажа стропильных ферм

Толщина контрбруса

В основном для устройства контробрешётки используют брус сечением 30х50 мм и длиной 135–137 см. Такие пиломатериалы применяются для строительства простой кровли. Если возводится ломаная крыша, сечение необходимо увеличить до 50х50 мм. Расстояние между элементами контробрешётки вдоль одной стропильной ноги не должно превышать 30 см.

Инструкция по монтажу

Подготовив бруски необходимого размера, можно приступать к монтажу, который выполняют в следующем порядке:

  1. Деревянные элементы подвергают обработке специальными средствами, которые предотвращают гниение дерева и поражение его насекомыми.
  2. После укладки гидроизоляции контробрешётку закрепляют при помощи оцинкованных гвоздей.
  3. В процессе набивки следят, чтобы бруски были параллельны друг другу и перпендикулярны карнизной планке.
  4. На каркасе контробрешётки размечают шаг обрешётки.
  5. Метки соединяют между собой при помощи красящего шнура.
  6. Монтируют обрешётку, подкладывая в случае необходимости рейки нужной толщины для выравнивания плоскости ската крыши.

Общие правила монтажа металлочерепицы


Чтобы монтаж прошел без эксцессов, и вы не разочаровались результатом, необходимо убедиться в надежности остова кровли. Проверяются все соединительные элементы, целостность крепления и их надежность. Не должно быть никаких подвижных элементов, все балки, стропила и обрешетка ровные и прочные.

Желательно, чтобы кровельные скаты были без перекосов, в таком случае монтировать металлочерепицу будет проще. Проверить это можно замером диагоналей. Если полученные цифры будут разными, значит при сборке кровельной конструкции, допущены ошибки.

Допускаются работы с разностью уклона максимум в 14 градусов. Но если есть возможность недоделку лучше устранить. Если это невозможно, то укладка листов производится таким образом, чтобы края нижних листов совпадали с кромкой обрешетки.

Отдельного внимания заслуживает монтаж желобов водостока. При работе с металлочерепицей их необходимо установить в первую очередь, и только после начинать монтаж кровли. Они подвешиваются на специальных крючках с креплением каждого к нижней части обрешетки саморезами из нержавеющей стали.

Как и в работе с другими покрытиями, укладка начинается снизу вверх. Для предотвращения попадания влаги под листы, используется гидроизоляционный слой.

В жилых домах существует проблема парникового эффекта, когда теплый воздух, проходя через потолочные перекрытия, создает определенный уровень влажности под листами кровельного материала. Все это негативно сказывается на древесине, используемой в качестве обрешетки. Справиться с этой проблемой поможет.

Какие саморезы необходимо использовать и куда их вкручивать

В работе применяются специальные кровельные саморезы, в отличие от стандартных вариантов, имеющие головку в виде шестигранника, что делает сам процесс крепления удобнее. Специальная насадка на шуруповерт надежно фиксирует шляпку, снижая возможность «соскакивания» при вкручивании. Производители предлагают различные по цвету саморезы, которые можно подобрать в тон кровельного покрытия.

Важно соблюдать субординацию в выборе крепежного элемента. Самонадеянные кровельщики, экономя на выборе качественных саморезов, приобретают дешевые, которые зачастую «живут» меньше самого покрытия.. Разница недорогого крепежа:


Разница недорогого крепежа:

  • Неизвестные производители, поставляющие некачественный материал, производят не оцинкованные саморезы. Они ржавеют и ломаются, поэтому в процессе эксплуатации, возможно, потребуется дополнительное крепление.
  • Есть недоработки и по прокладкам под саморез, вместо каучуковой используются обычные резиновые. Они быстрее теряют свои свойства, растрескиваются, и соответственно будут пропускать воду под крепеж.

Крепить листы необходимо в нижней части волнового изгиба, где он плотнее примыкает к обрешетке. Есть рекомендации и по глубине вхождения крепежа. Его лучше вворачивать не менее чем на 2 см в древесину.

В этом случае подложка деформируется и создаст герметичность, заполнив собой промежуток между листом металлочерепицы и прокладочной шайбой под головкой самореза.

Особенности монтажа металлочерепицы со скрытым креплением

Производители предлагают и такой вид изделия. В этом случае, для монтажа используются шурупы с пресс-шайбой. А учитывая, что места крепления не будет видно, можно не заморачиваться с подбором тональности и приобрести обычные оцинкованные саморезы.

Листы такой металлочерепицы немного дороже обычных, но вид готовой кровли компенсирует все издержки. Устанавливая их, вам не понадобится сверлить отверстия под саморез, их вворачивают в специальные пазы, а место фиксации после скрывается установкой следующего листа.

Схема укладки металлочерепицы

Чтобы правильно провести все работы, к процессу укладки необходимо подойти во всеоружии, а для этого достаточно знать очередность их проведения

Специалисты рекомендуют особое внимание уделить следующим процессам

Монтаж листов начинать только от нижней части кровельного ската.
Схема крепления: каждый последующий лист, перекрывает предыдущий на 5 – 7 см.
Первому ряду нужно уделить особое внимание, он должен быть максимально ровным.

Самые частые ошибки

Хотя укладка обрешетки не является супер сложной, но при ее монтаже нередко допускаются грубые нарушения:

  • использование некачественных пиломатериалов, имеющих разную толщины, неправильную геометрию;
  • шаг обрешетки неравномерный или не соответствует профилю металлочерепицы;
  • отсутствие контробрешетки, которое напрямую не влияет на качество монтажа, но впоследствии приводит к быстрому гниению деревянных конструкций.

Нельзя укладывать металлочерепицу по старому настилу под шифер. Необходимо его демонтировать и переустановить доски с другим шагом. Также желательно использовать гвозди, а не саморезы, которые могут быстро поломаться.

Как монтировать металлочерепицу вокруг труб и иных препятствий?

Монтаж металлочерепицы вокруг дымохода

При обходе вертикальных препятствий важно суметь «перехватить» воду, стекающую по вертикали и распределить ее в стороны. Кроме того, нужно направить воду, стекающую по скату, расположенному выше трубы, в обход препятствия

Рассмотрим, как правильно прикрепить планку примыкания к металлочерепице и как смонтировать внутренний и наружный фартук.

Вокруг трубы должны быть установлены дополнительные доски обрешетки, чтобы покрытие было сплошным. Листы металлочерепицы, примыкающие к трубе слева и справа, нужно обрезать на расстоянии не менее150 ммот верхней поверхности трубы. Рез должен располагаться на8 смвыше крайней линии штамповки. Начинаем монтировать фартук:

  • Размечаем линии примыкания нижней планки, они должны быть выше поверхности металлочерепицы минимум на15 см. По линии делают штробу при помощи болгарки, в которую вводится нижняя планка.
  • В первую очередь собирают нижнюю часть фартука, затем боковые.
  • Нижний фартук закрывается листами металлочерепицы, а поверх монтируется верхние детали фартука.
  • Верхние детали фартука должны выходить за линию реза листов, примыкающих к трубе, минимум на20 см. Вверху деталь фартука должна иметь отбортовку, направленную вверх.
  • Детали верхнего фартука соединяют между собой по технологии, принятой при выполнении жестяных работ. Желательно дополнительно использовать силиконовый герметик.

Укладка гидроизоляции и пароизоляции

Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.

Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги. Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.

Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.

По функциональному назначению строения определяется количество слоев кровельного пирога.

 К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.

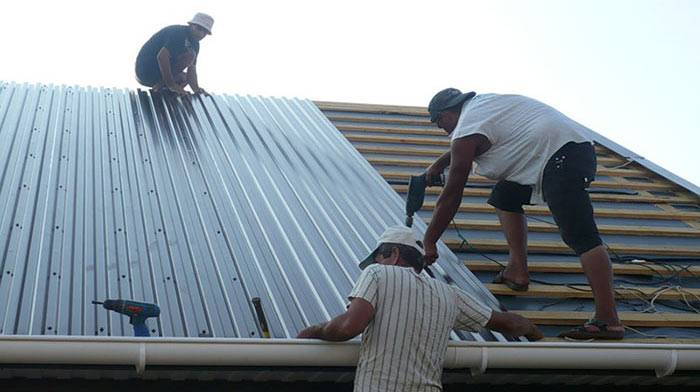

Расчет саморезов для крепления профнастила

Сделать самостоятельно расчет саморезов для профнастила не так и сложно. Достаточно посчитать необходимое количество целых листов на всю крышу или на отдельные скаты. Для этого достаточно высчитать площадь кровли, то есть измерить ее длину, ширину и перемножить значения, а затем разделить на площадь профлиста, которая также вычисляется умножением сторон, размеры профнастила. Следующее, что необходимо сделать – это произвести расчет количества саморезов либо заклепок на 1 лист. Исходить стоит из таких параметров, как количество шурупов для крепления верхнего, нижнего края и центральной части. В качестве примера можно взять лист длиной в 8 м и стандартной шириной 110 см. То есть в этом случае производится укладка 1 ряда профнастила. Для верхнего и нижнего края понадобится по 5 саморезов, которые будут вкручены в каждую волну, а также 8 саморезов для центральной части, с шагом крепления к обрешетке в 50 см. Это значит, что потребуется приблизительно 18 саморезов на лист профнастила с данными размерами. Чтобы понять, сколько всего необходимо крепежных элементов, достаточно умножить получившиеся количество на число требуемых листов.

Также можно взять усредненное значение, при котором в расчет принимается рекомендуемое производителем количество саморезов на 1м2 кровли – 4-8 шт. То есть зная полную площадь, достаточно перемножить значения. Конечно, в каждом случае расчет может отличаться. Например, при уклоне кровли из профнастила более 30 градусов, рекомендуется уменьшать шаг крепления, то есть увеличится и расход саморезов. Также увеличенное количество крепежей понадобится в случае высоких ветровых и снеговых нагрузках. Кроме того, больше шурупов потребуется для торцевой части крыши и, если торцов много, то и расход фиксирующих элементов будет повышенным

Важно иметь в виду, что, какая бы цифра не получилась в результате расчетов, следует добавить к итогу 5-10% запас крепежей. Такой запас может потребоваться как в случае обнаружения некачественных саморезов, так и при необходимости добавить крепежи в определенных местах для максимально надежной фиксации

Не стоит забывать и про крепление доборных элементов, для этого понадобиться 3-5 саморезов на погонный метр.

Стоит иметь в виду, что при покупке метизов совсем не обязательно высчитывать поштучно саморезы. Ведь известен точный вес изделий с различными параметрами. Например, кровельный саморез диаметром 48 мм и длиной 2,5 см будет весить 3,5 кг/1000 шт, а изделия с параметрами 6,3х152 мм за 1000 штук будут иметь вес 45 кг. Поэтому производителям довольно легко расфасовать саморезы, зная их массу, в упаковки от 100 до 6000 штук, размеры саморезов для профнастила.

Видео по теме:

Подводя итог вопросу сколько саморезов на 1м2 профлиста, можно сказать, что цифра не будет постоянной и применимой для всех случаев. Исходить при расчетах можно как из усредненных рекомендаций производителей профнастила, так и из индивидуальных подсчетов для конкретного строения, произвести которые можно самостоятельно, обратившись к специалистам либо при помощи специализированного онлайн-калькулятора.

Как крепить металлочерепицу по линии карниза?

Чаще всего линия карниза перекрывается листом металлочерепицы примерно на 5 см. Такой свес позволяет воде скатываться прямо в водосточный желоб, исключая возможность контакта с деревянными деталями стропильной системы.

При этом, в некоторых случаях приходится располагать край листа выше карнизной доски, что бывает вызвано сложными условиями монтажа, наличии ступенек или иных нарушениях геометрии карниза. При таком креплении вода сходит с карнизного уголка, что несколько хуже, чем первый способ, но вполне приемлемо.

Крепление покрытия по линии каркаса

Водосточный желоб и карнизный уголок устанавливаются перед монтажом листов, чтобы обеспечить правильный сток воды.

Проверяем опытным путем

При покупке, конечно же, первым делом надо обратить внимание на внешний вид: кривые изделия с облупившейся местами краской и в коробке без опознавательных знаков, скорее всего, имеют китайское происхождение и сомнительное качество. Внимательно выслушав заверения продавцов о том, что каждый производитель проводит испытания таких важных элементов кровли в лабораториях, можно провести свои собственные испытания

Внимательно выслушав заверения продавцов о том, что каждый производитель проводит испытания таких важных элементов кровли в лабораториях, можно провести свои собственные испытания.

Как правило, на шляпке фирменных крепежных изделий располагается маркировка, несущая информацию о виде самореза – и поэтому начать следует с визуального осмотра.

Затем купить несколько шурупов из разных партий и сжать шайбы пассатижами, для того, чтобы посмотреть, не отслаивается ли краска.

И гарантия (которая на некоторые виды металлочерепицы составляет и 30, и даже 50 лет) распространяется на материал лишь в случае использования фирменных крепежей.

Крепление металлочерепицы к обрешетке саморезами

Как правильно крепить металлочерепицу саморезами к обрешетке? При установке листов надо учитывать особенности материала.

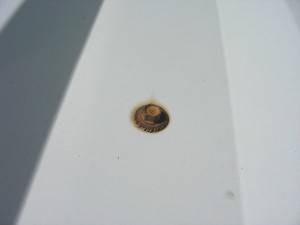

Дело в том, что полимерное покрытие довольно легко разрушается при сгибании или продавливании, отчего защита листа существенно ослабляется.

Один оцинковочный слой надолго защитить металл не сможет, начнется коррозия и лист выйдет из строя

Поэтому важно правильно настроить силу прижима листа к обрешетке. Крепление металлочерепицы к обрешетке производят по следующей схеме:

  1. Чтобы рассчитать примерное количество саморезов, можно воспользоваться следующим правилом: на 1 квадратный метр кровли понадобится 9-10 саморезов.
  2. Если в процессе укладки было повреждено лакокрасочное покрытие металлочерепицы, то место скола следует тщательно закрасить антикоррозийной краской того же цвета
  3. Если саморез недостаточно глубоко завинтить, не получится плотного прилегания резиновой прокладки к листу, отчего возникнет щель, в которую проникнет вода. Слишком сильное завинчивание продавит материал, покрытие отслоится и лист начнет ржаветь. Выходом из этой ситуации может стать использование шуруповерта с заданным усилием завинчивания, или постоянный контроль за глубиной погружения самореза.

Монтаж обрешетки — инструкция

 Представим пошаговую инструкцию того, как создается обрешетка под металлочерепицу Монтерей:

  • Брус для стропил обычно подбирают с профилем не менее 50х150 мм, а под обрешетку используют доски 25х100 мм. Для контробрешетки крыши подходит доска 25х50мм.
  • Шаг стропил для подобной обрешетки составляет 60-90 см.
  • Начальную доску прибивают вдоль карнизного свеса так, чтобы она не выступала за него. Толщина первой доски берется на 10-15 мм больше остальных.
  • Размер обрешетки под металлочерепицу берут таким, чтобы расстояние от доски, выходящей за карниз, к следующей доске было на 5 см меньше чем между всеми остальными (подробнее: “Обрешетка под металлочерепицу: размеры”). Обычно это либо 300, либо 400 мм. Между остальными досками оставляют интервал в 350 или 450 мм. В каждом отдельном случае шаг обрешетки определяется размером металлочерепицы для крыши.
  • Для проверки правильности интервала между двумя первыми досками, на земле делают специальный макет. Для этого на определенном расстоянии раскладывают 2 обрезка досок параллельно друг другу. После этого на них накладывают элемент черепицы и определяют, достаточно ли выступает черепица или нет. Большой выступ может стать причиной того, что дождевая вода будет переливаться через желоб. Слишком маленький выступ приводит к задуванию воды между лобовой доской и желобом. Неправильный выступ также приводит к деформации листов под нагрузкой от снежных наносов.
  • Разметку выполняют с помощью рулетки, начиная с доски, которая выходит на карниз.
  • Затем выполняют крепление коньковых и торцевых планок.
  • Ветровая доска устанавливается выше обрешетки на высоту листа металлочерепицы (35 – 55 мм) (читайте: “Ветровая планка для металлочерепицы – особенности монтажа”).
  • Для качественного закрепления конька к нему прибивают доски 25х100 мм.

Правильно установленная обрешетка под металлочерепицу позволяет без лишних усилий уложить кровельное покрытие и обеспечить защиту чердака от влаги.

Два способа стыковки листов

В ходе монтажа возможно использование нескольких эффективных способов выполнения стыковки отдельных листов металлочерепицы: по волнам или по рядам. В первом случае решаются задачи защиты плоскости кровельного материала от бокового ветра и однородности и «цельности» внешнего вида ската. При этом все саморезы должны быть закручены в каждом из рядов ниже штамповочной линии, в секторе от гребня до наружной кромки верхнего листа.

Если же выполняется стыковка по рядам, она согласно инструкции монтажа, делается на досках шаговой обрешётки (крепежи размещаются на досках в каждой волне). Когда речь идёт обо всей площади ската, крепления распределяются равномерно. При этом движение ведётся от карниза к коньку, а фиксация производится в каждой третьей волне со сдвигом в любую сторону на одну волну листа, когда происходит переход на следующий ряд для продолжения крепления.

Укладка верхней ендовы, внешних планок примыканий и торцевых элементов

Верхняя ендова предназначена для отвода воды от внутреннего угла стыка двух скатов. Крепить ее к покрытию нужно шурупами таким образом, чтобы не просверлить насквозь центр нижней ендовы. Для этого между этим элементом и листом помещают саморасширяющийся уплотнитель. Верхняя планка примыканий устанавливается точно так же, как и нижняя, только верхняя ее кромка крепится прямо к стенке. При примыкании к торцу стены применяется универсальный уплотнитель, сбоку – профильный.

Торцевая планка защищает кровлю от ветра и разбалтывания ее узлов, а также деревянные элементы и утеплитель – от влаги. Поверх торцевой доски укладывается гидроизоляция, которая закрепляется торцевой планкой. Она устанавливается от карниза к коньку, крепится к торцевому брусу саморезами с шагом в 50-60 см в 10-сантиметровый нахлест. Торцевая планка в обязательном порядке должна перекрывать верхний гребень волны. Это позволит избежать попадания воды под металлическую черепицу. Для этого можно подгибать края листа вверх.

Крепление и укладка металлочерепицы — шаг за шагом

Как крыть крышу металлочерепицей своими руками? Металлочерепица прикрепляется к обрешетке на саморезы с прокладкой из этилен-пропиленового каучука, которая обеспечивает гидроизоляцию участков крепежа.

Если монтируется черепица со скрытым креплением, то используются оцинкованные саморезы с пресс-шайбой.

Саморезы нужно закручивать с оптимальной силой.

Если сила крепления будет недостаточной, то влага будет попадать под шляпку и вызывать ее коррозию. Если закрутить саморезы слишком сильно, то прокладка деформируется, что нарушит ее герметичность.

  1. Перед тем, как накрыть крышу металлочерепицей, следует убедиться в симметричности и надежности обрешетки.
  2. Саморезы вкручиваются в местах нижнего прогиба черепицы, входить они должны строго перпендикулярно плоскости досок обрешетки.
  3. При соединении двух перехлестов крепление осуществляется в подъемах волны с использованием укороченных саморезов.
  4. Монтаж черепицы начинается с нижнего левого угла ската, последующие листы укладываются поверх предыдущих.
  5. Саморезы вкручиваются в каждую волну черепицы по периметру ската и в шахматном порядке во внутренних областях. Если для этого используется шуруповерт, то нужно минимизировать его вращательное воздействие на материал.

Металлочерепица — монтаж своими руками+инструкция

Теперь вы знаете, как правильно класть металлочерепицу и мы предлагаем вам ознакомиться с самым главным — инструкция по монтажу металлочерепицы.

Определение необходимого количества крепежа и его размеров

Качественные саморезы – довольно дорогостоящий материал, поэтому перед их покупкой стоит все рассчитать

Важно не только количество, но и необходимые параметры саморезов. Длина самореза должна превосходить суммарную толщину профлиста и основания не менее, чем на 3 мм

При закреплении на металл стоит отдать предпочтение саморезам большего диаметра – 5,5, 6,3 мм. Подсчет необходимого количества крепежей имеет некоторые особенности в зависимости от места монтажа.

Для крепления профнастила на забор:

  • каждый лист шириной 1,1 м крепится на 10 – 15 саморезов в зависимости от количества лаг – горизонтальных брусьев между столбами, по 6 саморезов в 1 лагу;
  • крайние саморезы ввинчиваются в нахлесты и крепят 2 листа, а значит, на 1 лист необходимо 8 – 12 саморезов;
  • чтобы подсчитать количество листов, необходимо взять длину забора и поделить на ширину листа без нахлеста, для стандартного 118 см листа такая длина будет 110 см;
  • количество лагов рассчитывается исходя из высоты забора. Нижняя лага крепится на расстоянии 30 см от земли, верхняя – на расстоянии 10 см от верхнего края листа, если промежуток между ними превосходит 1,6 м, рекомендуется добавить по центру еще один горизонтальный брус.

Для крепления профнастила на крышу:

  • используют два вида саморезов: короткие для привинчивания листов к обрешетке, длинные для крепления доборных элементов;
  • короткие саморезы рассчитывают исходя из площади кровли, 9 штук на квадратный метр обеспечат необходимый запас крепежных деталей из расчета горизонтальной обрешетки с шагом 0,5 метра и крепления 1-го профлиста шириной 1,1 метра на 3 самореза к каждому обрешеточному брусу;
  • в зависимости от материала возможен больший шаг обрешетки (не более 0,8 метра) и пропорционально меньший расход саморезов;
  • оставшиеся саморезы используют для усиления краев кровельной поверхности;
  • длинные саморезы рассчитывают, поделив длину в метрах каждого доборного элемента на шаг установки крепежа – 0,3 м, и округлив в большую сторону.

Для работ с фасадами и постройками:

  • расчет саморезов производят приблизительно, аналогично кровельному к каждому обрешеточному поперечному брусу по 3 самореза на лист;
  • поперечная обрешетка может выполняться с шагом от 0,5 до 1 метра в зависимости от материала и требований по прочности;
  • продольная обрешетка выполняется с шагом 1,1 метра, если шаг поперечного бруса превышает 0,8 метра, то в каждый пролет по центру должен устанавливаться 1 дополнительный крепеж;
  • окна, двери, углы здания по контуру нуждаются в дополнительном креплении с шагом 0,3 м.

Сколько саморезов на лист профнастила — расчет по весу и на 1 кв.м покрытия:

  • в среднем на каждый кв.м покрытия уходит от 6 – 7 саморезов для забора, до 8 – 9 для кровель;
  • при покупке саморезов не стоит всё высчитывать до штуки, небольшой запас пригодится на случай брака или случайной порчи;
  • саморезы продают в упаковках с указанным весом, если подсчитано их примерно необходимое количество, достаточно просто взвесить нужное количество материала.

Расход материала

Специалисты рекомендуют покупать полный комплект саморезов, а не по отдельности разные их варианты. При этом стоит заранее произвести расчет расхода кровельных крепежных элементов в полном соответствии с проектом крыши.

Приобретать крепежные детали следует из расчета в среднем 8-10 штук на 1м2 площади кровли. Следует понимать, что количество саморезов, которое идет на квадрат, может быть увеличено в случае, когда крыша имеет нестандартную геометрическую форму либо какие-то дополнительные элементы.

В нижней части рекомендуется размещать крепеж через одну волну в каждом из листов металлочерепицы, при этом саморез ввинчивают в местах, где впадина волны упирается в профиль. Считается грубой ошибкой закреплять сквозь гребень волны – это может деформировать металлочерепицу. Затем саморезы вкручивают через волну, соблюдая ряды в шахматном порядке.

Листы металлочерепицы сбоку укладываются внахлест, эти швы следует закреплять по гребню каждой из волн. Торцевую планку закрепляют, соблюдая шаг саморезов 500-600 мм. Фиксацию коньковых планок проводят специальными коньковыми саморезами, их также вкручивают в кровельное покрытие через одну волну.
