Особенности и технология строительства ленточного фундамента для дома из газобетона

Заливка плитного фундамента

Достоинствами плитного фундамента являются:

Основа прочная, благодаря чему блоки из газобетона не трескаются

Даже в том случае, когда в почве происходят изменения, на прочности всего дома это не скажется.
Можно заливать в любом виде грунта.
При заливке не принимается во внимание уровень грунтовых вод.
Прост в изготовлении.
Долговечен.. Монолитные плиты для фундамента хоть и требуют больших вложений, но в эксплуатации имеют больше плюсов Но несмотря на все позитивные качества, плитный бетон имеет и свои недостатки:


Монолитные плиты для фундамента хоть и требуют больших вложений, но в эксплуатации имеют больше плюсов Но несмотря на все позитивные качества, плитный бетон имеет и свои недостатки:

  • необходимо затратить много усилий при земляных работах;
  • не позволяет делать подвальные помещения;
  • требует больших финансовых затрат.

Этапы заливки

Начальные подготовительные работы делаются по тому же принципу что и для ленточного фундамента. С той разницей, что фундаментная плита под дом из газобетона должна выступать на метр за запланированные внешние стены. Котлован для заливки выкапывается большой, поэтому лучше всего воспользоваться услугами строительной техники. Но выравнивание дна делается вручную. Глубина площадки должна быть не менее пол метра.

Засыпка подушки

Чтобы сделать жесткую подушку на дно котлована засыпают 20 сантиметров гравия и 30 сантиметров песка. Поверхность плотно трамбуется.


Подушка из гравия и песка с опалубкой подготовлены для последующей заливки раствора

Опалубка

Опалубка для конструкции должна быть изготовлена качественно и надежно. Обрезные доски не должны иметь никаких повреждений. Между собой их надо соединить с помощью гвоздей. С наружной стороны укрепить подпорками, которые не должны поддаваться механическому воздействию в виде удара ногой.

Стяжка

Прежде чем приступить к изготовлению плитного фундамента, нужно залить два слоя стяжки. При этом второй слой заливается после того, как высохнет первый. Между ними укладывается гидроизоляция.

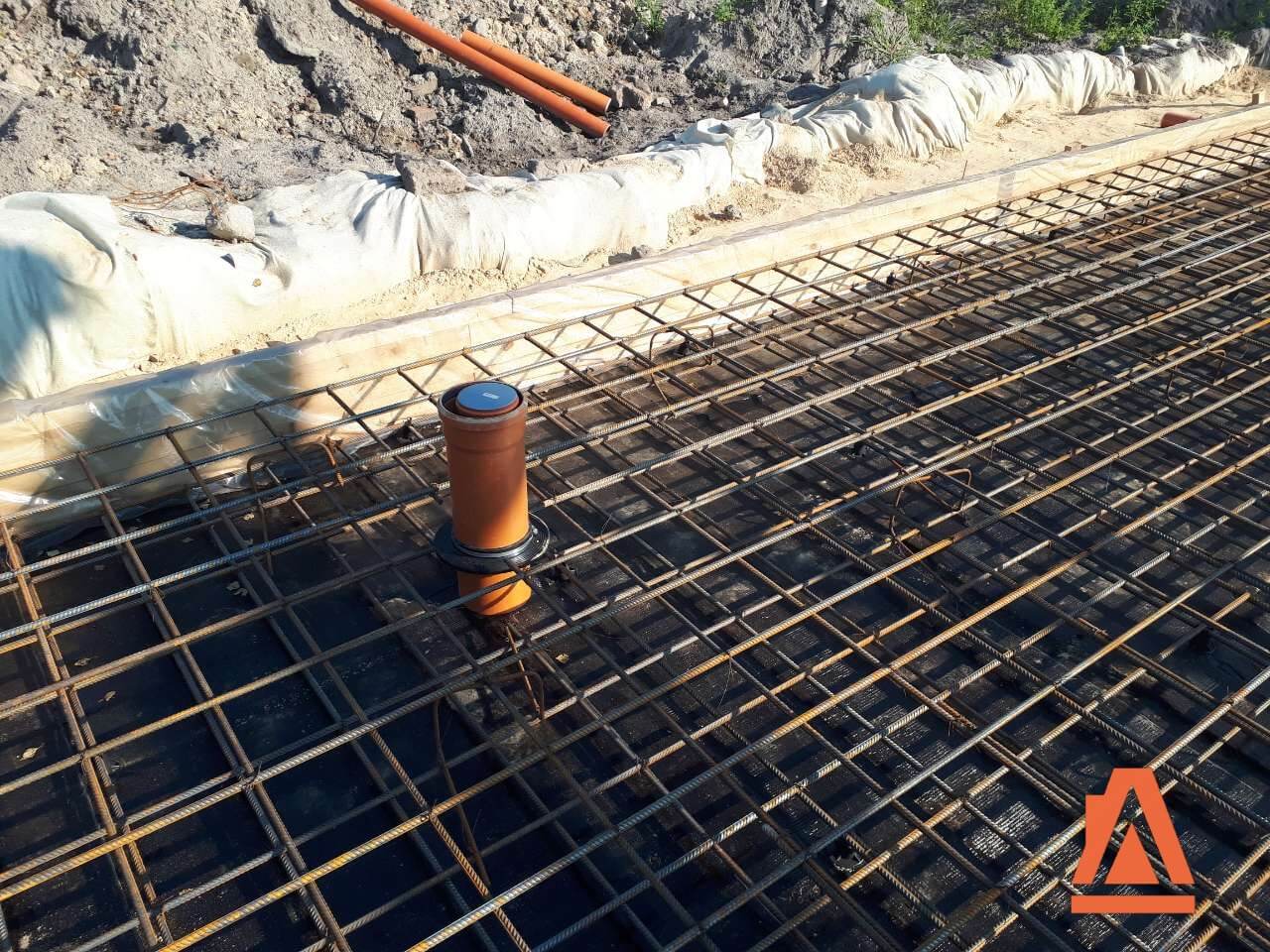

Армирование

Для этого используют арматуру класса А-III. Прут должен иметь в разрезе диаметр 10 или 16 миллиметров. Из них изготавливают две сетки, квадраты которой имеют стороны от 15 до 20 сантиметров. Между собой их соединяют с помощью проволоки, которая в разрезе имеет диаметр 5 миллиметров.

Кладка первого ряда

Первый ряд газобетонных блоков надо укладывать на ровное гидроизолированное основание

Это важно, так как капиллярное впитывание влаги у ячеистых видов бетона происходит весьма активно

Порядок действий:

  • Поверхность ленты выравнивается, при необходимости — штукатурится для получения идеально ровной и горизонтальной поверхности.
  • Укладывается двойной слой гидроизоляции — обычно используется рубероид.
  • Определяется самый высокий участок ленты (обычно это один из углов). В идеале никакой разницы быть не должно.
  • По углам укладываются газобетонные блоки и тщательно выравниваются по осям будущих стен и по горизонтали. При необходимости используется увеличенная толщина клеевого слоя.
  • Между угловыми блоками натягиваются шнуры и укладываются промежуточные блоки. Ориентируясь по шнурам, выравнивается их положение по осям стен и горизонтали.
  • Поверхность первого ряда армируется.
  • После этого можно переходить к укладке второго ряда.

Технология укладки газобетона не отличается от обычной, важным моментом становится качественная и накдежна отсечка от материала фундамента, препятствующая проникновению влаги.

Мелкозаглубленный ленточный фундамент своими руками от А до Я

Обычно, когда возводятся частные строения с небольшим числом этажей из более лёгких материалов (кирпичи, газоблоки, пенобетон и т. п.), задействуется ленточный фундамент на мелкой глубине. Такое решение выгодно в плане экономии и практичности.

Для подобного фундамента создаётся котлован под кирпичный дом или для дома из газобетона. Он углубляется ниже отметки промерзания грунта. На Урале и в Сибири, и в других районах с суровыми холодами он углубляется ниже 150 см. И на таком участке необходимо работать с тяжёлой техникой. Данный фундамент охватывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП под подобный вид фундамента рассчитывается из нагрузки стен на площадь. Также учитывают несущую способность или особенность грунта на конкретном участке.

Достоинства этого фундамента:

  1. Лёгкость работ.
  2. Хорошая экономия средства.
  3. Не нужно задействовать спецтехнику (она нужна только в указанных регионах).
  4. Превосходная прочность, если возводится небольшое строение в 1-2 этажа.
  5. Даёт возможность утеплять полуподвальные помещения.
  6. Богатый диапазон материалов и технологических решений для его воздвижения.
  7. Он может создаваться как монолитный вид, где предусматривается заливка бетона.
  8. Другие его конфигурации: кирпичи или бетонные блоки.

Конструкция такого фундамента:

  1. Слабая прочность для строений на пучинистых грунтах. Дилемма решается благодаря песчаной отсыпке и системе дренажа. Так снижается воздействие грунта.
  2. Невозможность создания на промерзшем грунте.
  3. Нельзя оставлять без нагрузки на зиму.
  4. Пункты 2 и 3 обуславливают сжатые сроки его заливки и воздвижению стен: порядка 4-5 месяцев.

Поподробнее про монолитные ленточные фундаменты и плиты

Для МЛФ существует несколько типов или подвидов. Перечислим все:

  1. Ленточные пояса. Без заглублений, подходят для каркасных домов и легких конструкций. Особенность такая – ширина всегда больше, чем высота. Так опорная поверхность будет намного лучше.
  2. Незаглубленные ленточные. Идеальны для конструкций из древесины. Особенность – поднят пояс цоколя.
  3. Мелкозаглубленный ЛФ. Его устройство разберем более тщательно. Применяется для любого типа постройки, как для сруба, так и для камня.
  4. Заглубленный – это, по сути, монолитная плита, потому что заливается ниже уровня промерзания. Подходит для абсолютно любого строения.

К сведению! Любой тип или вид МЛФ невозможно сдать в эксплуатацию без дренажа, гидроизоляции и обратной отсыпки песком.

Подушка

Песчано-гравийная подушка нужна для дренажа траншеи в случае появления воды в результате подъема уровня почвенных вод, сильных дождей, обильного таяния снега или иных событий. Слой засыпки из материалов, хорошо пропускающих воду, позволяет стекать ей на дно траншеи и выводиться по дренажному отводу в точку сброса.

Обычный состав подушки включает в себя слой песка около 15-20 см, затем насыпают слой щебня такой же толщины и затем, сверху, еще один выравнивающий слой песка около 5 см. Некоторые источники приводят другие значения, что обусловлено зависимостью толщины слоя засыпки от состава грунта.

Если дом строится на песчаном грунте, толщину засыпки можно уменьшить, обходясь одним песком, а при менее проницаемых грунтах надо увеличивать толщину подушки.

ОБРАТИТЕ ВНИМАНИЕ!
Каждый слой при засыпке необходимо тщательно утрамбовать с проливом водой для максимального уплотнения.

Как рассчитать минимальную ширину фундамента

Для расчета минимальной ширины фундамента под газоблок используется формула:

B = 1.3хР/(LхRо)

где: 1.3 – коэффициент запаса прочности по СНиП; Р – веса дома из газобетонных блоков (кг) с учетом снеговой нагрузки; L – длина монолитной ленты (см), Rо – сопротивление грунта (кг/см2) по ГОСТ 19912-2012.

Пример: одноэтажный дом из газобетонных блоков с нагрузкой на фундамент 360 тонн, с пятью несущими стенами длиной 10 метров возводится на песчаном грунте. Используя формулу, рассчитаем ширину фундамента: В = 1.3 х 360 000/(5000 х 4.0) = 25 см. Это минимальная ширина фундамента под конкретный дом из газобетона без облицовки кирпичом.

Аналогично выполняется расчет для ростверка свайно-ростверкового фундамента. Так как ростверк берет на себя только часть нагрузки, а остальную воспринимают сваи, то расчет проводится для обеих частей: сначала общий, потом для свай. Разность полученных значений и будет нагрузкой, которая действует на монолитный ростверк. Расчет ширины выполняется именно для этой частичной нагрузки.

Какая ширина фундамента для дома из газобетона

С плитным фундаментом все понятно: его ширина, длина и высота рассчитываются, сходя из нагрузок, которые будут на него действовать и условий эксплуатации.

Для ленточного основания ширина определяется в соответствии с СП 22.13330.2011. Норматив указывает, что для предотвращения чрезмерного давления сооружения на фундаментную конструкцию ширина ее стенок должна быть не меньше ширины несущих стен строящегося здания. Для тяжелых зданий лента фундамента всегда шире, чем несущая стена, например для дома из кирпича – минимум на 10 см.

Газобетон – легкий стройматериал, оказывающий небольшую нагрузку на монолитную ленту, поэтому ширина основания определяется так:

Ширина ленточного фундамента = ширина несущей стены + ширина облицовочного слоя.

Пример: Ширина блока газобетона 375мм + ширина облицовочного кирпича 120мм + 40мм – вентиляционный зазор. Итого ширина ростверка (ленты) должна быть 535мм.

Если газобетонные стены не планируется облицовывать кирпичом, то ширина основания будет равна ширине несущей стены. Для одноэтажных домов на стабильных грунтах допускается даже делать фундаментную ленту по ширине меньше, чем несущая стена. В этом случае блоки свешиваются с внешней стороны основания, но не более чем на 1/3 от своей ширины.

При ленточном основании кладку газоблоков рекомендуется выполнять по цоколю. Это защитит газобетон от намокания, так как газоблок относится к материалам с высоким влагопоглощением.

Какой фундамент лучше для дома из газобетона

Газобетон — легкий стройматериал, поэтому ограничений на выбор фундамента он не оказывает. Для выбора основания руководствуются другими данными: характеристиками почвогрунта, строением участка, УГВ. Единственное условие — наличие достаточной гидроизоляции. Гигроскопичная структура газобетона способствует прониканию влаги внутрь конструкции.

Мелкозаглубленная лента

Если промерзание почвы не значительно, грунтовые воды находятся достаточно глубоко, то наиболее простым, экономичным и быстрым решением станет мелкозаглубленная лента. При ее заливке под дом из газобетона следует придерживаться некоторых правил:

  1. При наличии цоколя связать ленту нужно по поверхности монолитным жб армопоясом, что придаст дополнительную жесткость конструкции.
  2. Если делается сборная лента, фундаментные блоки необходимо связать жесткой монолитной жб лентой.
  3. Ленту лучше расширить у основания для большей устойчивости.
  4. Необходимо тщательно рассмотреть необходимость использования ФБ для создания опоры для газобетонного дома, так как сборный фундамент не обеспечит нужную жесткость для стен.
  5. Мелкозаглубленная лента не подойдет для протяженных строений с длинными стенами, потому что она сама станет менее прочной при большей протяженности.

Применение столбчатого основания также имеет ряд условий:

  • он не ставится на слабых почвах и в местах высокого расположения грунтовых вод;
  • столбы закладываются ниже глубины промерзания на 10-30 см и расширяются у основания;
  • ростверк усиливается монолитной жб лентой.

Если воды расположены около поверхности, следует остановить выбор на сваях. Если характеристики грунта оставляют желать лучшего — выбор только монолитная плита. К сожалению в этом случае экономическая выгода от строительства из доступного материала может пропасть.

Подробности монтажа ленточного фундамента и других оснований

  1. При рытье траншеи с помощью спецтехники последние 15-20 см лучше докопать вручную. Это позволит избежать повреждения слоя почвы под песчано-гравийной подушкой.
  2. Для максимальной прочности речного песка его поливают водой и качественно утрамбовывают.
  3. Преимущество пластиковой опалубки перед деревянной в том, что она не впитывает лишнюю влагу и позволяет сохранить ее в бетоне.
  4. Арматурный каркас улаживают в два ряда.
  5. Для установки свай лучше всего использовать специальную технику. Это позволит правильно и точно установить каждую сваю.
  6. Чтобы удобно погрузить сваи ручным и механическим способом, вначале делают небольшие подъямки в 50 см.
  7. Наиболее оптимальное расстояние между столбами фундамента – 1,5-2 метра.

Ленточный фундамент для дома из газобетона

Подразделы

  • Армирование
  • Для бани
  • Мелкозаглубленный
  • Под забор

Список статей

Ленточный

395

Технологические решения для монолитной плиты на ленточном фундаменте

Ленточный

286

Взвешенное решение, или какой фундамент лучше — свайный или ленточный

Ленточный

943

Как правильно сделать ленточный фундамент своими руками?

Ленточный

338

Какой ленточный фундамент выбрать под возведение двухэтажного дома?

Ленточный

385

Нюансы обустройства ленточного фундамента на склоне

Ленточный

511

Какая цена строительства ленточного фундамента и какие факторы влияют на конечную смету?

Ленточный

301

Способы и особенности расчета ленточного фундамента

Ленточный

157

Основные виды ленточного фундамента, их особенности и применение

Ленточный

325

Что собой представляют продухи в ленточном фундаменте, для чего и как их делают?

Варианты капитальных оснований для дома из газобетонных блоков

Поскольку планируемая постройка из газобетонных блоков будет легче строений из кирпича, бетонных панелей или камня, к изготовлению фундамента не предъявляются жёсткие требования.

Выбор основания осуществляется с учётом свойств грунта

Учитывая сезонные изменения грунта и глубину нахождения грунтовых вод, для зданий, построенных из газоблоков, рекомендуется применять фундаменты четырёх основных конструкций:

  • из цельных бетонных плит (плитный);
  • ленточный;
  • столбчатый;
  • свайный.

По глубине заложения различают фундаменты:

  • мелкозаглубленные;
  • глубокозаглубленные.

По способу сооружения фундаменты могут быть:

  • монолитные;
  • сборные.

По материалу изготовления фундаменты делятся на:

  • монолитные (заливные);
  • каменные (бутовые, кирпичные);
  • железобетонные (сборные, монолитные).

Свайные фундаменты бывают двух видов:

  1. Винтовые.
  2. Буронабивные.

Технология возведения для дома

При желании можно построить ленточный фундамент своими руками. Главное заранее все правильно рассчитать. Можно заказать расчеты и проект специалисту, а потом выполнить работу на основании готового чертежа.

Инструменты и материалы

Для выполнения работ понадобится:

  • веревка;
  • рулетка;
  • колышки для разметки;
  • лопата, ведра;
  • инструмент для работы с бетоном;
  • ножовка;
  • пила;
  • молоток/шуруповерт;
  • крючок для вязания арматуры;
  • бетон нужной марки;
  • вибратор для прессования бетона;
  • доски и брусья для опалубки;
  • арматура рифленая (14-16 мм);
  • арматура гладкая (6-8 мм);
  • проволока для вязки арматуры;
  • гвозди/саморезы.

Траншея выкапывается на глубину, равную заглублению фундамента плюс высота подушки.

Подушку под основание ленты делают путем насыпи песка или песка со щебнем. Высота ее должна быть от 30 до 50 см.

Опалубка

Чаще всего опалубку делают из досок. Она должна придать форму сырому бетону при заливке и застывании

Важно следить, чтобы в опалубке не было трещин и зазоров. Это повлечет утечку бетона

Армирование

Арматурный каркас связывается в соответствии с выбранной схемой. Продольные элементы выполняют из толстой рифленой арматуры. Поперечные – из гладкой.

Арматура вяжется проволокой с помощью крючка или пистолета. Сварка для крепления не применяется из-за опасности нарушения целостности каркаса в процессе эксплуатации. Все, что необходимо знать об армировании ленточного фундамента, найдете здесь.

Заливать бетон нужно равномерно по всему периметру ленты, утрамбовывая его при помощи вибратора.

Завершающие этапы

Готовую ленту следует накрыть полиэтиленом и дать время для полного застывания. Это примерно 7 – 14 дней. Полную прочность бетон набирает в течение 28 дней. После этого на ленту укладывается слой гидроизоляции, который будет защищать стеновой материал от влаги, поднимающейся из почвы.

Порядок вычислений онлайн-калькулятора

Основой для калькуляции служит простая арифметика. Чтобы вычислить объём, необходимо указать ширину, длину и высоту проектируемого объекта. Учитываются установленные порядки и правила, предъявляемые к индивидуальным конструкциям, выбранным для проекта.

Принимается в расчёт актуальность цены используемых материалов, инструментов, привлекаемой техники и труда нанимаемых работников. Все вычисления в онлайн-калькуляторе базируются на реальных и одобренных проектах. Благодаря этому при моделировании частных жилых домов получается максимально реалистичный результат.

Регулярная практика в подрядной деятельности даёт возможность учесть даже незначительные ресурсные затраты. Подлинность расчёта фундамента под газобетонный дом гарантируется путём суммирования отдельно взятых расчетов каждого этапа строительства:

  • заложение несущей конструкции;
  • выстраивание стен и плитоперекрытий;
  • монтаж лестниц, дверей и окон;
  • монтаж кровли с подготовкой дымохода;
  • отделка фасада.

Основные ошибки и советы по строительству

Чтобы дом из газобетона на плитном фундаменте прослужил не менее 100 лет, индивидуальному застройщику необходимо заранее разобрать распространенные ошибки:

  1. Отказ от армирования или выбор арматуры несоответствующего диаметра. Дома из газобетона плохо переносят деформирующие нагрузки, которые могут возникнуть из-за разрушения фундамента. Последнее возможно, если бетонный монолит недостаточно устойчив к деформирующим нагрузкам. Чтобы исключить такую вероятность, изготавливают армокаркас согласно установленным правилам по отношению к заданным условиям.
  2. Глубокое заглубление плиты при нестабильных грунтах. Уберечь хрупкий бетон от нагрузок можно таким образом, чтобы основание поднималось и опускалось вместе с подвижками почвенных масс. Такой вариант возможен, если построить мелкозаглубленный «плавающий» фундамент.
  3. Слишком толстая плита. Увеличение этого параметра привет к дополнительным расходам, поэтому, если по проекту дом будет массивным или иметь больше двух этажей, то выбирают подтип плитного основания – фундамент с ребрами жесткости.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе
