Устройство обогрева кровли и водостоков при помощи антиобледенительных систем

Последовательность монтажа системы антиобледенения

Выполнить монтажные работы без познаний в области электричество своими руками не получится. Для работы потребуются определенные знания. Лучше с установкой справиться профессионал. Для самостоятельного монтажа необходимо учитывать ряд правил и рекомендаций.

Для того чтобы произвести монтаж системы антиобледенения, лучше обратиться за помощью к специалистам

Правила установки системы антилед:

  1. Для труб из пластика, металла и металлопластика потроебуется смонтировать 2 кабеля с мощностью 20 Вт на погонный метр. Для труб большого размера потребуется мощность 30 Вт.
  2. В желобе следует установить пару греющих нитей. Мощность приборов составляет 200-300 Вт.
  3. В ендовах кабелях размещается в верхней и нижней части конструкции. На один погонный метр необходима мощность в 250 Вт.
  4. На линии стока воды потребуется установить два кабеля.

Для фиксации кабеля в трубах используют монтажную ленту или специальные трубки. В желобах также применяется лента. Для работы лучше подбирать материал большой толщины. Это увеличит долговечность использования ленты.

Монтаж системы снеготаяния начинается с подготовительных работ. Разрезают кабель, соединяют его муфтами и устанавливают на выбранных участках. Затем монтируют коробки. Далее для каждой секции потребуется рассчитать показатель сопротивления изоляции. Следующий этап – установка сигнализатора термостата. Завершающие работы заключаются в укладке силового и сигнального кабеля и щита управления.

Установка

Монтаж обогрева водостоков легко выполняется своими руками, главное рассчитать, в каком количество энергии нуждается система. В большинстве случаев достаточно проводов с мощностью 35 Вт, но желательно обратиться к специалистам, чтобы они помогли просчитать эти параметры индивидуально, в зависимости от материала водостока и климата конкретного региона.

Фото — протяжка проводов

Вся обогревающая система состоит из щита управления и проводов. В щит включен общий автомат защиты, по одному автомату на каждую фазу, термостат, контактор и УЗО. В то же время потребуются следующие провода:

  1. Обогревающие, которые будут установлены в желоба и вокруг воронок;
  2. Сигнальные, которые подключат блок термостата;
  3. Монтажные коробки для обеспечения разветвлений;
  4. Детали для герметичного соединения кабелей, муфты и прочее.

Фото — подключение кабеля своими руками

Пошаговая инструкция, как установить обогрев на систему водостоков:

  1. По всей площади труб протягивается обогревающий кабель. Специалисты рекомендуют устанавливать его в несколько нитей, тогда гарантируется максимальная эффективность работы. Количество кабелей рассчитывается исходя из параметров 200 Вт на квадратный метр;
  2. При помощи монтажных коробок, в которые нужно уложить провода, необходимо разветвить систему отопления по кровле, прокладывая её также в воронки и на карнизные свесы крыши. Для установки можно использовать двухсторонние клеящие ленты, т. к. саморезы могут повредить целостность сточных коммуникаций. Но в воронке или на нижнем отделе водостока (к примеру, если желоб выведен в дренажную систему) провод можно установить заклепками;
  3. На капельник выводится не целый кабель, а только 10 сантиметров, т. к. в данном месте водосточная система расположена под прямым углом к стене дома. Самое главное – обеспечить прогрев труб на месте стыка горизонтальных желобов и вертикальных стоков;
  4. Далее, нужно проверить соответствие длины проводов и обогрев всех нужных отделов крыши, и установить монтажные коробки, в которых будут находиться управляющие выключатели для отопления водостоков;
  5. Когда силовой кабель проложен — прокладывается сигнальный. Его нужно подсоединить к термостату;
  6. По окончании монтажных работ прозваниваются все коммуникации, проверяется их заземление и настраивается термостат.

Купить системы для обогрева водостоков можно в любом городе (Нижний Новгород, Москва, СПб и т. д.). Цена зависит от типа используемых проводов и предоставляемого функционала. Наиболее популярны модели производства Devi и Ultra (для пластика).

Монтаж системы обогрева кровли

Для начала нужно разобраться, какая же зона крыши требует обогрева. Как уже было сказано, это ендовы, свесы и места скопления большого количества снега и наледи, а также водостоки

Стоит обратить внимание, что польза от частичного обогрева нуждающихся в нём зон значительно ниже, чем от обогрева крыши на всех проблемных участках. После того, как вы определились с площадью, которую стоит обогреть, нужно рассчитать необходимое количество материалов и закупить их

Итак, после того как выбраны и закуплены все материалы, можно приступать к монтажу. Ниже вы найдёте информацию о том, ка правильно должна производиться установка всей системы.

Рекомендуется доверять подобную процедуру профессионалам, имеющим опыт работ по организации обогрева крыш.

Опытные руки не допустят ошибок при монтаже системы кабельного обогрева крышиИсточник promalp-moskva.ru

Первым делом стоит полностью очистить всю поверхность кровли, а также водостоки от мусора или листьев. Далее устанавливается в необходимых местах крепёжная лента. Следующий этап – монтаж соединительной коробки. К ней стоит подвести и закрепить «холодный» конец кабеля, предварительно продетый в гофротрубку. После выполнения этой процедуры следует разложить кабель внутри водосточных желобов, фиксируя его с помощью усиков крепёжной ленты. Теперь нужно закрепить провод внутри водосточной трубы. Для этого кабель крепится к цепи, например, пластиковыми стяжками, а вся эта система продевается в трубу. После этого стоит закрепить верхний сегмент. Нижний край можно зафиксировать, используя металлические стяжки. Далее необходимо разложить петли по поверхности кровли и закрепить их, используя для этого усики ленты. Если же скаты крыши чересчур крутые, то лучше будет добавить пластиковые стяжки. Теперь можно установить датчики погоды. Располагать их следует на северной стороне строения рядом с распределительной коробкой. Следующий этап – проверка всей системы проводов. Качество системы можно определить, измерив сопротивление в цепи и сравнив полученные показания с данными, указанными в паспорте изделия. Остаётся только закрепить внутри помещения щиток управления. После окончания монтажа нужно измерить температуру системы, чтобы сравнить её с данными, введёнными вами.

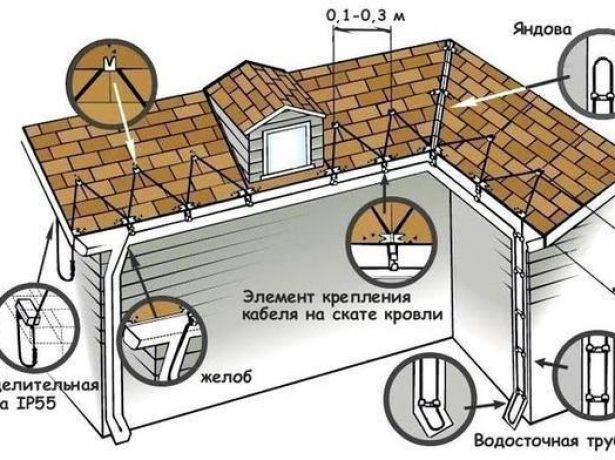

Строение системы отопления на крышеИсточник liderbudowlany.pl

Видео описание

С порядком монтажа обогрева кровли, желобов и водостоков можно ознакомиться, посмотрев видеосюжет:

Если проверка показали правильный результат, значит, монтаж антиобледенительной системы выполнен правильно. В этом случае вы получаете хороший надёжный обогрев крыши и водостоков. Такая система позволит увеличить срок службы кровли, а также устранит неудобства, связанные с падением сосулек и снега со свесов.

Заключение

Грамотный выбор и качественный монтаж системы антиобледенения кровли позволит избежать проблемы закупоривания сливных каналов и разрушения всей водосточной системы при сходе снега с крыши. Но проектирование и установку обогрева крыши лучше доверить профессионалам, ведь в противном случае можно получить систему, потребляющую слишком много электроэнергии или не справляющуюся со своими обязанностями.

Крепление греющего кабеля

Недостаточно просто установить греющие элементы, их необходимо еще и хорошо зафиксировать. Монтажная лента служит хорошим фиксирующим материалом, с помощью которого делается укладка кабеля в самой трубе. Тот же самый процесс выполняется когда прокладывается система в желобе.

Резистивный кабель крепится через 25 см, саморегулирующийся — через 50 см. Ленты нужно зафиксировать заклепками. Также, вместо них можно использовать монтажную пену.

В водосточных трубах провод устанавливается в термоусадочных трубках. Их части длинной от 6 м фиксируются посредством металлического троса. Монтаж кабеля по крыше делается с помощью монтажной ленты и пены. Заклепки использовать неэффективно, потому что они не способны обеспечить хорошую гидроизоляцию.

Правила эксплуатации систем противообледенения

Соблюдение предписаний по эксплуатации обогревательных контуров гарантирует длительность и безотказность работы системы. Монтаж контура рекомендовано доверять квалифицированным работникам, прошедшим специализированную подготовку. Желающим приложить собственные усилия в деле сооружения никто не гарантирует успешного результата и замены испорченных составляющих.

Устройство контура необходимо завершить до выпадения первых твердых осадков. Целесообразно выбрать для монтажных работ позднюю осень. Опоздание может повлечь образование снежных наростов и закупорку водосточных систем. Для того чтобы привести в рабочее состояние обледеневшую систему потребуется очистка ее компонентов ото льда.

Выполнять очистку элементов системы следует с особой осторожностью, т.к. любое неосторожное движение может привести к нарушению изоляции

Это наиболее распространенная причина выхода из строя контура обогрева в целом. На поврежденные от механического воздействия компоненты гарантия не распространяется.

Прошедшие обучение систем монтажники кабельного обогрева в процессе работы выставляют наиболее подходящий диапазон, ориентированный на местные климатические факторы. Если устраивать контур антиобледенения, а также определять температурные границы будете своими руками, то действовать следует с точным соблюдением инструктажа производителя.

Правила эксплуатации систем

Расчёт необходимого уровня мощности и определение других параметров системы антиобледенения лучше всего доверить специалистам. Если же такой возможности нет, то следует учитывать правила эксплуатации и рекомендации экспертов, ведь от этого зависит безопасность и эффективная работа устройств. Основные правила заключаются в следующем:

монтаж системы проводится только в сухую тёплую погоду на чистой, сухой поверхности;
в процессе крепления важно избегать повреждения кабеля, а если это произошло, то нужно полностью заменить нагревательный элемент;
очистка крыши от снега проводится после отключения системы и максимально осторожно — нельзя повредить кабель и датчики;
нужно установить автоматический выключатель для защиты цепи от короткого замыкания;
все датчики должны располагаться в местах, доступных для обслуживания;
реле времени, программируемые коммутаторы обеспечат автоматическое управление, так как ручное не всегда возможно.

При эксплуатации системы важно отслеживать состояние кабеля, своевременно выявлять его повреждения и заменять вышедшие из строя элементы. Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты

Поэтому эксперты советуют не экономить на качестве всех компонентов системы антиобледенения и приобрести качественный и безопасный вариант.

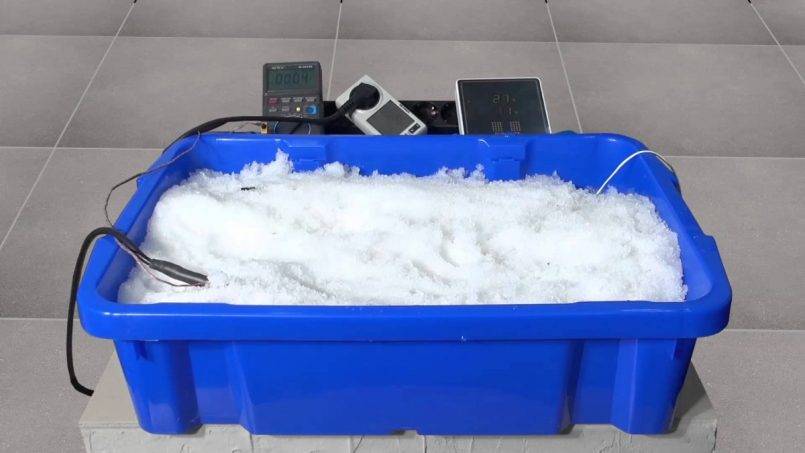

Видео: подключение саморегулирующегося кабеля

Система антиобледенения удобна не только для кровли и водостоков, но также и ступеней наружных лестницы и других поверхностей, на которых нужно предотвратить образование наледи

При этом важно убедиться в безопасном устройстве электрической системы и произвести квалифицированный монтаж с соблюдением всех указанных в нашей статье правил

Зачем греть крышу ↑

Главная особенность умеренного климатического пояса (и смежных с ним) это сезонность. Но, проблема кроется в том, что за один зимний период погода многократно меняется, чередуя оттепели с морозами. Как результат – снежный покров тает, после чего вся эта «мокрая» масса скапливается на свесах крыш, замерзая огромными глыбами. И это лишь глобальное виденье вопроса. Обледенение карнизов с водосточными системами возможно и при двух других причинах.

  1. Температурные изменения на протяжении одних суток. Чаще всего подобные процессы неизбежны в начале и в конце зимы. Когда днем снежный покров тает, сдвигаясь к свесам кровли, а на ночь вся масса опять замерзает. И это может повторяться на протяжении длительного периода, сопровождаясь еще и выпадением новых слоев снега.
  2. «Теплая» крыша. Сегодня монтаж «теплого» кровельного пирога уже обыденное дело, но чаще всего подобную схему крыши используют при обустройстве жилой мансарды. Это провоцирует таянье нижнего слоя снега с последующим стеканием воды к свесам, где она и замерзает.

Подобные процессы мало того, что опасны своими обвалами, которые могут травмировать людей и повредить, например, припаркованный автомобиль под домом, но они еще и многократно увеличивают нагрузку на карниз крыши, водосточные системы. Рано или поздно это вызовет деформацию деталей, с незамедлительным разрушением.

Варианты решения проблемы оледенения


Решить вопрос можно несколькими способами:

  • Постоянной тщательной очисткой кровли от массы снега (что практически нереально).
  • Спроектировать устройство крыши с большими углами наклона скатов. Это не позволит накапливаться большому объему снега на поверхности. Однако такой вариант возможен не всегда, например, кровля уже эксплуатируется, создать слишком крутые скаты невозможно (растет высота конструкции и как следствие ветровая нагрузка на нее).
  • Смонтировать антиобледенительные системы по кромке карнизов.

Последний вариант наиболее приемлемый, так как монтаж подобных устройств возможен на уже построенных крышах, а также без учета угла наклона скатов, и тем более типа конструкции с материалом настила.

Что следует знать о системах, как подобрать соответствующие типы вместе с комплектующими.

Чем все это опасно для крыши?

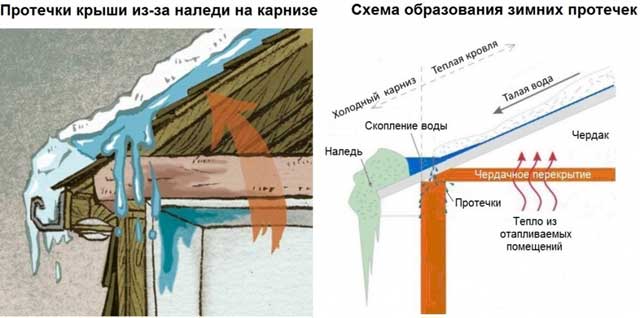

Так чего опасаться? Уже первая замерзшая на карнизе вода образует собой ледяную плотину, перед которой продолжает накапливаться вода. По невидимым физическим законам жидкость теперь начинает двигаться вверх по швам кровельных соединений, как двигается вода в сообщающихся сосудах (именно такие используют в качестве строительного гидроуровня). А это уже в свою очередь становится причиной протечек!

Причем лед умудряется образовываться не только на кровле, но и в желобах, и даже в вертикальных водосточных трубах. И, если талой воде уже нет выхода из-за забитого льдом водостока, она начинает затекать под кровельное покрытие. А уж там выход к утеплителю и внутреннему пространству влага всегда найдет: отверстия на гидроизоляционной пленке после степлера, мелкие разрывы, повреждения, места стыков с кровельными элементами. Результат – сгнившие стропила, сырой утеплитель и размножение грибка по чердачному помещению.

Кроме того, если вы когда-либо встречали сломанные водосточные желоба – знайте, что это дело рук обычной надели и подтаявшего снега, когда нет защитной системы антиобледенения.

Также, если снега на крыше нет, т.к. он постоянно подтаивает и съезжает вниз, тогда само кровельное покрытие будет в итоге подвержено постоянным циклам замораживания и размораживания. А это – ощутимое сокращение срока жизни кровельного покрытия. Причем больше всего страдает мягкая кровля, которая лишается своей каменной крошки и засоряет ею водосливы, керамическая черепица лопается, а под рулонную кровлю в итоге затекает вода. От льда разрывается даже металл.

Вот почему обогрев кровель необходим любому зданию, а не только там, где сосульки грозят свалиться на голову горожанам. Тем более, что современные технические решения довольно просты и доступны каждому.

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.


Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.


На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.


На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Зачем это нужно ↑

Прежде чем выяснять целесообразность монтажа антиобледенения нужно тщательно рассмотреть процессы, возникающие при воздействии на элементы водостока отрицательных температур.

В зимний период водостоки подвергаются повышенным нагрузкам. Серьезное испытание на прочность они проходят под воздействием лавинообразного схода с крыши снега, накопления в желобах льда. Последние – это неизбежное следствие процессов, происходящих в это время года: вода, образованная при таянии снега на крыше, попадает в желоб. Там она слой за слоем намерзает. Необходимо добавить и неравномерные нагрузки, которые оказывают на желоба сосульки.

Единственно возможный вариант радикального решения проблемы является система антиобледенения водостоков и кровли, то есть устройство в желобах, а также в трубах нагревательных электропроводов. Она не дает подтаявшему снегу превратиться в лед, а, наоборот, позволяет своевременно удалять талую воду и другие атмосферные осадки.

Если температура воздуха опускается ниже ноля, то вода начинает кристаллизоваться. Это негативно сказывается на состоянии компонентов водостока, напрямую влияет на его эксплуатационные качества.

  • Уменьшение максимальной пропускной способности желобов и труб. Формирование ледяной корки препятствует прохождению требуемого объема жидкости.
  • Деформация и разрушение компонентов. В процессе кристаллизации воды происходит увеличение ее объема. Это может повредить места стыков, нарушить целостность магистрали.
  • Формирование ледяных пробок. В совокупности с посторонним мусором в желобах и трубах могут появиться так называемые ледяные пробки. Они не дают воде стекать, в результате чего она попадает на стены здания и фундамент.

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Конструкция системы антиобледенения водостока

Греющий кабель является главной составляющей частью системы антиобледенения крыш и водостоков. Но это не единственный конструктивный элемент. Туда входят и другие компоненты:


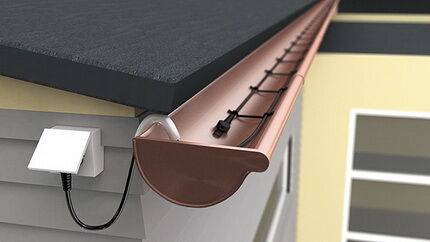

Устройство системы антиобледенения водостоков и кровли

  • подводящий провод для подачи электрической энергии в систему (он не нагревается);
  • крепежи для фиксации греющих кабелей в их проектном положении;
  • соединительные муфты;
  • УЗО;
  • блок питания;
  • терморегулятор.

Эффективность работы системы антиобледенения в большей степени зависит от характеристик терморегулятора. С помощью данного прибора можно задавать оптимальную температуру нагрева, включать и выключать тепловой кабель в определенных погодных условиях. Определять температурные показатели окружающей среды легче всего при помощи специальных термодатчиков. Обычно они устанавливаются в водостоке, где наблюдают максимальное скопление воды и льда.

Самые простые системы часто не оснащаются подобными многофункциональными температурными регуляторами. Обычно они являются двухдиапазонными и могут просто включаться или выключаться.

Специализированные термодатчики – метеостанции, работают более эффективно. Данные приборы измеряют не только температуру воздуха, но и другие погодные показатели (влажность, остаточная влага на трубах), которые влияют на образование наледи на крыше. Использование таких сложных метеостанций для регулировки нагрева водостока позволяет сэкономить до 80% электрической энергии.

Монтаж системы антиобледенения крыши — материалы

Для монтажа системы анти-лед вам понадобятся следующие материалы:

трехжильный кабель питания 220В – ВВГ

щиток под аппаратуру управления

автоматика (полная комплектация будет приведена ниже в схемах)

кабель КВВГ

Это контрольный кабель, которым будут подключаться датчики.

датчики – осадков, влажности, температуры

защитные распредкоробки

Они должны иметь степень защиты IP55.

лента монтажная для крепления кабеля обогрева

оцинкованный тросик или цепь

крепежные клипсы

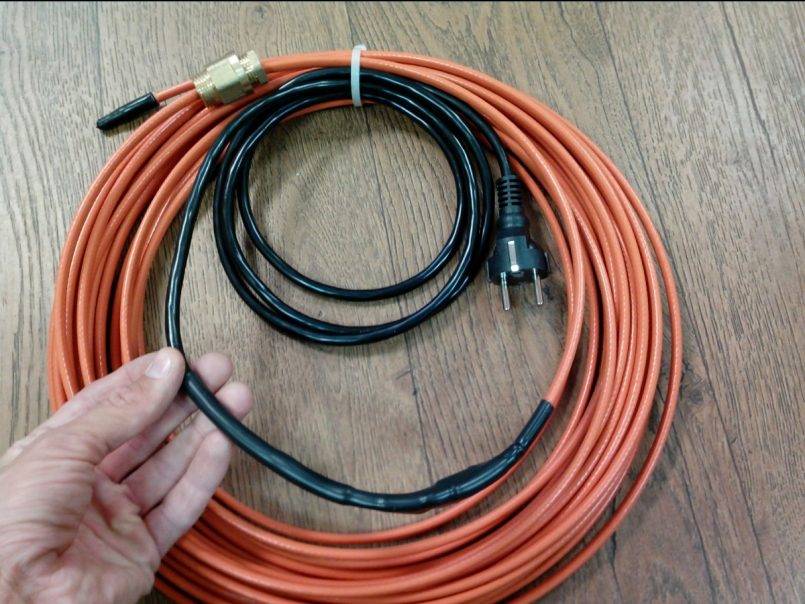

сам резистивный нагревательный кабель

С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.

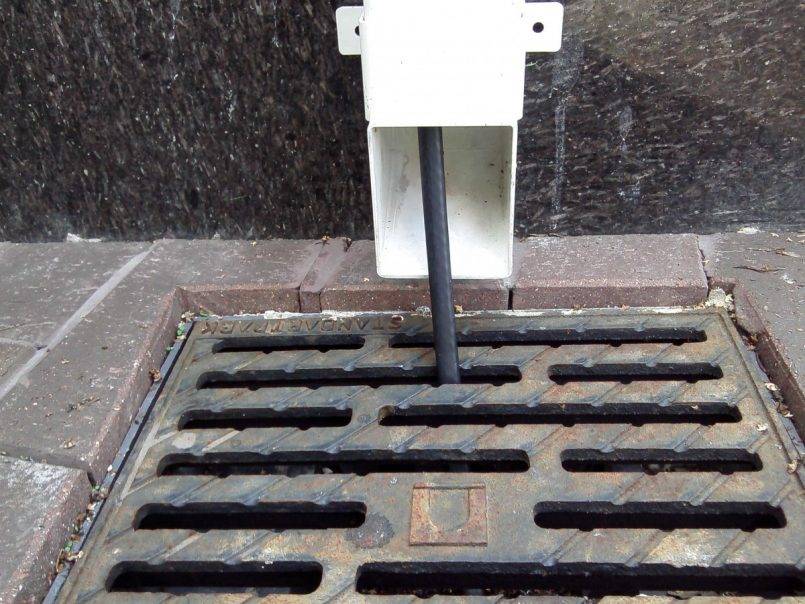

Тут же вымеряется спуск в водосток и монтируется тросик.
