Для чего нужна контробрешетка крыши + правильное устройство и монтаж контррейки под металлочерепицу

Как рассчитать шаг обрешетки треугольного ската

  • Для монтажа одного или нескольких сегментов черепицы на верхнем ряду треугольного ската, отрезают кусок обрешетки 12-14 см длиной.
  • Крепят его при помощи саморезов либо оцинкованных гвоздей к контробрешетке в верхнем сегменте ската треугольной формы на расстоянии от точки их пересечения около 5 см. Указанная длина может различаться в зависимости от расположения контробрешеток и угла вальмы.
  • Шаг обрешетки рассчитывают таким же образом, как и для ската прямоугольной формы.

Сделав правильный каркас под металлочерепицу, вы обеспечите возможность легкой и комфортной укладки кровельного покрытия.

Монтаж контробрешетки

Расположение брусьев контробрешетки

Контробрешетка рекомендована для всех типов . Как уже было сказано выше, прибивание контрбрусьев осуществляется вдоль стропил прямо на гидроизоляционный материал крыши. Такое выполнение позволяет обеспечить эффективную вентиляцию кровельного пространства и приподнять конструкцию обрешетки на высоту бруска. Чаще всего высота контробрешетки выполняется на уровне 2-5 см. Бруски 30х50 мм используют в случае, если конструкция крыши является достаточно простой. Если крыша сложная и многоскатная, толщина контрбрусьев увеличивается до 50 мм.

Схема этапов монтажа обрешетки кровли

Как только поверх стропил укладывается гидроизоляционный материал, можно начинать обустройство контробрешетки. Раньше в качестве гидроизоляции часто использовали рубероид. В наше время достаточно большое количество производителей предлагают надежные и качественные мембраны или гидроизоляционные пленки. Осуществляется фиксация гидроизоляции к стропилам, после чего проводится набивка контробрешетки.

Важные моменты, которые стоит знать, выполняя устройство контрбрусьев:

  1. Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
  2. В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
  3. Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.

Обратите внимание на то, как проходит устройство контрреек (брусьев) в районе ендов и коньков:

Если вы строите кровлю, имеющую большой вес покрытия, лучше взять дуб или сосну для контрбрусьев.

  1. Верхние плоскости граней контрбрусьев должны иметь пересечение в одной точке – это нужно для обустройства коньков.
  2. С этой целью под нужным углом запиливаются бруски противоположных скатов. Если обрешетка смонтирована на коньке правильно, она способствует точности расчетов укладки, например, верхнего ряда элементов черепицы и шага досок обрешетки.
  3. Основные контрбрусья возле ендов прибиваются, имея шаг 10 см к продольным брусьям хребта или ендовы. Это нужно для свободного отвода пыли, снега конденсата и для проведения эффективной вентиляции кровельного покрытия.

Обратите внимание на то, какие ошибки часто встречаются, когда идет устройство контробрешетки и обрешетки под ендовы и укладка брусьев происходит плотно к настилу ендовы. Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды

Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги

Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги.

Во время обустройства под контробрешетку пологих ендов обычно используется удлинительная лента, и это помогает в устранении протечек. Будьте внимательны, потому что в случае нарушения данных рекомендаций конструкции конька и ендов могут быть нарушены.

Фиксирование гидроизоляции контрбрусьями

Также необходимо учитывать то, что контррейки гвоздями крепятся на гидроизоляционный материал. Используют до 10 крепежных элементов на 1 кв.м поверхности. В данном случае, в 10 точках гидроизоляционный материал имеет места нарушения герметичности, уязвимых к проникновению влаги, тем более во время продолжительных дождей. Такое часто случается, если кровельщики сразу не монтируют обрешетку и кровельное покрытие по контробрешетке.

Обычно протечки влаги через места, где крепятся контрбрусья, имеют временный характер. Они устраняются после укладки кровельного материала. Благодаря устройству вентилируемого пространства удаляется влага, попавшая в кровлю.

Зачем делают контробрешетку под металлочерепицу?

Назначение контробрешетки – создавать вентилируемый зазор между различными слоями крыши (обычно между гидроизолирующей пленкой, покрывающей утеплитель, и покрытием кровли). Рейки устанавливают с большим шагом, между ними образуется пустое пространство, заполненное воздухом.

Несущей нагрузки у контробрешетки нет. Есть несколько вспомогательных функций:

  • При монтаже основной обрешетки строители могут передвигаться по брускам контробрешетки. Чем реже они наступают на уложенный гидроизолирующий слой, тем меньше риск его повреждения;
  • Бруски контробрешетки служат преградой между основной обрешеткой и гидроизолирующей пленкой, на которой скапливается конденсат. Влага не достигает обрешеточных досок, доски (которые принимают на себя нагрузку кровельного покрытия) не подгнивают;
  • Материал гидроизолирующей пленки укладывают не в натяг. Контробрешетка фиксирует его, чтобы провисал меньше.

Нужна ли контробрешетка под металлочерепицу? Обязательно.

Для того, чтобы подкровельное пространство нормально продувалось, одних обрешеточных досок мало. Тем более, что шаг между ними не слишком большой.

Это зависит от марки черепицы и уклона кровли: при маленьком уклоне шаг будет частым, то есть, свободного пространства между листами и пленкой практически не останется.

Металлочерепица (вообще любой металл) – материал воздухонепроницаемый. То есть, конденсат, который скапливается между ней и пленкой, разрушает все сразу: изнанку покрытия, обрешеточные доски, а в итоге проникает к утеплителю и скапливается в его толще.

Обратите внимание

В сумме обрешетка и контробрешетка под металлочерепицу обеспечат как раз тот зазор, который нужен, и пространство под кровлей будет вентилироваться полноценно.

Металлочерепица без контробрешетки может использоваться только для покрытий крыш с холодными чердаками: утеплителя нет, и количество конденсата минимально – нет резкого контраста температур между улицей и чердачным пространством.

В остальных случаях для укладки металлочерепицы контробрешетка необходима.

Требования к обрешетке

Для изготовления решетчатой конструкции используются, как правило, обрезные доски или бруски из хвойных пород деревьев по ГОСТ 8486-86. Благодаря повышенной смолистости они достаточно хорошо противостоят гниению. Тем не менее желательна обработка антисептиками и антипиренами, которая повышает огнестойкость конструкций, продлевает срок службы древесины в несколько раз.

Для устройства обрешетки используются пиломатериалы 2-3 сорта. Дерево должно быть без гнили, синевы, выпадающих сучков и других серьезных пороков. Нельзя использовать доску с обзолом, где под корой селятся жучки-древоточцы. Они быстро приводят лес в негодность.

По всей длине доски толщина должна быть одинакова. Нежелательны изгибы, кручения и другие нарушения геометрии.

Рекомендуемая ширина доски — 100-150 мм. Толщина подбирается исходя из шага стропил и веса покрытия:

  • 25 мм — если используется обычная металлочерепица, а расстояние между стропилами 600 мм;
  • 32 мм — для усиленного кровельного материала толщиной от 0,5 мм и шаге 700-900 мм;
  • если шаг еще больше, можно использовать пиломатериалы толщиной 40-50 мм.

Требуемая влажность — не более 18%. Сырые пиломатериалы склонны к сильной усушке и деформациям, поэтому перед применением ее необходимо выдержать в штабелях до нужной влажности.

Сплошная обрешетка в местах, требующих усиления, устраивается из той же доски, что и разреженная. Для крепления применяются оцинкованные гвозди или саморезы длиной.

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

  1. Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;
  2. После укладки гидробарьера приступают к закреплению контрбрусьев;
  3. Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
  4. Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
  5. На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
  6. Метки брусьев соединяют с помощью красящей шнуровки;
  7. Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

Монтаж контробрешетки

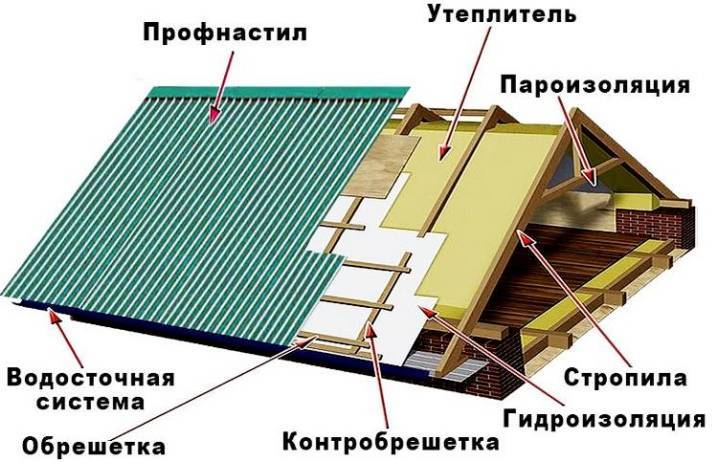

Устройство крыши

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

  • Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
  • Максимально надежное крепление гидроизоляционной мембраны.
  • Защита брусьев от прогибания и растрескивания.

Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

Схема монтажа

Что такое контробрешетка

Для чего нужна контробрешетка

В нашем блоге немало внимания уделено вопросам вентиляции подкровельного пространства. Несоблюдение правил устройства естественной подкровельной вентиляции теми, кто ведет строительство дома своими руки, создаёт предпосылки для образования конденсата в подкровельном пространстве, что, в свою очередь, провоцирует преждевременный ремонт кровли. Причем, альтернативы тут нет – несвоевременно отремонтированная кровля «организует» внеплановый ремонт крыши.

Проблема эта касается абсолютно всех листовых кровельных материалов. Если они невосприимчивы к воздействию влаги, как, например, ондулин компакт или ондувилла, пострадает теплоизоляция и элементы отделки внутренних помещений дома. Если же кровля выполнена из металлочерепицы или профлиста, к описанным проблемам добавиться ухудшение эксплуатационных качеств кровли, вызванное коррозией металла.

Укладка кровельного материала непосредственно на гидроизолирующие материалы (даже на высококачественные пленки торговой марки Ондутис) решала проблему частично, а в случае использования профлиста была даже вредна для него.

Решить проблему удалось путем создания зазора между гидроизолирующим материалом и покрытием кровли. Сделать этот зазор постоянным и неизменным в процессе эксплуатации крыши помогает контробрешетка.

Контробрешетка — что это

Контробрешеткой называют часть кровельной системы, состоящую из деревянных брусов.

Брус монтируется на стропила поверх гидроизоляционных материалов.

Таким образом создается зазор, необходимый для вентиляции подкровельного материала.

Контробрешетка может быть смонтирована как на любые изоляционные материалы (пленки Ондутис, рубероид и т.п.), так и под любые кровельные материалы (профлист, ондулин, металлочерепица, ондувилла).

Как правило, контробрешетку делают из деревянного бруса сечением не менее 25х50 мм. Наиболее надежной будет обрешетка, выполненная из бруса 40х50 мм. Использовать брус большего сечения не стоит – это делает каркас крыши более тяжелым и дорогим.

Для монтажа используются как цельные, так и составные брусы.

Отличие контробрешетки от обрешетки

Контробрешетка монтируется на стропила. Обрешетка монтируется на контробрешетку.

Шаг между элементами контробрешетки равен шагу между стропилами. Обрешетка монтируется сплошной, либо с шагом, зависящим от того, какие кровельные материалы применяются, а также от уклона крыши.

Достоинства кровельной системы с обрешеткой

В подкровельном пространстве не скапливается конденсат. Как следствие минимализируется вредное воздействие влаги на кровельные материалы, материалы кровельного пирога и внутренние помещения дома.

Брус контробрешетки служит креплением для гидроизоляционных пленок. Это позволяет уложить их без провисов, морщин и повреждений. Тем самым создается зазор, необходимый для эффективной естественной вентиляции подкровельного пространства.

Правильный монтаж контробрешетки позволяет выровнять скаты крыши при незначительных перепадах по высоте элементов стропильной системы.

Установка контробрешетки позволяет кровельщикам перемещаться по скатам крыши, не повреждая при этом изолирующие материалы

Это особенно важно в случае применения в качестве изоляции непрочных материалов (например, рубероида)

Безусловно, устройство контробрешетки делает строительство дома своими руками несколько дороже. Однако преимущества от ее использования с лихвой это окупают.

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

На заметку! Гибкая черепица отличается широким выбором оттенков и цветов, размеров. Именно поэтому не стоит приобретать материалы, изготовленные разными производителями, даже если они сильно схожи между собой.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Зачем делают контробрешетку под металлочерепицу?

Назначение контробрешетки – создавать вентилируемый зазор между различными слоями крыши (обычно между гидроизолирующей пленкой, покрывающей утеплитель, и покрытием кровли). Рейки устанавливают с большим шагом, между ними образуется пустое пространство, заполненное воздухом.

Несущей нагрузки у контробрешетки нет. Есть несколько вспомогательных функций:

  • При монтаже основной обрешетки строители могут передвигаться по брускам контробрешетки. Чем реже они наступают на уложенный гидроизолирующий слой, тем меньше риск его повреждения;
  • Бруски контробрешетки служат преградой между основной обрешеткой и гидроизолирующей пленкой, на которой скапливается конденсат. Влага не достигает обрешеточных досок, доски (которые принимают на себя нагрузку кровельного покрытия) не подгнивают;
  • Материал гидроизолирующей пленки укладывают не в натяг. Контробрешетка фиксирует его, чтобы провисал меньше.

Нужна ли контробрешетка под металлочерепицу? Обязательно.

Для того, чтобы подкровельное пространство нормально продувалось, одних обрешеточных досок мало. Тем более, что шаг между ними не слишком большой.

Это зависит от марки черепицы и уклона кровли: при маленьком уклоне шаг будет частым, то есть, свободного пространства между листами и пленкой практически не останется.

Металлочерепица (вообще любой металл) – материал воздухонепроницаемый. То есть, конденсат, который скапливается между ней и пленкой, разрушает все сразу: изнанку покрытия, обрешеточные доски, а в итоге проникает к утеплителю и скапливается в его толще.

Обратите внимание

Мокрый утеплитель практически не функционален, теряет больше половины свойств.

В сумме обрешетка и контробрешетка под металлочерепицу обеспечат как раз тот зазор, который нужен, и пространство под кровлей будет вентилироваться полноценно.

Металлочерепица без контробрешетки может использоваться только для покрытий крыш с холодными чердаками: утеплителя нет, и количество конденсата минимально – нет резкого контраста температур между улицей и чердачным пространством.

В остальных случаях для укладки металлочерепицы контробрешетка необходима.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов

Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева — узел ендовы, справа — примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

  • вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
  • в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
  • в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

    Правильная обрешетка в районе конька

В чем отличия контробрешетки и обрешетки?

Предназначение двух этих элементов немного отличается друг от друга, и их выполнение является важным для конструкции кровли в целом.

Обрешетка – это ряды досок, прибитые к стропильной системе, на которые закрепляется кровельное покрытие.

Есть 2 вида обрешетки:

  1. Разряженная.
  2. Сплошная.

Сплошная обрешетка имеет зазор между досками меньше 1 см. Монтаж этого элемента выполняется в 2 слоя:

Виды обрешетки

  1. Разряженный.
  2. Сплошной, выполненный из ориентированно-стружечных плит, влагостойкой фанеры, которые укладываются под углом 45 градусов по отношению к первому слою. Такая обрешетка выполняет звукоизоляционную и термоизоляционную функции.

Устройство сплошной выполняется под следующие виды кровли, имеющие малый угол наклона:

  • металлочерепица;
  • мягкая черепица,
  • плоский безасбестовый шифер,
  • плоский асбестовый шифер.

Разряженная применяется на , покрывается волнистыми листами, глиняной или цементно-песчаной черепицей. Для выполнения обрешетки необходим брус 50х50 мм или 60х60 мм.

К контробрешетке гвоздями прибиваются доски обрешетки. Для этого необходимо взять гвозди, имеющие длину, равную толщине двух брусьев.

Схема контробрешетки кровли

Контробрешетка (контрбрусья) – это деревянные бруски, которые набиваются прямо на гидробарьерный материал, на стропила. Контрбрусья монтируют для того, чтобы обеспечить вентиляционный слой гидроизоляции, роль которой будут выполнять гидробарьерные мембраны пленки или рубероид. Контробрешетка, выполненная под металлочерепицу, нужна для создания вентиляционного канала между обрешеткой, слоем гидроизоляции и кровельным покрытием.

Контрбрусья обеспечивают приток воздуха, который необходим для вывода влаги с крыши, и также являются каркасом для досок обрешетки.

Чтобы изготовить контрбрусья, необходимы заготовки с сечением 30х50 мм. Если крыша имеет стропильные ноги большой длины и сложную конструктивную форму, тогда необходимы заготовки для контрбрусьев 50х50 мм.
