Теплая мансарда под односкатной крышей: плюсы и минусы, строительство своими руками

Детская комната

Проще всего обустроить на мансарде детскую комнату, используя при этом экологичные и безвредные материалы.

Чтобы комната получилась и красивой и практичной, следует учитывать некоторые моменты:

Кроме того, что материалы, из которого изготовлена мебель, должны быть экологически чистыми, конструкция мебели не должна иметь острые углы и быть прочно прикрепленной.

Детская без острых углов

Усилить пол можно при помощи мягкого ковра или любого другого понравившегося покрытия.

Усиление пола с помощью ковра

Мебель для комнаты лучше выбирать двухъярусную, такое решение не только сэкономит пространство, но и сделает место для игр ребенка очень уютным. Идеальными в этом случае станут кровати, под которым есть пространство и различные шкафчики и столики.

Двухъярусная кровать

Шкафчики в детской

Также не стоит забывать про игрушки, для которых нужно место для хранения. Можно использовать как специальные мешки-баулы, а можно придумать встроенные ящики в кровати.

Места хранения игрушек

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

  • подготовку;
  • установку стропильной системы;
  • укладку гидро-, тепло- и пароизоляции;
  • монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

  • для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
  • гибкая черепица, ондулин, рулонная кровля — сплошной настил;
  • асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Проекты домов с односкатной крышей

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Плюсы и минусы односкатной конструкции

Дома и постройки хозяйственного назначения имеют крыши различных конструкций. Жилые здания чаще всего накрывают кровлями, имеющими сложную конструкцию – двухскатную, многоскатную, вальмовую и проч. Самый простой вариант накрыть сооружение – это положить железобетонную плиту (или две) под небольшим уклоном. В результате получим разновидность односкатной крыши. Однако, зачастую приходится сталкиваться со стропильной системой.

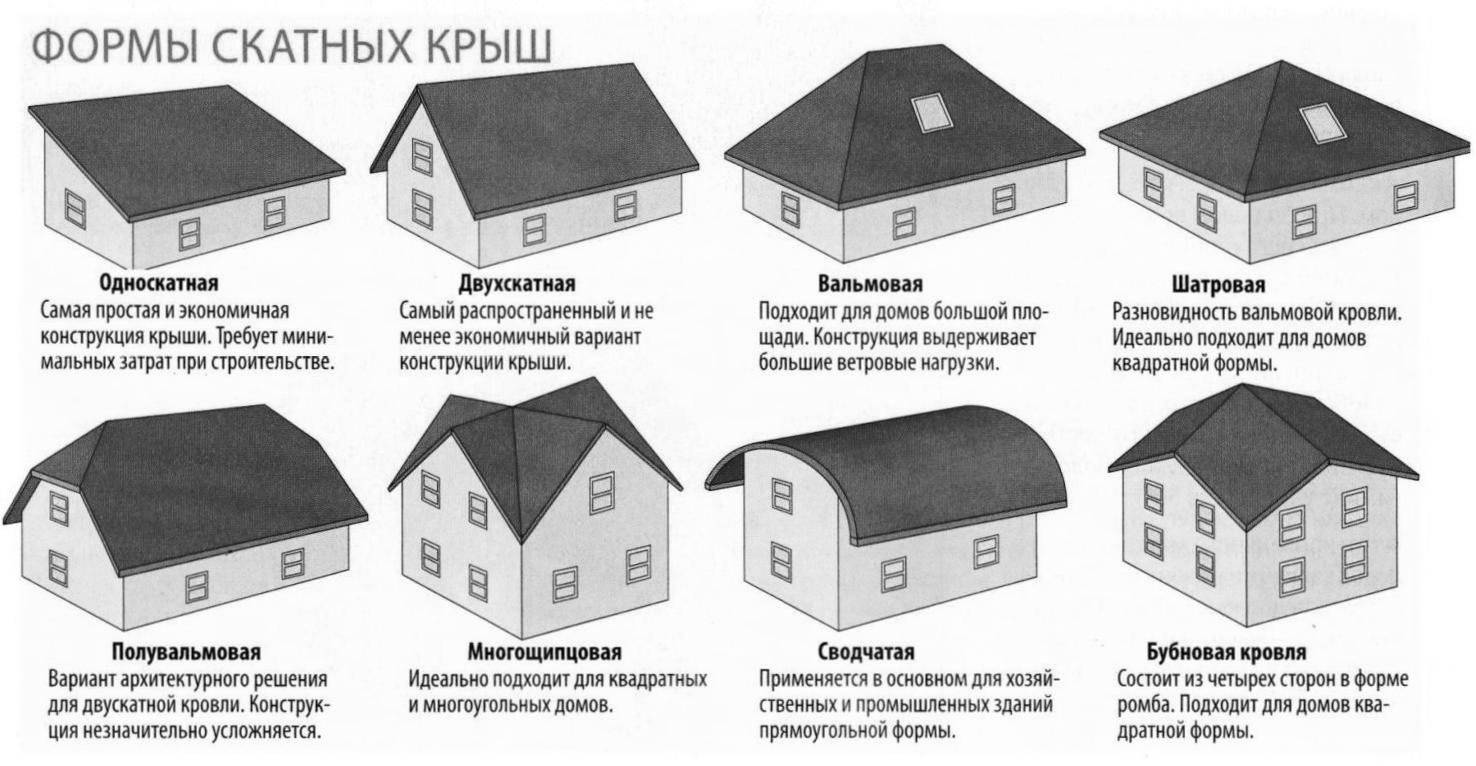

Разновидности форм скатных крыш.

Односкатная кровля по сравнению со сложными многоскатными крышами, имеет свои плюсы и минусы. К положительным качествам следует отнести следующее:

  • Односкатная кровля не требует сложных расчетов и проектов.
  • На строительство односкатной крыши не требуется большое количество материала.
  • Требования к материалам, из которого сооружается односкатная конструкция, гораздо ниже.
  • Монтаж проводится гораздо быстрее и проще, чем многоскатных конструкций.
  • Стоимость работ и материалов намного меньше.
  • Односкатная кровля лучше выдерживает напор ветра.
  • Быстрые сроки возведения.
  • Небольшой вес конструкции кровли.

Типы крыш

Справедливости ради, следует отметить отрицательные моменты, которые присущи односкатным крышам. В первую очередь это плохая энергоэффективность. Для обычной крыши  термоизолятором служит воздушный слой. У односкатной крыши он намного меньше и его не хватает для сохранения тепла. Кровли, как правило, делают из теплопроводных материалов, что приводит к нагреванию в жаркий период времени и прониканию холода зимой. Для устранения этого необходимо дополнительно утеплять чердачное пространство и сооружать вентиляцию.

Правильно построенная и утепленная односкатная крыша обеспечит комфорт в доме даже зимой.

Кроме того к недостаткам относятся:

  • Плохая устойчивость к снежным нагрузкам.
  • Сложность устройства просторной и комфортной мансарды, поскольку односкатная мансардная крыша встречается очень редко.
  • Слишком простой и не очень презентабельный внешний вид.
  • Поскольку подкрышное пространство практически отсутствует, весьма затруднительно провести хорошую теплоизоляцию

Таким образом, можно резюмировать, что конструкции односкатных крыш прекрасно подходят для зданий и сооружений в южных областях, где часто преобладают сильные ветра, но снежный покров в зимний период небольшой.

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

  • собственный вес;
  • массу кровельного покрытия и утеплителя;
  • максимальные для данной местности порывы ветра;
  • давление снегового покрова.

Справка. При уклоне кровли более 45° снег на ней практически не задерживается, а при 60° и вовсе не учитывается при вычислениях. Зато возрастает ветровое давление из-за высоты конструкции и ее положения, близкого к вертикальному.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120—200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50—120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

  1. Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
  2. Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
  3. Общий удельный вес – 32 + 25 = 60 кг/м².
  4. Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
  5. Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Справка. При монтаже ломаной мансардной крыши используется 2 вида стропил – наслонные и висячие. На двускатной кровле применяются только висячие, в чем между ними разница, отражено на схеме.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

  1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.
  2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.
  3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.

  4. Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с весьма привлекателен, а также не лишен так называемой «изюминки».

Требования к устройству крыши

Чтобы ваша крыша прослужила долгие годы необходимо соблюсти обязательные требования к выбору подходящего материала и установке будущей конструкции.

  1. Прочность конструкции. Все системные детали, и соединительные места конструкции должны быть жестко установлены, чтобы не деформироваться, даже сдвигаясь с усилием. Конструкция должна получить в своей основе треугольник. Эта форма имеет рамы, они крепятся параллельно друг другу. А жесткая фиксация при их установке гарантирует крыше устойчивость. Но если фермы приходят в движение, конструкция может рухнуть уже на стадии крепления шифера или другого отделочного материала для крыши.
  2. Малый вес. Масса крыши должна быть небольшой, из-за этого система стропил, строится из древесного материала. Если итоговый вес кровли приличный, необходима установка металлической основы стропил. Можно взять хвойное дерево, не менее первого сорта, и малой влажностью. Еще обязательно обработать дерево антисептиком и антипиреном, чтобы защитить от огня и вредителей. В этом случае узлы крепления всей системы стропил будущей кровли будут прочными.
  3. Важным элементом является и высокое качество будущей деревянной основы мансарды.

ВАЖНО!
Если вы решите устанавливать мансарду на крыше, то лучшим вариантом будет выбор наслонной системы для стропильной основы. Это поможет вам сохранить большое количество свободного пространства, без особых неудобств при установке.. Монтаж мансардной крыши проводится с помощью таких элементов:

Монтаж мансардной крыши проводится с помощью таких элементов:

  • Железо;
  • Облегченная сталь с оцинковкой;
  • Железобетонная конструкция.

Подобное решение поможет укрепить мансарду и разместить дополнительные малые комнаты на крыше. Но следует помнить о весе будущей готовой крыши и ее давление на стены дома.

Стропильная система

Какие материалы для стропил существуют

Для изготовления стропил применяется три вида материала: дерево, железобетон и метал. Из вариант имеет ряд преимуществ и недостатков. Создавая проект мансардной крыши частного дома необходимо знать все тонкости. И так.

Деревянные стропила – это прежде всего, натуральный и экологически чистый материал для строительства. К тому же, дерево не трескается во время обработки и подгона под нужный размер. Однако, каждый строитель знает, что дерево очень неустойчиво к негативному воздействию окружающей среды. Поэтому, прежде чем использовать деревянные материалы, необходимо пропитать дерево и обработать его антисептическими и антипиреновыми средствами.

А вот металлические и железобетонные стропила совсем некапризны, им нестрашны капризы погоды и действие грибков. Такие стропила более прочные и устойчивые.

Во-первых, их невозможно подогнать по размеру. Малейшая ошибка может привести к тому, что мансардная двухскатная крыша получится кривой и перекошенной. Поэтому прежде чем заказывать стропила из металла или железобетона, необходимо произвести ряд точных расчетов и измерений.

Второй недостаток – это сложности, возникающие при монтаже. Такие стропильные системы имеют большой вес. Поэтому чаще всего, при установке стропил практически нельзя обойтись без специальной строительной техники.

Таким образом, такие стропила чаще применяются в промышленном производстве и устанавливаются в больших технических постройках. Для дачных и жилых домов чаще всего используются деревянные стропила.

Минусы односкатной крыши:

  • Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние —выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
  • Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
  • Не существует ограничений в выборе кровельных материалов и системе стропил.
  • Доступное планирование и монтаж систем водостока и дымоходов.

Формы

Помещению под кровлей отводится особая роль, чтобы его можно было с комфортом использовать.

С этой целью к чердачному помещению под мансарду предъявляется ряд требований:

форма мансарды должна быть максимально удобной;
нужно уделить внимание утеплению;
освещение помещения также имеет важное значение.

Грамотная планировка поможет воплотить множество полезных идей. Классикой жанра стала геометрическая форма мансарды. Такая кровля может быть треугольной или ломаной, с наличием симметричных или асимметричных сторон относительно стен постройки. Сам этаж может быть расположен как на одну из сторон, так и по всей ширине, даже несколько выходя за границы внешних стен. Некоторые такие проекты подразумевают установку дополнительных опорных конструкций, например, в виде колонн или стенок.

В целом, кровельные конструкции могут быть спроектированы следующим образом:

  • в виде отдельного многоуровневого этажа;
  • цельного этажа с двухуровневым развитием;
  • двухуровневого этажа с основанием антресольного этажа.

Несущие стены кровельных конструкций обычно состоят из двух частей:

  • вертикальной стены (стеновой материал для конструкции может быть использован такой же, как при возведении нижних этажей);
  • наклонной стены (ее каркасом служит стропильная система, а кровля служит наружной обшивкой).

Соотношение в проекте всех этих элементов между собой зависит от конструкции в целом. Форма мансардной крыши придает всему дому особый вид. Чердачные помещения жилого типа могут различаться по форме кровли.

В основном, принято выделять следующие типы:

  • односкатная кровля (без боковин, с единым подкровельным помещением);
  • двускатная кровля (усложненная конструкция, позволяющая спроектировать удобный мансардный этаж с учетом мансардных окон);
  • ломаная двускатная крыша с характерным силуэтом (скаты могут быть изогнуты внутрь или выгнуты наружу).

Грамотный проект позволяет «высвободить» нужную полезную площадь. Ее можно увеличить, установив вертикальную, аттиковую стенку. Стоит учесть, что полезная площадь четырехскатной крыши меньше, чем двускатной. Это связано с большим количеством скосов, которые не дают свободно спроектировать подкровельное пространство. Оптимально использовать типовой проект мансарды.

Поскольку высота мансардного этажа имеет важное значение, она влияет на полезную площадь. Кроме того, по высоте отличают тип помещения под кровлей

Для общей картины не помешает изучить проект типовой мансардной конструкции в разрезе.

Рассмотрим, что он собой представляет.

  1. Если высота вертикальной стенки подкровельного помещения больше 1,5 м, то это уже полноценный этаж. В центре конструкции можно свободно передвигаться, не наклоняясь. При высоте стенки мансарды больше 2 м можно говорить о функциональном помещении, которое по комфортабельности будет напоминать типовую комнату.
  2. Если мансарда имеет одно- или двускатную кровлю с высотой аттиковых стен около 0,8 м (максимально до 1,5 м), то такая конструкция отличается повышенной функциональностью.
  3. Наличие стен высотой менее 0,8 м (или если вертикальные стены отсутствуют) может говорить о недостаточно функциональном помещении.

Превратить мансарду в функциональное помещение, более удобное и рациональное, можно несколькими способами. Общий тон задает и интерьер подкровельной комнаты. Иногда для ее обустройства могут потребоваться неординарные решения, но лучше в работе следовать известным и проверенным правилам. Так, качественные характеристики мансарды во многом зависят от назначения помещения. Например, маленькую, узкую мансарду удобно превратить в дополнительную спальню. Высокая мансарда позволяет обустроить под кровлей целый гостевой этаж

Также важно, какая мебель будет стоять в помещении и, соответственно, можно встроить шкаф-купе или поставить стеллаж

Важно при этом соблюсти два общих требования:

  • для большой комнаты высота стен до пола от потолка – не меньше 2,2 м;
  • высота стен мансарды от уровня кровати – около 1,4 м.

Основы расчета

Цель расчётов – найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существеннаяИсточник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

  • Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
  • Ветровые нагрузки. Являются переменными, действуют на все элементы.
  • Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
  • Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крышиИсточник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты

Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки

Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

  • Шаг стропил соответствует размерам утеплителя.
  • Ширина стропил соответствует толщине утепления.
