Онлайн калькулятор расчета металлочерепицы для крыши — рассчитываем точное количество материала

Преимущества стандартных листов

Металлочерепица – это материал, который заметно различается по размерам, особенно по длине и ширине. Длина может различаться от 35 до 820 см. Ширина – от 115 до 120 см.

При использовании металлочерепицы не рекомендуется применять слишком крупные листы. Оптимальный вариант приобретать металлочерепицу среднего формата, таким образом, будет находиться золотая середина по расходам денежных средств на закупку, логистическими вопросами и трудностями монтажа. Средние листы легче рассчитать, правильно, количество единиц необходимых для покрытия полезной площади, для подрезки становится очевидной, зная базовые параметры объекта.

Стандартные средние листы хороши по следующим критериям:

  • их легко транспортировать и хранить;
  • при монтаже не надо задействовать специальную технику;
  • не требуется особых помещений для хранения;
  • риск повреждения материала при работе сведен к минимуму.

Как снизить расход: советы

  • Есть в профессиональной среде термин – запретная длина листа металлочерепицы. То есть, резать материал в длину по волне категорически не рекомендуется. Если нужно делать надрезы, то производить их следует строго по инструкции.
  • При выборе материала для кровли дома рекомендуется рассматривать толщину стали за минусом ПВХ покрытия. Такая необходимость появилась потому, что часто производители манипулируют толщиной полимерного покрытия и при этом экономят на металле.
  • Модульная металлочерепица выгодно отличается от стандартной тем, что отсутствует перерасход материала, нахлесты минимальны и стандартны. Модули защелкиваются на специальное крепление, которое полностью исключает попадание влаги под лист.

Поднимать такие изделия на высоту затруднительно, к тому же значительно увеличивается риск повреждения как самого материала, так и стен объекта

Поэтому важно заранее учесть этот факт и продумать процесс транспортировки сырья непосредственно на место ремонтных работ.
При работе рекомендуется пользоваться специальной таблицей, где отражены все данные относительно формата листов.
При резке материала обязательно следует использовать ножницы по металлу. Нельзя применять болгарку или ножовку, где присутствуют мелкие зубчики.
Монтировать металлочерепицу самостоятельно необходимо под углом наклона от 20 градусов

В противном случае придется делать лишние нахлесты.

Подробнее о тонкостях расчета металлочерепицы смотрите далее.

https://youtube.com/watch?v=CuVHF396bjY

Калькулятор расчёта металлочерепицы

Рассчитать расход металлочерепицы можно быстро — в специальной программе. Для этого требуется совершить всего несколько шагов:

  1. Выбрать тип кровли.
  2. Отметить, будет ли кровля утеплена.
  3. Указать ширину и длину скатов.
  4. Отметить, надо ли рассчитать софит.
  5. Указать тип софита.
  6. Записать в ячейке ширину карниза.
  7. Указать ширину лобовой доски.
  8. Выбрать материал.

Как посчитать материал для крыши правильно

Расчет количества металлочерепицы на скатную крышу прямоугольного типа проводится в несколько этапов:

  1. Промеряется длина каждого ската.
  2. Полученный результат суммируется с размером свеса.
  3. Промеряют конек.
  4. Высчитывается число рядов, с учетом ширины ската: для этого ее нужно разделить на параметр рабочей ширины листов. Полученный результат округляют в сторону возрастания.
  5. При расчете числа листов по длине в учет берутся вертикальные нахлесты. В случае несимметричности скатов каждый из них рассчитывается отдельно, а полученные результаты суммируются.

Что касается ломанной кровли, то каждую ее плоскость придется рассчитывать отдельно. Вообще при наличии сложных форм рассчитать количество металлочерепицы на крышу поможет специальная программа. При ручном ведении процедуры рекомендуется использовать миллиметровую бумагу, с обязательным соблюдением масштаба и учетом необходимых нахлестов поперечного и продольного типа.

Сложные скаты чаще всего имеют треугольную или трапециевидную форму: наличие чертежных расчетов в этом случае обязателен

Проводя расчет листов металлочерепицы на крышу самостоятельно, важно руководствоваться общим правилом, согласно которому общая площадь материала всегда больше суммарной площади скатов кровли сложной формы на 18-20%

Расчёт обрешётки под металлочерепицу

Перед расчётом количества материала на строительство обрешётки делают следующее:

  • рулеткой измеряют ширину и длину скатов;
  • определяют, насколько обрешётка будет выходить за пределы карниза;
  • учитывают расход на лобовые доски;
  • решают, какой будет основание под кровельный материал — сплошным или разреженным.

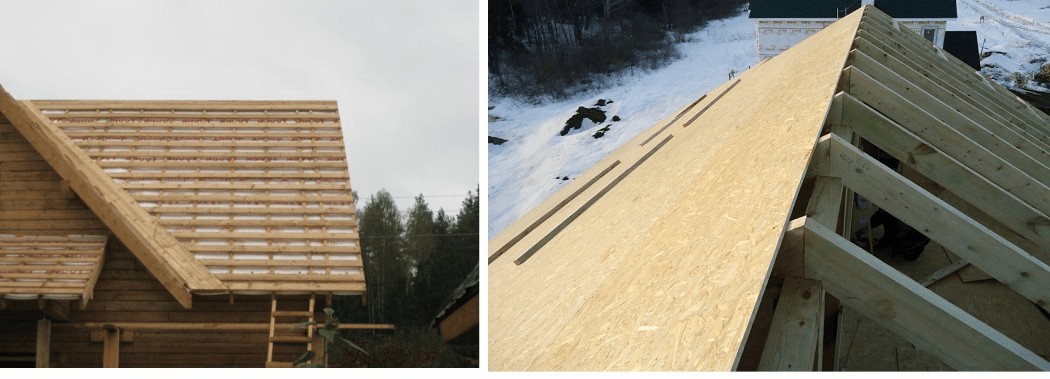

Слева показана разреженная обрешётка под металлочерепицу, а справа — сплошная

Расход обрезных досок на сооружение сплошной обрешётки можно определить без лишних хлопот. Предположим, что площадь кровли составляет 80 м², а для строительства основания под финишное покрытие закуплены доски размером 0,15х6 м и толщиной 25 мм. В этой ситуации расчёт будет выглядеть следующим образом:

  1. 0,15 м х 6 м = 0,9 м² (площадь одной доски).
  2. 80 м² / 0,9 м² = 89 шт. (нужное количество досок).
  3. 0,15 м х 0,025 м х 6 м = 0,0225 м³ (объём 1 доски).
  4. 89 шт. х 0,0225 м³ = 2,0025 м³ (кубатура всех необходимых досок).

Когда обрешётка разреженная, вычисления проводят с учётом выбранного расстояния между досками. Допустим, материал предстоит выкладывать через каждые 35 см на крыше площадью 80 м², у которой ширина скатов равна 8 м, а длина — 5 м. Тогда расчёт будет состоять из 5 действий:

  1. 5/0,35 = 14 шт. (количество досок на одном скате).
  2. 14*8 = 112 м. п. (общий погонаж досок на одном скате).
  3. 112 м.п.*2 = 224 м. п. (общий погонаж досок на двух скатах).
  4. 224 м. п. /6 = 37 шт. (количество шестиметровых досок).
  5. 37*0,0225 = 0,8325 куб.м. (общий объем пиломатериалов для обрешётки).

Вычислить, каким будет расход металлической черепицы на крышу и досок обрешётки под неё, получится легко, если известны такие данные, как площадь кровли и размеры используемых материалов. Кстати, чтобы самостоятельные расчёты позволили построить крышу без проблем, цифры, полученные при расчётах, стоит округлять в бо́льшую сторону.

Плюсы и минусы металлочерепицы

Статистика результатов расчета с помощью калькуляторов демонстрирует о преимущественной востребованности металлочерепицы среди других кровельных материалов. К главным преимуществам относят следующие моменты:

  • Один из недорогих и легких материалов для установки крыши.
  • Благодаря широколистовому формату черепицы, легко осуществляется монтаж крыши с минимальным количеством швов, что увеличивает прочность кровельной конструкции.

Металлочерепица увеличивает прочность кровельной конструкцииИсточник pristroika.pro

  • Наличие нескольких слоев оцинковки совместно с грунтовкой, эпоксидкой и напылением краски создают надежную защиту от коррозии.
  • Технологии изготовления покрытий на основе полиэстера, пластизоля, пурала, позволяют подобрать изделие разнообразных цветов и оттенков, подходящее под любой фасад и концепцию здания.

Несмотря на приведенные плюсы металлочерепицы, для данного материала присущи следующие недостатки:

  • Низкий уровень шумоизоляции. С крышой из металлочерепицы слышен шум дождя и ветра.
  • Для установки необходима деревянная обрешетка, а также гидроизоляция.

Для установки металлочерепицы необходима деревянная обрешеткаИсточник obustroeno.com

  • Если повредить верхний слой черепицы, то данный участок может быть подвержен коррозии, поэтому установка требует особой аккуратности от монтажников.
  • Чем больше замысловатее конструкция крыши, тем больше остается обрезков кровельного материала.

Учитывая последний пункт, калькулятор кровли из металлочерепицы рассчитает для Вас общее количество листов необходимого материала, но из-за возможных обрезков во время установки, может понадобиться еще 5-10% металлочерепицы. Поэтому если Ваш проект крыши предусматривает наличие частых изгибов или поворотов, то готовьтесь, что может остаться много обрезных кусков.

При выборе металлочерепицы важно обращать внимание на толщину грунтового и оцинковочного слоя, которые должны составлять более 15 мкм и более 200 г/м² соответственно, а также на толщину самого листа – не менее 0,5 мм. В видео можно увидеть размеры металлочерепицы:

В видео можно увидеть размеры металлочерепицы:

Заключение

Выполняя какие-либо расчеты на любом строительном калькуляторе, надо помнить, что это далеко не профессиональный инструмент, пригодный разве что для примерного подсчета сметы для какого-либо вида работ. Результаты расчетов, выполненные вручную, иногда могут ощутимо отличаться от тех, что выдала программа. Причин этому может быть множество. Начиная от того, что никто не знает, по каким формулам и допускам делает расчеты калькулятор и заканчивая тем, что большинство подобных программ «заточены» для обсчета простейших площадей и фигур.

Способы сокращения отходов

Рассчитывая металлочерепицу на крышу, проводят округление точных результатов. Полученная разница между фактическим и округленным размером указывает на тот материал, которых уйдет в отходы. Если стоит задача, как рассчитать металлочерепицу на уже готовые скаты, то при этом в учет берутся их фактические размеры. Проведение расчета еще до того, как построена крыша, дает возможность коррекции кровельных скатов, что заметно снижает количество отходов. В случае с прямоугольными крышами это достигается за счет увеличения размеров обрешетки, которая выступает за пределы фронтонов. Корректировка вальмовой крыши осуществляется путем изменения угла уклона треугольных вальм.

Перед тем, как посчитать металлочерепицу, нужно обязательно учесть ширину конька. Если он имеет широкие лопасти (16,5 см), это дает возможность надежно покрыть промежуток от кровельного листа до конька. Таким образом решаются ситуации, когда лист оказывается на 3-5 см короче, чем того требует чертеж. Увеличение или уменьшение ската также может достигаться путем изменения выступов кобылок за края: так называют доски, применяющиеся для удлинения стропильных ног и обустройства свеса. На вальмовых крышах при выносе кобылок за края стен должно наблюдаться идентичное расстояние.

Методика расчета металлочерепицы на двухскатную крышу

Этап №1 – Замеры кровли

Перед началом расчета количества требуемых листов, следует произвести замеры крыши:

  • измерить ширину ската по горизонтали (по коньку или карнизу);
  • измерить длину ската (от конька до карниза).

К полученному результату длины ската следует прибавить 70 мм для вылета от торца стропильной ноги. Свес делается с целью предотвращения попадания капель под листы кровли при косом дожде.

Этап №2 – Расчет количества горизонтальных рядов

Для определения количества рядов черепицы следует использовать полученный размер по ширине ската (длина по коньку). Его необходимо разделить на значение эффективной ширины листа.

Пример: Замеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на эффективную ширину листа, которая составляет 1,10 м.

Важно: Округлять следует всегда в сторону большего значения

Этап №3 – Расчет количества листов в одном ряду

Расчет металлочерепицы здесь ведется по длине ската. Для определения точного числа листов в ряду следует просуммировать длину ската, вертикальный нахлест и вылет за стропильный торец. От полученной суммы следует выбрать число листов, отталкиваясь от их продольного размера.

Пример: Замеренная длина ската составляет 4 метра. В качестве кровли выбраны листы металлочерепицы с длиной 2,25 м. При укладке будет использоваться нахлест между листами в 0,15 м. Как видно из длинны ската в одном ряду будет достаточно двух листов (2,25 х 2 ˃ 4 метров).

Чтобы подтвердить правильность выбора следует произвести следующую проверку:

  • сложить длину ската, вертикальный нахлест и вылет за стропильный торец: 4 м + 0,15 м + 0,07 м = 4,22 м;
  • сложить номинальную длину двух листов: 2 х 2,25 = 4,5 м;
  • сравнить полученные значения: 4,22 м ≤ 4,5.

Если сумма номинальной длины листов превышает длину ската с учетом всех нахлестов – значит число выбрано верно.

Этап № 4 – Итоговый подсчет

Подсчитав количество рядов и точное число листов в каждом из них, можно сделать итоговые результаты, перемножив эти два значения. По приведенным выше примерам на один скат потребуется 8 рядов по два листа в каждом.

Следовательно, общее число на один скат составит – 2 х 8 = 16 листов. Если крыша имеет два симметричных ската, тогда финальное значение составит – 16 х 2 = 32 штуки.

Калькулятор

Ширина ската (м):
Длина ската (м):
Свес (м):
Эффективная ширина листа (м):
Эффективная длина листа (м):
Итого: листов

Расчет элементов

Расчет элементов для выполнения монтажа крыши из металлочерепицы зависит от сложности устройства кровли. Для начал рассчитывается площадь поверхности крыши. Если она имеет сложную конструкцию, то разбивается на простые фигуры, площадь которых можно вычислить, зная геометрические формулы. Потом площади всех фигур складываются, и получается общая площадь крыши.

Важно! Площадь кровли рассчитывается с учетом длины ската крыши, а не габаритов здания

В зависимости от того, какие габариты листов металлочерепицы были приобретены, следует рассчитывать и их полезную площадь. Она определяется по расчетной формуле для определения площади прямоугольника, так как листы имеют идентичную форму. Причем, в некоторых магазинах имеется услуга по разрезанию листов по заданным покупателем параметрам.

Полученное значение площади крыши необходимо разделить на полезную площадь одного листа. Это значение и будет указывать на количество необходимых листов материала. Обязательно необходимо закладывать в расчеты запас, который должен составлять как минимум 5%. Он необходим в случаях, когда могут быть неправильно разрезаны листы, или не округлено значение в большую сторону при расчете.

Для расчета конька, следует длину крыши разделить на полезную дину элемента – 1,9 метра, а полученное значение округлить в большую сторону. Для расчета ветрового профиля, также берется полезная длина, расчет аналогичен. Только необходимо учитывать количество скатов, на которых будет установлен этот элемент и домножить его значение на эту цифру.

https://youtube.com/watch?v=CuVHF396bjY

Для расчета элементов крепления следует учитывать площадь крыши, а саморезов брать в расчете из того, что на 1 квадратный метр металлочерепицы требуется около 6 -8 саморезов. В зависимости от выбора производителя, могут отличаться и типы крепежных элементов, обычно они указываются производителем металлочерепицы. Кроме того, для доборных элементов количество крепежных саморезов рассчитывается исходя из того, что шаг крепления их будет составлять 12- 13 см.

Расчет доборных элементов и крепежа

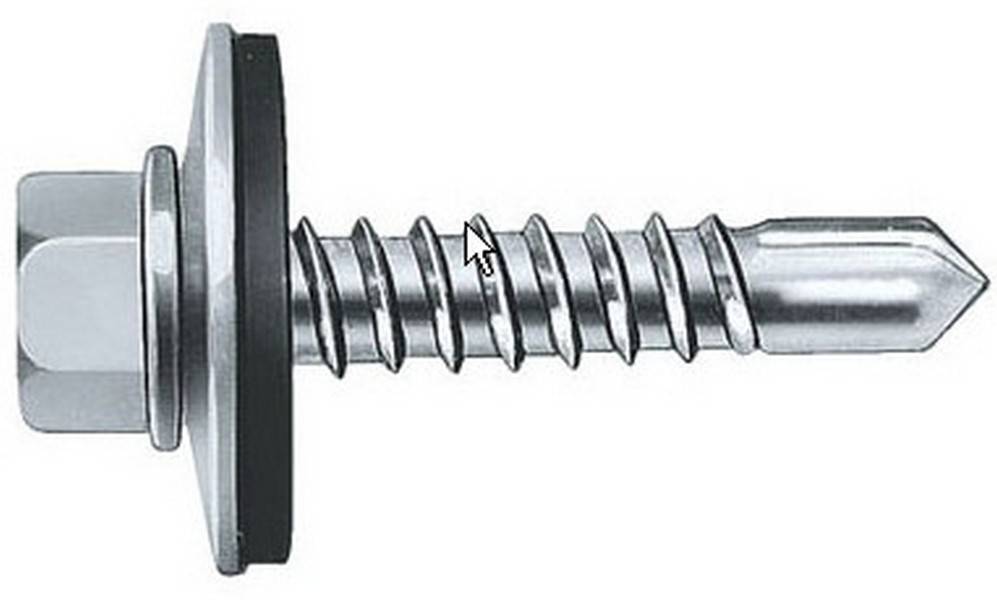

Для крепления металлочерепицы используют саморезы 4,8 х 32(29). Они реализуются в упаковках по 250 шт. На 1 кв. м. кровли требуется 7 штук.

По примерам площадь кровли составила 2х(8 м х 4 м) = 64 м. Тогда для нее потребуется 64 х 7 = 448 саморезов. Из этого стоит сделать вывод, что двух упаковок будет вполне достаточно.

К доборным элементам относятся:

  • коньковые планки;
  • карнизные планки;
  • ветровые планки.

Каждая из планок выпускается длиной в 2 м. При монтаже нахлест составляет 0,10 м. Расчет производится путем разделения длины конька на длину планки с учетом перекрытия.

При установке и креплении планок используются саморезы 4,8 х 70 мм. В магазинах они продаются в упаковке по 100 штук. На каждый метр длины одной планки приходится 6 саморезов.

Разновидности

В зависимости от производителя габариты листов могут отличаться, что следует учитывать при покупке. Различают несколько основных параметров, которые потом используют для расчета количества листов, необходимых для монтажа:

  • Полная длина, которая измеряется между краями кромок. Ее значение может варьироваться в пределах 0,5 – 6 метров, в зависимости от производителя. Наиболее популярный вариант, с длиной 4,5 метра. Такую металлочерепицу удобно транспортировать и поднимать на крышу, а также использовать для укладки;
  • Полная ширина, измеряется также между двумя другими кромками и может составлять от 1160 до 1190 мм;
  • Толщина листа – может быть различного размера, в зависимости от дополнительного покрытия защитными слоями. Наиболее распространенный вариант – листы с толщиной металла 0,5 мм. Более тонкие варианты отличаются повышенной хрупкостью, а более толстые не удобны в монтаже и используются для зданий с большой площадью крыши;
  • Высота волны и расстояние между соседними волнами. Стандартный шаг волны у всех производителей составляет 185 мм, а вот высота волны варьируется в пределах 0,5 – 0,7 мм;
  • Симметричность и ассиметричность. Волны могут быть как симметричного типа, так и ассиметричного, наиболее востребованы варианты с ассиметричным строением.

Есть еще параметры, которые обязательны при расчете количества листов металлочерепицы, которые учитывают полезную площадь листа и нахлесты. К таким параметрам относятся:

  • Полезная длина. У большинства производителей она находится в пределах от 1050 до 3500 мм. Она учитывает нахлест листов и составляет на 110 – 130 мм меньше, чем полное значение за счет того, что при монтаже листы заходят друг на друга;
  • Полезная ширина. Она обычно составляет от 60 до 80 мм, и обеспечивает надежную защиту от попадания воды и снега в помещение.

Внимание! Листы металлочерепицы имеют верхнюю и нижнюю части, что следует учитывать при монтаже. Если при установке их переворачивать и класть не одинаково, то будет много отходов и сложность работ увеличится

Кроме листов, выпускаются и дополнительные элементы, которые также имеют свои определенные габариты:

Монтаж металлочерепицы производится при помощи кровельных самонарезающихся шурупов.

Расчет металлочерепицы для прямоугольных скатов

Есть множество онлайн сервисов по расчету листов металлочерепицы, но они, как правило, не учитывают габариты листа и в результате выдают общую площадь кровли, которая может значительно отличаться от правильной. Нам же необходимо знать точное количество листов и их длину. Для расчета материала необходимо «разложить» крышу на отдельные скаты, представляющие различные геометрические фигуры. В большинстве случаев, крыша состоит из скатов формы прямоугольников, треугольников и трапеций. Начнем с расчета прямоугольного ската.

Для начала уточняем полную и полезную ширину (с учетом замкового перекрытия) листа металлочерепицы. У профиля Монтеррей полная ширина составляет 1,18 или 1,19м. Полезная практически всегда равна 1,1м.

Рис.2: расчет металлочерепицы для прямоугольного ската крыши

В случае двускатной крыши имеем два прямоугольных ската. Предположим, каждый из них имеет размеры 9,5х6,5м (см. рис.). Из расчета полезной и полной ширины металлочерепицы 1,1 и 1,18м соответственно, получим 8 полных листов по 3,65м и то же количество длиной 3м. Ширина перекрытия составит 8,88м. Аналогичные расчеты проделываем для другого ската. Незакрытую область крыши можно перекрыть, раскроив вдоль листы (3,65 и 3м) на 2 равные части. В итоге на данный размер крыши потребуется 16 листов металлочерепицы длиной 3,65м и то же количество трехметровых листов. Площадь кровельного материала составит: (3,65м + 3м) х 1,18м х 16 = 125,55м² (формула расчета площади прямоугольник S=a*b). Прямоугольные скаты обладают наименьшим количеством отходов металлочерепицы!

Обратите внимание, что площадь металлочерепицы всегда будет больше площади крыши из-за продольных и поперечных перекрытий листов кровли. Подобным образом можно узнать количество листов не только для двускатной, но и мансардной крыши (ломаной), имеющей 4 прямоугольных ската

Подобным образом можно узнать количество листов не только для двускатной, но и мансардной крыши (ломаной), имеющей 4 прямоугольных ската.

Характеристики материала

Толщина листов дифференцируется в пределах 0,46–0,56 мм. При покупке листов следует учитывать, что расчетные данные, которые указаны на упаковке, и фактическое положение дел могут заметно отличаться. Это касается не только толщины листа, но нередко – длины и ширины.

Планируя покупку материала, очень важно правильно рассчитать, какой необходим запас. Обычно он составляет 10–15% от количества, нужного для ремонтных работ

Многое зависит от сложности кровли. Например, если слишком много стыков и преломлений, то дополнительные сантиметры металлочерепицы понадобятся для подрезки и подгонки.

Кровельная продукция представлена на рынке разнообразными брендами. К самым востребованным из них в России можно отнести:

  • Монтерей;
  • Супермонтерей;
  • Макси.

Преимущества металлочерепицы давно оценили как обычные домовладельцы, так и профессиональные строители. К явным плюсам можно отнести:

  • диапазон температуры, при которой можно эксплуатировать материал, довольно широкий: от -55 до +125 градусов;
  • соответствие правилам пожарной безопасности;
  • простота монтажа: на 1 кв. м требуется всего 8 саморезов;
  • монтировать такую кровлю можно круглый год;
  • материал очень прочный, не деформируется.

Разные полимерные покрытия могут предохранять от разных факторов. Есть металлочерепица, где акцент сосредоточен на защите от солнечных лучей, есть также – от влияния влаги и перепада температур, есть – от механических повреждений.

Правильный расчет кровельного материала по шагам

На сегодняшний день металлопрокат самый популярный кровельный материал. Многие владельцы домов желают видеть свою крышу, покрытую железным листом. Но основная трудность заключается в том, чтобы точно рассчитать металлочерепицу для крыши. Затем, взяв этот расчет за основу, посчитать, во сколько выльется сама работа по монтажу крыши.

Не забудьте прочитать про шаг обрешетки.

На первый взгляд кажется, что это довольно просто. Взять площадь коньков и сложить ее с площадью скатов. Но не стоит удивляться, когда та фирма, где вы будете приобретать желанный профиль, даст вам расчеты на 10-15% больше. Откуда такая разница?

А вот откуда. Дело в том, что профессионалы при расчете объемов профильных листов используют достаточно сложные формулы. При этом не стоит забывать, что «размер кровельного покрытия» и «размер кровли» два совершенно разных числа.

Поскольку кровельный материал реализуется листами, то обязательно возникнут остатки: последний лист будет израсходован на треть или на четверть, и остатки в сумме могут составить от 5 до 7%.

Нужно помнить и о доборных элементах — свесах на карнизах. Это означает, что в расчет кровли из металлочерепицы входит кроме конька и скатов, еще и свес.

ОБРАТИТЕ ВНИМАНИЕ!

Листы монтируются в определенном направлении, переворачивать их абы как нельзя. Волна профиля подразумевает существенное наложение листов друг на друга. Это создает определенные трудности для точного расчета материала.

За основу берется площадь кровли, причем общая площадь служит непосредственно для примерных расчетов. Для получения точных данных используется площадь порознь взятых скатов.

Очень нужным параметром оказывается ширина листа со стандартным шагом профиля – 350 мм.

Еще одним необходимым параметром стала длина листа. Ее применяют для правильного расчета количества листов и их длины. Зачастую, прокат имеет заводские размеры, однако многие фирмы-изготовители дают возможность потребителю самому определить длину (до 8 м). Ведь чем длиннее лист, тем меньше будет отходов. Но есть и неудобства – длинные листы труднее обрабатывать и перевозить. Чаще всего самым ходовым размером является длина 4-5 м.

Расчет кровли подразумевает подсчет рядов на всех имеющихся скатах, в том числе подсчет листов в рядах. Сделать этот расчет сравнительно легко. Суммарная площадь делится на площадь листа. В частном получается количество нужных деталей (С). К примеру, D (длина ската) равняется 5 метрам, G (ширина) – 10 м. Есть два ската. Отсюда:

S=DxGx2, то есть площадь кровли (S) равна 100 м².

Площадь же одного листа (Н) обычно берется равной 5 м² 9 1 м шириной и 5 м длиной. Тогда S/H = C, что соответствует 20 листам металлопроката, прикупив про запас еще 1-2 листа. Поскольку лист режется в конкретных точках, то есть пограничный предел длин, называемых «запретными». Заказывать такие листы, значит выбросить деньги на ветер. Таким образом, человек, не обладающий достаточным профессионализмом в данной области, может сделать лишь приблизительные расчеты.
