Откатные ворота на винтовых сваях: размеры столбчатого монолитного фундамента в местах установки, отзывы владельцев

Бетон или винтовые сваи

Чтобы ворота эффективно функционировали, их необходимо установить на прочную основу. Самым популярным основанием для ворот можно назвать фундамент из бетона. Он обладает неоспоримыми достоинствами в виде надёжности и долговечности. Однако использование этого материала может быть оправдано лишь на ровных, не подверженных движению поверхностях. Но такие поверхности встречаются далеко не везде.

Винтовые сваи вкручиваются в землю на определённую глубину и со временем практически не вытесняются из неё под воздействием естественных факторов (промерзания, оседания грунта, действия подземных вод).

Винтовые сваи для откатных ворот закручиваются глубоко в грунт, что создает хорошую основу для фундамента

Свая представляет собой трубу из стали, на одном конце которой приварена специальная головка, а на втором находится лопасть в форме спирали. Именно за счёт этой лопасти труба надёжно устанавливается в землю на заданную глубину. Винтовая свая для ворот характеризуется несколькими параметрами:

Длиной. В каждом конкретном случае она может быть различной (от 150 до 300 см). Основными факторами, определяющими этот показатель, являются состав почвы, глубина её промерзания и климатические особенности местности.
Диаметром. Он также не всегда одинаков. Чаще всего встречаются сваи диаметром 108, 89 и 76 мм. После монтажа стальной трубы внутренняя полость заливается бетоном, поэтому чем больше её диаметр, тем прочнее она будет стоять.
Шагом. Так называется расстояние от одной вкрученной трубы до другой. Обычно оно находится в диапазоне 250-350 см.

В этом видео показано как построить откатные ворота на винтовых сваях:

В сравнении с бетонным основанием, винтовые сваи имеют один существенный минус — подверженность коррозии

Чтобы ржавчина со временем не разрушила сваи, нужно обращать внимание на то, какую обработку они имеют

Виды фундаментов

Фундаменты подразделяются на несколько основных видов:

Ленточный.
Столбчатый.
Плитный.
Свайно-винтовой.

Каждый тип фундамента имеет свои особенности, свои сильные и слабые стороны. Поскольку речь идёт про фундамент для бани из пеноблоков, то какого-то слишком мощного основания не требуется, и выбор материала для постройки сложным не будет, подойдёт любой тип.

Краткий обзор типов

Ленточный – основание, состоящее из сплошной бетонной полосы по всему периметру здания и внутренних несущих стен. Самый распространённый тип фундамента, проверенный на тысячах построек. Обладает высокой несущей способностью, довольно большой материалоёмкостью.
Столбчатый состоит из системы столбов или свай, расположенных в узловых точках будущего здания – по углам, в местах соединения или пересечения несущих стен и простенков. Чаще всего, такой фундамент заглубляется в грунт на глубину в 0,5 – 1 м ниже глубины промерзания почвы. При строительстве бани можно обойтись более простыми методами – использовать столбы из отдельных блоков на песчаной подсыпке, без заглубления. Про серьезную ошибку таких фундаментов смотрите видео ниже.
Винтовые сваи. Такой фундамент наиболее выгоден на участках со сложным рельефом, с уклоном или складками. Винтовые сваи завинчиваются в грунт до твёрдых слоёв, сверху они обрезаются или наращиваются до получения единой плоскости, на которой монтируется ростверк, несущий стены. Позволяют обойтись без выравнивания рельефа участка, что требует техники и не всегда возможно.
Плитный. Это монолитная бетонная плита, заложенная под всей постройкой. Такое основание ещё называют “плавающим”, так как плита не заглубляется в грунт и перемещается вместе со зданием при каких-либо подвижках почвы, например, сезонных при таянии снегов и т.д. Используется на слабых грунтах, способен нести значительные нагрузки. Высокая материалоёмкость, и, как следствие, высокая цена такого основания компенсируется тем, что сам фундамент является полом цокольного этажа.

Особенности установки свай

Дома из газобетонных блоков возводят в большинстве случаев на строительных площадках при неглубоком уровне грунтовых вод. В этом случае фундамент готовят на винтовых опорах или буронабивных сваях, выполняя соединение в единую конструкцию с помощью монолитного ростверка.

Оба типа свай от столбчатых элементов отличаются:

габаритами. При меньшем сечении длина их несколько больше;
материалами, используемыми в изготовлении;
вариантами монтажа.

Винтовые сваи

Если под застройку выделен проблемный участок с пучинистым или слабонесущим грунтом, то дом из газобетона на свайном фундаменте лучше все строить на винтовых свайных опорах. Устанавливать их возможно даже в замерзший грунт или под надводные объекты.

На нижнем конце металлической сваи расположен ы наваренные лопатки или витки, с помощью которых ввинчивание в грунт выполняется быстрее, и обеспечивается расширение опорной подушки. Винтообразная лопатка в данном случае представляет собой своеобразный якорь, прочно зафиксированный в земле.

Верхняя часть трубы имеет специальные отверстия и оголовки (последние могут монтироваться отдельно, после установки свай). Если заглубление выполняется на уровень, не превышающий двух метров, сваи вкручиваются вручную. В остальных случаях придется использовать специальную технику.

Работая с винтовыми опорами, рекомендуется принимать во внимание:

длину участка, оснащенного лопатками;
глубину промерзания земли;
уровень, на котором находится прочный почвенный пласт.

При этом помните, что в плотную почву сваи должны погрузиться минимум на тридцать сантиметров. Во время их вкручивания необходимо держать под контролем положение по вертикальному уровню, так как даже минимальные перекосы не допустимы.

Основными достоинствами винтовых опор являются быстрая установка, отличная несущая способность, чистота на стройплощадке во время выполнения работ, возможность монтажа на участке, имеющем перепады по высотам.

Буронабивные сваи

Второй вариант свайного фундамента для дома из газобетона – буронабивные опоры. Им отдается предпочтение на неровной местности или при глубоком промерзании земли.

Скважины под опоры готовятся ручным или буровым способом. С помощью специального инструмента можно заглубиться на пять и более метров, выполнить на дне уширения, чтобы залить опорные площадки.

В соответствии с диаметром свайной опоры из рубероидного материала готовится опалубка. Длина заготовки должна превышать аналогичный размер сваи на двадцать – тридцать сантиметров. Подготовленную «трубу» устанавливают в скважину, внутри ее размещают каркас из арматурных прутьев, высота которого учитывает размеры будущего ростверка.

Все заливается бетонным раствором, который тщательно уплотняется вибраторами.

Как сделать монолитный ростверк на сваях?

Закладной элемент делают двумя способами:

Арматуру сваривают из длинных штырей в раму в виде буквы «П». Она закрепляется небольшими прутьями длиною в 0,3-0,4 м. Дальше к этому сооружению приваривают сверху швеллер. Такая конструкция называется «банкетка».
Швеллер 20 выступает основой, к которой приваривают длинные (1 м) армопрутья, что закрепляются между собой короткими частями. Длина швеллера равна длине котлована. В таком варианте можно использовать не арматуру, а металлические уголки. От этого конструкция будет более прочной.

После изготовления закладной помещаем ее в траншею, фиксируем и бетонируем. Закладная укладывается в уровень чистого пола.

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк. Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи

На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

Материал;
Способ производства;
Форма и размеры продольного, поперечного сечения;
Метод погружения в почву;
Степень защиты от внешнего воздействия;
Несущие характеристики опор.

Какие функции берёт на себя фундамент

Выбирая фундамент, нужно знать несколько главных параметров, таких как длина планируемых ворот, насколько выносливый грунт в месте строительства, и как глубоко залегают грунтовые воды. Чем больше информации собрать, тем проще будет выбрать правильную конструкцию, избегая лишних трат на всех этапах, от закладывания фундамента, до эксплуатации ворот в последующие десятки лет.

Качественный фундамент необходим и для автоматических, и для ворот, открываемых вручную. Он незаметен, но выполняет много важных функций, благодаря которым продлевается срок службы ворот. Хорошо сделанный фундамент под ворота избавит хозяина недвижимости от необходимости часто выравнивать ворота, применять силу при заедании и менять выходящие из строя устройства открытия.

Основные функции, которые несёт фундамент:

компенсирует нагрузки, возникающие под весом ворот;
распределяет нагрузки равномерно по всему основанию;
формирует каркасные свойства ворот;
препятствует изменениям, которые приводят к перекашиванию полотна ворот.

Сплошная монолитная основа

Такой фундамент в разрезе выглядит, как буква «П». Иногда для увеличения прочности его делают сплошным, тогда выкапывается траншея одной глубины, в которую перед заливкой помещают песок и арматуру.

Свайно-монолитный надёжный фундамент для ворот представляет собой несколько свай, соединённых сверху бетонной балкой, на которой крепится механизм открытия ворот. Из-за свойств бетона применяется на сухих устойчивых грунтах.

Винтовое основание на 3 сваях

Фундамент на сваях – самый надёжный тип фундамента, при котором в землю вкапываются сваи диаметром от 70 до 100 мм и длиной больше чем 1,5 м. Размещают сваи со стороны отката каждые 2,5–3,5 м, а их количество свай зависит от длины ворот. Если ворота 5 м, то хватит 3 свай, а уже при 7 м требуется 4 сваи.

При установке свай потребуется специальная техника для вбивания или ямы чуть шире и глубже чем сваи в высоту. Перед установкой свай утрамбовывается песчаная подушка и насыпается сверху 10 см гравия. При установке свай ручным методом каждые 20 см грунта нужно утрамбовывать, чтобы конструкция стояла прочно. При установке свай с помощью техники их вбивают в землю. Это дороже, но надёжнее, быстрее и экономит силы.

Винтовой фундамент – это основание на особых сваях, которые вкручиваются в землю как с помощью техники, так и вручную. Перед началом делаются ямы высотой до 40 см, шире основного тела сваи, но уже лопастей вкручивания. Вкручивают минимум двое человек, а третий следит за ровностью вхождения. Сваи должны войти в землю строго вертикально.

Разновидности конструкции

Основой любых откатных устройств является комплект стальных труб и металлических полотен. Различия, встречающиеся в их конструкциях, обуславливаются способом их крепления и принципом действия. Выделяют несколько разновидностей ворот на сваях:

Подвесные. Для их работы требуется наличие специальной верхней балки. Она должна быть закреплена на высоте, достаточной для свободного проезда транспорта. Дополнением к балке служат ролики, с помощью которых полотно крепится и свободно движется.
Рельсовые. Частью их механизма является металлический рельс с роликовыми устройствами, располагающийся в нижней части. Монтаж ворот такого типа возможен лишь в малоснежных районах. Большое количество снега зимой может негативно отразиться на работе устройства.
Стройте ворота на винтовых ваях четко по инструкции и на выходе получите качественную конструкцию
Консольные. Имеют выгодное отличие от первых двух видов, заключающееся в отсутствии верхних и нижних деталей, препятствующих движению. Направляющая балка, удерживающая ворота и позволяющая им свободно открываться и закрываться, крепится непосредственно на полотне (в нижней, верхней или средней его части). Чтобы механизм работал эффективно, ему необходима крепкая опора, способная удерживать на себе конструкцию большого веса. Роль такой опоры может выполнять капитальная стена дома или гаража.

Механизмы могут приводиться в действие различными способами. Самым простым является механический способ, когда открывание и закрывание ворот происходит вручную. Такой принцип действия ценится за простоту, надёжность и небольшую цену. Недостаток ручного привода заключается в том, что он требует прилагать определённые усилия. К тому же чтобы выехать или въехать в такие ворота, придётся выходить из машины либо просить кого-то открыть (закрыть) их.

Автоматические ворота на сваях действуют за счёт электропривода. Процесс управления ими максимально прост. Чтобы открыть или закрыть их, достаточно нажатия одной кнопки на пульте управления. С одной стороны, это делает процесс эксплуатации очень комфортным, но с другой — добавляет неудобств в случае отсутствия электроэнергии. Автоматическое оборудование отличается более сложным устройством. Если оно выйдет из строя, устранить неисправность самостоятельно, скорее всего, не получится. Придётся покупать новые детали для замены и прибегать к помощи профессионалов.

Действующие нагрузки

Чтобы устроить фундамент под откатные ворота с минимальными затратами материалов и трудовых усилий, следует понимать механику его работы. Здесь на руку играет тот факт, что конструкция имеет ограниченное число сосредоточенных нагрузок.

Поскольку основное воздействие на фундамент от створки осуществляется в её закрытом положении, схема распределения нагрузок может быть рассчитана довольно просто. Столб фундамента, расположенный ближе к проёму, служит точкой опоры и воспринимает основную массу ворот, направленную по вертикальной оси. Поскольку в закрытом положении крайняя свободная часть створки опирается на уловитель, моментом искривления и ветровыми нагрузками можно пренебречь.

Второй столб, расположенный на удалении от проёма, испытывает нагрузку в обратном направлении. Устойчивость фундамента во многом определяется мощностью связывающего пояса и формой второго столба. Для противодействия вырывающим нагрузкам его грань, обращённая внутрь, выполняется скошенной под углом в 10–15°. При этом прочность верхнего пояса можно рассчитать по сопротивлению изгибу обычной бетонной балки: сила, действующая вертикально вверх, будет равна массе ворот, умноженной на соотношение длин плеч рычага, то есть отношению основной ширины створки к длине вылета нижней балки.

Не следует пренебрегать и временными нагрузками. П-образная форма фундамента не особо выгодна для противодействия силам морозного пучения, поэтому столбы должны либо иметь длину, превышающую глубину промерзания, либо окружаться гигроскопичной несжимаемой оболочкой.

Конструкция и ее особенности

Что представляет собой такое изделие? Это не только один каркас и обшивка, а целый список комплектующих. Прежде всего, стоит сказать, что такие изделия относятся к типу раздвижных систем. При этом они характеризуются теми же свойствами, что и данный вид конструкций.

Конструкция откатных ворот

Подобные изделия имеют кроме движущегося полотна еще и консоль, которая играет роль своеобразного противовеса. Он позволяет воротам находиться в корректном горизонтальном и вертикальном положении в пространстве. При устройстве таких изделий следует проводить тщательную регулировку, корректный подбор комплектующих. Это в будущем исключит следующие проблемы:

трение полотна ворот о землю;
возникновение перекосов;
самопроизвольное закрывание/открывание системы.

Стоит сказать несколько слов о габаритах. Ширина подобных конструкций может отличаться в зависимости от наличия свободного пространства. При этом она не зависит от того, сколько места имеется вдоль забора. Для каркаса будет достаточно 4-5 м. Высота системы должна соответствовать максимально допустимому проезду и высоте забора. Последнее служит по большей степени не ограничением конструкции, а по эстетическим соображениям.

Основная силовая нагрузка приходится на сваи. Потому необходимо тщательно подбирать данные комплектующие конструкции

Кроме того, следует обратить внимание на габариты полотна. Допускается использование верхнего и нижнего ловителей

Они должны крепиться к приемному столбу системы.

Распашные ворота на винтовых сваях:

Такая конструкция обычно имеют существенный вес, учитывая, что на современных загородных участках стандартная ширина — 3-4м. Вес дверей направлен на столбы, к которым крепятся створки и не редко, ветровые нагрузки и постоянное использование смещает их с вертикальной оси. От этого ствоки прогибаются по наклонной плоскости: снижается не только качество внешнего вида, но и удобства их использования.

Обычно для установки распашных ворот, выкапывают лунки, погружают туда обычные столбы и заливают бетоном – такая конструкция вряд ли послужит более 3-х лет, после чего, ей придется ремонтировать или делать заново.

Вместо этого используйте сваи – так, как их глубина достигает твёрдых слоев земли, а ввинчивание обеспечивает плотное прилегание грунта, ветровая нагрузка никак не повлияют на качество их использования. Сваи для таких ворот обычно монтируют двумя разными способами. В первом, створки крепятся прямо на сваи – цельность конструкции придаёт жесткость, во втором – сваи погружаются в землю на всю длину, а сверху наращивается трубы

При данном типе, важно укрепить шов между сваей и опорами для дверей

При установке распашных дверей, диаметр свай выбираем в соответствии с параметрами самих ворот (длина, ширина, вес). При стандартной высоте в 2м, подойдут сваи диаметром 73мм, если планируется установка более габаритной конструкции – обратитесь за расчётом к профессионалам.

Монтаж свай происходит точно таким же способом, что и при установке опор для откатных ворот. Главная задача – строго соблюдать вертикальное положение и вкручивать сваи на достаточную глубину. Помните, что в случае отклонения или неправильной установки, выкручивать и использовать сваю рядом уже нельзя, т.к. плотность грунта и прочность опор снижается.

Простые колесные откатные ворота своими руками: 6 пошаговых фото, чтобы сделать самому

Один из стандартных и наиболее распространенных вариантов откатных ворот. Достаточно прост в изготовлении и не потребует от вас больших финансовых затрат. Если сделать все правильно, то пользоваться будет легко и удобно.

Чтобы все получилось изучим инструкцию

Выкопаем яму для столбов и установим в нее готовые опоры ворот

Заливаем яму бетоном и даем застыть

Изготавливаем каркас самих ворот из металлопрофиля

На столбе, сверху и снизу, на оси вращения установим ролики на которых будут двигаться ворота

Обшиваем каркас ворот профлистом и устанавливаем на опору

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=HLDJLDc18OQСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=6dI-0sCTeq4Оригинальное название: Откатные ворота своими руками простая и надежная конструкция. Изготовление откатных ворот.Автор видео: У Сереги. Делаем сами.

Читать полностью (ссылка)

Установка

В соответствии с чертежом определяется места, где будет происходить вкручивание. Производится разметка.

На следующем этапе делается предварительная ямка при помощи садового бура. Достаточно будет пробурить ямку глубиной полметра. Ее предназначение – задать направление движения.

После этого можно начинать вкручивание. На конце находится технологическое отверстие. В него вставляется лом. На него с двух сторон надеваются трубы. Лом с трубами будет рычагом, при помощи которого и будет осуществляться закручивание. Если прибегнуть к помощи специальных гидравлических устройств, процесс вкручивания пойдет быстрее.

Выполнять действия может один человек, но лучше, если этим будут заниматься двое. Один будет крутить, а второй контролировать, чтобы не было перекашивания.

На ствол устанавливается магнитный уровень для контроля угла наклона. Он не должен быть больше двух градусов.

Основное правило при закручивании – постоянно следить за тем, чтобы не было отклонений от вертикали. Если свая не ушла на глубину больше чем полтора метра и отклонилась, нужно вытащить и начать процесс закручивания снова.

Далее выполняется обрезка, чтобы провести выравнивание по уровню земли.

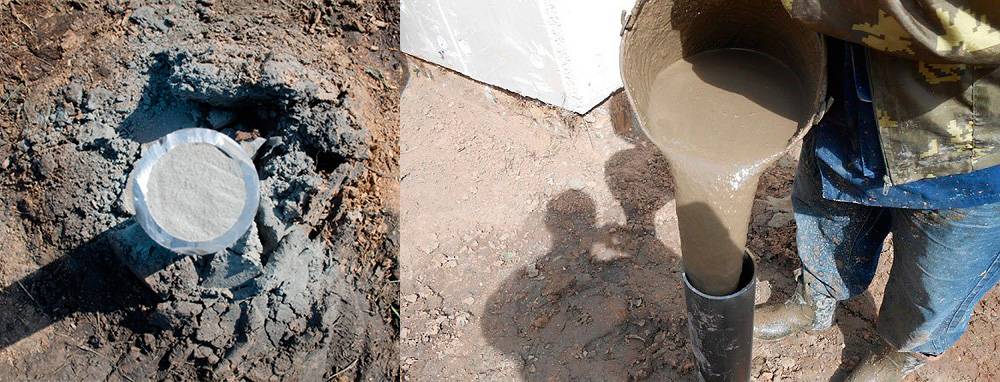

После вкручивания и срезки, полости заполняются бетонным раствором. Это нужно, чтобы защитить ствол от коррозии и усилить фундамент.

Так выглядят оголовки

Затем наступает черед оголовков. Они представляют собой верхние торцы опоры. Оголовок надевается и приваривается. Шов нужно зачистить и покрыть антикоррозийным средством.

Следующий шаг – приваривается направляющий швеллер и закрепляются роликовые механизмы.

Если планируется автоматическое управление открытием-закрытием ворот, нужно смонтировать площадку для электрического привода.

Привариваются опорные столбы. На приемном столбе устанавливаются улавливатели, фиксирующие систему в закрытом положении.

Далее производится монтаж непосредственно ворот, при необходимости: электромотора, автоматики.

Свайная конструкция ускоряет и облегчает процесс монтажа и позволяет получить надежный фундамент вне зависимости от недостатков грунта. Однако при производстве работ надо точно выдерживать все технологические требования. Только в этом случае возможно бесперебойное функционирования воротных полотен.

Дополнительную информацию по теме статьи можно получить из видеоматериала.
