Откатные ворота: как сделать своими руками

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Установка привода для откатных ворот своими руками

Зачастую откатные ворота для большего удобства оснащаются автоматическим приводом. Подобную автоматику можно подобрать в любом профильном магазине, но сначала следует определиться, насколько она действительно необходима и каковы должны быть ее свойства.

Существует управление ручное и дистанционное, которое, в свою очередь, может быть нескольких видов.

При установке автоматического привода для откатных ворот потребуются приемник и передатчик сигнала управления.

При этом самостоятельно выбирается удаленный пульт или монтаж пульта у ворот. Кроме того, нужно будет установить несколько автоматических выключателей для защиты всей конструкции от электрического тока.

По желанию, кроме привода, откатные ворота, устанавливаемые своими руками, дополнительно оснащаются световой и звуковой сигнализацией, которая работает параллельно с их электроприводом. Можно включить в эту систему лампы для освещения и аварийные концевые, которые должны отключать ворота при выходе из строя основных датчиков. Подобрать необходимое оборудование для автоматизации откатных ворот можно в специализированном магазине, где помогут также определиться и с видом датчика, и с методом управления.

Как своими руками установить привод на откатные ворота, показано на этом видео:

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

  • длина – половина ширины воротного проема;

  • глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;

  • ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

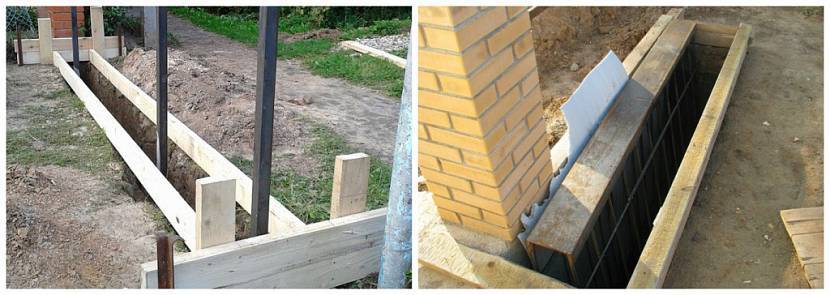

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

  • устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;

  • швеллер выравнивают строго по горизонтали;

  • рельс должен прижиматься к столбу;

  • при необходимости монтируется опалубка для выступающей над грунтом части фундамента;

  • проводится заливка траншеи бетонным раствором;

  • через неделю опалубка снимается, через другую фундамент можно нагружать.

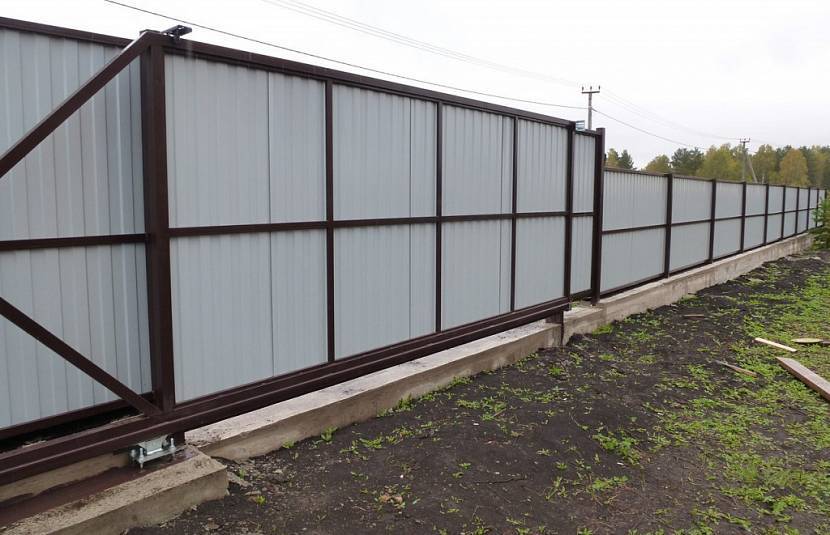

Готовый фундамент для откатных ворот

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

  1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
  2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
  3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
  4. Правая колёсная группа
  5. Левая колёсная группа
  6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
  7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
  8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
  9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
  10. Уровень земли (асфальт, брусчатка)
  11. Длинный швеллер приварен к нижней балке воротной рамы
  12. Электропривод (опционально)
  13. Зубчатая рейка для сцепления с маховиком электропривода
  14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
  15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
  16. Забор из профильной трубы 60х40 или 40х25
  17. Большие и прочные петли
  18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме. Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Схемы и чертежи

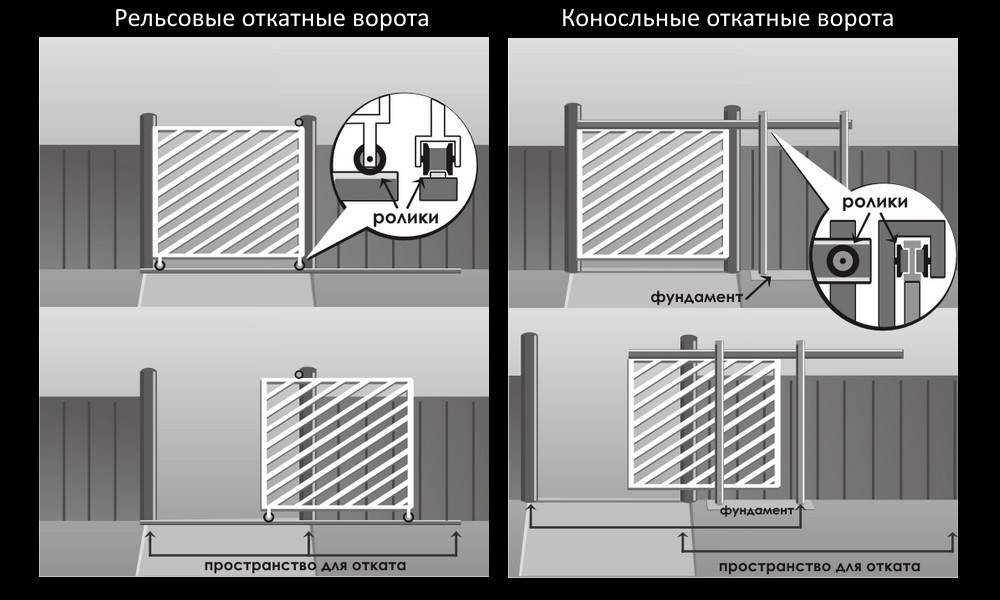

По способу крепления полотна различают следующие схемы самодельных ворот:

  1. Полотно подвешивается сверху. Несущую балку монтируют над проемом. Минус: высота проезда автомобиля ограничена.
  2. Полотно монтируется на ролики опор. Особенность — наличие балки, на которую и накладывается полотно. Движение осуществляется за счет пары роликов на столбе.
  3. Консольные. Не имеют ограничений ни вверху, ни внизу. Для монтажа направляющей балки здесь нужно много свободного пространства вдоль ограждения.

После выбора схемы нужно составить своими руками чертежи, исходя из особенностей места установки. Конструкция проста, поэтому чертеж просто сделать самому. В интернете есть масса видео и подробных видеоинструкций, как это сделать. Вот несколько рекомендаций:

Не стоит делать конструкцию массивной, это повышает расходы. Оптимальная длина полотна = длина проема *1,5 + 20-30 см на запас. При выборе места для установки откатных ворот своими руками учитывается наличие места для перемещения полотна. Чтобы снег не «задувал» на территорию и ее можно было чистить, нужно сделать просвет в 6-7 см.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

  • вес не больше 400 кг, шириной до 4 м,
  • масса до 600 кг, размер не больше 6 м,
  • вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

  • нижнюю направляющую балку,
  • поддерживающую скобу, на ней устанавливаются резиновые ролики,
  • пару опорных тележек с площадками под них,
  • концевой ролик,
  • нижний и верхний уловители,
  • заглушки из пластика.

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

  • профильные трубы 50×50 или 60×40 мм для сборки рамы,
  • труба 40×20 для сборки каркаса под обшивку,
  • 20-й швеллер длиной 2 м для монтажа роликовых тележек,
  • отрезки листового железа для закладных на кирпичных или каменных опорах,
  • арматурные прутья диаметром 10 12 мм для установки швеллера на фундаменте,
  • при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом,
  • краска и грунтовка по металлу.

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

  • Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
  • Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
  • Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
  • Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

  • Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
  • Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Заливка фундамента для откатных ворот своими руками

На следующем этапе производится заливка фундамента для откатных ворот: для этого потребуются арматура сечением 10-14 мм и швеллер шириной 160-200 мм.

Швеллер шириной 200 мм укладывается вплотную к столбу, а шириной 160 мм — отступив от столба на 5 см. Закладные в столбах фундамента для откатных ворот, устанавливаемых своими руками, необходимо монтировать заподлицо с кирпичной кладкой или отделкой.

Затем следует приварить к швеллеру заготовленные куски арматуры длиной 1 м.

После этого нужно выкопать яму в половину ширины проема ворот, в которую помещается швеллер вниз полками. Далее вся конструкция заливается бетонным раствором.

Раствор полностью застывает примерно через 4 недели. В результате должна получиться металлическая площадка с ровной поверхностью, куда потом будут приварены роликовые каретки.

Посмотрите видео, как своими руками сделать фундамент для откатных ворот:

Виды конструкций

Всего существует несколько видов конструкций:

  • Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
  • Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
  • Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
  • Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
  • Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Установка

Самым важным моментом до начала строительства является составление подробного чертежа. На нем должны быть указаны вся важная информация:

  • Длина.
  • Высота.
  • Место для отката.
  • Расположение ключевых узлов.

В зависимости от габаритов будущей конструкции нужно выбрать глубину и тип установки свай.

Ширина проезда зависит в первую очередь от габаритов транспорта, который будет проезжать. В случае, если улица прилегающая к участку не достаточно широкая, желательно сделать проезд побольше. Перед началом строительства можно поставить метки на места краев будущих ворот, и заехать на участок. Если машина не задела маячков, ширина подходящая.

Габариты открывающейся створки зависят в прилегающего к ним забора. Высота ворот желательно должна быть меньше высоты забора. Таким образом сохранится эстетичность конструкции.

После определения характеристик и составления плана, можно начинать подготавливать место под стройку. Во первых нужно избавиться от больших камней, растений и неровностей на поверхности. Во вторых если грунт слишком мягкий желательно засыпать сантиметров десять щебня или гальки.

Почему именно откатные ворота

Ничто так не пугает нашего консервативного соотечественника, как новшества. Вот, три-четыре тысячи лет кряду пользовался народ традиционными распашными воротами и ничего! Зачем же изобретать заново велосипед и строить мало кому известные откатные ворота, которые в советское время  являлись неотъемлемым атрибутом военных баз и промышленных предприятий, но никак не дачных участков?

Но причины отступить от канонов все-таки есть и притом весьма весомые. Пройдемся по порядку.

Экономия пространства

Возьмём классические четырехметровые ворота со створками по два метра. Если бы они пропеллером вращались вокруг своей оси, то занимали бы 13м2 каждая.

S=πr2

3.14*22=12.56 м2

Но и так, для открытия потребуется совершить минимум четверть оборота, то есть потратить на две створки больше шести квадратов драгоценного пространства.

Откатная конструкция при этом уложится в пол квадрата. Особенно ярко вы ощутите эту разницу зимой, когда путь движения створок нужно будет освобождать от снега, в то время как откатные ворота без можно проблем открыть в самый суровый снегопад.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

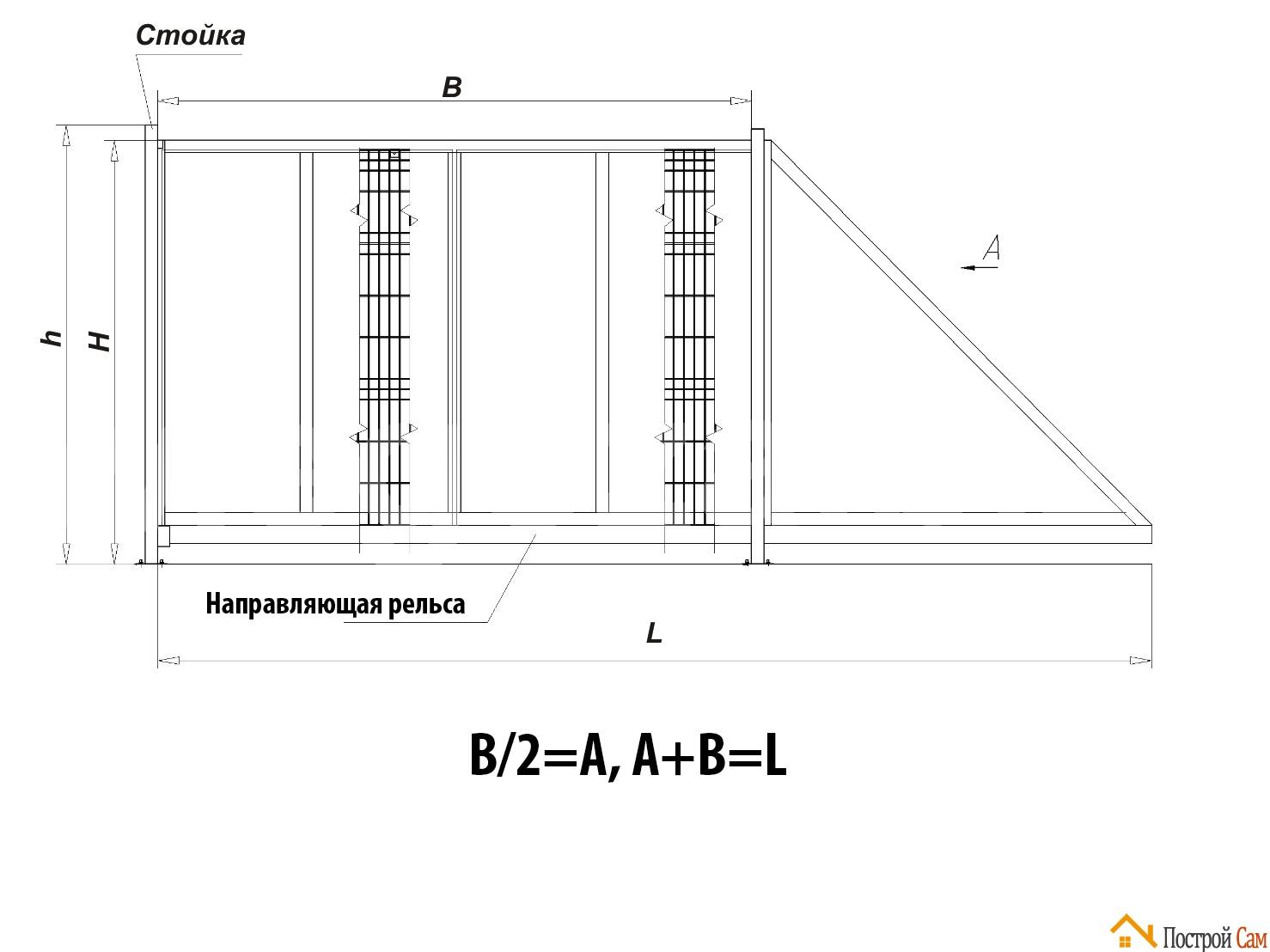

Чтобы было легче понять и запомнить предлагаю формулу и схему:

B/2=A→A+B=L

  • B – ширина проема;
  • A – длина противовеса;
  • L – длина направляющей рельсы.

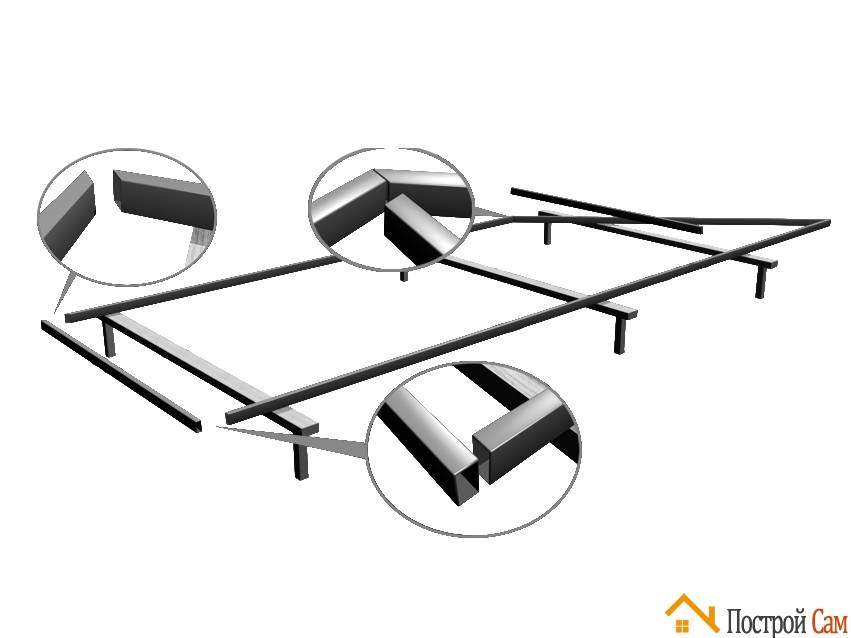

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

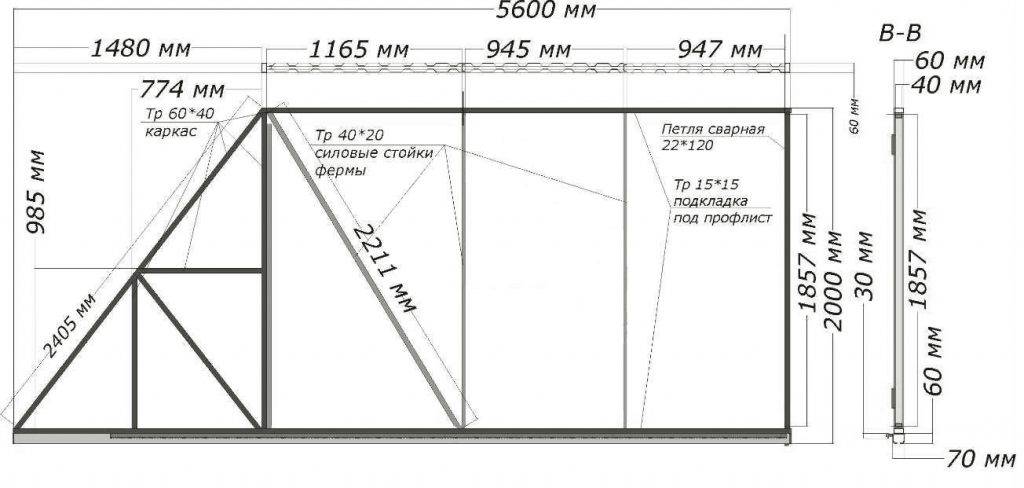

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Выбор материалов и инструментов

Чтобы самостоятельно сделать откатные ворота консольного типа, понадобится следующий набор инструментов и материалов:

  • Сварочный аппарат;
  • Совковые и штыковые лопаты;
  • Ручной бур;
  • Защитные строительные очки;
  • Отрезной круг диаметром 125 мм;
  • Болгарка;
  • Саморезы, арматура;
  • Щебень, песок, цемент.

Также понадобятся все составляющие откатных ворот, указанные на картинке:

Материал для самого полотна выбрать несложно. Если хочется добиться идеального соотношения цены и качества, то лучше всего остановиться на профнастиле. Это металл, спрессованный в листы, который отличается относительно небольшим весом, длительным сроком службы, устойчивостью к внешним факторам, простым уходом и привлекательным внешним видом. Расцветок данного материала существует целое множество, ведь можно покрасить лист подходящей краской любого необходимого оттенка.

Фундамент

Перед тем как изготовить откатные ворота, необходимо сделать для них устойчивый фундамент. Он представляет собой простую столбчатую конструкцию. Для ее установки необходимо:

  • Сделать разметку для ямы, взяв за ее основу зону свободного движения створки.
  • В соответствии с полученными замерами выкопать траншею в глубину не менее 1 м.
  • В траншею установить закладной элемент из швеллера шириной примерно 20 см и приваренных к нему отрезков арматуры (по 1 см в длину).
  • С другой стороны швеллера (снизу) также приварить куски арматуры, по длине равные глубине ямы.
  • Залить яму бетоном и оставить до полного застывания – минимум на 7 дней. Раствор можно приготовить из мелкого щебня, песка и цемента. При этом он должен покрывать не всю конструкцию – кусочки арматуры по 1 см должны остаться наверху.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

  • Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
  • Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
  • Монтируют механизм;
  • Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
  • На зубчатой рейке устанавливают концевики;
  • Подсоединяют электричество;
  • Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
