3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Масса полотна
Мощность приводов, которые могут привести в движение створки массой 200 и 800 кг будет различной. Во втором случае, понадобится более «сильная» автоматика ворот. Безусловно, мощный двигатель справится и с легкими воротами, однако такой запас нецелесообразен. Во-первых, стоимость будет выше — нет смысла переплачивать за то, что не используется. Во-вторых, увеличение мощности снижает чувствительность приводов при обнаружении препятствий. Для ворот с менее мощной автоматикой предельная нагрузка гораздо ниже, а значит, они остановятся быстрее при детекции постороннего объекта, будь то автомобиль, человек или животное. Вместе с тем небольшой запас все же должен быть как минимум для того, чтобы обеспечить движение полотна в холодное время года, когда его вес увеличивается за счет наледи. Для ворот массой 400-600 кг оптимален привод, рассчитанный на 800 кг. Например, для тяжелых ворот (до 1200 кг) подойдет CAME BK 1200, для легких (300 кг) — Doorhan Sliding 300.
Ветровые нагрузки при выборе приводов для откатных ворот, как правило, не учитывают ввиду специфики конструкции.
Вес и габариты полотна
Сегодня откатные ворота изготавливаются из различных материалов, отличающихся значительным весом. Чем больше это значение, тем сильнее будет изнашиваться автоматика привода
Поэтому при покупке важно учитывать не только мощность мотора, но и качество всех деталей внутри системы
Оптимальным вариантом будет привод, у которого все движущиеся элементы выполнены их металла. Этот материал намного лучше воспринимает нагрузки, сохраняя свою работоспособность.
Избавиться в некотором роде от данной проблемы можно с помощью противовеса. Если привод используется для широких полотен, то данный элемент должен иметь габариты около 40-50% от размеров створки. Когда же это значение будет меньше, тогда противовес не будет снимать нагрузку. Она же будет передаваться на звездочки, способствуя их быстрому износу. Если же эти параметры увеличить, тогда вся нагрузка придется на сам двигатель, который не всегда сможет выдержать ее.

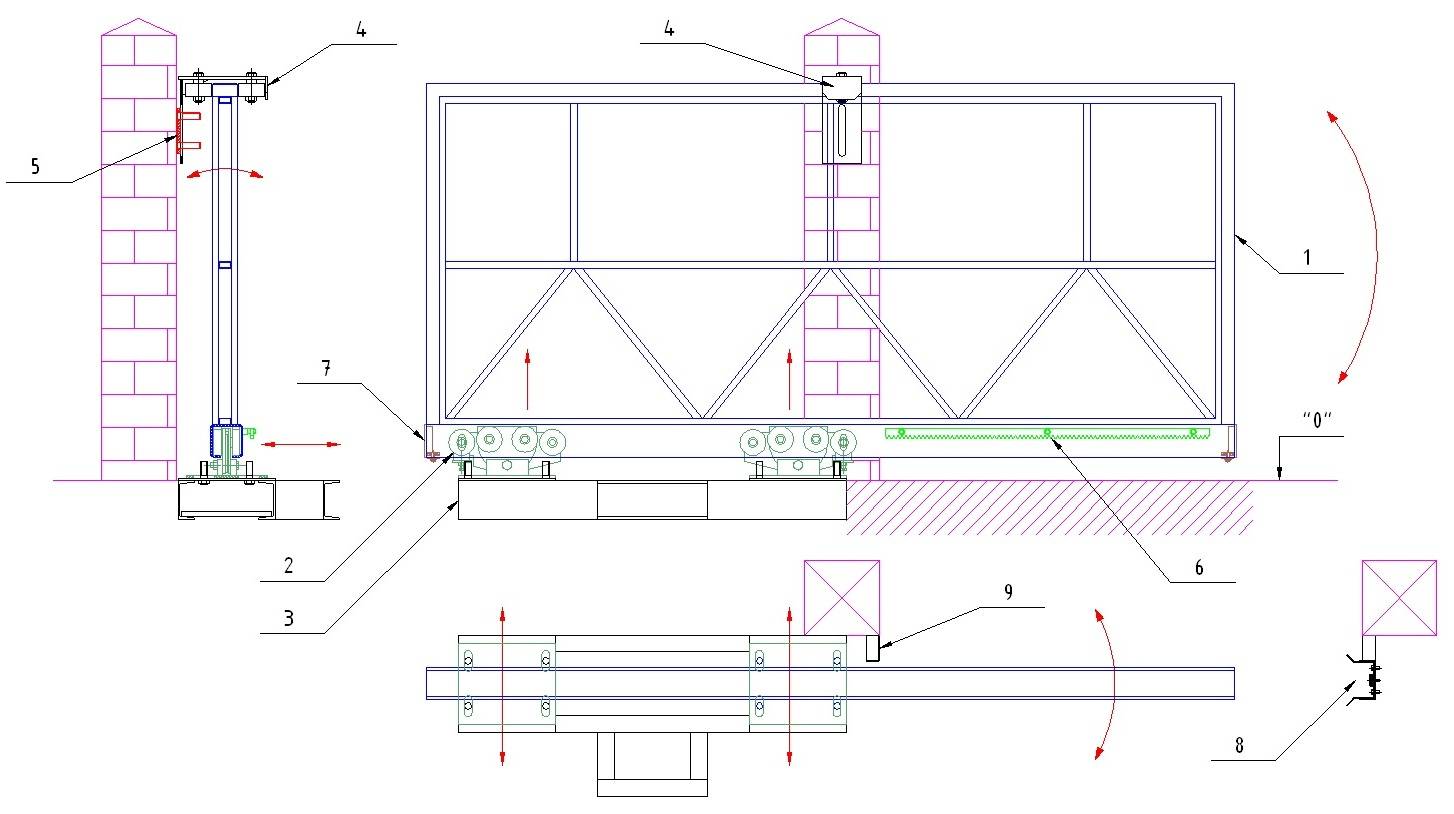

Конструкционные особенности откатных ворот
Откатные (консольные или сдвижные) ворота представляют собой цельное полотно, перекрывающее въездной проем, которое при открытии сдвигается вбок, вдоль забора. Створка снабжена роликовыми опорами (роликами) и передвигается по направляющей балке (рельсе). Такой конструктив позволяет перемещать даже массивные створки без дополнительных усилий. Кроме роликов и балки, комплектация консольной фурнитуры включает следующий базовый набор элементов:
- Улавливатели (ловушки) – нижний и верхний, устанавливаются на приемной опоре, отвечают за фиксацию полотна в конечной точке.
- Направляющий кронштейн (поддерживающая шина) – для дополнительной фиксации створки.
- Опорный (концевой) ролик – заглушка/демпфер для гашения удара при фиксации створки в нижнем улавливателе.
- Заглушка – декорирует торец и предотвращает забивание его снегом.
Направляющая бывает верхней и нижней. В первом случае монтажная балка выступает ограничителем для въезда крупногабаритной техники, однако при этом ворота будут исправно открываться независимо от снеговой нагрузки. Во втором – нет ограничений по высоте, но в зимний период возможны неполадки в работе из-за налипшего снега или наледи. Среди потребителей более популярны откатные ворота с нижними направляющими.
Само полотно также имеет ряд особенностей, одной из которых является обязательное наличие противовеса – остающейся за забором части створки треугольной формы. Противовес обеспечивает работу ворот в штатном режиме, без перекосов и деформаций. Длина противовеса составляет ½ длины проема, то есть длина полотна – это полторы длины проема, створка в улавливатели должна входить плотно, без просвета.
Откатные ворота обычно каркасные с облицовкой, каркас варится из металлического профиля, толщина стенки и сечение подбираются исходя из габаритов проема и типа облицовки. Для придания створке необходимой жесткости в раму из массивного профиля также ввариваются поперечины из труб меньшего сечения. В качестве облицовки чаще всего используется дерево, металл или сотовый поликарбонат (в зависимости от этого собираются либо глухие, либо частично просматриваемые ворота).
Консольная фурнитура подбирается исходя из габаритов проема, веса створки и интенсивности эксплуатации ворот: если нагрузка будет превышать максимально допустимую, ускорится износ узлов, что не только затруднит открытие-закрытие, но и приведет к досрочной поломке конструкций.
Автоматика для откатных ворот от компании «Alutech»
Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.
Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.
Главные составляющие ворот
Главные составляющие ворот.
Комплектующие выбирают, учитывая такие критерии: общий вес ворот, ширину проема, высоту полотна ворот.
Консольные комплектующие – главные составляющие устройства ворот. Механизм оборудования включает в себя несколько элементов: с верхним поддерживающим роликом, нижними роликами, концевым роликом балки, с улавливателями (вверху и внизу), с заглушкой на конце направляющей и самой направляющей.
Обшивка рабочей поверхности надежная и недорогая. Хотя существуют и другие: из деревянного бруса, оцинкованного листа, натурального дерева, сэндвич-панелей и много других.
Рама является основной частью. Конструкция ее должна быть устойчивой. В изготовлении задействуют профильные металлические (иногда – алюминиевые) трубы. Длина и ширина ее зависят от проема (его высоты и ширины).
Для автоматических ворот необходимы привод, пульт, ключ, лампа-маячок, рейки зубчатые.
Выбор материала для полотна огромен. Но именно из профнастила ворота делают достаточно часто. Этот стройматериал отличается широким спектром цветовой гаммы и разными видами. Чтобы выбрать что-то подходящее, нужно увидеть материал своими глазами, при желании можно пощупать руками. Ведь ворота ставят не на один год.
Тем более что они не только защищают участок, имущество, но выполняют еще и эстетическую задачу. Сам хозяин должен любоваться своим детищем: ворота, смонтированные собственными руками, должны вызывать только приятные эмоции.
Крепить обшивку из профнастила лучше саморезами 5,5Х19 или заклепками 3,2Х10 вытяжными кровельными. На один лист обшивки их нужно штук 12-14.
Типы автоматики для откатных ворот
Обычный электропривод — удобный и практичный способ управления откатными воротами. Он позволяет открывать и закрывать проезд на территорию нажатием нескольких кнопок. Однако, такой способ хорош, если за воротами наблюдает отдельно назначенный сотрудник.
Он открывает и закрывает створку, определяет, кому разрешен или запрещен въезд на подведомственную территорию. Если же ворота установлены в частном доме, возникает проблема — владельцу приходится выходить из автомобиля, заходить внутрь ограждения и самостоятельно открывать ворота.
Затем загонять автомобиль внутрь, снова выходит из него и закрывает ворота. Это неудобно, но других вариантов нет (не каждый владелец может нанять специального человека, который будет следить за воротами). Поэтому использование автоматических систем управления значительно упрощает и облегчает пользование откатными воротами.

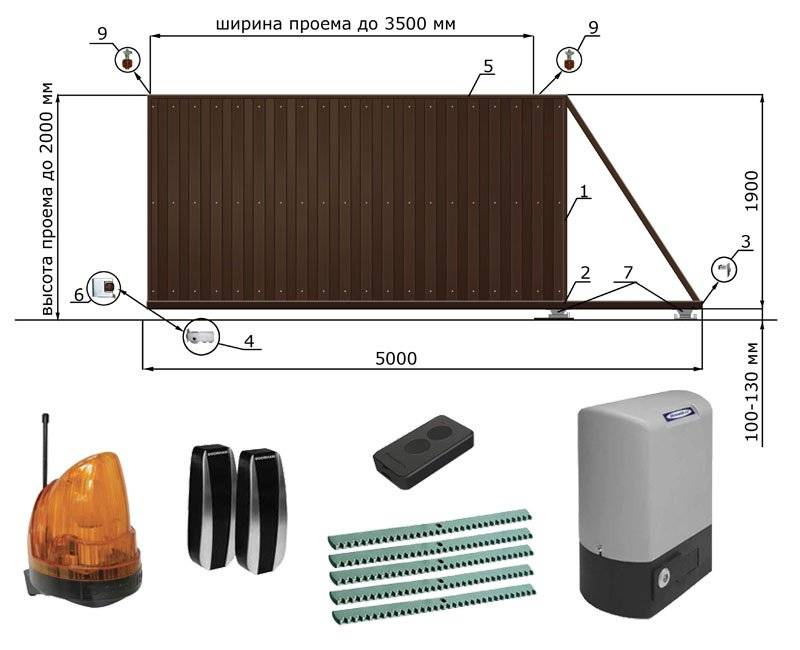

Комплекс автоматики — это набор оборудования, в состав которого входят:
- привод, обеспечивающий движение створки;
- пульт радиоуправления (ПДУ);
- фотоэлементы встроенной системы безопасности.
Среди производителей таких систем можно выделить компании:
- NICE;
- CAME;
- FAAC;
- DOORHAN.
Продукция этих фирм обладает высоким качеством и надежностью. Работоспособность этих комплектов весьма высока — ресурс каждого, определенный производителем, рассчитан на 25000 циклов открывания/закрывания подвижной створки. В среднем, это соответствует 15 годам службы системы. При этом, пульт от каждого комплекта программируется индивидуально, поэтому открыть одни ворота с помощью пульта от другого комплекта не удастся.
Советы по выбору
Чтобы пользоваться автоматическими воротами в частном доме, достаточно будет купить ворота, где двигатель работает от обычной эклектической сети в 220 вольт. Если вес ворот более 300 килограмм, а ширина более 4 метров, то двигатель надо покупать такой, который может «потянуть» массу до одной тонны.
Автоматика ворот полностью зависит от интенсивности работы, особенно данная тема актуальна для предприятий, где большая проходимость автотранспорта
Часто недобросовестные производители наштамповывают пластмассовые присадки на металлические механизмы, поэтому лучше покупать продукцию известных брендов. Последние годы появились узлы, сделанные из алюминиевого сплава силумина, это также не надежный материал и очень хрупкий.
Блок электропривода обеспечивает работу всей автоматики. Приводы могут быть как горизонтальные, так и вертикальные. Если компоновка блока горизонтальная, то можно подсоединить к ней автоматику. Если говорить о недостатках, на такой коробке возможно интенсивное накопление пыли, что отрицательно может повлиять на нормальную работу системы.
Радиоприемник в таких откатных воротах тоже иногда «шалит» и отказывается функционировать в штатном режиме.
Для автоматической остановки ворот существуют концевые выключатели, которые делаются в виде кронштейнов или магнитов. Последние стоят дороже «механики», так как они более надежны в холодное время года. Если морозы сильные, то масло в «механике» может застывать и работа механизма будет давать сбои.
Открывать и закрывать ворота с пульта управления впервые придумали итальянцы. В этой стране больше всего компаний, которые специализируются на автоматических электроприводах.
Автоматика для распашных ворот
Самое первое с чем вы столкнетесь — вес ворот. Этот параметр играет важную роль при выборе автоматики для распашных ворот. Если нагрузить привод который рассчитан на вес до 400 кг воротами с весом 800 кг, это неминуемо приведет к выходу со строя автоматики. Более того, при выборе автоматики, стоит учитывать запас в 50% от веса ваших ворот. Это связанно с тем, что зимой ворота становятся более тяжелыми из-за веса снега, льда, который намерзает на полотне.
Если вы не знаете точный вес своих ворот, и не можете самостоятельно его просчитать, звоните нам! Наши менеджеры проконсультируют вас, определят вес ваших ворот и посоветуют подходящую автоматику.
Следующая трудность может возникнуть когда вы увидите типы автоматики для распашных ворот. Их делят на 4 вида:
- Линейный — Стандартный тип привода. Большинство автоматики для распашных ворот именно этого типа. Широкий ассортимент гарантирует что вы сможете подобрать нужный именно вам привод, так как линейка представлена моделями как для легких ворот с весом в 200 кг, так и для массивных брам до 2000 кг.
- Гидравлический — Эта автоматика отличается плавностью, беззвучной работой, и высочайшей интенсивностью. Правда стоимость гидравлический приводов выше, чем линейных. Это связанно с сложностью конструкции гидромотора.
- Рычажный -Привода, которые решили проблему широких столбов, на которые на становятся линейные привода. Вам не придется делать отверстие в столбе для линейного привода, рычажный — отличный вариант для вас!
- Подземный — Тип приводов, которые фиксируются снизу к створкам ворот. Сама коробка находится под землей, и не занимает лишнего места.
Многие покупатели позвонив нам задают вопрос: Есть ли привод для распашных ворот, которые будут открываться внутрь. Хотим сразу ответить на этот, достаточно распространенный вопрос — любой привод почти каждый привод можно установить на открытие внутрь или на наружу. В большей мере это зависит не от привода, а от ваших ворот- длинны створки, и размеров столбов.
Нужно понимать, что если у вас распашные ворота с проемом в 3 метра. Ворота будут открываться наружу. Вы хотите поставить линейный привод. И тут будет проблема — ваша машина вряд-ли проедет через такой проезд. Дело в том, что 2 привода заберут по 15-20 см пространства с каждой из сторон. И проезд с 3 метров, превратится в 2,5м. Этот момент нужно четко понимать и учитывать при покупке автоматики.
Еще одним интересным вопросом являются упоры. Упор на закрытие и на открытие. В каких случаях их нужно ставить? И нужны ли они вообще? Начнем с упора на закрытие, он нужен всегда! Многие, почему-то не хотят его ставить, не видят в нем нужды. Но это совсем не так. Небольшая деталь, стоимостью до 400 руб продлит срок службы вашей автоматики на несколько лет. Дело в том, что в закрытом положении на ворота действует ветер. Даже небольшие порывы ветра шатают створки ворот, к которым зафиксированы привода. В результате, привода постоянно нагружены, их механизмы расшатываются, и через какое-то время просто выйдут со строя. Так что мы настоятельно рекомендуем покупать и устанавливать упор на закрытие ворот.
Что касается упоров на открытие, то они нужны только для тех приводов, которые работают «под упор». То есть створка открывается до тех пор, пока не столкнется с препятствием. Это привода которые работают от 24В. Моделям с 220 В двигателем упоры на открытие не нужны, так как они работаю по времени. Устанавливается время на открытие, тем самым задаются конечные положения створок. Например ставите 4 секунды, и ровно через это время створки останавливаются.
Подбор по основным параметрам
Чтобы выбрать максимально подходящий электропривод для откатных ворот, следует очень тщательно проводить оценку необходимых технических параметров, которыми должен обладать электропривод. Только сопоставив условия, при которых будет работать система, можно пробрести действительно качественный продукт, который способен прослужить очень долго и радовать вас своими функциями, тем самым значительно облегчая вашу жизнь на загородном или дачном участке.
В основном, привод устанавливают у воротной створки, состоит он. из электродвигателя с шестерней, редуктора и активного блока управления
Итак, на что вам необходимо обязательно обратить своё внимание:
Погодные условия, возможные в вашем климатическом районе, и при каких условиях должен без проблем работать привод.
Мощность привода, которая является ключевым фактором.
Тип питания для электропривода, от стандартной сети двести двадцать или на двадцать четыре вольта.
Потребность в использовании блока питания.
И конечно, средняя стоимость и на какой ценовой сегмент даже не сетует обращать внимание.
Климатические условия
Начнём по порядку и первым делом рассмотрим погодные условия, которые может выдержать механизм. Если в вашем регионе могут свирепствовать лютые морозы, повышенная влажность и есть риск резкого перепада температуры, то следует выбирать такие электроприводы, которые легко справляются с такими условиями.
Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.
В большинстве случаев они изготавливаются из пластиковых составляющих, которые отвечают за работоспособность. При сильном морозе, даже морозостойкая смазка может начать плохо работать, а для пластиковых шестерней она практически не требуется, так как трение там изначально очень мало.
Мощность привода
Очень важным критерием является номинальный показатель мощности. Его следует выбирать исходя из особенностей конструкции ваших откатных ворот.
Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.
Для больших и увесистых проёмов, потребуется достаточно мощный мотор, для маленьких, соответственно требуется небольшая мощность. Если выбрать маломощный мотор для увесистых ворот, есть риск что он быстро выйдет из строя.
Тип питания
Тип питая довольно важный критерий для мощного оборудования, для приводов низкой мощности этот показатель второстепенен. Требовательные конструкции нуждаются в стабильном и сильном питании от сети в двести двадцать вольт.
Если использовать электропривод той же мощности, но на двадцать четыре вольта, то дополнительно вспомогательное оборудование будет очень быстро изнашиваться из-за сильной нагрузки. Так получается, что мощные моторы выбирайте с потреблением стандартной сети, а маломощные с потреблением двадцать четыре вольта.
Приводы 24В используют для установки резервных аккумуляторов, что важно при перебоях с питанием. Но стоит она дороже и чувствительна к сопротивлению. Блок питания необходим только для электрических приводов, работающих от сети двадцать четыре вольта
Он преобразовывает стандартное сетевое напряжение и подаёт уже стабильный вольтаж, который требуется для работы системы
Блок питания необходим только для электрических приводов, работающих от сети двадцать четыре вольта. Он преобразовывает стандартное сетевое напряжение и подаёт уже стабильный вольтаж, который требуется для работы системы.
Ценовой вопрос
Средняя цена, в зависимости от большинства параметров и производителя находится на уровне 300-400 долларов. Системы стоимостью больше чем 500 долларов можно обходить стороной так как они подходят больше для промышленного и очень частого использования.
Преимущественные особенности откатных ворот
- Откатные ворота изготавливаются по индивидуальным замерам;
- Изделия экономят пространство территории (в сравнении с распашными системами), ворота открываются в сторону вдоль забора;
- Нет необходимости очищать территорию перед воротами от снега, на изделие не воздействуют ветровые нагрузки;
- Функциональность изделий: ограничение въезда транспорта на территорию, защита частного дома;
- Ворота легко открываются, работают долго, надежность конструкции сертифицирована;
- Ширина откидных ворот может достигать двенадцати метров, то есть изделия могут закрывать крупногабаритные проемы при этом полноценно выполнять возложенные на них функции.
Откатные ворота могут иметь различный дизайн. Интересные решения можно получить благодаря использованию профнастила, поликарбоната и сэндвич-панелей. Также есть варианты оформления ковкой.
1.Профнастил относится к самому бюджетному варианту, поэтому он является самым распространенным. Его преимущество заключается в простой установке и устойчивости к воздействию коррозии, что говорит о долговечности изделия в целом. Полотно из этого материала покрывается полимерной краской (она может сочетаться с экстерьером дома, тоном приусадебного участка и так далее).
Самый бюджетный материал – профнастил, он самый распространенный и значительно удешевляет стоимость конструкции

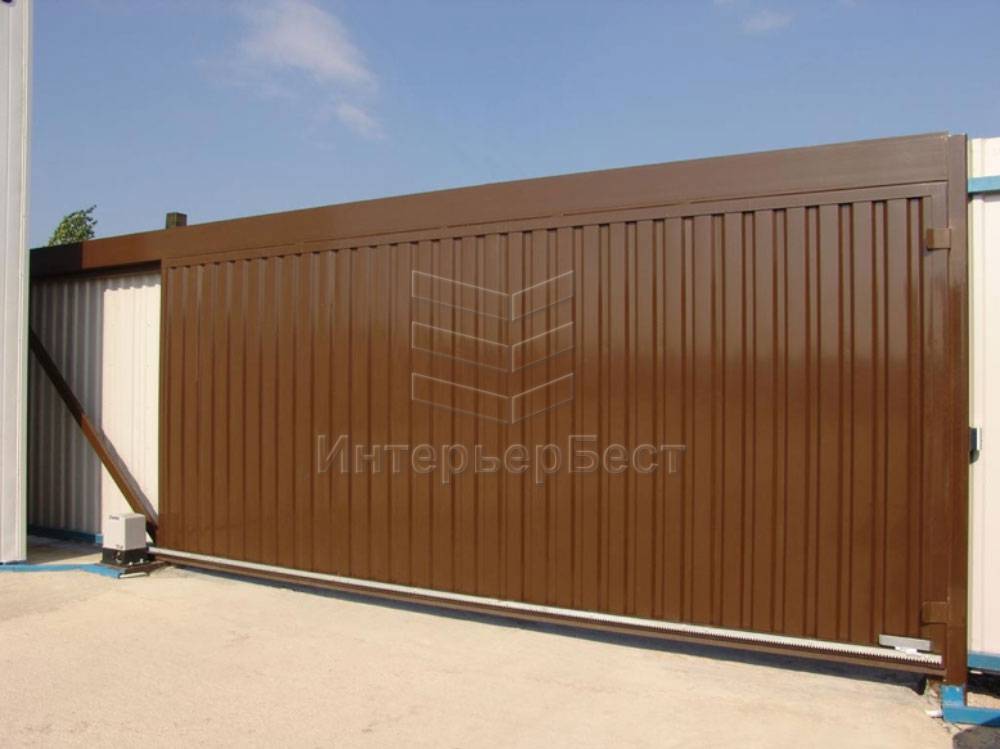

Ворота откатные с электроприводом, обшитые профилированным листом с полимерным покрытием, несмотря на свою дешевизну, станут украшением участка
2.Поликарбонат хорошо сочетается с коваными элементами в конструкции. Ребра жесткости материала оригинально преломляют свет, выгодно подчеркивая ажурность узора на полотне ворот.
3.Популярностью пользуются откатные ворота, в раме которых установлена сэндвич-панель (как в секционных воротах). Заполнение из сэндвич-панелей для откатных ворот соответствует архитектуре любого стиля. В качестве утеплителя используется полиуретан высокой плотности.
Каждая сэндвич-панель для откатных ворот наполнена полимерным EPDM-уплотнителем. Благодаря этому решению панель сохраняет высокую механическую прочность и эластичность при перепадах температуры, что особенно актуально в летнюю жару и зимние морозы. Уплотнитель также избавляет от появления даже небольших зазоров между панелями
Регулировка свободного хода
На этой стадии требуется регулировка расположения опор внутри несущей рейки. Для такой цели необходимо ослабить гайки, которые фиксируют опоры. Следует закрыть/открыть ворота, перемещая их от одного конца к другому. После этого гайки нужно крепко затянуть.
Затем необходимо поставить заглушку и ролик несущей рейки. Элементы прикрепляются с помощью болтов. Заглушка, входящая в комплект, приваривается с тыльной поверхности полотна.
Затем требуется приготовить профнастил, нарезав его по ширине и высоте. Материал набивается на ворота и фиксируется с помощью саморезов. Листы при этом лучше укладывать внахлест. С монтажом откатных ворот можно справиться и самостоятельно. Чтобы избежать проблем при установке, нужно соблюдать схему действий.
Если вы не знаете, как установить откатные ворота, то лучше все же обратиться за помощью к опытным специалистам. Однако в этом случае вы не сможете сэкономить.
Примерный ход необходимых работ
Схема устройства калитки из профнастила
- Работа над чертежами и схемами конструкции.
- Подготовка места под фундамент для закладного элемента (в виде траншеи). Если нет возможности воспользоваться столбами имеющегося ограждения, разметить место под фундамент своими силами (в виде ямы) для опорного столба.
- Закладка фундаментов или фундамента (руками делать это, естественно, тяжело, но выполнимо).
- Установка закладного элемента – трудоемкий процесс, и своими силами справиться непросто.
- Для автоматизированных ворот обдумать разводку кабелей заранее будет предусмотрительным решением, особенно если вы разбираетесь в электричестве и способны выполнить работу своими усилиями.
- Окончательное обустройство опорного столба и регулировка роликовой системы ворот.
- Выведение на должный уровень автоматики, если сами того пожелаете. В этом случае включаете в работу пункты 5-й и 7-й.
Правильный подход заключается в том, что если сам хозяин не сможет разобраться в тонкостях чертежных схем, нужно привлечь специалиста с опытом к работе над проектом.
Фундамент под столбы-опоры. Он представляет собой глубокую яму, дно которой должно находиться ниже глубины промерзания грунта примерно на 20 см. Устанавливать сами столбы нужно с использованием строительного уровня, после этого забетонировать.
Фундамент для ворот. Закладка его происходит сложнее. Нужно выкопать траншею, длина которой равна половине ширины предполагаемого проема ворот. Ширина траншеи – 40 см, глубина такая же, как и под сами опорные столбы. Всякий сам в состоянии выкопать траншею для каркаса. Главное – расположить ее вплотную к забору.
Интенсивность эксплуатации
Интенсивность выражается в процентах. Привода разделяются на 3 типа:
- интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
- интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
- высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.
На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.
Выбор между популярными производителями
Автоматика от производителя Дорхан представлена очень качественными продуктами, которые появились на рынке ещё в далёком 1994 году, а комплектующие для откатных и прочих автоматических ворот начали изготавливать на четыре года позднее. Этот производитель старается постоянно придерживаться европейских стандартов качества и постоянно модернизируют своё производственное оборудование для повышения качества и улучшения производительности своей продукции.
Линейка продуктов этого изготовителя представлена такими моделями:
- Sliding-300 – с максимальной массой ворот в пределах двухсот восьмидесяти килограмм.
- Sliding-800 – движимая мощность до восьмисот килограмм,
- Самая мощная разновидность, с мощностью свыше двух тонн, Sliding-2100.
Продукция nice представлена лучшими моделями современных систем для создания «умного дома». Продукты nice обладают высокой компактностью, отлично сочетаются с любым дизайном, автоматика nice отлично работает в суровых климатических условиях.
Новая серия высокоскоростных приводов для ворот: гарантирует безопасность и эффективность работы
Бренд делает свои механизмы максимально бесшумными, надёжными и неимоверно мощными для быстрого открывания ворот на довольно большой дистанции. Продукция nice также обладает высокой компактностью, что даёт возможность легко установить автоматику в самых укромных и узких местах. Достаточно на поезде к дому нажать кнопку, и электропривод nice в один миг откроет перед вам широкий проезд.
Подбирая подходящий для вас продукт производителя nice, вы очень точно можете выбрать модель, подходящую под вес ваших ворот, погодные условия, скорость открывания, дистанцию и прочие параметры. Стандартные домашние системы автоматики, в среднем рассчитаны на массу ворот не больше 300 килограмм, при этом электропривод будет работать максимально быстро и без какого-либо шума.
Если вы считаете, что ваши откатные ворота слишком простые и не подходят для систем автоматизации, продукция от производителя Came полностью изменит ваше мнение. Автоматика от Came поможет легко и быстро переоборудовать ваши ворота, и сделать их современными, облегчить вам жизнь и придать современный внешний вид вашему ограждению.
Продукция Came подходит для самых разнообразнейших ворот, с любыми параметрами, Came отлично работает при любых погодных условиях и специфике работы. Подбирая автоматическую систему отката ворот Came, следует опираться на два основных параметра, масса ворот и частота использования оборудования. Came выпускают электроприводы способные двигать массу ворот от трёх сотен до трёх тысяч килограмм.
Как сделать самому?
Обустройство въездных ворот – это технически совершенная процедура. При правильном монтаже можно существенно сэкономить на пространстве, поскольку полотно будет сдвигаться в одну сторону. Современные откатные вороты бывают трех типов:
- Консольные. В них на нижней части полотна установлена несущая направляющая, при этом ворота при движении не будут касаться дорожного полотна, поскольку они ничем не ограничены. Эта конструкция используется чаще по сравнению с подвесными или на колесах.
- Подвесная система. В ней направляющая крепится над проемом, а ворота подвешиваются на роликовых тележках. Такие конструкции выбираются для оформления производственных и складских помещений.
- Ворота на колесах. Рельс в такой конструкции устанавливается в проеме, а колесики монтируются к полотну ворот.
Чтобы сделать самодельный привод для откатных ворот, нам потребуется запастись рамой для ворот, роликовыми опорами, концевым роликом, нижним и верхним улавливателем, верхним ограничителем, регулировочной подставкой и заглушкой. Все работы по монтажу можно выполнить в несколько этапов.
Требования к конструкции
Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:
- Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
- Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
- Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
- Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.
