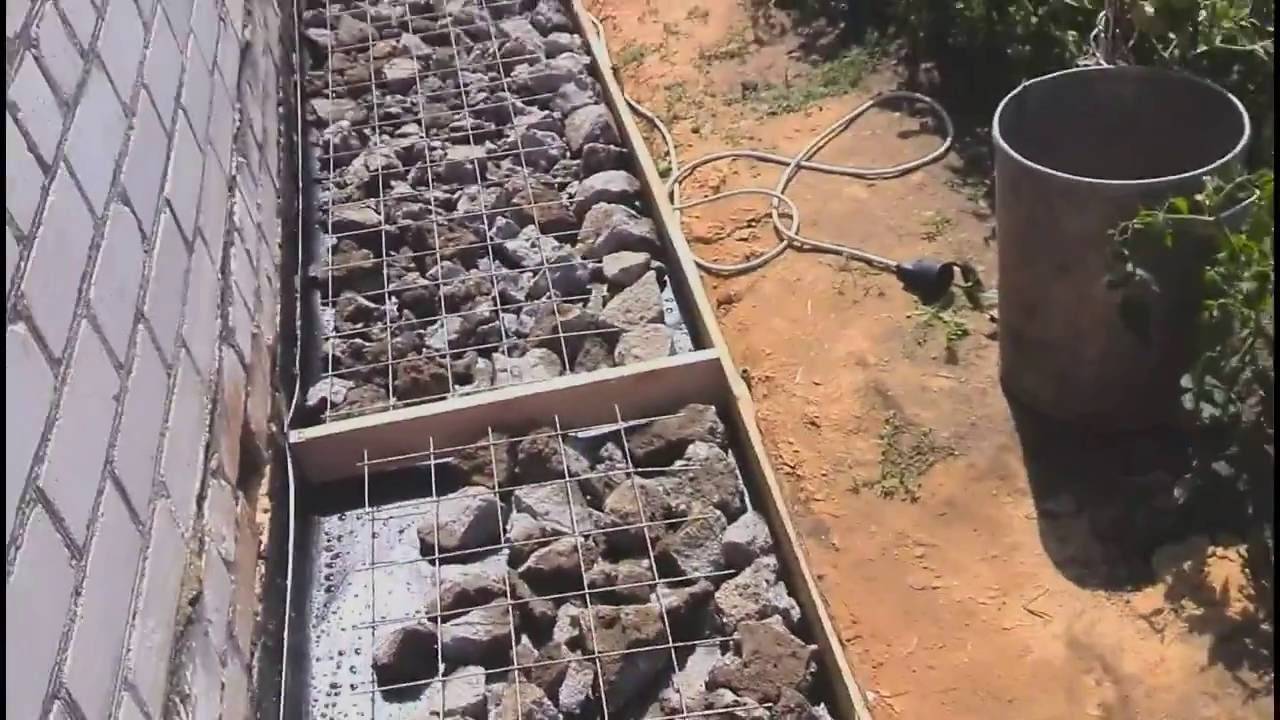

Как правильно сделать отмостку вокруг дома на винтовых сваях своими руками?

Как утеплить свайную конструкцию?

Рассмотрим алгоритм работ по утеплению цоколя свайно-винтового фундамента.

Монтаж каркаса

Здесь мудрить не надо. Трубы укладываются горизонтально, для чего надо воспользоваться строительным уровнем. Строгих нормативов по расположению каркасных элементов относительно обвязки дома и грунта нет.

Оптимально – 5 см. То есть труба не будет касаться земли, что увеличит ее эксплуатационный ресурс в связи с отсутствием коррозии металла.

Профильную трубу лучше к винтовым сваям приварить. Кто-то пытается крепление провести саморезами, кто-то хомутами. В данном случае надежней сварки способ не найти.

Укладка утеплителя

Как уже упоминалось выше, есть два варианта укладки утеплителя:

  1. С наружной стороны.
  2. Изнутри со стороны организуемого подвала.

Вариант №1

Для этого используют более прочный пенополистирол. Плиты просто укладывают на каркас и крепят к нему саморезами с пресс-шайбами или просто широкими шайбами. Например, вот такими, как на фото ниже.

Расстояние между крепежами 20-30 см. Саморезы по длине выбираются с учетом толщины утеплителя, толщины стенки профильной трубы, плюс 5-10 мм.

Вкручивать крепежные изделия сильно не надо. То есть утапливать шайбы в плиту нет необходимости. Здесь главная задача – зафиксировать теплоизоляционный материал. А так как саморезов много, то качество крепления будет высоким.

Рекомендуется выбирать плиты с замковым соединением паз-шип. При укладке на поверхности теплоизоляционного слоя не остаются зазоры и щели.

Если были приобретены обычные плиты с ровными краями, то укладку стараются провести так, чтобы между ними щелей не оставалось. Если таковые образовались, то их заполняют монтажной пеной или специальным герметиком для полистирольных плит. Он очень похож на пену, но на воздухе не увеличивается в объеме.

Видео-инструкция по утеплению цоколя свайно-винтового фундамента:

Есть другой вариант. Для этого на каркас сначала устанавливается и крепится плоский материал. К примеру, плита ОСП или плоский цементно-асбестовый шифер, можно б/у. А уже к нему прикрепляется утеплитель или саморезами, или клеевым составом для пенополистирольных плит. Последний продается в баллончиках. Крепление получается надежным.

Вариант №2

Ситуация состоит в том, что на смонтированный каркас снаружи устанавливается облицовочный материал. Здесь огромное разнообразие предлагаемых вариантов, к примеру, профнастил. Так как цоколь становится декорированным, то процесс утепления переносится внутрь, то есть под дом. Часто это случается в том случае, если теплоизоляция не входила в первоначальные планы хозяина дома.

Прожив одну зиму в таком доме, даже с утепленными полами, многие решают утеплить фундамент. Для этого можно использовать и Пеноплекс.


Процесс проводят по следующей схеме:

  • маты минеральной ваты подрезают под требуемые размеры высоты цоколя фундамента;
  • подрезку делают так, чтобы материал плотно вошел между обвязкой дома и грунтом;
  • крепление к каркасу проводят точно так же, как и в предыдущем варианте: саморезами с широкими шайбами.

Здесь важно опять-таки не оставить зазоров между плитами утеплителя, которые превращаются в мостики холода

Вариант №3

Он основан на использовании самого эффективного теплоизоляционного материала – пенополиуретана. Это пена, которую наносят под давлением на утепляемую поверхность. На воздухе она полимеризуется, становится прочной и монолитной, то есть без единой щели.

Этот утеплитель наносят только изнутри помещений. Для этого применяется профессиональное оборудование. То есть о самостоятельном проведении работ речь не идет. Наносить теплоизоляционный слой можно на любую поверхность, у него максимальные свойства адгезии. Сам пенополиуретан – материал дорогой, плюс расходы на проведение работ. Но эффективность утепления самая высокая.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

  1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
  2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
  3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Как сделать своими руками?

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

На следующей стадии можно приступать к монтажу сруба

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

Нужна ли она свайному фундаменту?

Дождевые стоки, не имеющие организованного вывода, способны в короткий срок размыть основание дома и пропитать влагой прилегающие слои грунта. Это оказывает резко отрицательное влияние на любой тип фундамента, независимо от его конструкции.

Большая часть стоков подхватывается водостоками и уходит в дренажную систему, но немало воды попадает на полосу грунта, вплотную прилегающую к цокольной части дома. Это опасно для любого типа фундамента, но для свайного основания возможность прохода влаги под дом означает возникновение заболоченного участка.

Солнечные лучи не проникают в эту часть, поэтому вода практически не высыхает, ее количество понемногу пополняется, образуя участок, перенасыщенный влагой. В зимнее время вода замерзнет и начнется процесс пучения, способный вывести опорные элементы из строя.

Кроме того, скопление воды способствует появлению комаров, делающих проживание в доме невыносимым.

Если не организовать отсечку от стекающей влаги, можно значительно снизить несущую способность свай. В особенности это актуально для буронабивных опор, которые погружаются на относительно небольшую глубину.

Увеличение подвижности грунта может стать причиной подвижности или оседания опор, что одинаково опасно для строения. Наличие отмостки позволяет образовать физический барьер для воды, с организованным сбором и отведением излишков.

Помимо всех основных задач отмостка выполняет противопожарные функции. Она обеспечивает разрыв, препятствующий переходу пламени от горящей травы или мелкого мусора, на цокольный участок дома.

Учитывая все приведенные аргументы, необходимость создания отмостки не вызывает никаких сомнений.

Основные виды отмостки:

  • Жесткая (или монолитная). Называется так из-за наличия твердого покрытия. Выполняет роль барьера для влаги, дополнительно служит пешеходной дорожкой и декоративным элементом. Со стороны входа или хозяйственных построек может быть объединена с общим покрытием двора. Подстилающие слои, расположенные под наружным твердым покрытием, имеют то же строение, что и у других видов.
  • Мягкая. Имеет полный набор слоев засыпки, обеспечивающих дренаж и гидроизоляцию. Отсутствует только внешнее твердое покрытие, которое бывает заменено слоем крупного щебня или плиткой, уложенной на плавающую песчаную основу. Функции водоотведения выполняет неглубокая траншея, заполненная щебнем, на дно которой уложен слой геотекстиля. Используется при больших объемах дождевой воды, опасной для монолитных видов из-за высокого уровня пучения.
  • Утепленная. В составе слоев присутствует теплоизолятор, параллельно выполняющий функции гидроизоляции. Используется одновременно с утеплением фундамента или, как вариант, в комплексе с утепленным вариантом фальш-цоколя. Возможно обустройство как монолитной, так и мягкой утепленной отмостки. Основная задача теплоизолятора — снижение величины промерзания грунта, позволяющее уменьшить нагрузки морозного пучения.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Дома на винтовых сваях

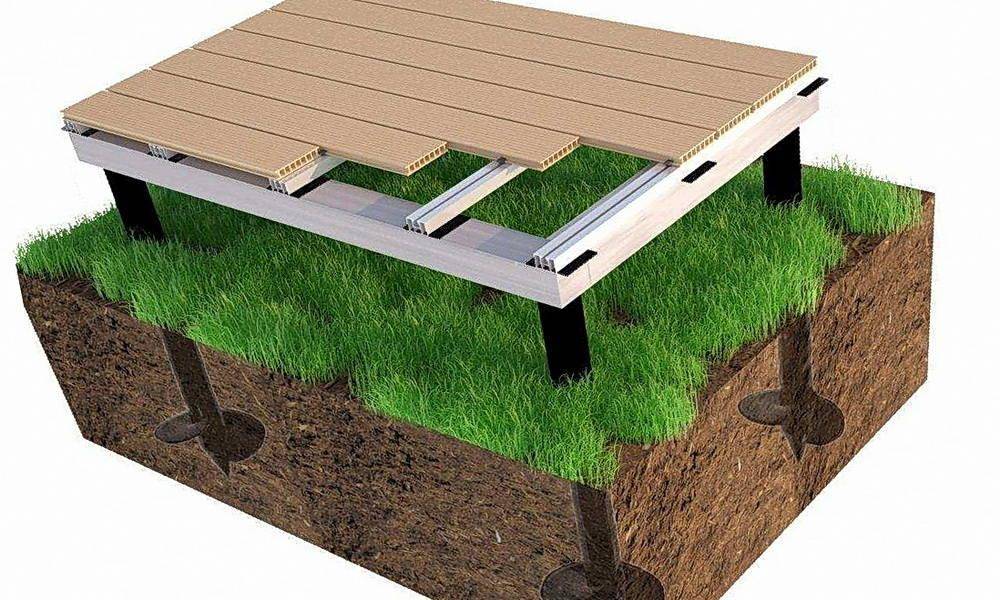

Винтовая свая для дома представляет собой полую трубу с заостренным наконечником, имеющую винтовые лопасти.

Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.

При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.

Данные приведены в таблице.

Тип почвыПри диаметре 76 ммПри диаметре 89 ммПри диаметре 108 ммПри диаметре 133 мм
Глина3,5 м2,5 м2,5 м2,5 м
Суглинок3 м2,5 м2,5 м2,5 м
ТорфОпределяют пробным бурениемОпределяют пробным бурениемОпределяют пробным бурениемОпределяют пробным бурением
Песок3 м2,5 м2,5 м2,5 м

При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.

Размеры основания, мКоличество опор, штДиаметр опор, мм
10 х 102589
9 х 91689
8 х 81689
7 х 716108
6 х 69108
5 х 59108
4 х 49108
3 х 34108

Подготовительные работы

Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.

План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.

Разметка участка

Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.

Монтаж свай своими руками

Опора должна заходить в почву строго по уровню

Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.

Этапы:

  1. На месте расположения каждой опоры сверлится ручным или механизированным буром отверстие глубиной 500-700 мм.
  2. В отверстие, которое находится на верхнем конце сваи, вставляется рычаг для вращения. При ввинчивании опоры через несколько витков проверяется, чтобы она входила строго по уровню. Если опоры будут установлены под наклоном, их несущая способность значительно снизится.
  3. Верхние концы свай обрезаются так, чтобы они находились в одной горизонтальной плоскости.
  4. Для большей надежности, долговечности и защиты от коррозии полые опоры заполняют цементным раствором.

Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.

Монтаж обвязки

Популярна обвязка из толстого бруса или металла

Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.

Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.

Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.

Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.

При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.
