Предохранительный клапан в системе отопления: для чего он нужен, принцип работы

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

  • Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
  • Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

  • Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
  • В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
  • Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
  • Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

Особенности трехходовых аварийных клапанов

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.


Трехходовые предохранители уместны для конденсационных котлов и в случаях, когда от одного нагревательного оборудования работает несколько различных систем

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

  • разграничение областей;
  • распределение плотности потока по зонам;
  • содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Чтобы не осуществлять постоянный контроль над температурой среды самостоятельно, необходимо обратить внимание на модели клапана, снабженные сервоприводом. Это устройство работает от датчика, установленного в низкотемпературном контуре

При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки

Это устройство работает от датчика, установленного в низкотемпературном контуре. При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки.

Более подробно о разновидностях трехходового клапана на отопление и критериях его выбора мы говорили в следующей статье.

Устройство и принцип работы в зависимости от вида

Рычажно-грузовой

Рычажные предохранительные клапаны применяются исключительно в промышленных системах, рассчитаны на большие нагрузки и диаметр трубопровода свыше 200 мм.

Навешенный на рычаг груз, оказывает давление на шток. При превышении силы, которую оказывает давление в системе с одной стороны, над силой, которую оказывает груз с другой стороны, шток открывается, выпуская теплоноситель или пар. Как только силы давления внутри системы становится недостаточно (оно не достигает критической отметки), шток под весом груза на рычаге перекрывает систему.


Рычажно-грузовой сбросной клапан в разрезе.

Таким образом, критическое давление, при котором необходимо произвести сброс, регулируется длинной рычага и весом на нем.

Пружинный

Более современным и более дешевым является пружинный предохранительный клапан. Он не уступает по эффективности рычажно-грузовому, надежен и имеет компактные габариты, поэтому широко используется в системах индивидуального отопления частных домов.

Работает пружинный сбросной клапан по такому же принципу, только вместо груза на шток воздействует пружина:

  • со внутренней стороны на затвор устройства оказывает давление поток воды или пар;
  • с другой стороны золотник, прижатый штоком, на который воздействует пружина;
  • давление в системе превышает прижимную силу пружины, шток золотника поднимается вверх, происходит разгерметизация;
  • теплоноситель или пар выходит через выпускной патрубок;
  • давление внутри системы снижается и становится ниже прижимной силы пружины, которая снова перекрывает затвор, возвращая механизм в исходное положение.


Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Существуют как рассчитанные на конкретное давление (например, 3, 6 или 8 бар), так и регулируемые клапаны, критическое давление для сброса в которых устанавливается при монтаже. Также они могут быть открытыми или закрытыми. Первые сбрасывают воду или пар во внешнюю среду, закрытые клапаны – в подключенный к ним трубопровод.

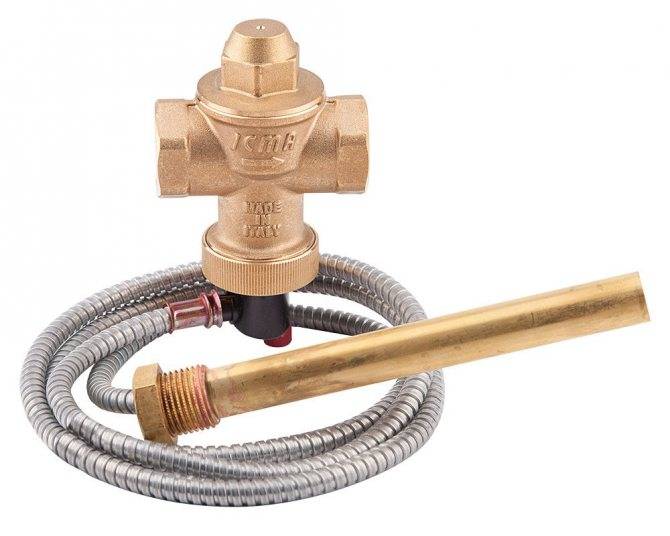

Клапаны теплового сброса

Пружинные предохранительные клапаны также несовершенны. Помимо того, что работают они исключительно в закрытых системах (т.к. кипение теплоносителя в системе с открытым расширительным баком может происходить без повышения давления), пружинные механизмы срабатывают, когда температура теплоносителя уже превысила существенную отметку – свыше 95-100°C.

Наиболее эффективным, но крайне дорогостоящим является клапан теплового сброса, реагирующий на повышение температуры теплоносителя, а не давления в системе. Принцип работы заключается во все той же мембране, которая контролируется пружиной, но приводится в действие он не напором потока воды, а термочувствительной жидкостью, существенно расширяющейся при нагревании от теплоносителя.

Виды предохранительной арматуры

Предохранительные клапаны могут иметь различные механизмы привода клапана. Поэтому разделяют их следующие виды:

  • пружинные;
  • рычажные (рычажно-грузовые);
  • импульсные (магнитно-пружинные);
  • устройства с разрушающимися мембранами.

Для бытовых бойлеров применяют только пружинные клапаны. Они могут выполнять защитные функции и сбросного, и спускного, и сливного предохранителя.

Пружинный клапан сброса избыточного давления воды для водонагревателя состоит из корпуса, обратного и предохранительного клапанов с пружинами и выпускного штуцера. Многие модели имеют рычаг ручного открытия перепускного отверстия. Корпус имеет наружную резьбу на входе и внутреннюю на выходе.

Форма штуцера для выпуска воды может иметь просто круглый патрубок с буртиком на конце, либо патрубок «ёлочка». Обе формы служат для надежного удержания надеваемого шланга. Шланг используется для отвода избытка воды в дренаж.

На корпусе обязательно имеется отметка о величине предельного давления и стрелка, указывающая направление потока воды для заполнения бойлера.

Многие модели имеют рычажок для ручного открывания (не путать с рычажно-грузовыми клапанами, имеющими другой принцип действия механизма). При наличии рычага, можно в ручную проверить работоспособность клапана на бойлере. А так же воспользоваться им для слива воды из бака, в том числе и в аварийном случае. Такой рычаг еще называют подрывным, так он служит для подрыва клапана, то есть для отрывания от седла в случае прилипания. Хотя как раз это название пришло от рычажно-грузового вида.

Если установлена модель предохранительного устройства без рычага, то для слива воды необходимо установить дополнительный кран. И в такой модели уже не удастся проверить работу прибора в ручную. Дело в том, что отверстие штуцера клапана небольшое, около 5 мм. При большом содержании минеральных солей в воде и регулярном подкапывание, это отверстие забивается отложениями солей. Что может стать существенным препятствием для слива воды, при высоком давлении. Поэтому стоит раз в год проверять состояние такого отверстия.

Для водонагревателей с объемом бака свыше 100 литров предусмотрены узлы безопасности с предохранительным клапаном несколько больших размеров. Часто они комплектуются манометрами и шаровым краном для принудительного слива воды, не препятствующему работе предохранительного устройства. А кроме того, могут иметь регулировочный винт для задания величины давления срабатывания клапана.

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

  • В расширительном баке слишком низкое давление и он не справляется с задачей. Проверяем давление в мембранном баке. Для этого в верхней части есть золотник, к нему подключаем манометр и смотрим показания. Должно быть на 0,2-0,5 Бар меньше , чем рабочее давление системы. Если слишком низкое, берем насос и через тот же золотник подкачиваем.
  • В мембранном баке повредилась мембрана. Выход — меняем мембрану или ставим новый бачок.
  • Мембранный бак меньшего размера, чем необходимо для системы (10% от объема системы). Если объем действительно мал, либо ставим второй бак, либо меняем на больший.
  • Перегревается теплоноситель (закипает). Для решения проблемы необходимы схемные решения, требуется модернизация схемы. Более щадящий, но временный выход — снижение интенсивности горения.

  • Аварийный клапан засорился. Иногда на седле или резиновой прокладке появляются отложения. Это может быть принесенный потоком теплоносителя мусор, а может — это результат постоянных подтеканий. В первом варианте просто убираем мусор и ставим устройство на место. Во втором придется клапан заменить. Налет образуется когда сбрасывается немного жидкости и она засыхает, а это ненормальная работа системы (или клапана). Выход — замена. Если и новый подтекает, надо проверять все варианты по списку выше.
  • Неправильно выставленное давление сработки на клапане. В этом случае необходимо проверить, при каком давлении реально срабатывает ваше защитное устройство. Для этого можно понижая и повышая в системе давление, определить реальный порог срабатывания. Если модель регулируемая, подкорректировать установки. Если значение срабатывания фиксированное — придется покупать другое устройство.

Варианты монтажа

Чтобы обеспечить надежное и безопасное функционирование клапана в системе отопления, рекомендуется производить монтаж в соответствии со всеми правилами. Найти их можно в специальной нормативной документации. Правила отличаются в зависимости от мощности и рабочего давления системы. Но основные принципы все же сохраняются, среди них:

  • В отопительной системе данный прибор необходимо устанавливать на подающем трубопроводе непосредственно после котла. Если мощность теплового генератора велика, допускается устанавливать два клапана.
  • Предохранительный клапан на обратном трубопроводе систем отопления монтируется только для обеспечения горячего водоснабжения в наивысшей точке бойлера.
  • Также неприемлемо сужение канала в местах между магистралью клапаном, недопустимо устройство запорной арматуры.
  • Сбросные патрубки следует выводить в канализационную систему или другое безопасное место. На данной линии совершенно недопустима установка запорных устройств.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

По способу прижима

При обогреве частного дома, квартиры или промышленного помещения, где используется оборудование малой мощности, чаще выбирают пружинный клапан экстренного сброса избыточного давления воды для системы отопления.

Это простые, компактные, недорогие, но надежные модели, которые можно комбинировать для безопасности с другим оборудованием.

Степень сжатия пружины связана с тем параметром нагрузки, при котором срабатывает клапан. Упругость пружинки влияет на диапазон настроек.

Пружинные модификации производятся из высокопрочной латуни, применяются технологии горячей штамповки. Сама пружника стальная, а мембрана, уплотнители, рукоятка полимерные.

Можно выбрать модели с заводскими настройками или те, которые нужно настраивать индивидуально во время монтажа.

Рычажный предохранитель

Рычажно-грузовые предохранители используются реже, так как поднятие штока обеспечивает внешний навешанный груз, перемещающийся по всему рычагу, регулируя степень прижатия штока к седлу.

По степени поднятия затвора

Малоподъемные клапаны предполагают поднятие затвора не более, чем на 0,05 от диаметра седла: механизм открытия полностью пропорциональный.

Изделие характеризуется низкой пропускной способностью, примитивной конструкцией. Предохранитель устанавливается на установках с жидкой средой.

Полноподъемная модификация

Полноподъемные вариации способствуют максимально допустимому уровню поднятия затвора, что улучшает пропускную способность, так как сбрасывается большое количество пара за один раз.

По скорости срабатывания

Пропорциональный аварийный клапан срочного сброса избыточного давления воды в системе отопления предполагает, что затвор поднимается постепенно, соответственно степени внутренней нагрузки. По мере подъема заслонки объем выпускаемого пара плавно увеличивается. Такие установки можно использовать при любом типе котла, но чаще всего их ставят в системы с водой или другой жидкостью.

Клапан двухпозиционный

Монтаж двухпозиционных клапанов должен производиться с учетом сброса большого количества воды при резком открытии. Получается очень быстрый сброс давления, закрытие затвора, как следствие – гидроудар, что отсутствует в пропорциональных предохранителях.

Ознакомиться подробнее с устройством клапана, принципом его работы можно в следующем видео:

Условия эксплуатации клапанов

После проверки и ревизии клапаны настраиваются и проходят необходимую регулировку на заданное давление. Затем прибор пломбируют. Установка без пломбы категорически запрещена. Все предохранительные клапаны имеют технологический паспорт или «карточки эксплуатации».

Срок эксплуатации предохранительный клапанов напрямую зависит от правильной эксплуатации и обслуживания. Часто в процессе эксплуатации возникают различные дефекты.

Среди них такие распространенные дефекты:

  • утечка
  • пульсация
  • задиры

Утечка характеризуется пропуском рабочей среды. Возникает при повреждении уплотнителей и попадании на них посторонних предметов. А так же при деформации пружины. Устраняется продувкой, притиркой, заменой пружины, правильным монтажом или новой регулировкой клапана.

Пульсация-слишком частое открытие/закрытие.  Возникает при суженом сечении или большой пропускной способности. Устраняется проблема правильным подбором необходимых параметров.

Задиры во время эксплуатации возникают в результате перекосов при сборке. Устраняются при помощи механической обработки и дальнейшей правильной сборкой.

Советы по выбору оптимальной модели

Перед тем как остановиться на конкретном предохранительном оборудовании, нужно обязательно подробно ознакомиться с техническими характеристиками котельной установки.

На работе предохранительного клапана негативно отражаются минусовые температуры

Поэтому достаточно важной характеристикой для устройства является наличие защиты от промерзания. Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения

Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения.

Решающую роль в выборе устройства для отопления имеют несколько критериев:

  1. Производительность котла.
  2. Максимально допустимое давление среды для тепловой мощности нагревательного оборудования.
  3. Диаметр предохранительного клапана.

Следует проверить, чтобы регулятор давления в устройстве имел диапазон, в пределы которого входят параметры того или иного котла. Давление срабатывания должно быть на 25-30% больше рабочего показателя, требуемого для стабильной работы системы.


Чем выше рабочие показатели давления, тем меньше времени должен тратить прибор на срабатывание. Разрыв между давлением на старте движения и при полном открытии затвора должен составлять 15 % для номинального значения меньше 2,5 атм, 10% – для более высоких параметров

Диаметр предохранительного клапана не может быть меньше разъема подводящего патрубка. Иначе постоянное гидравлическое сопротивление не даст предохранителю в полной мере выполнять непосредственные задачи.

Оптимальный материал изготовления оборудования – латунь. Она обладает малым коэффициентом температурного расширения, при котором исключено разрушение корпуса от воздействий сильного давления.

Регулирующий блок производят из термостойких пластиковых материалов, сохраняющих нужную жесткость даже при контакте с кипящей жидкостью.

Предохранительные клапаны и их описание: особенности регулировки давления и настройки

Иногда возникают неприятные обстоятельства, когда система отопления дает сбой, и давление начинает колебаться. Если давление не регулировать, последствия могут быть опасными. Чтобы не допустить такого, отопительную систему и систему подачи горячей воды следует оснащать предохранительными клапанами. Что это такое, и как они работают – мы и расскажем в этом материале.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления

Особенно это важно для котлов парового типа

Давление поднимается чаще всего вследствие таких причин:

  • отказ автоматических систем регулировки давления;
  • резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

  • пружинные;
  • рычажно-грузовые.

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

  • компактность;
  • настройка способна меняться лишь при использовании инструментария;
  • шток золотника может иметь разное положение;
  • возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

  • приборы прямого действия;
  • непрямого;
  • двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

  • малоподъемными;
  • среднеподъемными;
  • полноподъемными.

Материалы изготовления

Предохранительные изделия могут быть изготовлены из таких материалов:

  • латунь;
  • сталь;
  • оцинкованная сталь;
  • нержавейка.

Предохранительный латунный муфтовый клапан для котла оснащен резьбой с двух сторон, с входной стороны есть прокладка. Механизм при этом пружинный. Давление извне может усилить блокировку. После сборки конструкции ее опрессовывают, поэтому клапан данного типа очень надежен и доступен в плане стоимости.

Клапан предохранительно-запорный также может работать в канализационной системе с целью защиты от давления обратного потока.

Особенности трехходовых клапанов

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

  • применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
  • есть возможность регулировать изделие вручную или с помощью электропривода;
  • наличие одного входного и двух выходных отверстий;
  • для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Критерии выбора предохранительного сбросного клапана

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

  1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.

  2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

  • на затвор устройства воздействует поток воды;
  • движение теплоносителя ограничивается усилием пружины;
  • критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
  • жидкость отправляется в выходной патрубок;
  • внутренний объем воды стабилизируется;
  • пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
