Чем и как выполняется подшивка односкатной крыши?

Односкатная крыша своими руками: пошаговый монтаж

При начале строительства любой конструкции нужно сделать проект или схему с размерами основных элементов. Расчёт материалов и необходимых крепежей производится на основании размерных данных. Для исключения потери времени в процессе нужно иметь запас 5-10% от объёма.

Порядок работ

Односкатная крыша проста в устройстве, но нарушение технологии монтажаможет повлечь выход из строя всей конструкции ипромокание теплоизоляции и потери функциональности кровельного пирога.

Крепление мауэрлата

Брус укладывается заподлицо к стене из кирпича или блока. Между вертикальными поверхностями и деревянным элементом нужно проложить слой гидроизоляции из рубероида. Крепление к стене проводится металлическими стержнями или анкерными болтами с шагом 70-100 см.

Все деревянные элементы конструкции перед установкой необходимо обработать антисептическими составами для исключения преждевременного разрушения.

Стропильная система

На мауэрлате делается разметка для фиксации стропильных ног, и вырезаются пазы под углом, равным углу наклону ската крыши, средний шаг составляет 80 см.

Пошаговая инструкция по устройству конструкции:

  1. Установка крайних стропильных ног в пазы на мауэрлате. Между ними нужно протянуть леску для выравнивания промежуточных конструкций. Укладка лежня для опорных стоек.
  2. Монтаж укосин на каждой стропильной ноге, стоек и стяжки между мауэрлатом и лежнем из доски или бруса.
  3. Установка ветрозащиты.
  4. Фиксация стропильной конструкции лагами и обрешёткой.

Крепление проводится металлическими уголками, саморезами, болтами и гвоздями для жёсткой фиксации или элементами для скользящей системы.

Монтаж обрешётки

Устройство основания проводится,исходя из выбора кровельного покрытия: для рулонных материалов шаг доски составляет 1,5 м, для шифера 1 м, под монтаж штучных элементов и металлических листов делается сплошная обрешётка. Брус или доска устанавливаются поперёк стропил и прочно фиксируются.

Если строится тёплая крыша – это будет основанием для кровельного пирога и нужна будет контробрешётка для фиксации покрытия.

Крепление утеплителя, пароизоляции, гидроизоляции

Устройство тёплой кровли достигается послойной фиксацией материалов на стропильной системе. При монтаже лучше применять два слоя пароизоляции. Нижний фиксируется на обрешётку, а второй над утеплителем – это минимизирует процесс образования конденсата на кровельном пироге.

Этапы создания тёплой крыши:

  1. Пароизоляционный материал раскладывается на обрешётке и крепится степлером.

Укладка гидроизоляционного слоя, который фиксируется на поверхности внахлёст 5-10 см. Материал не должен быть сильно натянут, нужно оставлять небольшое провисание для усадки.

Укладка утеплителя, начиная с нижнего отвеса к верхнему. Фиксация не проводится, но при сильном угле наклона кровли можно применить клеевые составы.

Крепление второго слоя пароизоляции с фиксацией степлером к стропильной конструкции..

Далее пирог зашивается контробрешёткой, которая будет основанием для кровли.

Крепление кровельного материала

От покрытия зависит количество и вид элементов для фиксации к стропильной системе. Независимо от вида материала, выкладку листов и размотку рулона начинают с нижнего яруса.

Крепёжные элементы для покрытий кровли:

  • ондулин фиксируется специальными гвоздями;

черепица крепится оцинкованными кляймерами или саморезами в местах с повышенной нагрузкой;

профнастил фиксируется кровельными гвоздями на верхней волне листа;

рубероид проклеивается на стыках мастикой и крепится на кровельные гвозди или саморезы с шайбами;

шифер фиксируется гвоздями и саморезами по верхней волне листа.

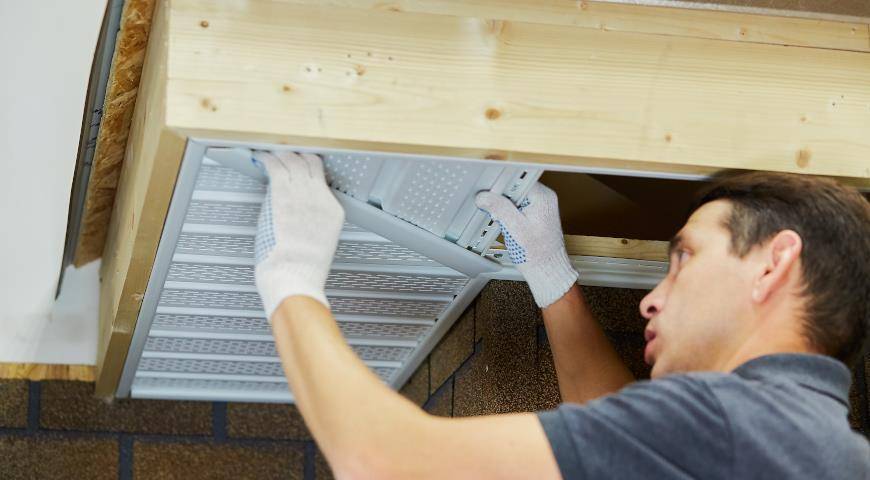

При окончании монтажа кровельного материала, подшивается карниз крыши и устанавливается система водоотведения. Поэтапное выполнение работ по устройству односкатной крыши гарантирует долгую эксплуатацию без проведения ремонта.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

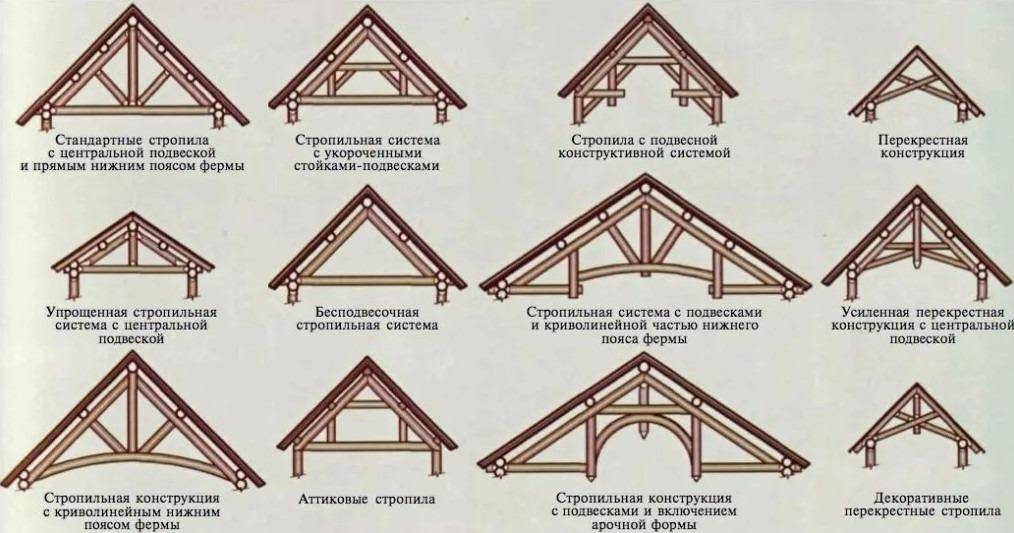

Схемы стропильной системы двухскатной крыши.

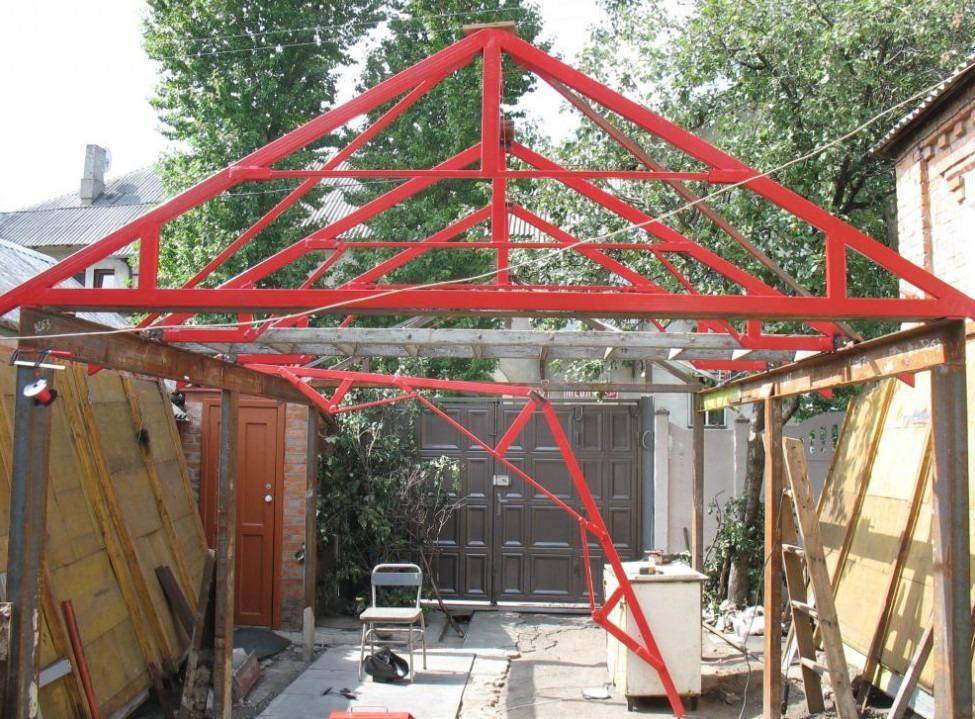

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Особенности проектирования односкатной кровли ↑

Устройство односкатной кровли особенно уместно в случае, когда скат покрова снега или слив воды выходит на проезжую часть или на территорию соседнего участка.

Стропильная система

В соответствии с техническим заданием стропильные ноги кровельного каркаса монтируются с фиксированным наклоном, величина которого определяется разностью стенных конструкций по высоте.

В случае, когда возводится капитальное строение – стропила односкатной крыши должны опираться на мауэрлат, обустраиваемый по периметру постройки (непосредственно по стенам). Этот элемент выполняет функцию опорного основания, передающего нагрузку от стропил через стены на фундамент строения.

На верхнем ряду стенной кладки из кирпича или бетонных блоков предусматривается специальный армирующий пояс-стяжка с анкерными креплениями, обеспечивающими надёжную фиксацию мауэрлата. На стенах, выложенных из бруса в качестве опорной обвязки, как правило, используется последний венец.

При сооружении легких конструкций (односкатных крыш пристроек, сараев или веранд, в частности) стропила опираются на элементы каркаса, образующие стенные пролёты и перегородки.

Для строений больших габаритов с целью разгрузки стен основная часть нагрузки от кровельной конструкции может переноситься на железобетонные плиты этажного перекрытия (фото слева).

При обустройстве стропильной системы односкатной крыши используются специальные опорные стойки, устанавливаемые с шагом порядка одного метра. Сверху на них укладываются продольные брусья (прогоны), в теле которых и крепятся стропильные и подстропильные ноги.

При подготовке армированного пояса в него с шагом примерно 80-100 см вмуровываются металлические шпильки, предназначенные для фиксации мауэрлата. В строениях из бруса такое усиление, как правило, не предусматривается, а вместо шпилек (анкеров) применяются особые шестигранные штифты, обеспечивающие крепление опорного основания на верхнем венце.

Как выбрать софиты и посчитать количество

Здесь все несложно. Софиты бывают сплошными, частично или полностью перфорированными. Для карнизных свесов используют перфорированные софиты, степень перфорации зависит от особенностей кровли: чем меньше угол наклона ската, тем сильнее должен быть приток воздуха. Фронтонные свесы подшивают софитами без перфорации – для защиты от воды. Сплошные софиты иногда используют и для оформления потолков в нежилых помещениях – на террасах, в беседках, гаражах и пр.

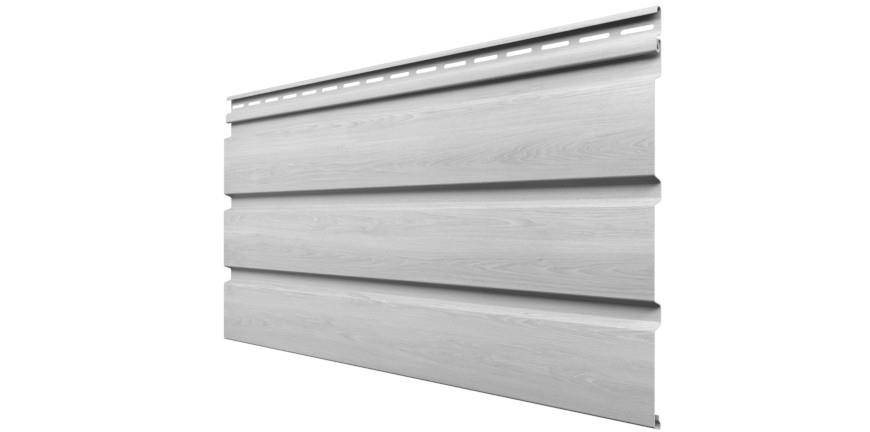

Софит без перфорации

Софит с частичной перфорацией

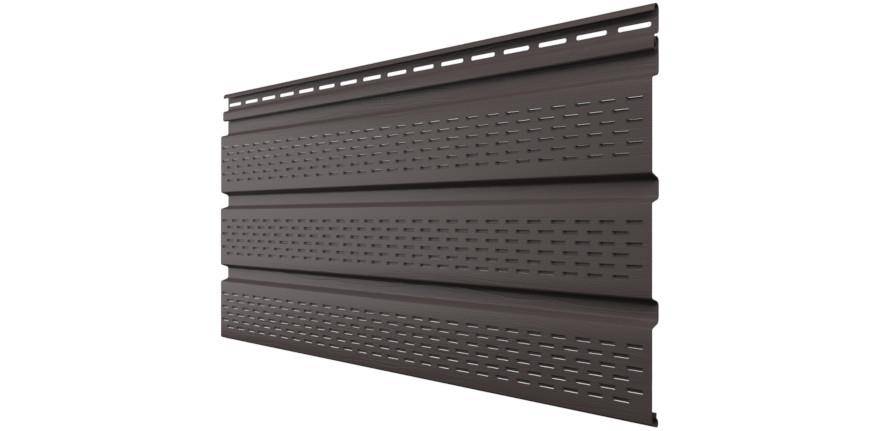

Полностью перфорированный софит

Для монтажа софитов требуются специальные H- и J-профили из ПВХ – они есть в ассортименте ТЕХНОНИКОЛЬ. H-профиль нужен для соединения панелей между собой и скрытия швов, J-профиль – направляющий для обрамления горизонтальных панелей.

Для подсчета количества материалов вам потребуется определиться с формой свесов и вычислить их площадь. Существуют два метода подшивки карнизных свесов: по стропилам – для кровель с широкими свесами и/или небольшим уклоном скатов, и по коробу – для крутых кровель. В первом случае по стропилам набивается обрешетка из деревянных брусков, и подшивка крепятся к ней. Плоскость подшивки повторяет угол наклона кровли.

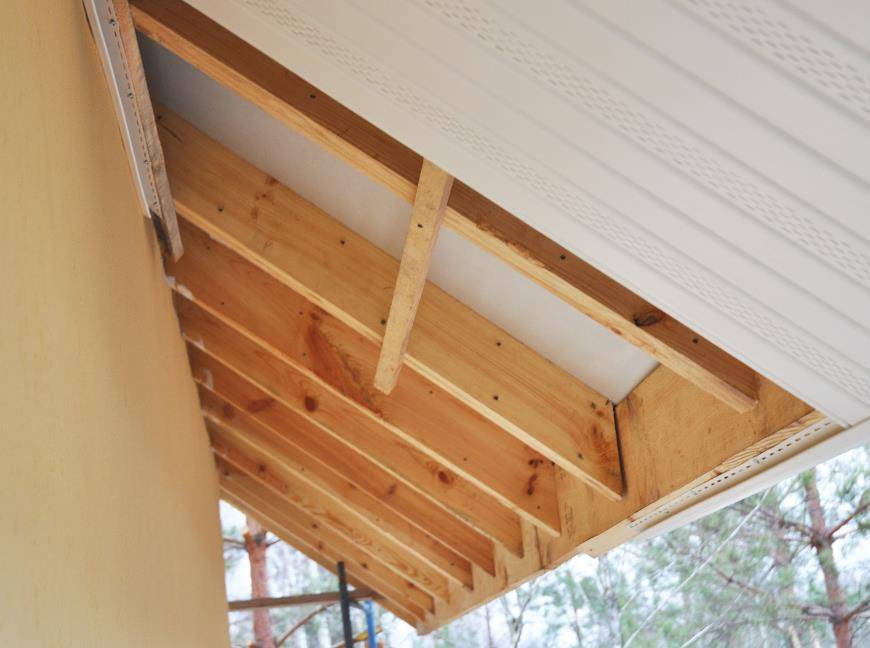

Подшивка кровли по стропилам

Во втором варианте сооружают короб из брусьев и монтируют подшивку по нему, плоскость подшивки получается перпендикулярной стене. Ко второму способу прибегают чаще. Определившись со способом подшивки свесов, измерьте их длину и ширину, вычислите площадь. Помочь в расчете количества софитов вам смогут специалисты ТЕХНОНИКОЛЬ.

Подшивка кровли по коробу

Технология работ

Технология подшивочных работ не такая уж и сложная. Главное, соблюдать последовательность всех её этапов.

  1. Изготовление каркаса. Подходящий каркас можно выполнить из деревянного бруса. Также хорошо зарекомендовал себя для этого металлический профиль, на который обычно крепят гипсокартон. Для подшивки карниза над фасадом здания такой каркас крепят одновременно к стене и к стропилам в нижней их части. Если ширина каркаса больше 50 см, его усиливают дополнительными перемычками. При подшивке фронтонного свеса каркас следует делать в виде короба с ребрами жесткости по углам. Сначала монтируются профили на стропильной части конструкции крыши, а затем устанавливаются настенные профили. После их установки между ними делается угол, соединяя эти два профиля с помощью поперечных планок. Такой короб гораздо легче сделать из профилей для гипсокартона, чем из деревянного бруса.
  2. Крепеж стартовых профилей. Они служат для удерживания материала обшивки на нужном месте. Работа на этом этапе заключается в креплении к каркасу основного стартового профиля и его угловых элементов. Угловые крепления представляют собой элементы, одна из полок которых большего размера. Это делается для того, чтобы закрыть торец стропил. Крепление стартовых профилей производится на саморезах снизу каркаса (шаг 30 см).
  3. Монтаж подшивочных элементов. Планки подшивки обрезают по нужным размерам и заводят в стартовые профили. Затем их тоже прикручивают к каркасу саморезами, обеспечивая тем самым максимальную прочность конструкции. Самый сложный момент после этого – правильное сопряжение подшивки фасадной и фронтонной частей карниза. Это можно выполнить, вырезав нужный цельный кусок из профнастила, или же собрать его из софитов или вагонки. Единственный трудоемкий момент здесь заключается в том, что планки следует тщательно подогнать по размерам и установить дополнительные угловые соединения.

Следует помнить о том, что подшивая свесы крыши обрезной доской или вагонкой, их нужно обработать антисептическими и водоотталкивающими составами до начала работ и после них. Вентиляционные отверстия или решетки при любом виде используемого материала подшивки, будь то софит, профнастил или вагонка, следует располагать с определенным интервалом для равномерной вентиляции всей подкровельной части крыши.

Подшивка свесов из качественных материалов, выполненная правильно, с учетом технологии монтажа, прослужит достаточно долго, сохраняя подкровельное пространство крыши и придавая ей, эстетичный вид.

Свес крыши частного дома

Постройка крыши – это долгий процесс, который состоит из множества этапов, каждый из которых важен для функциональности и надежности построенной крыши. После того, как завершились основные работы, наступают менее масштабные, но таких же конструктивные: подшивка карнизного свеса крыши.

Карнизный свес кровли – это конструкция, выступающая за пределы стен здания, предназначенная для защиты фундамента и наружных стен постройки от дождя и других природных осадков. Дополнительная функция этой конструкции – придание крыше законченного вида и превращение ее в элемент декора. По-другому называют «коробочкой».

Преимущества подшивки свесов, ключевые требования к их устройству

Как только завершается настил кровельного материала, торцы крыши остаются открытыми, видна часть стропил, другие элементы кровельного пирога.

Кроме того, оформление коробки дает следующие преимущества:

  1. Надежная защита кровельной конструкции от сильных порывов ветра, проникновения внутрь влаги или осадков.
  2. В зимнее время – экономия на отоплении.
  3. В летний период – снижение затрат электроэнергии на кондиционирование помещений.
  4. При правильно подобранном наклоне, размере свесов – защита комнат дома от палящего солнца.
  5. Обеспечение надлежащей подкровельной вентиляции. Не нужно бояться, что внутри кровельного пирога образуется конденсат, начнет развиваться грибок или плесень.
  6. Срок службы элементов стропильной системы крыши увеличивается.

Среди основных требований, что предъявляются к устройству коробки, нужно выделить следующие:

Обшивка свеса по внешнему виду не должна выбиваться из общей архитектуры здания.
Тип коробки — материал для обшивки всегда выбирается в индивидуальном порядке с учетом климата конкретного региона.
Важно учитывать возможную снеговую, ветровую нагрузку на подшивочный материал, чтобы он не начал деформироваться.
Длина свесов в 50 см считается стандартом для кровли частного дома, но на усмотрение хозяев может меняться в сторону увеличения.

Необходимо заранее просчитать расход материала для обшивки, купить с небольшим запасом. Чтобы в случае нехватки не пришлось покупать материал другого качества или цветовой гаммы.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

  • При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
  • Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

  • При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
  • Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.. Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов

К примеру можно воспользоваться данными из приведенной ниже таблицы

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материалаРекомендуемый угол наклона в градусах
Металлочерепица30
Рулонные настилы (рубероид)Не более 5
Профнастил8 и более
Шиферный лист20-30

Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Вентиляционные отверстия под кровельными отверстиями

Вентиляция – это очень нужный элемент в системе кровельных свесов и от этого во многом зависит срок службы вашей крыши. Вентиляция необходима для того, чтобы влага не накапливалась, и стропила были в благоприятных условиях долгое время. Самый легкий способ вентиляции – зазор между обшивкой и стеной

Важное условие четкой работы вентиляции — соблюдение зазора, который должен быть минимум 20 мм. Другой способ предусматривает использование вентиляционных решеток

Главное, всегда необходимо помнить, что вентиляция должна быть защищена сеткой, на случай если птицы захотят свить там гнездо.

Подводя итог данной теме, можно с уверенностью сказать, что свесы кровли повысят благоприятный внешний вид вашей кровли и обеспечит защиту крышу и стены от снега, дождя и ветра. При выборе качественного материала, свес превращается в элемент декора. Достаточно подойти к данному вопросу ответственно и с душой, тогда кровельный свес получится надежным и красивым.

Разновидности

Выделяют два основных типа карнизных свесов:

Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом. Фронтальный может быть как выступающим, так и выполненным заподлицо. Этот момент зависит от дизайнерской задумки. При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания. Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются. Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки. Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида. Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства. В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил. Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска. Рекомендуемый размер боковых свесов – 40 — 60 см. Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

Способы монтажа

По стропильной конструкции

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке. Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости. На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

На стену монтируется брус, который также служит опорой для материала подшивки.
