Как правильно рассчитать объем траншеи?

Расчет объема траншеи

  • Длина – зависит от назначения траншеи.
  • Ширина. Этот параметр измеряют внизу и наверху, если делается расширение ближе к поверхности. В последнем случае говорят о траншее с откосами и используют формулы, позволяющие учесть эту особенность.

Определить ширину и длину траншеи для вычисления ее объема можно самостоятельно с помощью специальных формул. Зачастую особая точность в этом процессе не нужна. Но если необходимость в точных расчетах присутствует, удобно пользоваться строительными калькуляторами. Достаточно указать известные данные: длину и ширину траншеи у поверхности, длину и ширину по дну, глубину выемки.

Без откосов

Для расчета объема траншеи нужно знать длину, ширину и глубину выемки, которые обозначаются так:

Объем траншеи вычисляется по формуле V=a×H×L, т.е. если ширина траншеи равна 1 м, глубина – 1,5 м, а длина 12 м, то V=1×1,5×12=18 м³.

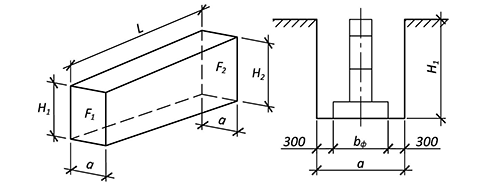

Другой вариант траншеи – с вертикальными стенками и перепадом высот. В этом случае необходимо знать помимо ширины и длины глубину траншеи – H1 и глубину траншеи H2.

Формула для вычисления объема следующая: V=a×(H1+H2)/2×L.

Пусть H1=1,3 м, H2=1,6 м, a=1 м, L=12 м, тогда V=1×(1,3+1,6)/2×12=17,4 м³.

С откосами

  • L – длина траншеи, м;
  • H – глубина траншеи, м;
  • a1 – ширина основания, м;
  • a2 – ширина верха, м.

От типа почвы зависит коэффициент (m), который подставляется в формулу, поскольку ширина верха траншеи определяется этим параметром. В таблице представлены коэффициенты для разных грунтов.

Тип грунтаКоэффициент m
Насыпной неуплотненный1
Песчаный и гравийный1
Супесь0,67
Суглинок0,5
Глина0,25
Лессы и лессовидные0,5

Чтобы рассчитать ширину верха выемки, нужно воспользоваться формулой a2=H×m+a1+H×m.

Пусть a1=1 м, высота траншеи H=1,5 м, а грунт – глина, тогда a2=1,5×0,25+1+1,5×0,25=1,75 м

Далее объем траншеи, вырытой на ровной местности, вычисляется по формуле V=(a1+a2)/2×H×L

Если принять, к примеру, L=12 м, получится V=(1+1,75)/2×1,5×12=24,75 м³

Наиболее сложные вычисления потребуются для расчета объема траншеи с откосами на местности с перепадом высот. Вводятся обозначения:

  • a1 – ширина основания выемки, м;
  • a2 – ширина верха в низшей точке, м;
  • a3 – ширина верха в наивысшей точке, м.

Параметры a2 и a3 рассчитываются по уже известной формуле. Но нужно также знать высоту H1 и H2, соответственно. H1 пусть будет 1,5 м, а H2=2,5, a1=1 м, грунт – глина. Сначала определяется a2, а затем a3:

Помимо прочего, для вычисления объема нужно рассчитать площадь поперечного сечения выемки для низменного участка и высотного – F1 и F2, соответственно.

Примем L=12 м, возьмем коэффициент грунта для глины m=0,25 и подсчитаем объем выемки, учитывая вычисленные параметры:

Цены на услуги по разработке и устройству

При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.

Кроме того, при составлении смет учитывают:

  1. Способ проведения работ — ручной или механический.
  2. Типы применяемых механизмов и машин.
  3. План перемещения земли и расстояние перевозок.
  4. Этап закрепление стен.
  5. Присутствие подземных вод и расположение наземных водоемов.
  6. Параметры грунта.

Пример сметы можно скачать здесь.

Примерная стоимость на разработку, засыпку, вывоз:

Вид операций по расчетуЕдиницы измеренияЦена, рублей
1Рытье песчаного грунта вручную м3 720
2Разработка глинистого грунта и засоренного грунта с камнем, ручным способомм31000
3Засыпка грунта методом послойной трамбовким3500
 4Выбор грунта с использованием экскаватора м3 200
 5Вывоз грунта транспортом м3400
6Обратная засыпка м3550
7Исправление профиля днища — грейдирование м240
8Уплотнение грунтаМ2109
 9Планировка основания механическими средствами м2130

Пример расчета расценок на выемку:

  • Периметр выемки, 52 м.
  • Площадь выемки, 160 м2.
  • Глубина выемки, 3 м.
  • Отношение глубины к длине откоса 1 : 2.
  • Стоимость копки, 200 руб за куб (1 м3).
  • Стоимость транспортировки, 450 руб./м3.
  • Объем выборки грунта, 948.00 м3.
  • Стоимость работ. 189600 руб.
  • Стоимость перевозки грунта, 426600 руб.

Сложности

Но намного чаще для ответственных жилых строительных объектов необходимы котлованы сложного сечения и большой глубины.

Расчет усложняется тем, что во влажном грунте потребуется сформировать откосы выемки с установленным по нормативу углом.

Он устанавливается при расчете призмы возможного обрушения грунта.

Поэтому сечение выемки выполняют трапециевидной формы с прямолинейной либо ступенеобразной линией наклона. Её площадь будет определяться путем разбивки формы на простейшие на треугольники, квадраты или прямоугольники.

Для разновидности грунта такой угол определяется по СНиП 12-03.99. Данными строительными нормами уточнено, что при глубине выемки более 5 м наименьший разрешенный угол 80 градусов, а для насыпного неуплотненного грунта, при крутизне откосов 1.5, он должен быть не меньше 56 градусов. Далее угол откоса увеличивается, а для суглинка или глины он может достигать 90С.

При выполнении расчетов нужно принять во внимание коэффициенты разрыхления СНиП для грунтов от 1 до 4 категории:

  1. Рыхлый песок, от 1.05 до 1.15.
  2. Влажный песок, от 1.1 до 1.25.
  3. Суглинок и мелкий гравий, от 1.2 до 1.35.
  4. Тяжелая глина, от 1.35 до 1.5.

Для безошибочного нахождения верхней ширины котлована нужно учитывать величину крутизны откосов. При наслоении разнообразных видов почвенного покрова, крутизну откосов принимают по слабому грунту.

При производстве расчетов объемов грунта надлежит точно установить размеры котлована. Например, при разработке площади под фундаменты ленточного типа, ширину днища рва берут равной фундаментной подошве с добавлением 0.2 м на каждую сторону для бетонной подготовки.

Основные варианты планировки

Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.

Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

Формула расчета для многоугольника с откосами

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.

Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:

F1/F2/Fcp — верх, низ и середина площади выемки м2.

Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:

  1. Vкот. — чистый объём только выемки, м3;
  2. Vвъез/Vвыез. — объём въездных/выездных путей, м3;
  3. n — число въездных/выездных путей.

Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.

С вертикальными стенками на ровном участке

Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.

В таком случае формула, по которой необходимо произвести расчет будет иметь вид:

  1. V — величина объёма, м3;
  2. F- величина площади, м2;
  3. B — показатель ширины, м;
  4. H — фактическая высота, м;
  5. L — длина участка, м.

для выемки простого прямоугольного сечения с габаритами:

  • B =10 м;
  • L = 6 м;
  • Н =2 м;
  • объем земляных работ (V) = 320 м3;
  • площадь по плану (F) = 160 м2;

Расчет будет выглядеть так:

  • V = 10 х 16 х 2 = 320 м3;
  • F = L х B = 10 х 16 = 160 м2.

С вертикальными стенками, имеющих разные отметки вершин

Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.

Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:

  1. B =5 м;
  2. L=10 м;
  3. Н1=2 м;
  4. Н2=3 м;
  5. Н3= 2 м;
  6. Н4 =4 м.
  7. Объем земляных работ: (V) = 137.5 м3.
  8. Площадь (F) = 50 м2.

Вычисляем:

V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;

F = B х L = 5 х 10 = 50 м2.

С откосами на спланированной местности

Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.

Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:

Например, для выемки, имеющей характеристики:

  • Ширина у основания выемки (Bосн),4 м;
  • длина основания выемки (Lосн), 6 м;
  • высота (H), 2 м;
  • выбран грунт: суглинок;
  • коэффициент m = 0.5.
  1. Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
  2. V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
  3. Объем траншеи будет равен (V) = 60 м3.
  4. F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
  5. Площадь сечения: (F) = 10 м2.

Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:

Для котлована, с конфигурацией многоугольника:

Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.

При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

Яма с круглым сечением, имеющий откосы

Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.

В усеченном конусе R и r, соответственно — верхний и нижний радиусы.

Например, для круглого колодца, имеющие откосы:

  • Ширина нижнего основания D1=2r, 3 м;
  • верхний диаметр D2= 2R, 5 м;
  • высота котлована (H), 3 м;

Формула для расчета объема:

Объем котлована будет равен: V = 37.699 м3

Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами.  Их выкапывают в грунт в 2 стадии:

  1. сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
  2. после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.

Инструкция по расчету объема грунта траншеи

Для начала, необходимо заполнить исходные данные онлайн калькулятора в метрах:

L – это длина траншеи, зависит от назначения, например, для устройства фундамента, прокладки коммуникаций (водопровод, канализация,  газопровод, силовые или слаботочные кабеля).

A – ширина верхней части траншеи, определяется возможностью работы в траншее работников обустраивающих коммуникации.

При устройстве ленточного фундамента ширину траншеи рекомендуется увеличить на 600 мм больше ширины основания фундамента (для возможности монтажа опалубки, перемещения рабочих).

B – ширина нижняя (дна), поскольку часто траншею роют с откосами, препятствующими осыпанию грунта, то ее размеры вверху и снизу могут отличаться. Разница между шириной верха и дна определяет крутизну откосов.

Если откосы не делаются и ширина постоянна вверху и внизу траншеи – введите одинаковые значения параметров А и В

H – глубина траншеи, зависит от ее целевого назначения, например для ленточного фундамента 0,5-2,5 м, согласно СНиП 3.02.01-87. Для газопровода не менее 0,8 метров до верхней точки трубы с учетом СП 62.13330.2011 (СНиП 42-01-2002), глубина прокладки водопроводных труб регламентируется СНиП 2.04.02-84 (к фактической глубине промерзания грунта необходимо прибавить минимум 0,5 метра). Минимальная глубина заложения канализации для регионов с теплым климатом составляет 0,7-0,8 м, а если зимы суровые – глубже. Для прокладки кабелей, как правило, роются траншеи глубиной порядка 0,7 м.

Стоит отметить, что иногда проще и экономичнее утеплить трубу, применить комбинированный способ устройства фундамента, (т.е. засыпка песчано-гравийной подушки, утепление и организация дренажа) и вырыть неглубокую траншею экономя время, силы и деньги за выемку, укрепление стенок и перемещение грунта.

Также укажите стоимость рытья в Вашем регионе (за 1 кубический метр) и  вывоза грунта (тоже за 1 м2) после чего нажмите «Рассчитать».

Расчет объема траншеи с откосами

Калькулятор рассчитает площадь траншеи (пригодится при определении необходимого количества материала для укрепления откосов), объём траншеи даст представление, сколько грунта необходимо вынуть и переместить и подобрать оптимальный способ рытья для получения ожидаемого результата в краткий срок. Если ширина верха и дна траншеи разные, то дополнительно будут рассчитаны объемы: полезный C и откосов D. Если Вы ввели расценки подрядчиков на копку и вывоз грунта, калькулятор выдаст стоимость копания траншеи, цену перемещения грунта и общие затраты на сооружение траншеи, что позволит принять взвешенное решение – обратиться к профессионалам или копать самому.

Глубина и ширина

При прокладке подземным способом делаются траншеи на протяжении всей трассы без разрывов. Предварительно стоит рассчитать глубину и ширину ямы.

На какой глубине должен располагаься кабель? Стандартной глубиной считается показатель 70-90 см. Если не получается зарыться на данный уровень, то можно уменьшить, но лучше провода прокладывать в трубы или в защитную оболочку.

В качестве оболочки может использоваться гофрошланг или специальные трубы, внешняя поверхность которых изготовлена из полипропилена с жесткой структурой, а внутренняя область – из мягкого полиэтилена.

Как указывалось выше, глубина зависит от типа местности. На местах с газонами ее показатель может быть стандартным – не больше 90 см. А вот в зонах под дорожными покрытиями, лучше выкапывать глубже, чтобы в дальнейшем дорога не провалилась.

Помимо глубины, стоит правильно рассчитать ширину. Для одного кабеля она должна быть в пределах 25-30 см. Если прокладывается две и более линии, то между ними должно быть расстояние 10 см. От кабелей до стенки должно быть расстояние не меньше 15 см.

Определение глубины в зависимости от мощности

При выполнении расчетов глубины траншеи рекомендуется учитывать показатели  мощности. Все параметры указаны в таблице ниже:

МощностьПоказатель глубины
На вводах в сооружения, при наличии пересечения с конструкциями под землей50 см
20-35 кВ70 см
От 35 до 110 кВ, на всех пересечениях улиц, на проездах, установка в местностях с пахотной почвой1 метр
От 110 кВ и более (маслонаполненные линии)1,5 метра
