Как рассчитывается расстояние между сваями в винтовом фундаменте?

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

  1. Укажите длину сторон вашего строения.
  2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
  3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
  4. Выберите строительный материал вашего сооружения.
  5. Укажите тип грунта на участке.
  6. Укажите количество углов планируемого дома.
  7. Укажите высоту цокольного этажа из предложенных вариантов.
  8. Отметьте, собираете ли вы устанавливать камин/печку.
  9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Распределение нагрузки

Монтаж свай

Каждая стойка в отдельности может просесть или быть выдавлена вспучиванием при промерзании грунта. В таком случае произойдет перераспределение нагрузки, нарушение устойчивости здания. Решение проблемы объединяет отдельные столбы в единой связке – ростверке, увязывающем лентой или плитой все элементы. Для этого из верхней части бетонных цилиндров выпускаются края армирующего каркаса. Конструктивное решение должно учитывать количество точек опоры, расстояние между ними в свету, расположение несущих стен. Материалом служит наливной или сборный железобетон, стальной профиль, деревянный брус. Проектируют, исходя из выбранной конструкции будущего дома. Стальное профиль не самый лучший выбор – металл подвергается агрессивному воздействию окружающей среды, поэтому нуждается в постоянном поддержании защитного покрытия. Больше всего достоинств имеет такое решение, как монолитная заливка. Для наборного варианта потребуется подъемный механизм. Да и подвижность у него выше.

Технические характеристики

Винтовая опора представляет собой полую стальную трубу, одна из сторон которой снабжена острым наконечником. К нижней ее части прикреплена лопасть. Благодаря остроте и правильному уклону, свая легко проникает в грунт.

Стержни используют для строительства разных объектов, на разном грунте, поэтому на рынке встречается несколько разновидностей.

Классификация:

  • Особенности грунта. Для грунта сезонного промерзания применяют классические сваи, не требующие предварительного бурения. Лопасть у них стандартная, а конус герметично заварен. При работе на вечномерзлом грунте необходимо бурить почву. В таких случаях актуальны стержни с мелкой нарезкой.

  • Тип наконечника. От этого зависит, как легко свая будет ввинчиваться в грунт. Для плотного или вечномерзлого подходят литые наконечники. Изделия дорогие, но легко выдерживают серьезные нагрузки. Другой вариант – сварные наконечники. Стержни дешевые, но сварной шов у них слабый, поэтому их применяют при ручном закручивании.
  • Размер трубы. Сюда входят: диаметр, длина, толщина металла. Толстостенные изделия дорогие, но обладают отличными эксплуатационными параметрами. Если отталкиваться от международного стандарта, для нейтрального грунта достаточно толщины ствола в 8 мм, для химически активного – 9,5 мм. Встречаются стержни со стенками толщиной 3 – 4 мм.
  • Размер лопасти. Широколопастная свая имеет вид металлической трубы, с одной стороны которой одна или несколько лопастей (не более полутора витков). Реже применяются стержни с одной лопастью, впрочем, они оптимальны для строительства легких сооружений или не несущих стен. У многолопастных – повышенная несущая способность (сжатие, извлечение из грунта).

    Лопасти, размещенные на свае, имеют единую ширину, поэтому они легко выдерживают горизонтальные нагрузки. Стержни с широкими лопастями оптимальны для работ на слабых и твердых грунтах. Во втором случае действует следующее условие – в земле не должно быть булыжников, способных повлиять на расположение сваи. Узколопастная конструкция выглядит как толстотелая труба с одной многовитковой лопастью. Спиральная навивка может занимать 30% от длины изделия. Таким образом, повышается несущая способность, а диаметр остается маленьким.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

  • фактическую массу надземных конструкций и отделочных материалов;
  • примерный вес мебели и оборудования, включая коммуникационные системы;
  • снеговые и ветровые нагрузки;
  • несущую способность грунта (точное значение принимается по расчету);
  • технические характеристики винтовых свай;
  • коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

Далее определяем:

  • полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
  • снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

  • фактическую массу надземных конструкций и отделочных материалов;
  • примерный вес мебели и оборудования, включая коммуникационные системы;
  • снеговые и ветровые нагрузки;
  • несущую способность грунта (точное значение принимается по расчету);
  • технические характеристики винтовых свай;
  • коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

  • полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
  • снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Виды конструкций каркасного дома

Чертеж с размерами и планировка каркасного здания с обозначением основания

  1. Рамная с перекрытием. Еще ее называют «платформа» или «канадская». Каждый слой состоит из площадок. Сборка идет снизу – вверх. На самую нижнюю обвязку, уложенную на фундамент, укладываются балки и лаги перекрытия первого этажа. При помощи фасадных лаг они сбиваются в единый поддон. Стойки каркаса внизу крепятся к лагам, а вверху служат основой для следующего этажного перекрытия.
  2. Каркас с неразрезанными стойками. Подпорки, проходящие вертикально через весь каркас, должны быть строго параллельны друг другу.
  3. Стоечно-балочная конструкция. На две параллельные опоры укладываются поперечные балки. Они должны выдерживать максимальную нагрузку. Для длинных перемычек балки берутся стальные.
  4. Каркасно-стоечная конструкция. Схожа со стоечно-балочной. Единственное отличие – стойки устанавливаются сразу в грунт. Это приподнимает здание.

Такой тип каркаса незаменим в заболоченных, подтапливаемых местностях.

Какие факторы учитываются при расчете фундамента каркасного дома?

  • Форма и конструкция фундамента, количество основных несущих и промежуточных стен;
  • Необходимо обязательно предусмотреть нагрузку на фундамент, ее характеристики, основные направления воздействия и тип;
  • Особенности грунта, уровень влажности, наличие грунтовых вод и глубина их залегания, а также степень увлажнения почвы за счет дождевой воды;
  • Степень распределения бруса по подошве ростверка.

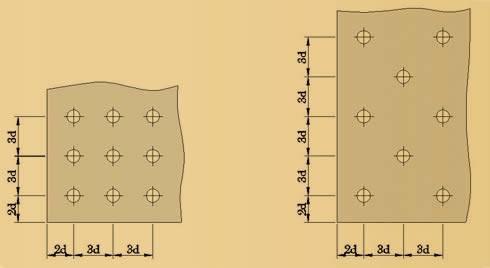

Если говорить о способе и степени распределения свай по подошве ростверка, то оно бывает рядное и шахматное. Если предусматривается рядное распределение, тогда сваи устанавливаются в один ряд параллельно к боковым граням ростверка.

Фундамент каркасного дома на винтовых сваях.

Расстояние при этом устанавливается по промежутку между опорами. А вот шахматное распределение предусматривает установку свай под углом к ростверку, расстояние в таких случаях предусматривает диагональ между сваями. Рекомендуется всегда устанавливать минимальное расстояние между брусьями, потому что в противном случае здание получится неустойчивым.

Если использовать рядное расположение свай, тогда и нагрузка будет распределяться равномерно. Такая конструкция фундамента сразу предотвратит образование крена в одну сторону, но далеко не всегда стоит использовать одинаковое расстояние между сваями. Часто оно рассчитывается индивидуально через отличные свойства отдельных пластов грунта, а также в зависимости от наличия уклона в одну сторону самой почвы.

В таких случаях дистанция между конструкциями может существенно отличаться. Как правило, максимальное расстояние между сваями не должно превышать 6d (6 диаметров самой свайной конструкции). Если превысить это значение, тогда каждая опора будет испытывать повышенные нагрузки, что со временем приведет к разрушению конструкции. Не удивительно, что часто свайная конструкция используется для строительства зданий из бруса.

Определение несущей способности грунта

Для монтажа свайно-винтового фундамента необходимо знать о несущих способностях грунта. Проект дома, и фундамента в том числе, создается на основе этих данных. Узнать структуру не сложно, для этого можно заглянуть в Интернет или поспрашивать у соседей.

Даже после выяснения этой информации проверить почву на участке лучше самостоятельно. Для этого необходимо взять старый бур для рыбалки и в дальнем углу участка пробурить отверстие. Это поможет наглядно увидеть состояние почвы: ее влажность глубина залегания горизонтов и т. д.

Для проверки рекомендовано бурить отверстие ниже предполагаемого уровня погружения свай. Это поможет ознакомиться с качествами нижних горизонтов почвы, которые и играют основную роль для фиксации опор.

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

  • Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
  • Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
  • Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
  • Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.
  • Одиночные.
  • Свайный куст.
  • Свайное поле.
  • Свайная лента.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

  1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
  2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
  3. Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
  4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Проводим вычисления

Чтобы правильно рассчитать расстояние между сваями для вашего каркасного дома, наглядно рассмотрим, как их проводить, на примере одноэтажной постройки из деревянного бруса. Его площадь составляет 6х6 м

Вычисляем объем древесины, для этого берем во внимание высоту стен дома с учетом крыши и их толщину. Представим, что у нас получилось 20 000 м3

Далее берем массу одного куба древесины (800 кг конкретно в нашем примере) и умножаем ее на 20 000 м3. У нас получается 16 тонн, именно такую нагрузку на фундамент дает чистый каркас.

Далее следует вычислить:

  1. Полезная нагрузка. 36 м2(площадь дома)*150 кг/м2 = 5,4 тонны.
  2. Снеговая нагрузка. 36 м2*120 кг/м2 = 4,32 тонны.

Суммируем все три результата и получаем 27,72 тонны. Далее умножаем это число на коэффициент запаса — 1,1. В результате мы получаем 30,492 тонны нагрузки.

В строительстве мы будет использовать сваи с диаметром 8,9 см. Одна такая опора рассчитана на 2 тонны нагрузки. Минимальное количество свай рассчитывается следующим образом: 30,492/2=16. Это минимальное количество свай, которое располагается по периметру здания. Также необходимо установить дополнительные сваи под лаги пола и несущие станы.

Важно! Если здание 2-х этажное, нагрузка умножается на 2. https://www.youtube.com/embed/h9uoFBXsEDU

Это обобщенный пример, как проводятся расчеты, но в нем не учитываются индивидуальные особенности местности и самого проекта. Рекомендуется доверить эту работу, как и проектирование здания, профессионалам. Это гарантирует надежность и долговечность фундамента.

Расчет стоимости фундамента

Убедиться в экономической выгоде при строительстве свайного фундамента, поможет калькулятор свайно винтового фундамента. Ниже мы постараемся рассчитать примерную стоимость фундамента для каркасного дома своими руками размером 6 на 9 метров.


Способы обвязки свайно-винтового фундамента.

Учитывая, что каждая свая устанавливается на расстоянии 3 метров от предыдущей, на всю конструкцию понадобится 12 свай. Данного количества хватит на то, чтобы выдержать нагрузку со стороны конструкции в размере 16,8 тонн.

Усредненная стоимость одной сваи на рынке составляет около 1560 рублей, стоимость одного оголовка – около 220 рублей. Проведя несложные расчеты, мы получаем, что для строительства свайного фундамента потребуется около 21360 рублей.

Только на бетон для фундамента из 12 столбов нужно будет потратить около 18720 рублей. Однако на этом расходы не заканчиваются. Дополнительно приобретается:

  • арматура – 6 прутов стоимостью 4500 рублей;
  • доски для опалубки – около 4000 рублей.

Общая стоимость столбчатого фундамента составит около 27220 рублей.


Свайно винтовой фундамент обвязывают брусом.

Много преимуществ имеет свайно винтовой фундамент, цена не единственное его достоинство. Не стоит забывать о том, что дальнейшее строительство можно продолжить сразу после возведения фундамента, тогда как со столбчатым основанием придется ждать несколько суток до полного застывания бетона.

Остановить свой выбор на свайно винтовом фундаменте стоит в том случае, если вы планируете не только уменьшить общую цену работ по возведению каркасного дома, но и значительно ускорить работы. Свайный фундамент устанавливается без использования специального инструмента, при этом количество рабочих может не превышать трех человек.

На сайте представлены материалы, как построить свайно винтовой фундамент, видео которые помогут подробнее ознакомиться с технологией строительства и узнать об особенностях данного основания для каркасного дома.

Несмотря на общую простоту, свайный фундамент является довольно устойчивой конструкцией, которая справляется с повышенными нагрузками. В нашей стране строительство свайного фундамента только осваивается, тогда как в странах запада подобные конструкции востребованы на протяжении многих лет.

Область применения

Винтовые опоры заданного диаметра подходят для строительства таких сооружений:

  • деревянных, каркасных, кирпичных зданий, а также домов из пенобетона;
  • сооружений промышленного назначения, в том числе цехов, амбаров, складов;
  • опор линий электропередач;
  • тяжелых рекламных конструкций;
  • мостов и причалов;
  • антенно-мачтовых сооружений и не только.

Под легкие сооружения и ненесущие стены используют однолопастные сваи. Опоры с двумя и более лопастями отличаются повышенной несущей способностью, а также стойкостью по отношению к действию горизонтальных нагрузок.

Такие опоры используют для строительства:

  • двухэтажных сооружений;
  • ангаров, мостов;
  • под несущие стены;
  • тяжелые узлы.
