Как правильно подобрать винтовые сваи по размеру: диаметру и длине?

Чем руководствоваться при выборе винтовых свай

Основополагающими критериями являются параметры длины и диаметра опор. Желательно провести завинчивание пробного характера на месте непосредственной установки и оценить обстановку. Несущая способность обеспечивается путем правильного выбора параметров толщины и диаметра лопастей винтовых опор, а для горизонтальной стабильности необходим точный выбор их общей толщины и опять-таки диаметра.

Обращайте внимание на следующее:

  1. Если строительство происходит на примере натяжной сетки рабицы либо сетки гиттер, а также сваренных секций с уровнем нагрузки около 800 кг/на 1 опору в отдельности, то приобретать нужно сваи с диаметром около 57 мм. Диаметр лопастей в таком случае должен соответствовать 180 мм. Такой вариант устанавливается так же просто, как деревянная живая изгородь из подручных средств. А главное, то, что собственноручно сделать это можно с использованием лома и других подручных инструментов.
  2. Если речь идет о постройке забора сплошного типа для дачи (из профлиста, профнастила, штакетника металлического), то вполне возможно использование свай с диаметром стержня 76 мм и лопастей 220 мм. Данная конструкция по своим техническим характеристикам выдерживает нагрузки от 1,5 тонны и больше. Установка таких свай требует наличия определенных умений, навыков и инструментов.
  3. Строительство заборов кованого типа с большим весом, а также ограждений для одноэтажных построек из дерева потребует покупки свай общего диаметра ствола в пределах 89 мм, а лопастей — 250 мм. Такие стержни выдерживают вертикальные нагрузки более 3 тонн.
  4. Для бетонных ворот лучше выбирать сваи диаметром от 133 мм, а иногда и больше, при этом они способные выдержать нагрузки, превышающие 7 тонн.

Диаметр следует выбирать, исходя их особенностей грунта: чем он более сыпучий, тем «увесистее» должна быть конструкция и, соответственно, больше диаметр. Также представленные на рынке опоры отличаются декоративными элементами. На рынке нетрудно найти сваи, например, с литыми наконечниками.

Обеспечение вертикальности вхождения трубы в почву – важный фактор при возведении забора. Процесс строительства, в зависимости от сложности конструкций, может потребовать подключения опытных специалистов, которые при помощи создания 3Д-проекта воссоздадут его. А вам, в свою очередь, удастся контролировать и вносить нужные изменения до момента фактического монтажа.

Минимальное и максимальное значение между опорами

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Что такое винтовая свая винтовая свая

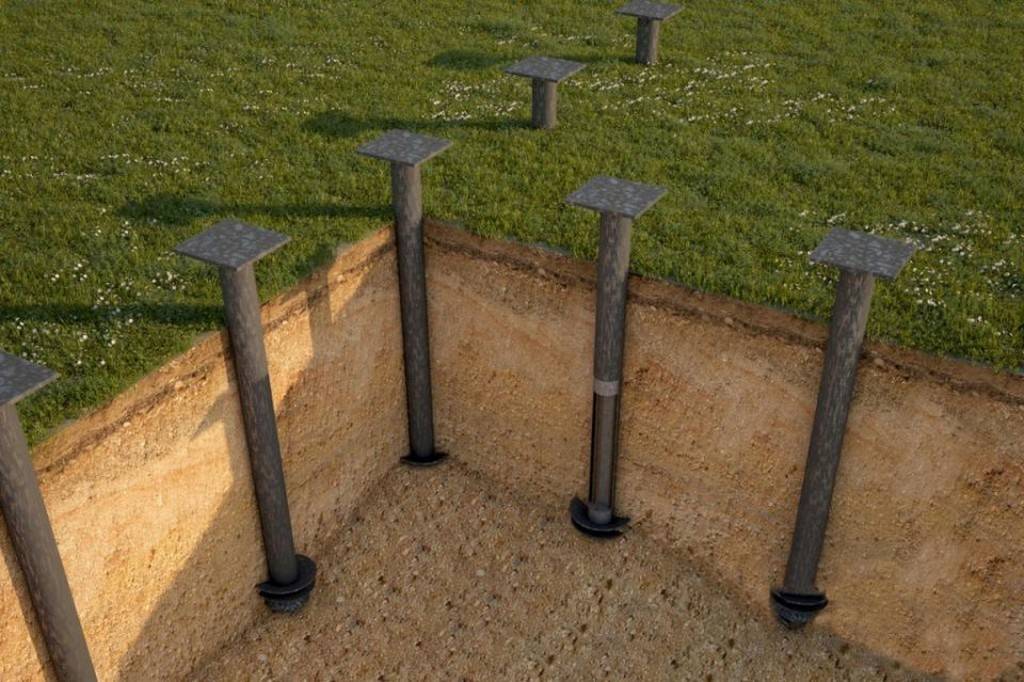

Винтовые сваи прочно закрепляются в грунте

Винтовые сваи прочно закрепляются в грунте Винтовые фундаменты пришли в гражданское строительство совсем недавно, где-то с середины прошлого века. Первоначально фундаменты такого типа применялись в военном строительстве, как быстромонтируемые фундаментные основания для различных сооружений военного назначения.

Со временем достоинства быстромонтируемых фундаментов оценили и в гражданском строительстве.

Их изготавливают в заводских условиях. Конструкция представляет собой металлическую трубу разных диаметров, размещаемую в грунте. На нижнем конце стержня располагаются лопасти и острие. Некоторые их виды изготавливают с открытым нижним концом.

Дополнительные рекомендации

В процессе расчета количества свай и их распределения по всей площади фундамента существует множество мелких особенностей, каждая из которых так или иначе сказывается на улучшении конечного результата:

  • при установке фундамента из винтовых свай на сложном нестабильном грунте для усиления опорной конструкции используется обвязка с применением металлического уголка или швеллера на уровне цоколя;
  • при отсутствии геодезических данных для расчетов лучше использовать параметры, соответствующие минимальной расчетной нагрузке, то есть создавать максимальный запас прочности;
  • для улучшения качества расчетов, кроме формул и табличных данных, стоит применять программу для проектировки: она пересчитает все параметры и опровергнет или подтвердит ручной расчет;
  • наименее прочные сваи обладают стволами из шовных труб с приваренными лопастями;
  • по нормам цоколь не должен подниматься больше чем на 60 см над землей, при этом запас сваи по длине должен составлять от 20 до 30 см.

При монтаже свай на неровном участке желательно оставлять запас по длине в районе 20–50 см. В дальнейшем излишки можно будет отрезать или произвести выдергивание. А вот при недостатке – придется забивать новую сваю.

О том, как рассчитать количеситво винтовых свай, смотрите в видео ниже.

Инженерные изыскания

При возведении дома для расчётов свайного фундамента в обязательном порядке требуется проведение инженерных изысканий. Они помогут определить параметры грунта, оценить его несущую способность, а также подобрать оптимальный диаметр свай с запасом по прочности и минимизировать затраты на его закладку. Помимо этого, в ходе проведения работ будут определены физические параметры, без которых выполнить точный расчёт невозможно.

Отбор образцов грунта

В инженерные изыскания должна входить информация о геологических исследованиях, сейсмической активности, а также прогнозах об изменении структуры грунта при установке свай. Такие данные могут быть получены при проведении следующих работ:

  1. При отборе образцов грунта с описанием их состава и типа путём выполнения бурения скважин в нескольких местах участка.
  2. При лабораторных исследованиях на выявление физико-химических свойств грунта, а также состава грунтовых вод при их близком расположении к поверхности.
  3. Для статического и динамического зондирования грунта для определения механических свойств почвы.
  4. Для опытных работ по выявлению влияния установки столбчатого основания на близкорасположенные дома и сооружения.

На основе полученных данных определаются места на участке с возможным проседанием грунта, наличием грунтовых вод, а также возможные очаги сейсмической активности. После этого принимают решение о выборе конкретного типа конструкции фундамента для дома, которая позволит обеспечить достаточный уровень прочности, выдерживать основную нагрузку с запасом в 50% и сдвиговые напряжения, обусловленные пучением или смещением слоёв грунта.

Монтажные работы

Это может быть оголовок Т-образной формы, выполненный в виде пластины с круглым основанием, которое следует надеть на сваю и прикрепить при помощи сварочных швов. Помимо этого, если для установки ростверка используется двутавровая балка или швеллер, их требуется приварить к торцу свай, но уже стандартным способом. Двутавру крепят на приварку в виде пластины квадратной формы, а швеллер переворачивают «крыльями» вниз и приваривают к основанию. Если по задумке архитектора здание будет возведено из деревянного бруса, то первая «линия» бревен должна быть соединена с оголовком при помощи стрежня из металла.

Для выполнения сварочных работ используют электроды, размер которых 0.3 см, а величина тока не более 100 ампер. Если для монтажа основания каркаса используют бетонный оголовок, то его установка начнется лишь после того, как будут срублены оголовки до требуемого уровня. Оголовки такого типа должны быть установлены в бетонный раствор при заливке фундамента на опалубку, установленную на сваи.

Схема сварки:

  • Установите оголовок в правильном положении и контролируйте горизонтальную плоскость.
  • Прихватите оголовок в двух или трех местах при помощи точечной сварки.
  • Приварите его по всему периметру, и оставьте отрезок шва в 1-2 см для вентиляции оголовка изнутри.

После требуется удалить шлак при помощи щетки молотка, а пока свая тепла покрыть краской зачищенные места. Так вы получите защитное покрытие.

Преимущества

Да, изготовление свай в строительной сфере уже не является новинкой, но есть большая вероятность того, что далеко не каждый заказчик сталкивался с их применением в свой жизни. Большинство людей смущены длительностью монтажного процесса, а также трудоемкостью установки ростверка.

Стоит отметить то, что использование фундамента этого типа поможет спасти владельцев дома от большинства негативных факторов:

  • Весеннее-осенних паводков.
  • Неустойчивостей грунта (болота, торфяники, плавуны, зыбучие пески).
  • Удобство выполнения монтажных работ, которое не будет зависеть от условий погоды (жары, мороза и прочего).
  • Строительство зданий даже  на тех поверхностях, которые имеют неровности.
  • Распределение нагрузки веса по всему контуру фундамента.

В мире есть огромное количество проектов, для возведения которых использовали те типы фундамента, что устанавливали на бетонные и винтовые сваи. Большинство из них представляют собой экопроекты, главной функцией которых являлось сберечь первозданную красоту мест, выбранных для строительства. Так, заповедники Норвегии и Финляндии стали богаче на необыкновенные строения «на ножках». Они не только стали уютным жильем для своих владельцев, но и достопримечательностью для туристов.

Удобные, красивые, а самое главное – полностью безопасные жилые дома поражают своей оригинальностью дизайна и простотой. Какой из типов свай и оголовков станет прекрасной опорой для дома, выбирать только вам. Главное, чтобы такой фундамент прослужил нескольким поколениям вашей семьи.

Винтовые сваи: связь размеров и допустимой нагрузки

При организации строительства следует тщательно подойти к разработке проекта – так вы получите отличный результат и сократите не только расходы и время производства работ, но и риски деформаций конструкции со временем.

Размеры сваи обеспечивают определенный показатель нагрузки, которую они способны выдержать.

При расчете свай требуется знать все конструктивные элементы и параметры каждой части строения. Архитектор анализирует материалы, используемые в строительстве, конструкцию здания, показатели нагрузки на основание и многое другое. Только после тщательного расчета можно определить лучшим тип сваи, без лишних трат и с достаточной прочностью.

При расчете свай закладывается некоторый процент «для запаса прочности» — это обязательно и описывается в проекте.

Классификация свай по размеру

В первую очередь сваи различают по диаметру трубы, выступающей в качестве тела сваи. Обычно используются бесшовные трубы диаметром от 57 до 133 мм и выше, с толщиной стенки от 4 мм.

Наиболее ходовые размеры трубы в сочетании со стенкой:

  • 57х4
  • 73х4
  • 76х4-5
  • 89х4-5
  • 108х4-6
  • 133х4-6

Кроме сечения труб, сваи могут различаться по стандартной длине. Типовые сваи для постройки габаритных сооружений обычно производятся длиной порядка 2,5-3 метров. Этого обычно достаточно, чтобы свая уходила в грунт на глубину ниже точки промерзания почвы. На территории России этот параметр варьируется от 1,5 до 2,5 метров. В этом случае свая выступает над поверхности земли на 50-70 см, и обрезается по уровню плоскости фундамента с учетом возможного небольшого уклона на участке.

Размеры опор

Изготовление винтовых свай в заводских условиях регламентируется положениями ГОСТа, созданными на основании многочисленных лабораторных испытаний, расчётов и практических наблюдений. Прежде всего, нормативами определяются марки стали, допустимые для производства опор, их длина и диаметр. От этих параметров полностью зависят долговечность их эксплуатации и несущая способность.

Стандартными размерами винтовых свай, согласно ГОСТ, являются:

Диаметр

  • 57 мм;76 мм;89 мм;108 мм;133 мм;159 мм.

По длине они могут быть от 1,6 до 12 м.

Технические характеристики

Ключевым параметром для определения несущих способностей служат размеры винтовых свай, прежде всего, их диаметр.

Длина же опоры может регулироваться путём обрезки непосредственно на строительном участке. Таким образом, диаметр сечения является основным параметром сваи, от которого отталкиваются при проектировании несущего фундамента для будущего здания. Зная несущую способность винтовых свай, архитектор-проектировщик сможет вычислить минимально допустимое сечение опоры и расстояние между ними.

Типы свайных опор

Самостоятельная установка свай

С теоретической частью покончено, теперь можно рассмотреть процесс самостоятельного возведения винтового фундамента.

Разметка фундамента

Разметка места под свайный фундамент

Первое, что Вам придется сделать – разметить контуры будущего фундамента и отметить на нем места установки свай. Здесь много зависит от архитектуры беседки, но нужно иметь в виду, что расстояние между соседними опорами, должно быть не меньше 2-х и не больше 3-х метров. В первую очередь Вам нужно разметить места под установку свай по углам беседки. Затем, через одинаковое расстояние, разметить промежуточные опоры. Места установки можно отмечать, откапывая приямки штыковой лопатой. Но нужно иметь в виду, что их глубина не должна превышать высоты лопастей.

Закрутка свай

Теперь о том, как правильно закрутить сваи. Для этого в отверстие в верхней части опоры вставляется рычаг. В качестве него можно использовать лом или подходящую по диаметру арматуру. Длина рычага зависит от грунта. Чем он тяжелее, тем длиннее металлический штырь.

Свая устанавливается строго вертикально, это проверяется с помощью уровня. На начальном этапе опора закручивается одним человеком. Это позволит сохранить вертикальность. Чем глубже будет закручиваться свая, тем большее усилие придется прилагать и ближе к финишу, без помощника не обойтись.

Закрутка сваи вручную

Сваи фундамента закручиваются как минимум на высоту лопастей ниже, чем глубина промерзания грунта. Высота надземной части зависит от цоколя беседки. Нужно иметь в виду, что опору нельзя потом откручивать, поэтому проще сверху оставить немного больше. Оптимальной считается высота 50см.

В процессе монтажа фундамента, может получиться так, что придется перекручивать сваю в другое место. Причиной может быть камень или корень. В таком случае, новое место установки должно отстоять от предыдущего, не менее чем на три диаметра лопастей.

Выравнивание и обвязка

Как только все опоры фундамента будут закручены, их нужно привести к одному уровню. Лучше всего это сделать с помощью лазерного уровня. Если такого нет, можно обойтись и обычным. Правда времени уйдет больше и точность будет не та. Отметки на сваях делаются малярным скотчем. Когда все столбы будущей беседки будут отмечены, необходимо еще раз, все перепроверить, после чего отпилить излишки «болгаркой».

Оголовок винтовой сваи

Теперь осталось приварить на сваи оголовки и винтовой фундамент для беседки готов. Можно делать обвязку, т.е. соединять все сваи между собой в единое основание для беседки. Лучше всего это сделать деревянным брусом, прикручивая его через отверстия в оголовках анкерными болтами. Специалисты не рекомендуют сваривать сваи между собой. Это уменьшит срок службы фундамента из-за электрохимической коррозии. Основание готово, можно возводить беседку, согласно выбранного ранее проекта.

Когда актуальны такие основания

Если строительная площадка отличается высоким уровнем грунтовых вод, если в зимнее время почва начинает пучиниться, тогда свайный фундамент это то, что нужно. В холодное время почвы могут подниматься. Если же усилие на опоры ниже, чем сила подъема почвы, тогда основание еще поднимется.

Весной этот грунт осядет, что приводит к проседанию здания. Эти процессы редко проходят относительно равномерно, поэтому могут образовываться трещины. Стоит учесть, что монтаж основания ниже уровня промерзания грунтов не защитит здание от пучения грунтов.

Варианты свай

Решить эту проблему можно лишь при помощи свайной технологии. Сегодня существуют разные сваи. Их применяют на участках, где грунт не обладает плотностью, на торфяных площадках, а еще там, где грунт промерзает достаточно глубоко.

Свайный каркас

Фундамент на винтовых сваях лучше всего использовать на сложных грунтах с преобладанием в них торфа, суглинка, глины или там, где местность достаточно болотистая

Фундамент на винтовых сваях лучше всего использовать на сложных грунтах с преобладанием в них торфа, суглинка, глины или там, где местность достаточно болотистая. Благодаря такому каркасу движение пучнистого грунта не принесет вреда готовой конструкции.

В основе свайного каркаса лежат прочные винтовые сваи, которые заглубляют в грунт посредством вращения по типу шнекового бура. Особенностью таких опор является способ их изготовления. Как правило, это либо литой углеродистый стальной сплав, либо сплав, собранный методом сваривания. То есть лопасти приваривают к столбу. Конечно, лучше использовать литые опоры. Они будут в разы надёжнее.

Толщина стенок сплава в винтовых сваях варьируется от 4 до 6,5 мм, что позволяет использовать такие опоры не только в частном строительстве, но и при возведении промышленных предприятий (настолько большую несущую способность имеют опорные сваи).

Преимуществам фундамента на сваях относят:

  • Экономическую выгоду. Так, стоимость проведения монтажных работ в отличие от обустройства каркаса железобетонного типа будет в среднем на 30% дешевле.
  • Минимальный расход времени на проведение работ. Даже при непрофессиональном подходе справиться с монтажом можно за 3-5 дней.
  • Возможность строительства жилого дома на сложных пучнистых грунтах. Более того, именно вариант фундамента на винтовых сваях в этом случае считается лучшим.
  • Крепость и надежность основания. Фундамент на сваях в условиях постоянного движения грунта способен послужить от 100 и более лет. Такой параметр обусловлен использованием специального высоколегированного стального сплава для изготовления опор.
  • Возможность проведения монтажных работ в любое время года. Сталь винтовых свай одинаково хорошо вживается в грунт при любых погодных условиях.

Устройство свайного фундамента актуально там, где рельеф участка имеет большие перепады

Кроме того, устройство свайного фундамента актуально там, где рельеф участка имеет большие перепады. Достаточно вогнать сваи таким образом, чтобы в верхней своей точке они имели единую ровную плоскость для строительства дома.

Но при всех своих преимуществах свайный фундамент имеет и несколько недостатков. Вот основные из них:

Качество материала, из которого могут быть изготовлены винтовые сваи. Так, при незнании можно наткнуться на недобросовестного производителя и поставщика, которые продадут некачественный материал

А учитывая особенность стали подвергаться коррозии, важно следить, чтобы покупаемые сваи обязательно были обработаны специальным составом против ржи. Иначе свайный каркас со временем будет безвозвратно испорчен, что в свою очередь грозит разрушением здания

Кроме того, если покупаются сварные сваи, то края сварки должны быть ровными и непрерывистыми. При этом сварочный шов должен быть дополнительно обработан битумной мастикой.
Невозможность монтажа каркаса на каменистом грунте. При проведении работ на таком участке лопасти сваи могут просто поломаться. Поэтому перед проектированием так важно провести оценку и анализ грунта на участке.
Отсутствие подвального помещения у дома на сваях. В этом случае, во-первых, придётся хорошо обустраивать в грунте все водопроводные коммуникации с их тщательным утеплением, а во-вторых, потребуется тщательное утепление пространства под полом.

Достоинства и недостатки

Основное преимущество в скорости возведения фундамента и доступности (дешевле, в сравнении с ленточным, плитным и т.п.). Стержни имеют высокую несущую способность, но многоэтажные сооружения или из тяжелых материалов (кирпич) возводить с их помощью не рекомендуется.

Плюсы:

  • минимум земельных работ, простота технологии;
  • применяются для строительства сооружений на болотистых, наклонных почвах;
  • строительные работы можно продолжить сразу после установки свай;
  • модернизация, то есть возможность расширения строящегося здания путем добавления свай;
  • независимость от уровня прохождения грунтовых вод;
  • устойчивость к морозам;
  • подполью обеспечивается качественная вентиляция. По этой причине фундаменты на сваях нередко делают для деревянных построек;
  • долговечность. Качественные стержни, обработанные против коррозии, способны прослужить более 50 лет;
  • возможность ручного ввинчивания опор;
  • сваи весят меньше, чем конструкции из железобетона, поэтому исключаются просадки;
  • ремонтопригодность.

Минусы:

  • отсутствует конструктивная возможность обустроить подвал или цокольный этаж;
  • дополнительные расходы на утепление подпольного пространства;
  • сложность или даже невозможность возведения на каменистом или скалистом грунте;
  • воздействие коррозии на металл (если поблизости есть источники блуждающих токов).

Срок службы винтовых свай

Если взять идеальные условия, а это значит, что грунт не обладает разрушительным воздействием на материал свай, отсутствует коррозия и так далее, то опора способна прослужить примерно 300 лет. А если добавить еще и оцинковку сваи, то и все 800 лет.

Такие заявления делают продавцы, производители и маркетологи винтовых свай. Хотя, если взглянуть трезво, оснований для таких заявлений у них не так уж и много. Все дело в том, что с момента изобретения винтовых свай прошло все ничего времени. Еще и 300 лет не исполнилось. Это дает право не относиться к таким заявлениям и уловкам серьезно. Конечно, и идеальных условий не бывает, хотим мы того или нет, но на сваю будет оказываться воздействие, да и банальная усталость металла не исчезала.

Готовые сваи

Вот и получается, что реалистичным сроком службы свайного фундамента на винтовых сваях можно считать примерно 60-75 лет. Это зависит от условий в которых предстоит работать свае и качества установки, а также соблюдения рекомендаций при обработке. Но так или иначе, это не абсолютные значения, а значит возможны отклонения в любую из сторон. Но вот интересный факт. Первый инженер-изобретатель винтовых свай, который их и запатентовал, Александр Митчелл (13 апреля 1780 – 25 июня 1868) строил сооружения именно на винтовых сваях. Впервые такие сваи он предложил в качестве опоры в 1833 году в Англии. И вот что интересно, некоторые сооружения стоят и используются до настоящего времени. А уже прошло почти 200 лет…

Александр Митчелл в возрасте 86 лет (13 апреля 1780 – 25 июня 1868)

Монтажные работы

Работа по монтажу предполагает наличие специальной техники. Однако, можно обойтись и без нее. Также перед началом работ нужно выполнить токосъему и разметку.

Далее, все работы сводятся к вкручиванию этих изделий в грунт. Затем металлические трубы обрезаются под необходимый уровень. Далее – остается только забетонировать стволы и установить ростверк или оголовки.

Если диаметр детали составляет до 300 мм, а длина ее не более 3 метров, то ее вполне реально установить вручную.

Для этого нужно провести расчистку площадки. Чтобы работать вручную, для начала следует организовать лунки под размер диаметра ствола в полметра глубиной. Большая глубина не требуется.

Для установки стандартной детали потребуется два человека и лом или кусок арматуры.

Вначале нужно вставить лом в отверстие в верхней части. Затем, следует проверить уровень, чтобы изделие стояло вертикально ровно. И теперь осталось только вкрутить деталь по часовой стрелке.

Эта технология предусматривает много труда, но и изделия должно быть высококачественные. Плохо сваренная опора не сможет быть установлена максимально точно. Также не стоит завинчивать опоры на одну глубину.

После установки следует обрезать детали по уровню и залить их бетоном. Это позволит увеличить прочность и надежность, а еще защитить от коррозии полость ствола. Для труб со стенкой в 4 мм выполнять бетонирование очень рекомендуется.

Характеристики винтовых свай

Винтовые сваи имеют различные характеристики. Их не так много: из важнейших следует выделить длину, диаметр сечения и массу элемента

Также для применения в строительстве важно знать свойства материала, который служит сырьем для изготовления конкретной марки свай, и ряд дополнительных параметров

Технология использования винтовых свай в строительстве имеет историю в несколько столетий. За этот период изделия доказали свою практическую ценность и заслужили повсеместное применение для возведения зданий и сооружений различных характеристик и назначения.

Размеры винтовых свай отличаются большим разнообразием, но все они разработаны с учетом практической ценности и оптимального применения в строительстве.

Сколько необходимо свай?

Глубина свай определяется, исходя из расположения в грунте твердого несущего пласта, а также линии сезонного промерзания почвы. Если тока промерзания грунта находится на глубине не больше 2,5 м, то ее значение (определяют по формуле:

  1. M_t – сумма среднемесячных отрицательных температур за всю зиму;
  2. d_0  – коэффициент учитывающий тип грунт на участке.
Тип почвыЗначение
Глина, суглинок0,23
Супесь, мелкий и пылеватый песок0,28
Песок гравелистый, средней и большой крупности0,30
Крупнообломочная порода0,34

Чтобы исключить действие сил морозного пучения на фундамент, сваю заглубляют ниже точки промерзания на 30 см.

Ленточный ростверк может лежать на земле, быть заглубленным или нависать над участком.

В последнем случае высота сваи зависит от таких факторов:

  • количества осадков;
  • уровня снега;
  • глубины подземных источников;
  • вероятности подтопления;
  • температурного режима в помещении.

Минимально возможная высота цоколя – 20 см при условии, что сооружение проектируется на плотных грунтах. В противном случае выбирают высоту в диапазоне 35–45 см, проверяя несущую конструкцию на уровень несущей способности относительно возможным деформациям.

Для этого рассчитывают величину деформации F по формуле:

  • a – коэффициент, который зависит от качества бетона (выбирается от 1 до 0,8 в зависимости от тяжести и зернистости);
  • Rbt – класс бетона по прочности;
  • u – периметр опорной конструкции;
  • h – высота сваи.

Если полученное значение больше проектных нагрузок на грунт, то высота опорных элементов подобрана корректно. В противном случае необходимо пересмотреть значение параметра.

Описание расчета деформации свайно-винтового основания на продавливание приведено в СНиП 2.02.03-85.

Как правило, средний шаг между опорами в таком основании равен 1,5 – 2,5 м. Силовые элементы располагают по углам конструкции и под точками пересечения несущих стен, где преобладают проектные нагрузки.

Количество опор определяется, исходя из суммарного веса сооружения и несущей способности одной сваи. Уменьшая шаг между силовыми элементами, можно при необходимости увеличить допустимую нагрузку фундамента.
