Как подсчитать, сколько стоит строительство свайно-ленточного фундамента?

Как сэкономить?

Вариантов много, но иногда они просто неприемлемы. Например, дешевле работать самостоятельно, но это невозможно, если нет хотя бы минимальных навыков, опыта или свободного времени.

Можно самостоятельно приобрести и доставить строительные материалы, выполнить разгрузку, но и это будет накладно из-за стоимости топлива. Бригада шабашников возьмет за работу дешевле, но в случае халтуры некому будет предъявлять претензии и ремонт обойдется дорого.

Проще всего сравнить расценки у разных компаний, произвести расчеты и нанять хорошего исполнителя с невысокой (но не самой низкой) стоимостью.

Типы оснований на сваях

Сваи делятся на несколько типов и различаются всего по двум параметрам: материалу изготовления и способу монтажа.

Популярные материалы для конструкции:

  • дерево;
  • сталь;
  • железобетон.

Из дерева

Деревянные сваи чаще всего изготавливают из хвойных пород дерева. Но иногда встречаются сваи из лиственных пород. Дерево — самый доступный материал во многих регионах, но на этом достоинства заканчиваются.

нельзя строить капитальное здание

Из стали

служат гораздо дольше деревянных

Чаще всего стальные сваи выполняются в виде цельной трубы необходимого размера и достаточной толщиной стенок — от 8 до 12 мм.

Реже применяются опоры коробчатого сечения, выполненные из двутавров и других деталей. Установленные стальные сваи заливают бетонной смесью для усиления несущей способности.

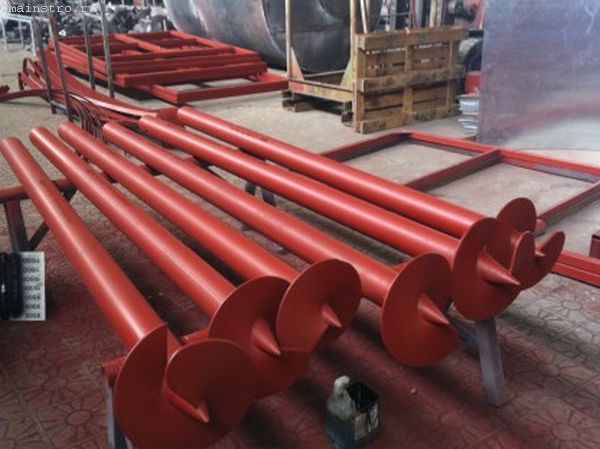

Наиболее популярны в современном строительстве винтовые сваи, имеющие вид сверла. Стальная труба со шнековой навивкой буквально вкручивается в грунт и фиксируется в нем особенно прочно.

Винтовая свая способна выдерживать значительную нагрузку даже имея небольшой диаметр ствола. Еще одно преимущество стальных свай — многократность использования. Если по каким-то причинам постройку придется перенести, опоры можно использовать вновь.

Из железобетона

Железобетонные опоры лишены недостатков, присущих дереву и стали:

  • монтаж производится прямо в почве, что исключает использование дорогостоящей подъемной техники;
  • арматура, заключенная в бетон, не контактирует с агрессивными средами и не ржавеет;
  • как и стальные, ж/б сваи могут быть винтовыми, для монтажа таких изделий используется стальной сердечник, извлекаемый после установки.

Сваи из железобетона могут быть созданы непосредственно на стройплощадке, для этого в грунте проделывают отверстия нужного диаметра и глубины, устанавливают арматуру и заливают бетон. Также возможен монтаж уже готовых ж/б столбов квадратной или прямоугольной формы с поперечным сечением.

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

  1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².
  2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
  3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.


Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности. Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

  • при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
  • коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
  • для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т.


Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

  1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
  2. Используется опора модели 219 с диаметром подошвы 600 мм.
  3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

  1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
  2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
  3. Теперь определяется точная несущая способность винтовых свай: 42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны. Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.


Винтовые сваи


Винтовые сваи

Как рассчитать?

Таким образом, первый этап расчета – сбор данных. Нужные характеристики фундамента, количество строительных материалов, перечень работ – список должен быть максимально подробным. И только после его составления приступают к расчетам.

Проводить их можно тремя способами:

  • использовать онлайн-калькулятор;
  • рассчитывать самостоятельно, используя таблицы, формулы, СНиП и СП;
  • обратиться к специалистам – в проектную или строительную компанию.

С помощью онлайн-калькуляторов

Такие инструменты существенно упрощают все расчеты, начиная от конвертирования валюты, заканчивая подсчетом количества бетона для основания дома. Среди них – множество бесплатных.

Если говорить о фундаменте, то калькуляторы для его расчета выкладывают на своих сайтах многие строительные компании. Также есть специализированные ресурсы, на которых есть всевозможные онлайн-калькуляторы. Одним из самых удобных для строителя считается Stroy-Calc – с его инструментами можно рассчитать абсолютно все.

Как пользоваться ресурсом:

  1. Открыть сайт https://stroy-calc.ru, выбрать раздел «Ленточный фундамент».
  2. В открывшемся калькуляторе выбрать и указать нужные параметры (тип фундамента, марка бетона, габариты ленты.
  3. Сразу можно выбрать расчет арматуры и опалубки, нажав «+» возле этих параметров.
  4. Нажать кнопку «Рассчитать».

Результатом будут точные цифры:

  • нагрузка на почву,
  • площадь подошвы и ленты,
  • внешний периметр основания,
  • объем и вес бетона и так далее.

Калькулятор достаточно точный, поэтому его можно использовать без опасений.

Но для получения объективных цифр нужно заранее знать глубину залегания основания, высоту и ширину ленты. А для этого снова нужны расчеты – с учетом типа грунта, веса дома и так далее. Поэтому предварительно проводятся расчеты стен, кровли.

Много полезной информации и онлайн-инструментов можно найти на Справочном портале «Калькулятор». В разделе «Расчет фундамента» есть вся информация, подробная и понятная даже новичку.

Самостоятельно

В первую очередь, нужно вооружиться СНиП 2.02.01-83 и СП (Свод правил), который составлен на основе нескольких СНиП и ГОСТ.

Кроме этих документов потребуются таблицы:

  1. Для расчета веса дома – масса строительных материалов плюс полезная нагрузка, плюс снеговая нагрузка.
  2. Для расчета основания – несущая способность грунта.

Кроме таблиц, нужны данные по высоте грунтовых вод на участке, уровень промерзания почвы.

Расчеты начинаются с вычисления площади ленты фундамента по формуле S>γn F/γc R0. Нужные параметры есть в таблицах-приложениях к СНиП. Исходя из нее, получают ширину, глубину залегания ленты.

Далее нужно найти таблицы по количеству строительных материалов, требуемых на каждый погонный метр ленты. И в конце – узнать стоимость материалов в вашем городе, произвести расчет, получить сумму – но она не будет учитывать стоимость работ. Эти данные нужно узнавать в строительных компаниях.

Таким образом, во всех случаях расчет фундамента начинается с вычисления веса дома, с учетом:

  • материала,
  • толщины стен,
  • перекрытий,
  • кровли,
  • этажности,
  • архитектурных особенностей и так далее.

Все это нужно для получения одной важной цифры: величины нагрузки на основание. От нее зависит ширина ленты, площадь подошвы

Смета: ленточный фундамент

Ленточный фундамент возводят в основном под дома с каменными стенами (бетонные, блочные, кирпичные) и дома с бетонными перекрытиями. Его закладывают под все наружные и внутренние несущие стены. Этот тип используют для возведения под домом подвала, гаража или цокольного этажа. Его выбирают еще в случае, когда цоколь выполняет роль подпорной стенки для грунта. Фундамент залегает ниже глубины промерзания пучинистого грунта (если низ фундамента заложить выше глубины промерзания, то его просто выдавит промерзший грунт — мороз увеличивает объем воды в грунте).

Фото: vfstroy.ru

Этот тип фундамента считается чуть ли не самым надежным для дома любой формы, веса и площади, но зачастую экономически нецелесообразен. Плюсами такого вида фундамента являются относительная простота его изготовления и надежность, в которую верят все.

— Я бы сказал, слепо верят, потому что он не является самым лучшим вариантом для всех типов грунтов. В песчаном грунте считаю ленточный фундамент абсолютно бесполезным, так как в песках вода вообще не задерживается, а значит, никакого пучения быть там не может. Что касается ленточного фундамента в глиняном грунте, то такое решение также считаю бесполезным: вода все равно заполнит «чашу» (траншею) для фундамента, и, поверьте, ничего хорошего из этого тандема не выйдет. Основание фундамента всегда будет в воде. Тем более стяжка пола обычно не завязана с лентой, поэтому полы из-за разности нагрузок «играют».

Мелко заглубленную фундаментную ленту (МЗФЛ) Алексей Колесков рассматривает как что-то среднее между ленточным фундаментом и плитным.

Фото: greathouse.su

— Он представляет собой монолитную железобетонную балку на песчаной подушке, — говорит он. — Для возведения такого типа фундамента требуется меньше материала, чем для ленточного. У такого фундамента есть один большой минус — из-за несвязанности ленты, скорее всего, будет неравномерная осадка фундамента, которая непременно приведет к трещинам. К тому же при неравномерных осадках дома будет так же, как и в ленточном, «играть» пол относительно фундамента и стен, так как он не будет завязан с фундаментом. Такой тип фундамента может подойти для одноэтажных домов, но не более, я бы не рисковал и связал бы это все плитой. Логичнее сразу делать ребристую плиту.

Итак, переходим к расчетам ленточного фундамента со стяжкой чернового пола (толщиной 80 мм) для нашего условного дома в Колодищах.

Он имеет следующие параметры: лента толщиной 300 мм, высотой 2000 мм, с пятой (расширением) внизу 500−600 мм.

Материалы посчитаны по актуальным на 18 марта 2021 года ценам. Их общая стоимость — 13 225 рублей. Вот что входит в стоимость:

• Бетон для ленты с доставкой (53 м³) по 115 рублей = 6095 рублей;

• Бетон с доставкой на полы (8 кубов) по 95 рублей = 760 рублей;

• Арматура (1,3 тонны) — 2800 рублей;

• Сетка металлическая на полы 100×100×6 — 520 рублей;

• Прочие материалы (полиэтилен, стульчики, доска, проволока, трубы…) — 800 рублей;

• Песок (6 машин) — 1800 рублей;

• Камень (1 машина) — 450 рублей.

Не забыли и про технику, которая работает не бесплатно:

• Бетононасос (4 раза) — 1600 рублей;

• Погрузчик («ТО-шка») (одна смена) — 520 рублей;

• Трактор с трамбовкой (3 смены) — 1200 рублей.

Итого по технике — 3320 рублей.

Работа строителей, включая аренду металлической опалубки: 7000 рублей.

Итого: 23 545 рублей, или 9055 долларов (по курсу 2,6) за готовый ленточный фундамент (69 долларов за м2).

Технология возведения

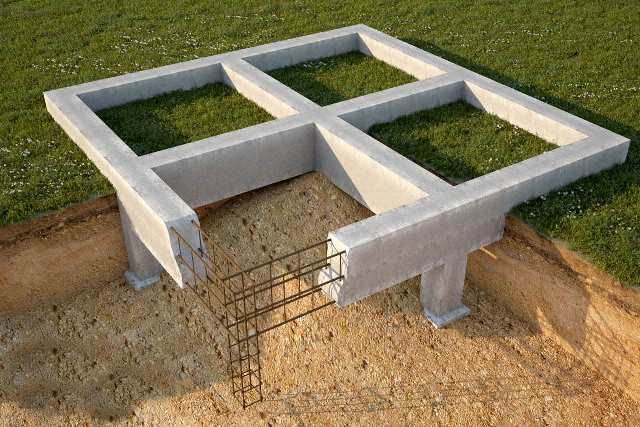

Схема свайно-ленточного фундамента.

Технология возведения свайно-ленточного фундамента состоит из следующих этапов:

  • Проводится геодезическое исследование состояния и типа почвы.
  • На основании полученных данных проводится расчет будущего основания, рисуется схема с указанием мест расположения будущих винтовых свай, их типа и размеров. Калькулятор типового свайно-ленточного фундамента для самостоятельного расчета представлен здесь.
  • Снимается верхний слой земли, тщательно выравнивается строительная площадка, устраняется любая растительность.
  • В соответствии с разработанным проектом проводится разметка мест установки свай.
  • Выбираются сваи. Их характеристики можно взять из готового проекта и применить на практике, но, как правило, проектировщики всегда дают двукратный резерв по прочности и допустимой нагрузке. Если проводить расчет и рисовать схему самостоятельно, тогда можно подобрать винтовые сваи среди уже готовых предложений. Они бывают деревянные, металлические, бетонные и железобетонные, а по структуре — полнотелые и пустотелые. Применение на практике нашли круглые сваи, потому что скважины, как правило, бурятся круглой формы, а потому такие сваи в них будет проще установить.

Траншея под ленту фундамента.
