Для чего необходим и как грамотно произвести расчет столбчатого фундамента?

Фундамент под колонны

Все здания без исключения делятся на каркасные и бескаркасные. Промышленные сооружения чаще всего строятся каркасным методом, жилые бескаркасным. В качестве несущих элементов в каркасных зданиях выступают ригели и колонны, на которые в дальнейшем укладываются плиты перекрытия и стеновые панели.

Если в вашем строительстве используются колонны, то в зависимости от их вида выбирается тип фундамента. Колонны могут быть металлическими и железобетонными, и сегодня мы рассмотрим какой фундамент под колонны использовать в каждом случае.

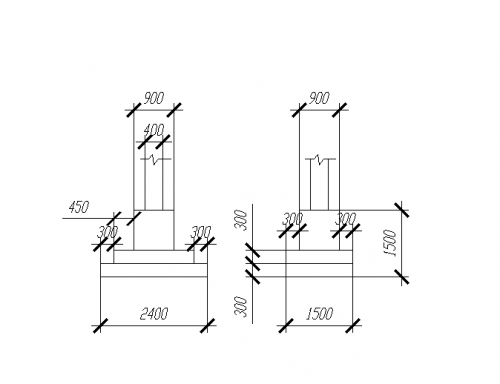

Фундамент под железобетонные колонны

При установке железобетонных колонн выбирают фундамент стаканного типа, который может быть монолитным или состоять из сборных частей. Возводить ступенчатый фундамент можно только в том случае, если высота основы составляет выше 35 см. Также стоит учитывать, что сборный фундамент может иметь горизонтальную монолитную поверхность или наклонную.

Для строительства фундамента вырывается котлован, а далее по поперечным и продольным осям закрепляется кольями проектное положение самого фундамента. Застройщикам нужно помнить, что смонтировать сборный фундамент можно только в пределах закрепленного треугольника. Фиксирующие оси устанавливаются в плановые короба по отвесам, и опускаются с проволок.

Обязательно перед укладкой сборного фундамента нужно фиксировать положение осей на блоки. Если строительные блоки небольшого размера, тогда укладку осуществляют от оси, закрепленной струнами. Основание устанавливают в плановое положение с помощью отвеса. На финальном этапе строительства фундамента стаканного типа наносят четыре осевых риски по всем краям стакана, и измеряется величина отклонения от плановых меток.

Фундамент под колонны металлические

В процесс строительства фундамента под металлическую колонну входит: подготовка основания с полостью, расчет расположения фундамента по геодезическим особенностям, проектировка размещения, подбор заполняющего полость материала.

Монтаж металлических колонн состоит из целого ряда операций:

  • Захват;
  • Подъем;
  • Наводки колонны на основания или встык;
  • Выверка;
  • Закрепление.

Для подъема применяется строповка металлических колонн или захват полуавтоматическими приспособлениями. Для предотвращения проскальзывания строп, при подъеме между стропами и колонной закладывают деревянные подкладки или распущенные пополам отрезки стальных труб.

Лучшим методом установки металлических труб называют безвыверочный метод монтажа. Принцип его состоит в том, что на фундамент под колонны устанавливают опорную плиту, а сами колонны устанавливаются по осям или на выверочные болты.

При строительстве фундамента необходимо особое внимание обратить на рихтовку, так как именно от этого зависит степень усадки колонн и всего здания. Рихтовку можно провести, как в процессе строительства основания, так и после

Чтобы провести данную процедуру, изначально проводится нивелировка конусных фундаментов, а далее рихтовка отдельных элементов.

При рихтовке всего каркаса просевшего здания, фундамент целиком не откапывается, поскольку давление пульпы позволяет преодолеть не только массу здания, но и грунта возле пазухи фундамента. В этом случае следует откапать лишь патрубок. Пространственную рихтовку собранной конструкции можно производить только после того, как установлена опалубка и ее соединения с внутренней конусной оболочкой и конусоподобным каркасом.

Когда пазух фундамента засыпан, кондуктор и опалубка демонтированы, а бетон затвердел, можно произвести безвыверочный монтаж колонны. Фундамент под колонны металлической на практике работает таким образом: сжимающая сила передается сверху вниз, а сила сжатия изначально воздействует на внешнюю оболочку, через торец фланга, а затем на внутреннюю оболочку.

Не стоит лишний раз упоминать, что монтаж фундамента под колонны является ответственным процессом, который лучше всего проводить специалистам. Только знающие свое дело мастера могут произвести грамотный расчет по установке колоны и устройству фундамента.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

  • γc – коэффициент эксплуатационных условий;
  • γn – коэффициент запаса надежности, принимаемый равным 1,2;
  • F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

  • каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
  • бревенчатый и брусчатый сруб – 72-95 кг/м²;
  • кирпичная кладка толщиной 15 см – 210-260 кг/м²;
  • стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

  • чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
  • то же, но с плотным утеплителем – 140-190 кг/кв.м;
  • напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
  • перекрытие бетонными плитами – 500 кг/м².

Крыша:

  • металлическая кровля из листа – 22-30 кг/кв.м;
  • рубероид, толь – 30-52 кг/кв.м;
  • шифер – 40-54 кг/кв.м;
  • керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

  1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
  2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
  3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

Рекомендуем: Устройство фундамента из плит ЖБИ в частном доме. Виды, какие выбрать, как укладывать?

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

  • северные районы – 180-195 кг/м²;
  • средняя полоса РФ – 95-105 кг/м²;
  • южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Выбор типа фундамента

Перед тем, как начать расчеты, необходимо выбрать тип используемого фундамента соответственно обстоятельствам:

Ленточный фундамент – самый универсальный тип, поскольку является надежным и долговечным, подходит для зданий любой высотности, в здании можно обустроить подвал. Минусом является большой расход материалов и громоздкость конструкции. Представляет собой заглубленную в землю ленту из армированного бетона, вылитую на подушке из песка и щебня.

Столбчатый фундамент – представляет собой заглубленные в землю на определенном расстоянии друг от друга бетонные столбы, соединенные балками. Подходит для возведения малоэтажных (1-2 этажа) домов из бруса, из сип-панелей, или срубов. Данный вид фундамента подойдет для почв, где нет резких температурных колебаний.

Плиточный – требует предварительного заглубления грунта, а неровности почвы под ним выравниваются подсыпкой песка, щебня или бетона.

Свайный – состоит из соединенных балками и железобетонными плитами свай. Применяется в условиях зыбких почв, для строительства легких многоэтажных зданий. Монтаж свай требует применения множества строительной техники и обходится недешево.

Пошаговая инструкция по созданию своими руками

Столбчатый фундамент несложен в исполнении. Если следовать инструкции, можно возвести его самостоятельно. Ниже приведена инструкция возведения монолитного столбчатого фундамента.

Подготовка строительной площадки

Первым делом на площадке определяется расположение и ориентация постройки. После этого осуществляется выравнивание пятна застройки.

Далее наносится разметка при помощи арматуры и бичевки. Отметить нужно внешний и внутренний периметр стен, высоту ростверка и столбов, места расположения столбов.

Бурение и гидроизоляция

В местах установки столбов нужно пробурить тоннели нужной глубины. На дно необходимо будет установить опорную плиту, диаметр ямы должен быть в два раза больше диаметра плиты.

Дно ямы утрамбовать. Дальше нужно обустроить песчано-щебневую подушку, с утрамбовкой каждого слоя. Сверху укладывается опорная плита.

Установка опалубки и арматуры

На плиту кладется армирующая сетка. Сверху – вертикальная арматура. Для надземной части столбов подготавливается опалубка.

Заливка бетоном

Все это поэтапно заливается бетоном (не ниже М300) по 30 см. Обязательно железным стержнем бетон на каждом этапе промешивается для уплотнения и удаления пузырьков воздуха.

Монтаж ростверка

Через несколько дней бетон застывает и можно монтировать ростверк – связующую обвязку столбчатых опор. Для легких каркасных строений чаще выполняется из деревянного бруса минимум 100х100 мм.

Монтаж забирки

Забирка – декоративный цоколь, закрывающий пространство до основания здания. Соорудить ее можно из фасадных плит, цокольного сайдинга, бревна, доски или любого штучного стройматериала.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

  • воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
  • выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

  • провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
  • определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

  • тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
  • конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
  • марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
  • уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:

  • количество опорных колонн;
  • диаметр и высоту свай;
  • размеры находящейся в грунте расширенной части опоры;
  • габариты ростверка;
  • конфигурацию ростверковой конструкции;
  • марку используемой бетонной смеси.

Калькулятор бетона на фундамент в виде монолитной плиты

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:

  • длины плитной основы;
  • ширины фундаментной плиты;
  • высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.

Как рассчитать площадь свай

Свайное основание на первый взгляд кажется наиболее легким в работе. Но этот взгляд ошибочен. Если не учесть многие нюансы, очень скоро здание придется перестраивать, а опоры менять или ремонтировать.

Чтобы это не происходило, до начала работ необходимо потратить некоторое время на расчеты и принять во внимание:

  • тип почв на участке, размещение на склоне или ровной площадке. Если есть уклон, то необходимо решать вопросы с организацией дренажа;
  • глубину залегания грунтовых вод, наличие водоносных пластов;
  • уровень промерзания не вообще, а характерный для данного региона.

Если грунтовые воды находятся близко к поверхности земли, от столбчатого основания лучше отказаться сразу. В идеальном варианте от подошвы столба до воды не менее 500 мм. При этом плодородный слой, неустойчивые поверхностные грунты не должны доходить ни до опор, ни до водоносов.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Если нет возможности самостоятельно провести пробное бурение, обратитесь в местное архитектурное управление или буровые компании. Они должны располагать информацией, где и на какой глубине залегают воды. Если не доверяете посторонним данным, пробурите 2-3 скважины в местах предполагаемого строительства.

На следующем этапе рассчитывается нагрузка, оказываемая и зданием, и фундаментом на грунт. Точно рассчитать не получится, да и нет необходимости. Но лучше учесть, сколько тонн, центнеров добавят мебель, техника, жители, приходящие гости. Для надежности лучше остановиться на наиболее прочных вариантах фундамента.

На основании полученных данных рассчитывается минимальная площадь, но не дома, а свай, столбов. Для расчета используется формула:

  • S = 1,3×P/Ro,
  • где 1,3 — коэффициент, используемый для повышения надежности здания и фундамента;
  • Р — общий расчетный вес дом объекта, кг. Вес опор так же учитывается;
  • Ro — расчётное сопротивление несущего грунта, кг/см². Данные берутся из строительных или архитектурных справочников.

Пошаговая технология изготовления

Последовательное выполнение этапов монтажа поможет установить надежный и долгосрочный каркас:

  1. Разбиваем оси стен будущего фундамента и проверяем диагонали, что бы углы получились под углом 90 градусов.
  2. Выкапывается траншея под размеры монолитного ростверка.
  3. Монтаж опалубки. Для этого потребуются доски с влажностью до 25%, обструганные с одной стороны. Ширина досок 10-15 см, толщина 3-4 см. Ими выкладываются стены ям, гладкой стороной внутрь.
  4. Копка ям под столбы. Делаются скважины на глубину 1,2 м ниже глубины промерзания почвы, что бы при зимнем пучении почвы фундамент не выдавливало и его параметры оставались согласно проекту, в результате чего дом не будет перекошен. Требуемая глубина ям указывается при создании чертежа. При параметре до 100 см необходимости в дополнительном укреплении нет. Если глубина ям больше этого показателя, дополнительно изготавливается опалубка. Если строительство выполняется с использованием круглых опор, в качестве несъемной опалубки применяются трубы из асбестоцемента или металла с диаметром от 10 см. Также используется рубероид.
  5. Укладываем пенопласта, небольшой плотностью, не превышающий 15-20 кг. на м3. Это делается для противодействию морозному пучению на ростверк. В результате чего, когда будет пучение, грунт сомнет пенопласт и давления на ростверк не будет, что сохранит его проектные характеристики.
  6. Армирование. Этот этап необходим при большой массе будущего каркасного дома. Для этого в опорные столбы устанавливается армированный прут (диаметр 1-1,2 см) и заливается раствором из бетона. Если технологий предусмотрено наличие ростверка, прутья должны быть выше столбов на 20 см для будущей обвязки.
  7. После установки арматуры, следует заливка бетонного раствора на предварительно засыпанную песчаную подушку (20 см). Для этого изготавливается смесь из одной части цемента (марка М 400-500), трех частей песка и пяти частей щебенки. Тщательно перемешанный раствор заливается в подготовленные ямки частями (по 30 см), утрамбовывая каждый слой. К дальнейшим работам можно приступать через месяц (время полного застывания раствора). Залитый бетон следует произвести вибрирование, что бы из него вышел воздух.
  8. Ростверк. Этот этап не обязателен, но наличие ростверка увеличить прочность основания. Для этого по периметру монтируется опалубка, укладывается армированная сетка и заливается бетонный раствор. Ширина ростверка должна равняться ширине опорных столбов, а ее высота составлять 25 см.
  9. Забирка. Это дополнительная стена, которая защитит нижний этаж дома от холода и сырости. Для этого по периметру дома надо выкопать траншею с глубиной в 30 см и шириной в 15 см, далее залить бетонной смесью и выложить стену из кирпича или блока, оставляя по два вентиляционных отверстия с каждой стороны дома 15*15 см. Ростверк с забиркой в каркасном доме образуют цоколь.

Стоит знать!!! Все коммуникационные линии необходимо провести до изготовления забирки. После выполнения вышеперечисленных работ можно приступать к возведению жилого дома.

Видео: Как правильно залить столбчатый фундамент для каркасника

Расчет количества арматуры для ленточного фундамента

Для ленточных фундаментов применяют два армирующих пояса и арматуру толщиной до 12 мм. При наборе каркаса следует помнить, что вертикальные и поперечные прутья подвергаются меньшей нагрузке, чем продольные.

В качестве вертикальных и поперечных прутьев подойдет катанка, а для горизонтальных применяют рифленую арматуру. Ставятся продольные пруты не реже чем через 40 см, но не менее двух прутков.

Длина катаной арматуры считается по количеству поперечных прутков, умноженных на длину поперечного прутка, и количеству вертикальных прутков, умноженных на длину вертикального прутка. Конструкция собирается при помощи вязальной проволоки, ее количество обсчитывается из расчета около 30 см проволоки на одну скрутку.

Расчет бетона на фундамент производится так – количество использованного бетона равняется объему фундамента. Метод расчета объема фундамента – вычисляется площадь геометрической фигуры, которую он собой представляет (в данном случае произведение длины ленты на ее ширину). Площадь затем умножается на высоту заливки бетона.

Расчет

Индивидуальные застройщики процесс армирования опорных элементов сводят к четко продуманному определению потребности в металлических прутьях.

Разберем пример расчета армирования столбчатого фундамента. Предположим, необходимо изготовить арматурный каркас для столба с сечением двадцать сантиметров и глубиной установки в два метра. Для усиления такой опоры потребуются четыре прута, установленных вертикально, диаметр которых равен 1.2 см. Прутья перевязываются горизонтально в четырех местах, через каждые полметра.

Для армирования столбчатого фундамента под стальную колонну для каждой из них делаются следующие расчеты:

  • к длине опорного элемента прибавляют двадцатисантиметровый припуск, с помощью которого выполняется связка с ростверком;
  • полученное значение умножается на количество прутьев (четыре штуки в каждом столбе);
  • вязальную проволоку определяют следующим образом: сечение умножают на количество прутьев в каркасе и на число перевязок.

Остается полученные данные перемножить на потребность столбов, чтобы узнать, сколько потребуется арматуры и проволоки для каркасных оснований.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.   www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Технология изготовления столбчатого фундамента

Технология изготовления такого фундамента довольно проста, поэтому часто его строят самостоятельно. Строительство начинается с проведения земляных работ, которые включают в себя:

  • выравнивание строительной площадки и разметку мест нахождения опор;
  • рытье ям для установки столбов, причем размеры ямы должны быть на 20 см больше размеров опор. Этот зазор необходим для установки опалубки;
  • обустройство подсыпки из песка или мелкого щебня;
  • укладку гидроизоляционного материала под основание и стены столбов (пленка, рубероид). Это необходимо, чтобы грунт не впитывал влагу из бетонного раствора, и в процессе эксплуатации бетон не набирал влагу из грунта.

При изготовлении бетонного или железобетонного фундамента сначала из досок или металлических труб соответствующего диаметра строится опалубка. Внутри опалубки с использованием арматуры диаметром 6−10 мм проводится армирование. Прутья арматуры забиваются в грунт на 30 см ниже основания столба, а вверху для обустройства ростверка они должны выступать на 50 см больше верхней точки столба. Прутья арматуры располагаются на расстоянии 6−8 см друг от друга. В поперечном разрезе при помощи сварки они скрепляются между собой в круглую или прямоугольную конструкцию.

Так как столбчатый фундамент рассчитан на небольшие нагрузки, то заливка опалубки производится бетоном марки не ниже М250. При заливке через каждые 30 см необходимо проводить утрамбовку бетона. Заливка производится без перерыва, чтобы не допустить образования шва между слоями бетона.

Технология изготовления кирпичных или каменных столбов аналогична технологии кирпичной или каменной кладки. Для увеличения прочности таких столбов с интервалом в 4 ряда может использоваться армирующая сетка.

После высыхания столба в обязательном порядке проводится его гидроизоляция.

Расчет столбчатого фундамента


Существуют онлайн-калькуляторы для расчета фундамента

Грамотно проведенный расчет основания позволит возвести сооружение достаточной прочности, не потратив при этом лишних денег на достижение надежности, которая просто не будет востребована. Изначально нужно учитывать, что опорный блок не предназначен для размещения на нем тяжелых железобетонных плит и толстых кирпичных кладок.

Чертеж будущего сооружения должен содержать в себе следующие данные:

  • схема расстановки опор;
  • материал изготовления стержней;
  • глубина погружения свай;
  • применяемая технология.

При проектировании нельзя полагаться на удачу или опыт строительства у соседей. Достижение желаемого результата возможно при условии учета всех сопутствующих факторов и грамотного использования имеющейся информации.

К числу исходных данных для проведения расчета относится:

  • структура грунта;
  • глубина залегания грунтовых вод;
  • несущая способность почвы;
  • уровень промерзания земли;
  • максимальная и минимальная высота снежного покрова;
  • прочность материала;
  • вес здания с находящейся в нем мебелью, бытовой техникой и коммуникационными системами.

Информацию о несущей способности почвы можно получить из таблиц документа СНиП 2.02.01-83. Вес здания рассчитывается простыми математическими действиями. Получить данные о несущих конструкциях можно путем умножения их объема на плотность, которая указывается в инструкции к товару.

В дальнейшем нужно поделить массу строения на показатель сопротивления грунта и умножить на 1,5, чтобы иметь запас прочности. Полученный результат будет площадью, которую должны создать основания столбов на грунт. Остается только поделить это число на сечение одного столба и получить количество необходимых изделий.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
