Как выбрать стабилизатор напряжения для частного дома и квартиры

Что может и чего не может стабилизатор

Услышав название «стабилизатор напряжения», люди, не разбирающиеся в электротехнике, решают, что этот прибор создан для того, чтобы справляться с любыми проблемами электросети, то есть скачками напряжения, короткими замыканиями и так далее. На самом же деле это загадочное устройство всего лишь поддерживает параметры сети в рамках ГОСТ. Именно поэтому выбирать стабилизатор напряжения для квартиры практически не имеет смысла, так как в городских электросетях почти не бывает существенных отклонений от нормы. Мало кто знает, что в розетке может быть не только 220 вольт, но от 198 до 244, и это норма. Перегореть проводка и техника может только после 250 вольт.

А вот для загородного дома или дачи такой полезный приборчик является чуть ли не необходимостью, если вы не хотите после каждой грозы или замыкания на подстанции менять проводку и технику. А если учесть, что замыкания – причина пожаров, то становится ясно, что без описываемого прибора никак не обойтись.

Среднестатистический стабилизатор напряжения не умеет:

  • исправлять форму сигнала входного напряжения и выправлять синусоиду;
  • фильтровать помехи на высоких и низких частотах, это функция специализированного фильтра, но не стабилизатора;
  • полностью защищать от коротких замыканий.

Так зачем же вообще выбирать стабилизатор напряжения? – спросите вы. Все просто, этот прибор может отрегулировать вольтаж сети, подняв его при слишком низких показателях и понизив – при слишком высоких. Кроме того, при слишком резком скачке напряжения гаджет отключает питание электроприборов. Этого вполне достаточно для того, чтобы чувствительная электроника не сгорела, а вам не пришлось выкладывать кругленькую сумму на ремонт или замену.

Где купить стабилизатор напряжения 220 В для дома?

Еще сравнительно недавно подобное оборудование можно было приобрести только в специализированных магазинах. Но на сегодняшний день намного дешевле будет сделать такую покупку через интернет. К примеру, если приобрести стабилизатор напряжения 220 В для телевизора, цена в онлайн-магазине составит всего около 1000—1500 руб. Но стоит заметить, что необходимо тщательно изучить отзывы о продавце, чтобы не попасть в лапы к мошенникам или не купить некачественный товар.

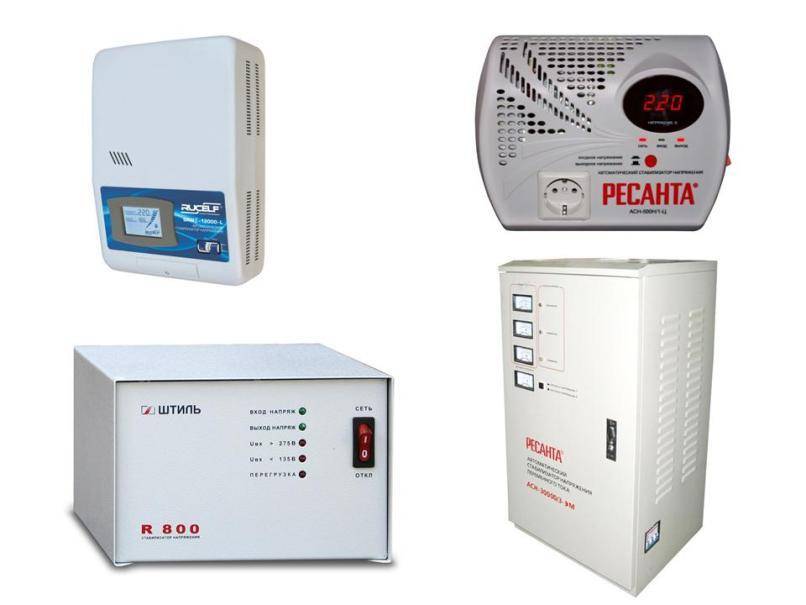

А бывают и нестандартные формы стабилизаторов напряжения 220В

Без сомнения, подобные устройства порой бывают просто необходимы. Однако к их выбору стоит подойти продуманно и взвешенно. И тогда оборудование прослужит Вам долгие годы, защищая бытовую технику от перепадов напряжения.

2 фактора, влияющих на выбор однофазного СН

Стабилизатор напряжения — достаточно дорогой электроприбор. Поэтому, чтобы не тратить лишние средства, при выборе типа устройства необходимо решить, какое электрооборудование требует защиты.

Для большинства электроприборов достаточно установить реле напряжения, отключающее питание сети при выходе значений напряжения за допустимые пределы. Если мощность таких приборов не более 2кВт, то достаточно установить прибор розеточного типа.

Ещё один фактор — необходимая точность поддержания выходного напряжения. Если нужны высокая точность и быстродействие, то следует выбрать электронный прибор. Такие устройства применяются в системах бесперебойного питания компьютеров.

Какой мощности нужен СН для дома? 2 способа расчёта

Как расчитать, если нужен однофазный сн для дома? Расчёт стабилизатора напряжения розеточного типа производится по суммарной мощности подключённых электроприборов. Кроме того, необходим 20% запас.

Мощность СН настенного (полочного) исполнения, подключаемого после прибора учёта, выбирается по току вводного автомата. Номинальный ток нужен не меньше, чем у этого устройства.

На фотографии видно, как узнать ток вводного автомата.

Где и как установить СН. 4 правила подключения

СН настенного типа устанавливается возле электросчётчика. При монтаже нужно учесть следующие правила:

  1. если прибор учёта расположен на улице, то необходимо защитить СН от дождя или перенести его в помещение;
  2. во время работы прибор греется, поэтому его нельзя помещать в закрытой коробке или вешать на него одежду;
  3. подвод кабеля к прибору осуществляется в гофрированном шланге или пластиковом коробе;
  4. сечение кабеля выбирается по току устройства.

Как выбрать стабилизатор напряжения для дома?

Как ПРАВИЛЬНО подключить СН на весь дом – 2 способа подключения после вводного автомата

При подключении всех домашних электроприборов стабилизатору, он подключается после вводного автомата.

Если этот автомат установлен до прибора учёта, то прибор подключается после него.

Вся остальная электропроводка подключается после аппарата.

На схеме показано, как подключается прибор.

Цена за установку стабилизатора напряжения (СН) 220 В в частном доме — 3 составляющих

Стоимость установки СН 220В состоит из 3 составляющих:

  • стоимость самого стабилизатора;
  • стоимость материалов — кабеля, крепежных деталей, автоматов;
  • стоимость работ по монтажу и подключению.

При наличии навыков электромонтажных работ установить стабилизатор и подключить его можно самостоятельно, сэкономив на этом.

Лучший стабилизатор напряжения с двойным преобразованием

Одним из самых современных и дорогостоящих видов стабилизаторов являются инверторы. Принцип их работы заключается в быстром преобразовании переменного тока в постоянный и обратно. Такая схема работы обеспечивает высокую скорость регулирования, бесшумность и компактность. Хорошие отзывы получил следующий прибор.

Штиль IS1500

Рейтинг: 4.9

Самый высокий уровень защиты оборудования способен обеспечить стабилизатор Штиль IS1500. Модель инверторного типа обладает уникальными свойствами за счет технологии двойного преобразования. Она может защитить от проблем в электрической сети приборы мощностью до 1,125 кВт. Входное напряжение может колебаться в диапазоне от 90 до 310 В, а на выходе потребитель получит практически идеальную энергию (216-224 В). Высокая точность стабилизации (2%) высоко оценена экспертами, а также сотрудниками медицинских учреждений, работниками АТС, компьютерщиками и т. д. К стабилизатору можно одновременно подключить два прибора.

Пользователи отмечают малый вес и компактность модели, наличие фильтрации помех высокой частоты.

Достоинства

  • высокая точность стабилизации;
  • легкость и компактность;
  • бестрансформаторная схема преобразования;
  • широкий диапазон входного напряжения.

Основные критерии выбора стабилизатора для газового котла

Определившись с типом прибора, следует рассчитать необходимую мощность стабилизатора. Заметим, что указанная в паспорте ее номинальная величина уменьшается при падении входного напряжения, что демонстрируется соответствующим графиком. Например, для релейного стабилизатора РЕСАНТА при питании на входе 170В она составит 75% от номинальной.

Это объясняется тем, что в простейшем случае электрическая мощность определяется как произведение напряжения на ток. Таким образом, при падении напряжения на входе стабилизатора возрастает потребляемый ток, который не может превысить максимального значения. Его величина ограничена, например, сечением провода обмотки трансформатора.

С другой стороны, настенный котел со встроенным циркуляционным насосом имеет усредненную потребляемую мощность порядка 160вт. В том случае, когда отопительная система имеет внешний насос, необходимо суммировать мощность всех приборов, подключенных к стабилизатору. Однако токи питания в моменты включения и переключения элементов отопительной системы, могут возрастать в несколько раз.

Пожалуйста, не путайте тепловую и потребляемую мощность котла! Нас интересует именно потребляемая электрическая мощность прибора.

С учетом изложенных факторов для надежной и долговременной работы стабилизатора следует выбрать модель с пятикратным запасом по мощности. В нашем случае получилось 800вт, значит, здесь подойдет стандартный вариант с характеристикой 1000вт.

Заметим, что холодильник похож на газовый котел по характеристикам энергопотребления и также страдает от некачественного питания. В ряде случаев имеет смысл подключить оба агрегата к одному стабилизатору, увеличив мощность последнего.

Допустимый диапазон напряжения на входе прибора может повлиять на выбор модели. Для его определения придется провести мониторинг напряжения питания в сети с помощью тестера. Лучше выполнить ряд измерений в разное время суток и в различные дни недели. Контроль проводится недорогим мультиметром. Переключатель следует установить в положение измерения переменного напряжения с пределом более 220в. Пример подключения шнуров измерителя и установки предела измерения смотрите на картинке.

Дискретность регулирования напряжения не является критичной, так как большинство приборов допускает колебания напряжения питания в пределах +/-10-15%. Скорость реакции мы обсудили при выборе вида стабилизатора. Добавим, что короткие и мощные импульсы, вызванные работой сварочного аппарата, в полной мере не способен «отследить» ни один бытовой стабилизатор. В случае постоянного рецидива лучше договориться с соседями.

Повторимся, при отсутствии реле напряжения в схеме электроснабжения дома, которое прерывает питание только на время его выхода за пределы допустимых значений, функция защиты от скачков напряжения должна обязательно присутствовать в стабилизаторе котла. Электроснабжение отопителя обязательно должно восстанавливаться при допустимом напряжении сети, иначе возможно разморозить отопительную систему. Заметим, что большинство современных приборов имеет защиту от предельно высокого напряжения.

Возможна ситуация, когда электричество пропадает на долгое время. В таком случае может выручить источник бесперебойного питания (ИПБ). При этом автомобильного аккумулятора емкостью 60 амперчасов может хватить лишь на сутки. Чаще всего, больше чем на 24 часа, электроэнергия и не пропадает. Так что в доме с хорошей теплоизоляцией система отопления в любом случае не будет разморожена.

В случае трехфазного питания может потребоваться модель прибора на 380в. Иногда дешевле и проще приобрести три отдельных стабилизатора 220в на каждую фазу.

Три однофазных стабилизатора напряжения 220 В для дома

Этот способ предполагает подключение отдельного однофазного стабилизатора для стабилизации напряжения по каждой сетевой фазе.

К преимуществам данного варианта можно отнести:

  • меньшую стоимость трех однофазных устройств по сравнению с одним трехфазным стабилизатором (не у всех производителей);
  • повышенную устойчивость к неполадкам в электроснабжении (обусловлено независимостью работы стабилизаторов друг от друга: сбой на отдельной фазе или неисправность одного из устройств не отразится на функционировании двух других фаз и состоянии установленных на них стабилизаторов);
  • возможность индивидуального подбора мощности, типа и настроек стабилизатора для каждой фазы с учетом характера и мощности питаемой от неё нагрузки;
  • экономию пространства в связи с меньшими, чем у трехфазных аналогов, габаритами однофазных стабилизаторов.

Однофазные стабилизаторы напряжения «Штиль» 6-10 кВА

Недостатки применения трёх однофазных стабилизаторов:

  • невозможность подключения трехфазных потребителей;
  • отсутствие мониторинга и индикации, способных отобразить параметры трехфазной системы электроснабжения в целом;
  • отсутствие контроля за равномерностью нагрузки на каждую фазу (велика вероятность перекоса фаз).

Перекос фаз

– режим работы трехфазной сети в котором на одну из питающих фаз ложится нагрузка, большая её номинала, что может привести к перегреву её обмотки, срабатыванию защитной автоматики, а также к экстремальному росту напряжения на остальных недозагруженных фазах.

Вариант с применением трёх однофазных стабилизаторов в условиях трехфазной сети позволит существенно сократить финансовые затраты, однако он недопустим при наличии в доме хотя бы одного трехфазного электроприбора. Такое решение может использоваться только в случае однофазной нагрузки, равномерно распределённой между тремя приходящими фазами, и при условии отсутствия задач по мониторингу общего состояния питающей сети.

Лучшие релейные стабилизаторы напряжения (мощность до 1 кВт)

Самыми доступными и простыми являются маломощные релейные стабилизаторы напряжения. Они надежны в работе, ремонтопригодны, но издают щелкающие звуки во время работы. В поле зрения экспертов попали следующие модели.

RUCELF КОТЁЛ-600 (0.6 кВт)

Рейтинг: 4.8

Стабилизатор ориентирован для использования с оборудованием, характеристика активной мощности которого не превышает 600 Вт. Защитное устройство способно отключать цепь при коротком замыкании, перегреве или повышенных скачках. Регулировка входных показателей до нормальных значений осуществляется по 4 ступеням. Время реакции на перепад составляет всего 10 мс, а значит дорогостоящая техника (ПК, телевизор, машинка-автомат) не успеет сгореть. В отзывах владельцы отмечают прочность металлического корпуса, простое управление и надежность прибора.

Мы отметили стабилизатор. как лучший ввиду возможности работать при 130 В. Это очень низкий показатель, с которого смогут “вытянуть” нормальное напряжение далеко не все аналоги. Рекомендуем модель для очень слабых линий электропередач (удаленные поселки, дачи), или если Ваш сосед регулярно работает сваркой, чем садит всю сеть.

  • есть цифровая индикация вольтметра;
  • корректно работает при 0º С;
  • расчетный срок службы 10 лет;
  • точность стабилизации составляет 8%;
  • время реагирования 10 мс.

высокая стоимость.

РЕСАНТА LUX АСН-1000Н/1-Ц

Рейтинг: 4.7

Стабильным спросом на отечественном рынке может похвастаться стабилизатор РЕСАНТА LUX АСН-1000Н/1-Ц. Модель пользуется популярностью за простоту конструкции и приличную активную мощность (1 кВт). Мало кто из бюджетных аппаратов может конкурировать с изделием из Латвии. Входное напряжение может колебаться в пределах 140-260 В, производитель оснастил стабилизатор защитой от перегрева и помех. Изделие чаще всего приобретается для домашнего пользования, небольшая погрешность (8%) не должна смущать покупателей.

Пользователи отмечают надежность стабилизатора, ценовую доступность, эффективное сглаживание перепадов напряжения в сети. К недостаткам следует отнести неприятный запах пластика в первые дни работы.

  • качественная сборка;
  • две розетки;
  • доступная цена;
  • эффективное сглаживание скачков напряжения.

запах пластика.

Powerman AVS 1000D

Рейтинг: 4.7

От целого набора неприятностей в бытовой сети может уберечь дорогостоящие электрические приборы стабилизатор Powerman AVS 1000D. Это пониженное или повышенное напряжение (120-260 В), импульсные всплески напряжения, короткое замыкание. При отключении сети стандартная задержка подключения составляет 6 с, а увеличенная отсрочка достигает 3 минут. Аппарат имеет высокий КПД (98%), небольшую погрешность (8%), хорошую мощность (800 Вт)

При этом прибор реализуется по самой низкой цене, что привлекает внимание потенциальных покупателей.

Владельцы аппарата отмечают компактность и легкость, низкую цену и надежную работу. Из недостатков отмечается громкое щелканье реле, что ограничивает применение в жилых помещениях.

  • низкая цена;
  • компактность;
  • высокий КПД;
  • надежность.
  • громкое щелканье реле;
  • мерцание лампочек накаливания при переключении ключей.

SVEN AVR SLIM 500 LCD (0.4 кВт)

Рейтинг: 4.7

Релейный стабилизатор обладает активной мощностью 400 Вт, но кратковременно способен поддержать работоспособность приборов, которые потребляют до 500 Вт. Время отклика здесь аналогично лидеру категории и составляет 10 мс. Если напряжение скачет очень часто, то можно настроить задержку запуска, которая позволит чувствительной электронике потребителей работать корректно и включаться не сразу после возобновления электроэнергии. Кроме защиты от перегрева и замыкания, в аппарате снижена чувствительность к помехам. На небольшом дисплее отображаются вольты как входящего тока, так и исходящего, позволяющие видеть, насколько эффективно работает стабилизатор.

Эксперты выделили модель за очень тонкий корпус, выполненный в современном Slim-стиле. Его габариты составляют 29х17.5х6 см. Прибор выглядит очень аккуратно и его можно смело размещать на кухне или в прихожей, не боясь испортить интерьер.

Как выбрать подходящий стабилизатор напряжения для частного дома?

Мы ответили на вопрос о том, как выбрать стабилизатор напряжения 220В для дома по его конструктивному исполнению.

Следующий этап — оценка технических характеристик, указанных в инструкции по применению:

  • Количество фаз тока (1 или 3).
  • Мощность Ватт-Амперы (ВА).
  • Время реакции на изменение входного напряжения (миллисекунды, мс).
  • Порог отключения – верхний и нижний, Вольт.
  • Выходное напряжение с точностью регулирования (Например, 220В +/- 5%).
  • Способ установки (напольный или настенный).

Наибольшие затруднения у новичков вызывает вопрос правильного подбора мощности защитного устройства. Поэтому на нем мы остановимся более детально.

Кроме активной мощности, которую потребляет каждый бытовой прибор, в некоторых устройствах присутствует реактивная. Она возникает при наличии индуктивности (когда у потребителя энергии имеется достаточно мощный электродвигатель). В момент его пуска ток в сети возрастает в несколько раз. Поэтому, если вы выберете стабилизатор только по его паспортной (активной) мощности, и не учтете реактивную, то он не справится с пиковой нагрузкой.

Второй фактор, существенно влияющий на выбор — коэффициент трансформации. Он равен нулю, когда стабилизатор работает в идеальных условиях: получает на вход 220В и без изменений передает их бытовой технике. Если же ему приходится «поднимать или опускать» напряжение на 20-30%, то его мощность соответственно уменьшается. Данная зависимость отражена в таблице.

Соотношение между входным напряжением и коэффициентом трансформации

Что это означает в практическом плане? Допустим, что в вашей домашней электросети напряжение стабильно низкое и составляет 170 Вольт. Смотрим на таблицу и видим, что ему соответствует коэффициент трансформации 1,35. Значит, при выборе стабилизатора для одного прибора или для целой группы устройств его мощность должна быть выше паспортной минимум на 35%.

В качестве примера рассмотрим выбор стабилизатора для газового котла в доме с повышенным напряжением (250 В). В котле установлен циркуляционный насос с электродвигателем.

Поскольку его мощность невелика (порядка 80-150 Ватт), то пусковые токи не окажут существенного влияния на работу стабилизатора. Поэтому для защиты электронной платы управления котла нам хватит защитного устройства, мощностью 150 Ватт помноженной на коэффициент трансформации 1,35 = 200 Ватт. По модельному ряду подбираем ближайший подходящий по мощности прибор – 500 Ватт (ВА).

Если же мы будем подбирать защиту для холодильника или водяного насоса, в которых стоят более мощные электромоторы, то в этом случае активную мощность нужно помножить минимум на 3. Так мы учтем большие пусковые токи, инициирующие реактивную мощность.

Нужно сказать несколько слов и о том, какой стабилизатор напряжения лучше выбрать: рассчитанный на весь дом или на защиту одного чувствительного устройства (котла, телевизора, кондиционера, холодильника)? Очевидно, что один общий стабилизатор, обслуживающий все жилище, выгоднее. В этом случае вам не придется думать, в какую розетку включить конкретный прибор или периодически носить за ним «индивидуальное средство защиты».

Подбор общего стабилизатора для дома ведут, суммируя активные мощности всех бытовых приборов (с учетом реактивных нагрузок). Полученную цифру умножают на коэффициент трансформации и на коэффициент, учитывающий вероятность одновременного включения всех приборов (0,7).

Например, для дома с пониженным напряжением 170 Вольт данный расчет будет выглядеть следующим образом (с учетом пускового тока):

стиральная машина (2,3 кВт) + холодильник (0,6 кВт) + LCD телевизор (0,3 кВт) + водяной насос (1,2 кВт) + газовый котел (0,1кВт) + кондиционер (2,5 кВт) + освещение (0,7 кВт) = 7,7 кВт х 1,35 (коэффициент трансформации) х 0,7 (вероятность одновременной включения) = 7,27 кВт. Значит, нужно купить защитный прибор мощностью не менее 7,5 кВт.

Общий внутридомовой стабилизатор подключают в сеть сразу после счетчика электроэнергии. От него запитываются все потребители. Как правило, в таких устройствах имеются автоматы защиты. Они отключают ток в том случае, когда скачок или падение напряжение превышает порог стабилизации.

Другие типы

Кроме основных типов, иногда используются стабилизаторы с другими принципами работы. Феррорезонансные вполне приемлемы для небольших домов. Принцип действия основан на явлении феррорезонанса между обмотками, намотанными на одном сердечнике и соединённых через конденсаторы. Они обладают высоким быстродействием и надёжностью. К недостаткам относится низкий КПД, повышенный уровень шума, значительный вес и размеры, высокая стоимость.

Электронные стабилизаторы с системой двойного инверторного преобразования на 100% компенсируют любые скачки напряжения. Однако их стоимость очень высока, поэтому такие устройства лучше использовать в качестве дополнительной защиты одного ценного прибора, если в электроснабжении происходят частые перепады напряжения (например, сосед ежедневно занимается сварочными работами). Но если доходы позволяют, можно приобрести мощное устройство для защиты всего дома.

Стабилизатор напряжения релейного типа

Принцип работы релейного стабилизатора заключается в переключении отводов автотрансформатора с помощью реле, выбирая тот, напряжение на котором ближе всего к 220В. Точность стабилизации напрямую зависит от количества реле и числа ступеней стабилизации. Время переключения между ступенями стабилизаторов данного типа до 100 мс.  В результате наблюдаются просадки напряжения на выходе.

Кроме того при переключениях реле возникают высокочастотные помехи в сети. И как следствие использовать высокоточное оборудования с данным типом стабилизаторов невозможно. Компьютерная техника может перезапускаться или же вовсе выйти из строя. Автономная техника (ноутбук, планшет и т. п.) в данном случае может работать без проблем.

Данный тип стабилизаторов подходит для «спокойных» сетей или сетей без резких скачков напряжения. Так как постоянное частое срабатывание реле при переключении ступеней может привести релейный стабилизатор в негодность или в отдельных случаях дать на выход опасное высокое напряжение. Это может вывести из строя большинство электроприборов.

Зачастую большинство производителей релейных стабилизаторов могут специально запрограммировать устройство, чтобы оно постоянно показывало 220 В на выходе. По факту же, если измерить напряжение в сети, мы можем увидеть значение очень сильно отличающееся от 220. Это свидетельство непорядочности производителя заставляет задуматься о качестве комплектующих стабилизатора. К большому разочарованию, владелец данного типа устройства может это увидеть уже после совершения покупки.

Преимущества стабилизаторов релейного типа:

  • Небольшие размеры;
  • Возможность работы при температуре от -20 до +40 градусов;
  • Отсутствие шумной системы активного охлаждения;
  • Низкая стоимость.

Недостатки релейных стабилизаторов:

  • Низкая скорость стабилизации (до 100 мс);
  • Ограниченная мощность на выходе;
  • Просадки и скачки напряжения при переключении ступеней;
  • Возможное введение пользователя в заблуждение показаниями выходного напряжения (220 В вместо фактического значения);
  • Помехи при переключении;
  • Быстрый износ реле и маленький срок службы;
  • Короткий  срок гарантии от производителя (1 год);
  • Неприятные щелчки при переключении ступеней;
  • Ограниченная сфера использования;
  • Большая вероятность купить некачественный стабилизатор.

При выборе релейного стабилизатора, можно легко запутаться в обилии производителей и моделей. К наиболее распространенным брендам стабилизаторов релейного типа можно отнести такие компании, как:

  • Resanta;
  • Rucelf;
  • IEK;
  • Sven;
  • Defender и т. д.

Практически все они родом из Китая. Такие производители как Resanta и Rucelf могут встречаться чаще, чем остальные. Это не значит, что именно эти стабилизаторы являются  лучшими. Просто над раскруткой этих брендов тщательно поработали маркетологи.

Что такое общедомовой или общеквартирный стабилизатор

Стабилизатор напряжения – это специально разработанный прибор, который при сильных колебаниях напряжения, стабилизирует его подачу. Включается он только тогда, когда наблюдается отклонение от установленной нормы подачи электрического тока. Если отклонение выйдет за рамки нормы, то устройство заблокирует подачу напряжения на весь дом или отдельные электрические приборы. Набор его возможностей зависит от самого типа стабилизатора и способа его подключения.

В том месте, где будет устанавливать этот прибор, температурный показатель должен быть в пределе от +5 °C до +35 °C. Влажность воздуха должна быть не ниже 35%, но не выше 90%. В помещении, где будет монтироваться стабилизатор, не должно быть большого скопления пыли и брызг воды.

Примерно, с 2012 года появились стабилизаторы, более выносливые к температурным изменениям. Такое устройство отлично будет выполнять свою работу при температуре от -30°C до +45°C. Естественно, что такие устройства стоят достаточно дорого.

Когда и почему нужен стабилизатор напряжения 220в на даче

Сначала перечислим возможные причины отклонений в сети:

  • в линию электропередачи может ударить молния, что приведет к мощному скачку напряжения;
  • мороз и осадки вызывают обледенение и порыв линий электроснабжения;
  • нулевой провод может быть оборван, например, автокраном, что приведет к перекосу фаз на выходе подстанции, то есть напряжение на Вашей линии окажется недопустимо высоким или слишком низким;
  • напряжение питания бывает заниженным из-за перегрузки обогревателями или кондиционерами;
  • излишне активные соседи порой подключают к сети электросварку, электропилу, перфоратор и прочую «вредную» для сети технику.

Таким образом, в сети электроснабжения могут присутствовать импульсы напряжения, его уровень может быть завышенным или заниженным, питание может меняться скачкообразно. Надо признать, что современная электроника, например, телевизор, имеет внутренние схемы стабилизации питания и неплохо защищена от различных «превратностей» электроснабжения.

Несмотря на это, возможны и сбои в работе программы микроконтроллеров бытовой техники, и ее отказ, и даже возгорание.

Каким же образом защититься от всех этих напастей? Для начала нужно объективно оценить и постараться понять, какие именно отклонения в электропитании присутствуют или возможны на Вашей линии.

Объективно предусмотреть защиту от удара молнии необходимо в любом варианте. Если в Ваших краях молния бывает нередко, это нужно сделать обязательно.

Порыв нулевого провода питающей подстанции также нельзя исключать, что, с высокой вероятностью, приводит к недопустимо высокому напряжению на линии, возгоранию бытовой техники и пожару. Защититься от такого сценария можно с помощью реле напряжения.

В общем и целом, если моргание осветительных приборов, их излишне яркий или слишком тусклый свет Вас не беспокоят, минимальными мерами защиты можно ограничиться.

При наличии оговоренных «рецидивов» наиболее эффективным средством защиты является стабилизатор.

Виды стабилизаторов постоянного тока

В практике применяется два вида стабилизаторов, работающих на постоянном токе — линейный и импульсный. Ниже рассмотрим каждый из типов более подробно.

Линейный

Такие устройства представляют собой делители напряжения.  С одной стороны (на вход) аппарата приходит меняющееся U, после чего оно стабилизируется и поступает к выходу с плеча делителя. Поддержание U в требуемом диапазоне происходит путем изменения параметра R (сопротивления) одного из плеч делителя.

Если разница U на входе и выходе существенна, КПД линейного стабилизатора снижается из-за потерь на тепло. Вот почему регулировочный элемент монтируется на специальном радиаторе, имеющем достаточную площадь для эффективного охлаждения.

Линейные устройства бывают двух видов (по типу включения) — с последовательным и параллельным подключением нагрузки. Кроме того, они делятся на два типа — на параметрические и компенсационные.

В первом случае принцип действия построен на использовании участка вольтамперной характеристики, где сопротивление дифференциального типа минимально в большом диапазоне токов нагрузки.

Второй тип приборов (компенсационный) подразумевает наличие обратной связи, когда выходное U сравнивается с эталонным показателем. Далее берется разница, из которой и создается сигнал для подачи на элемент регулировки.

Импульсный

Особенность импульсных устройств заключается в подаче тока на элемент, аккумулирующий энергию (дроссель или емкость) путем создания кратковременных импульсов (формируются с помощью электронного ключа).

Пока упомянутый узел находится в закрытом состоянии, происходит передача напряжения на выход стабилизирующего аппарата. Использование дросселя в роли накопителя позволяет менять U на выходе.

Преимущество импульсной модели заключается в большом КПД, благодаря работе в режиме ключа. Из минусов стоит выделить сложность организации и наличие помех.

В зависимости от схемы и режима ключевого управления выделяется пять видов импульсных стабилизаторов — инвертирующий (изменение полярности на выходе), повышающий, понижающий, с функций понижения и повышения, а также универсальный аппарат (совмещает опции перечисленных выше моделей).

10 место — Wester STW-1000NP (0.8 кВт): Характеристики и цена


Wester STW-1000NP

Стабилизатор напряжения Wester STW-1000NP (0.8 кВт) занимает десятое место нашего рейтинга благодаря простоте установки, качественной сборки, компактности, и невысокому уровню шума. В сумме с небольшим весом данная модель выделяется на фоне других.

Тип стабилизаторарелейный
Активная мощность800 Вт
Полная мощность1 кВ·А
Тип входного напряженияоднофазное (220 В)
Входное рабочее напряжение140-260 В
Точность стабилизации8%
Выходное напряжение202-238 В
Входная частота50-50 Гц
Класс защитыIP20
Вес2.48 кг
Цена2 299 ₽

Wester STW-1000NP (0.8 кВт)

Качество работы

4.9

Уровень шума

4.9

Простота установки

5

Компактность

4.8

Качество сборки

4.8

Итого
4.9

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

  • Тип: релейный.
  • Мощность: 180 Вт.
  • Напряжение на входе: 165—260 В; на выходе — 200—240 В.
  • Точность стабилизации: 10%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 1,5 кг.
  • Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Количество выходных розеток: 1.
  • Вес: 3,5 кг.
  • Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 19,7 кг.
  • Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

  • Тип: релейный.
  • Мощность: 400 Вт.
  • Напряжение на входе: 100—280 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 2,9 кг.
  • Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 110—270 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 22,5 кг.
  • Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

  • Тип: релейный.
  • Мощность: 7 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 207—233 В.
  • Точность стабилизации: 6%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 14,1 кг.
  • Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

  • Тип: релейный.
  • Мощность: 600 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

  • Тип: электронный.
  • Мощность: 8 кВт.
  • Напряжение на входе: 128—320 В; на выходе — 210—230 В.
  • Точность стабилизации: 4,5%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 41 кг.
  • Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

  • Тип: электронный.
  • Мощность: 5,2 кВт.
  • Напряжение на входе: 60—265 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 20 кг.
  • Стоимость: от 23470 р.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
