Пошаговая инструкция по возведению столбчатого фундамента своими руками

Описание процесса возведение фундамента на примере ленточного основания

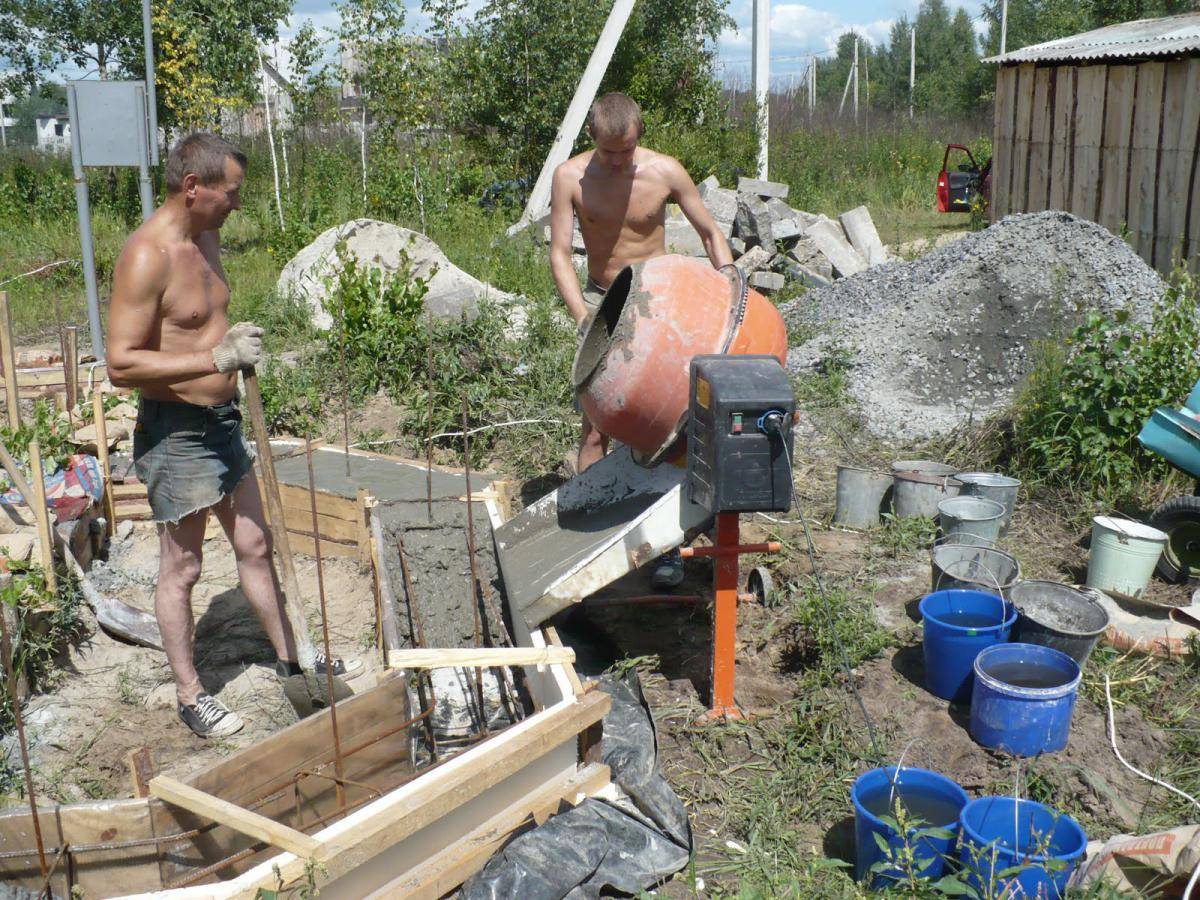

Придется обзавестись бетономешалкой

Поможет разобраться в том, как построить фундамент своими руками пошаговая инструкция. Вашему вниманию предлагается краткий алгоритм:

• Обязательный подготовительный период включает уборку территории от мусора, крупных камней, деревьев, кустарников, пней – всего того, что может помешать выполнению работ. При зарослях травы ее следует выкосить. Холмистая или, наоборот, в бороздах поверхность обязательно выравнивается. Делается это обычно вручную лопатами. Но основание будет качественнее, если привлечь для этих целей грейдер или бульдозер.
• Пользуясь нивелиром, кольями, шнуром и рулеткой, согласно проекту на дом, территория разбивается на зоны. Находится крайняя граница фундамента. Отмечается на поверхности в натуральную длину, обозначается кольями и натянутым между ними шпагатом.
• Вымеряются остальные габаритные лини. Выдерживая прямые углы, откладывается длина поперечных сторон. Все габариты фиксируются.
• Получившийся четырехугольник проверяется на соосность. Для этого с помощью рулетки находятся длины всех диагоналей. Они должны быть идентичными. При расхождении в размерах разбивка переделывается.
• Проверенная и вымеренная конструкция огораживается по внешнему периметру натянутым шпагатом.
• Размечаются внутренние границы самого фундамента, образуя ленту с заданной проектом шириной. Внутренний габарит, а также все перемычки обозначается также натянутым шпагатом.
• Выполняется выемка грунта по размеченной территории. Формируется траншея расчетной глубины с запасом 0,2 м на величину ниже черты промерзания грунта в этом районе. Исходный замер отмеряется в самой нижней точке строительства (в углу).
• Проверяется геометрия дна траншей. Должна быть выдержана горизонтальность поверхности. Она выставляется по уровню, иначе готовая постройка может подвергнуться деформации, проседанию фундамента.
• Дно выкопанного окопа устилается слоем (0,15 м) песка средней фракции, который послойно поливается и трамбуется.
• Выполняется гидроизоляция траншеи, чтобы не допустить впитывания грунтом жидкости из бетонной смеси. Это может быть рубероид, полиэтиленовая пленка, глиняная или цементная обмазка.
• На дно насыпается битый кирпич на высоту 5-7 см. На него укладывается изготовленный заранее каркас из трех продольных прутов арматуры (диаметром 12 мм) и поперечных элементов, располагающихся между собой с шагом 0,3м. Они фиксируются на продольных стержнях вязальной проволокой. В верхней части ленты должен быть такой же пояс из арматуры.
• Бетон при наполнении траншеи, проникая сквозь битый кирпич, будет обволакивать арматурные пруты со всех сторон, нивелируя пустоты. Раствор используется готовый или же замешивается непосредственно на участке, что обойдется застройщику намного дешевле. Всю операцию бетонирования нужно провести за один раз. Уплотнять трамбовками или вибраторами. Верх ровняется бруском, заглаживается мастерком.
• Работы оставляются на неделю, чтобы основание набрало прочности, после чего на нем возводится цоколь (верхняя часть фундамента).
• Если цокольная часть выливается из того же бетона, то для удержания раствора требуемой формы используются деревянные доски, сбитые в щиты (опалубка). Для этих же целей применяются ДСП, фанера. Изнутри опалубка закрывается рубероидом, пленкой.
• Каркас фиксируется подпорками снаружи и распорками изнутри. Для придания прочности цоколь армируется аналогичным способом, после чего опалубка заполняется бетонным раствором. Работы приостанавливаются до схватывания основания, после чего щиты демонтируют.
• Все дальнейшие работы по возведению конструкций дома можно продолжать только после вызревания бетона (набора прочности).
• Чтобы подземные воды не разрушали основание здания, вокруг него выполняется отмостка шириной до 100 см.

Что такое пучение грунта и как оно влияет на выбор фундамента

Самые сложные для строительства это глинистые грунты. Они плохо отводят воду, и она скапливается в небольших полостях. При замерзании она значительно увеличивает объем почвы. Увеличиваясь в объеме почва давит на все, что в ней находится, включая и фундамент. Это явление называется пучением (почва вспучивается), а грунты, а которых они явно выражены — пучинистыми.

Силы пучения прикладываются как снизу, пытаясь вытолкнуть столб, так и с боков, пытаясь сдвинуть опору в сторону. Именно по этой причине в глинистых — пучинистых — грунтах лучше делать столбы монолитными с армированием.

Как действуют силы пучения на столбчатый фундамент

Также чтобы столбы не выталкивало вверх, нижнюю часть делают расширенной. Эту область называют пяткой и по размерам она обычно в два раза превышает размеры самого столба, а ее высота равна 1/3 сечения столба. Например, под столб 40 см делают пятку 80*80 см, высотой 13 см или около того.

Швы между блоками/кирпичами/камнями в сборных столбах далеко не всегда способны противостоять боковым нагрузкам, потому для уменьшения влияния сил пучения на сборных столбчатых фундаментах их делают со скошенными стенками. Это повышает их надежность в пучинистых грунтах. На нормальных грунтах столбы складывают с ровными стенками.

Сборный столбчатый фундамент делают со скошенными стенками

Какие трубы используют?

Застройщики часто задаются вопросом, какие трубы лучше использовать для обустройства основания строения. Как показывает практика, чаще всего для возведения столбчатого фундамента используют трубы:

1. Асбестоцементные.
2. Металлические.
3. ПВХ.

Каждый вид изделий имеет свои плюсы и минусы. Поэтому стоит рассмотреть каждый из них более подробно.

Асбестоцементные

Трубы не подвержены коррозии и обладают высокой механической прочностью. Они не разрушаются вследствие контакта с влажной почвой.

Полости асбестовых опор заполняют бетоном, предварительно помещая в них каркасы из нескольких стержней металлической арматуры. Недостатком является ограниченная несущая способность, поэтому их нельзя использовать на строительстве заданий из сборного железобетона и кирпича.

Металлические

Опоры из стальных труб, заполненные бетоном, не нуждаются в армировании. К неопровержимым достоинствам металлических оболочек столбчатого фундамента следует отнести то, что опоры обладают высокой несущей способностью. Металл в союзе с бетоном способен выдержать нагрузки от довольно тяжёлых сооружений.

При всех превосходных качествах стальных опор, следует заметить их подверженность коррозии. Поэтому поверхности точечных фундаментов нуждаются в качественной гидроизоляции.

ПВХ

Полимерные трубы, предназначенные для прокладки канализационных коммуникаций, с успехом справляются с ролью несъёмной опалубки для столбчатых фундаментов.

Полимеры не нуждаются в защите от коррозии. Благодаря своему лёгкому весу, они удобны в транспортировке и на монтаже.

Пластиковые трубы прекрасно переносят среду щелочных и кислотных почв. Недостатком, как и у асбестовых «коллег», является невысокая несущая способность.

В последнее время на рынке стройматериалов появились цилиндрические картонные оболочки для столбчатых фундаментов. Они пропитаны специальными влагостойкими составами, которые не дают раскиснуть картону, пока не застынет бетон.

Правила сооружения

Опоры нужно ставить не далее одну от другой, нежели на 1,5–2 м по контуру здания, непременно в местах пересечения стен. Еще они нужны под простенками и прогонами, в остальных подверженных мощной нагрузке точках.

Чтобы нагрузка равномерно была распределена, поверх столбиков монтируют балочную перевязку, учитывая при расчете мощности балок расстояние между опорами.

По глубине размещения основы столбиков классифицируют два варианта кирпичных конструкций:

• мелкозаглубленная опора;
• заглубленное сооружение.

Заглубленные виды фундамента рекомендованы на участках, где грунтовые воды расположены близко к поверхности. Тогда подошву основания располагают под линией промерзания почвы.

Мелкозаглубленный кирпичный столбик внедряется в грунт не глубже 0,4*0,7 м.

Методы и правила монтажа

Существует 2 основных вида гидроизоляции:

• горизонтальная;
• вертикальная.

В идеале оба эти варианта используются в комплексе. Но подробнее о каждом из них.

Горизонтальная

Гидроизоляция – это не только обработка стен фундамента, а комплекс мероприятий по его защите от влажной среды. На этапе грамотного проектирования:

Выбирается правильное место для постройки.
Определяется оптимальный тип гидроизоляции в зависимости от уровня грунтовых вод.
Принимаются во внимание особенности местности и климата (осадки, паводки, подтопление).
Учитываются особенности почвы при промерзании в зимний период.
Берутся в расчет условия эксплуатации строения (это будет хозпостройка, жилое или складское помещение).

Исходя из этого, выбирается тип фундамента (ленточный, свайный, плитный или монолитный, с цокольным этажом или без). Работы по гидроизоляции необходимо производить при температуре не ниже 5 градусов и в сухую погоду.

Для монолитной или ленточной основы обустройство горизонтальной гидроизоляции проводится в 2-х местах:

• ниже уровня пола подвального помещения на 20 см;
• в месте примыкания стены с фундаментом или в цоколе.

Для этого:

1. Создается первый барьер для капиллярной влаги снизу:
   • в котловане утрамбовывается слой в 30 см из гравия и песка или жирной глины, такая подушка придаст прочности заливной основе и необходима под подошвы блочного фундамента;
   • стелется рубероид, полосы которого располагаются внахлест до 15 см, при помощи газовой горелки швы прогреваются, сплавляются;
   • перпендикулярно застланным полоскам простилается второй слой рубероида внахлест с обязательным свариванием краев.
2. Заливается бетонная смесь или укладываются блоки (в зависимости от проекта). Бетону нужно дать хорошо высохнуть. Дальнейшие работы проводятся только после того, как бетонная основа набрала прочности.
3. Делается второй защитный от капиллярной влаги барьер:
   • очищается поверхность от пыли;
   • грунтуется бетонная основа гудронной мастикой;
   • выстилается рубероид в 2 слоя, края между лентами сплавляются горелкой или склеиваются мастикой;
   • свисающие края рубероида не обрезать, в дальнейшем их заводят вниз, прижимают при обустройстве вертикальной гидроизоляции.

Обустройство дренажной системы

При низкой проницаемости грунта и для отвода грунтовой, талой и дождевой воды от стенок фундамента необходимо строительство дренажной системы.

Для монтажа дренажа:

1. Нужно по периметру будущего строения на расстоянии 1 м от фундамента вырыть траншею шириной 30 см. Ров должен быть глубже фундамента на 30 см с небольшим уклоном от здания.
2. Засыпается песочная подушка, на которую укладывается геотекстильное волокно с запуском на стенки траншеи по 70 см.
3. Полотно засыпается гравием, укладывается труба, сверху которой стелется слой гравия в 30 см.
4. Дренажная труба обворачивается сверху геотекстильной пленкой внахлест, края которой укрываются слоем земли.
5. Вода проходит через такую конструкцию в дренажную трубу, не засоряя ее.
6. Для отвода влаги на участке сооружается водосборник (колодец или сливная яма), к которому подводится дренажная труба.

Дренажные работы можно производить и после завершения стройки, если в процессе эксплуатации дома возникла такая необходимость.

Вертикальная

Лучше всего выполнять эти работы сразу же, пока имеется свободный доступ и фундаментные стенки ровные, без загрязнений и трещин.

Если же на поверхности уже имеются выбоины, сколы и трещины, то эти места нужно замазать гидро- и морозоустойчивой цементной смесью.

Особое внимание уделяется блочному фундаменту. Места стыков железобетонных блоков нужно тщательно обработать цементным составом

Для защиты стенок фундамента можно подобрать материалы, исходя из индивидуальных особенностей конструкции, погодных условий и бюджетных возможностей владельца.

Ошибки при строительстве и способы их избежать

Нередко застройщики, после принятия решения о самостоятельном возведении столбчатого фундамента, допускают ошибки, вызывающие впоследствии всевозможные проблемы.

Их можно систематизировать, представив перечень наиболее распространенных огрехов:

1. Существенным дефектом сооруженного фундамента становится его неравномерное проседание, которое возникает из-за неточности в расчете глубины, на которую внедряют в почву кирпичные столбики либо неравномерное их углубление.
2. Кирпичные опоры получают неравномерную нагрузку из-за ошибок планирования ее распределения (некоторые забывают о желании надстроить впоследствии второй этаж здания и не учитывают его вес при расчетах).
3. При кладке применяют низкокачественные материалы — приобретают цемент не рекомендуемой марки либо такой, который несколько лет хранился на складе магазина стройматериалов, покупают некачественный кирпич (пережженный, с трещинами), завозят на строительную площадку песок с примесью глины.
4. Не учтено при выполнении расчетов реальное состояние несущих характеристик почвы.

Чтобы предотвратить эти и иные характерные ошибки, желательно заказать выполнение расчетов у опытных специалистов. Также необходимо скрупулезно контролировать все строительные мероприятия по мере их выполнения.

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Выбор кирпича

для строительства требуется приобретать лишь полнотелый красный керамический кирпич

Этот материал обладает прочностью, он практически не впитывает влагу. Если выполнить грамотную гидроизоляцию сооруженного столбика, опора способна многие десятилетия надежно выдерживать нагрузки, не теряя первоначальные свои характеристики.

Наиболее важной характеристикой полнотелого красного кирпича является его морозостойкость. Этот параметр показывает, какое число промерзаний/оттаиваний способен выдержать продукт

При значении F35 существует гарантия производителя на надежную эксплуатацию такого кирпича минимум 35 лет. При покупке материала следует помнить о таком показателе. Чем он выше, тем дольше прослужит без разрушения фундамент.

Необходимо максимально тщательно отбирать кирпич, который пойдет на изготовление фундаментных столбиков. Предпочтение следует отдавать продукту без трещин, не пережженному.

Когда возводят?

Незаглублённый столбчатый фундамент (НСФ) – это сетка из точечных опор, которые не погружены вглубь земли, а передают нагрузку от сооружения непосредственно на поверхность земельного участка.

На таких столбах чаще всего строят:

• бревенчатые,
• щитовые,
• каркасные дома,
• бани,
• хозблоки,
• пристройки,
• летние кухни и т.п.

НСФ возводят не только исходя из малого веса сооружения, но и при наличии прочного грунтового основания.

Фундаменты такого типа целесообразно возводить на скалистых, крупнообломочных грунтах в районах с низкой сейсмологической опасностью и отсутствием подвижек почвы. Возможна установка НСФ на пучинистых основаниях. Об этом будет рассказано ниже в отдельной главе.

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундаментаИсточник postroysia.ru

Каждый из них имеет свои особенности установки.

1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

Монолитный и сборный фундаментыИсточник userapi.com

Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундаментаИсточник housechief.ru

От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Почему не обойтись без гидрозащиты?

Для основания дома любая влага становится источником проблем, ведь ее устранение процесс трудоемкий, требующий дополнительно немалых расходов. Поэтому разумнее позаботится о защите фундамента на этапе строительных работ.

Пренебрегать гидроизоляцией фундамента нельзя, потому что:

1. При закладке здания происходит утечка бетонного раствора в почву, что значительно ослабляет конструкцию в дальнейшем.
2. Основание дома находится в постоянном контакте с влажной средой, это и:
   • грунтовые воды;
   • талая влага;
   • атмосферные осадки (снег, дождь);
   • подтопление в результате сезонного разлива рек.
3. Незащищенный бетон по капиллярам впитывает влагу, которая кристаллизуется и распирает фундамент, образуя трещины.
4. Мало приятного, когда в цокольном этаже стоит вода, и полноценно использовать подвальное помещение нельзя.
5. Влажный цокольный этаж дома становится источником распространения плесени вверх по стенам.
6. Здание возводится не на одно десятилетие.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.
