Градостроительный план земельного участка: подготовка и выдача, документы для получения

2021-04-24 11.4k С 2021 года градостроительный план является справочно-информационным документом, полученный в результате или самостоятельно. ГПЗУ расшифровывается, как градостроительный план земельного участка — это документ является основанием для выдачи разрешения на строительство недвижимого объекта или реконструкции уже имеющегося, указывая на близость других зданий и сооружений.

Здесь же имеется информация о наличии коммуникаций, а также иные сведения, согласно которым можно максимально удачно расположить строение на имеющемся участке. Первым этапом подготовки к строительству можно считать получение разрешительной документации на основе градостроительного плана. Возведение объекта недвижимости без разрешения считается грубым нарушением законодательства и строительных нормативов.

Отсутствие документов может стать причиной наказания собственника участка с последующим определением к сносу самовольного строения.

Градостроительный план земельного участка может быть разработан только при условиях:

  1. постановки участка на ;
  2. имеющегося проекта на строительство.

Согласованием и утверждением градостроительного плана занимается департамент архитектуры и градостроительства. Этот документ необходим для участков под ИЖС и любого другого вида использования, не запрещающего возведение капитального строения. После введения уведомлений о строительстве для дачного владения, теперь для застройки требуется градплан.

Форма документа разработана Министерством строительства и ЖКХ и утверждена приказом № 741/пр от 25.04.2017 года. Он оформляется на специальном бланке.

Заполнение бланка подчиняется определенной инструкции, которая указывает на структуру документа и наличие всех необходимых данных. В ГПЗУ должны содержаться сведения:

  1. границы участка;
  2. предельные параметры возводимого или реконструируемого строения, согласно градостроительного регламента;
  3. минимальные отступы по всему периметру участка, в пределах которых возможна застройка капитальными строениями, сооружениями;

Когда требуется заказать топографическую съемку?

Топографическую съемку заказывают непосредственно перед проведением определенных работ, например, таких, как:

  • Проведение инженерных сетей. В этом случае необходимо формирования ситуационного плана. К примеру, для газификации при топосъемке на план наносят не только сооружения, но и транспортные развязки, и после этого решается точное расположение труб для прокладки газа. Таким же образом накладываются и другие виды инженерных сетей.
  • Создание проекта межевания. Так как он предназначен для проектирования участка застройки, то обязательно требуется топографический документ, так как он является геоподосновой, на которой требуется наложить чертежи строения и межевые линии.
  • Оформление прирезок. В этом случае допускается съемка, увеличивающая территорию примерно на 10 процентов на безвозмездной основе.
  • Реорганизация участка. Этот процесс происходит через межевание либо объединяя участки между собой, либо разделяя их на несколько частей.
  • Выполнение других видов работ. Часто требуются и другие заказы, например, для оценки эффективности запланированных работ. Также используется при создании ГПЗУ – генерального плана застройки участка – так как нужно зафиксировать топографические особенности местности в целях безопасности и перспективности будущего строительства.

Состав ГПЗУ

Более полно сущность градостроительного плана отражают его составляющие. Полный перечень компонентов этого документа содержится в части 3 статьи 57.3 Градостроительного кодекса (он же закон от 29.12.2004 года № 190-ФЗ). Структуру документа можно поделить на две составляющие: текстовый документ и топографический план.

Градостроительный план земельного участка должен содержать следующую информацию:

  1. Номер документа.
  2. Реквизиты и данные заявителя.
  3. Данные об участке (местонахождение с указанием границ, общая площадь).
  4. Сведения о лице, уполномоченном на подготовку и оформление плана, с указанием его должности, личной подписью и датой предоставления документа.
  5. Чертеж, разработанный на топографической основе, на котором указаны:
    • схема размещения участка земли;
    • его границы с координатами поворотных точек;
    • объекты капстроительства (пронумерованные);
    • отступы от границ участка, минимально необходимые для определения места размещения объектов капстроительства (в допустимых пределах);
    • границы зон планируемого размещения объектов капитального строительства для государственных и муниципальных нужд;
    • места на участке, где допускается размещение объектов капстроительства;
    • параметры разрешенного строительного объекта (в случае их наличия указываются также публичные сервитуты и информация об имеющихся ограничениях в отношении использования данного участка земли).
  6. Информацию о разрешении или запрещении его использования.
  7. Требования, предъявляемые к имеющимся строительным объектам на данном участке, с указанием их параметров, назначения и размещения.

Также в тексте документа указана информация о градостроительном регламенте территории, о разрешении на ее использование, об особо охраняемых территориях и землях и так далее.

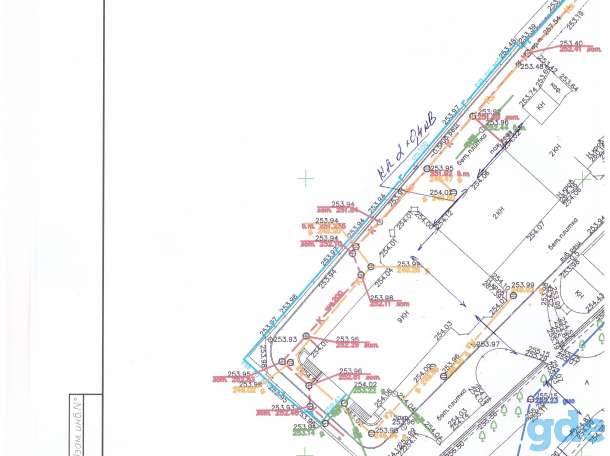

В состав ГПЗУ входит и топографическая съемка нужного участка земли, на которой отмечены наземные, надземные и подземные коммуникации.

Сам ГПЗУ может быть составной частью проекта межевания более крупной территории. Форма его утверждена Приказом Минстроя РФ № 741/пр от 24.05.2017. В этом же нормативно-правовом акте приводится порядок его заполнения. Эта информация предназначена для специалистов.

Для чего нужна съемка: законодательное регулирование

В общем случае это комплекс изыскательных процедур на местности, в результате которых создается план с указанием:

  • координат всех поворотных точек;
  • внешних границ и внутренних разграничений (при наличии);
  • обозначений контуров и координат, технических параметров всех строений – жилых и нежилых;
  • деревьев (отображение в виде условных обозначений).

В результате составляется точный план земельного участка (обычно в масштабе 1:10000), который в большинстве случаев представлен плоскостным чертежом, без учета особенностей рельефа. Границы наносятся в соответствии с поворотными точками – двумя координатами, соединенными прямой линией, совпадающей с периметром. Контуры определяются более или менее точно по фиксированным объектам (бетонные, кирпичные, деревянные стены, заборы, границы леса, полоса насаждений и т.п.).

Этот план представляет собой документ, который может понадобиться:

  1. Получение разрешения для того, чтобы начать частное (ИЖС) или коммерческое строительство – возведение жилых зданий и любых капительных построек хозяйственного или производственного назначения.
  2. Перепланировка территории, предполагающая изменение границ, внутренних разграничений.
  3. Работы по благоустройству и изменению ландшафтного дизайна.
  4. Уточнение информации о границах, координатах поворотных точек, расположении объектов, если в документах есть противоречие с фактическими данными.
  5. Оформление документов, которые связаны с определением границ и/или площади всей территории, отдельных ее секторов, сооружений на ней.
  6. Подведение коммуникаций к территории и получение разрешения на их подключение.
  7. Подготовка генерального плана земельного участка – так называемого ГПЗУ.

Содержание ГПЗУ во многом совпадает с топопланом территории. Законодательно подобные вопросы регулируются Градостроительным кодексом (последние изменения произошли в июле 2017 года).

Мнение эксперта
Саломатов Сергей
Эксперт по недвижимости

После проведения всех работ, составления плана и получения разрешения на строительство реализовать это право необходимо не позднее, чем три года. Затем заявитель должен снова провести изыскания на участке и опять обращаться за разрешением.

С практической точки зрения съемку нужно проводить в тех случаях, когда необходимо оформить документ на основе плана земельного участка, уточнить его границы или разрешить судебные споры с соседями.

Ситуации в которых необходима топосъемка

Получение разрешения на строительство

Здесь съёмка потребуется при возведении капитальных строений под жильё и иные нужды, например:

  • склады;
  • элеваторы;
  • производственные и технические здания.

Межевание требуется провести до начала строительства и на его основе подготовить проект зоны застройки, включающий строение в градостроительный план населённого пункта. Результатом становится согласование нового строения в контексте возведённых зданий и существующих архитектурных решений. О заполнении ГПЗУ читайте здесь.

Подготовка межевого проекта

Проектирование зоны застройки производится на основании наличия топографического документа, который выступает в роли геоподосновы. Здесь на имеющийся план межевания (см. как его получить) наносятся планируемые к возведению строения. Или устанавливается внутреннее межевание участка, прошедшего регистрацию под единым кадастровым номером и не подлежащим разделению. В итоге на схеме ЗУ появляются планируемые:

  • здания или сооружения;
  • условные границы зон застройки;
  • условные межевые линии.

Иногда такой документ применяется при установлении обременений на часть ЗУ.

Проведение коммуникаций

Эта процедура требует составления ситуационного плана для электрообеспечения или газификации надела. Здесь помимо имеющихся строений в пределах участка и за его пределами, указываются транспортные линии, а так же – точное расположение:

  • электрической проводки;
  • газовых труб или иного, в соответствии с заявкой.

Такие работы проводятся при строгом соответствии изготавливаемой схемы – реальному положению дел, требуя предельной тщательности измерений и расчётов. В итоге заказчик получает ситуационный план-схему, в котором указано расположение электрической или газовой инфраструктуры в зоне расположения ЗУ.

Оформление прирезок

Этот вид съёмки допускает безвозмездное увеличение участка до 10% общей площади (ст.60 ЗК). Либо – выкуп прилегающих бесхозных земель у администрации.

С текстом статьи 60 ЗК РФ вы можете ознакомиться ниже.

При проведении геодезических работ новый участок захватывает старую территорию. На топографическом плане видны изначальная и последующая структура земель.

Реорганизация ЗУ

Данная процедура проводится только межеванием. Геодезисты замеряют общую площадь сливающихся участков в один, выделяя его границы по периметру. Или разделяют один участок на указанное количество таковых, с учётом установленных для данной процедуры норм.

Заказчикам передаётся топографическая документация, содержащая сведения о старом и вновь образованном участке.

Подробнее читайте здесь о выделе доли в натуре ЗУ из общей долевой собственности.

Иные виды работ

Кроме обозначенного, возникают менее распространённые в обыденной среде, но так же имеющие место, заказы. Для сведений следует учитывать, что топографическая съёмка требуется так же:

  1. При разработке генерального плана застройки населённого пункта или установленной зоны.
  2. Мониторинг рентабельности проведения планируемых работ, при использовании геодезических замеров и расчётов.
  3. Благоустройство территории населённого пункта или придомовой территории.
  4. Порубка леса, выделение площади использования лесной зоны для вырубки.
  5. Изыскательские работы – бурение скважин, в соответствии с геодезическими замерами.

Основные разновидности топографической съемки

Наземная – проводится на земле с помощью специального оборудования. В зависимости от геодезического оборудования выделяют:

Мензульная съемка

Мензула – это чертежный стол квадратной формы, с которым работают прямо на местности. Состоит из штатива, подставки и планшета. План местности строится прямо на территории выполнения работ, что позволяет сравнивать результат с реальной ситуацией. Это позволяет создать чертеж максимально соответствующий фактическому состоянию местности. Используется в тех случаях, когда нет материалов аэрофотосъемки. Но в настоящее время почти не встречается из-за развития более серьезного и точного оборудования.

Тахеометрическая съемка

Проводится с помощью электронного тахеометра – универсального оптико-электронного прибора, с помощью которого можно выполнять почти все виды геодезических работ. Используется для создания детализированного плана местности, отражающего перепады высот и рельеф площади в крупном масштабе. Один из самых распространенных способов.

Фотодеолидная съемка

Способ составления плана местности через определение координатных точек пространства по фотографии. Делается с помощью фотодеолита, позволяющего получить строго ориентированные негативы.

Теодолитная съемка

Это совокупность полевых измерений для получения контурного плана местности. Так как это горизонтальная съемка, то используется в основном на равнине. В ее проведении существует два этапа: создание полигонов и снятие внутренней ситуации срезом диагональных ходы, расположенных между двумя любыми не смежными вершинами. Вся процедура производится с помощью теодолита – прибора для измерения горизонтальных и вертикальных углов Применяется в составлении и корректировке планов землепользования.

Стереотопографическая съемка

Это фотографирование местности способом стереофотограмметрии – метод измерения объемных форм местности, в результате определяется плановое и высотное положение точек участка, срисовывается рельеф и получается топографическая карта/план.

Буссольная съемка

Метод углоизмерительной съемки, где магнитные азимуты измеряются буссолью, а линейные – мерной лентой. Обычно применяют в планах небольших участков местности малой точности или для планового положения объектов ситуации при более точных съемках. Буссоль – это специальный вид компаса, где шкала часто бывает направлена против часовой стрелки. Они бывают штативными, ручными или настольными.

Аэрофотосъемка

Это один из самых эффективных методов получения данных о пространстве. Высокое разрешение и качество изображений позволяют получать более точные данные. Удобно для труднодоступной или непроходимой местности. Производится с помощью (обычно) беспилотных летательных аппаратов, оснащенных камерой. Используется в крупномасштабных проектах вроде кадастровых работ, исследования окружающей среды, городское строительство.

По масштабу топографическая съемка делится на

  1. Масштаб 1:200 (а также 1:100, 1:50) – крупномасштабная – иногда еще называют просто геодезической съемкой – используется для детального описания местности и требуется обычно в ландшафтном проектировании или на промышленных предприятиях, городов с густой сетью сооружений на земле и под землей, на участках со сложными природными процессами.

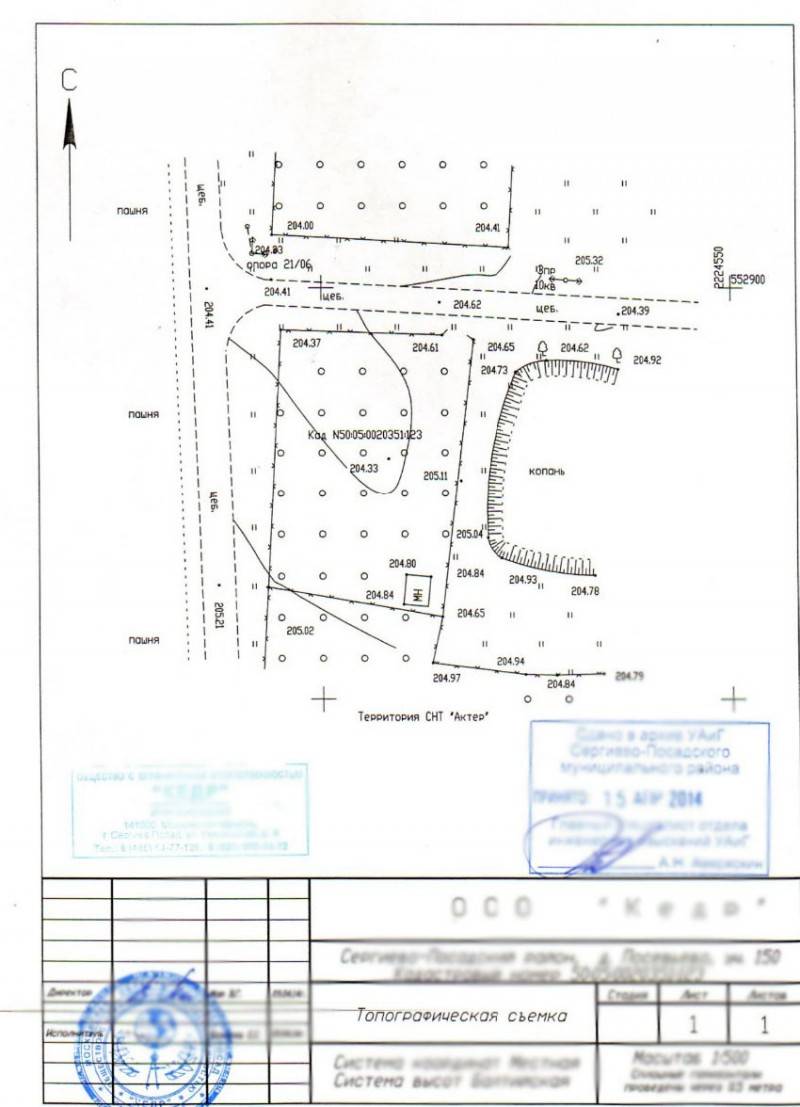

  2. Масштаб 1:500 — «пятисотка» – самая востребованная топосъемка делается именно в этом масштабе, возможности ее очень широки: от генерального плана строительства до наземных и подземных коммуникаций. На таких планах изображается не только рельеф, но и водные объекты, геологические скважины, ориентировочные точки и другие подобные строения.
  3. 1:2000 – мелкий масштаб, который подходит для детального описания отдельных участков населенных пунктов, а также для крупных сооружений промышленности, например, для проектировки автомобильных и железных дорог, трубопроводов и линейных гидротехнических объектов и т.п.
