Тонкости установки розеток в гипсокартон

Выбираем место для установки

В правилах ПУЭ предписаний по месторасположению розеток и выключателей как таковых нет. То есть, располагать их можно по своему усмотрению.

Но при этом выбор места установки зависит от разводки проводов, которая проводиться перед креплением на стены гипсокартонных листов.

В общем, определять примерные места расположения розеток и выключателей нужно еще на стадии укладки проводки.

При этом следует длину выводных концов проводов, к которым будут подключаться розетки, оставлять с запасом.

Ведь значительно легче обрезать лишнее, чем наращивать, чтобы подвести питание к выключателям.

Несмотря на возможность выбора произвольного места установки розеток и выключателей, сейчас многие стараются придерживаться так называемых евростандартов, согласно которых высота розеток от пола должна составлять:

  • В обычных комнатах – 30 см;
  • На кухне (над столешницей) – 120 см;
  • В ванной – 60 см;
  • Для подключения стиральной машины – 100 см;

Выключатели же устанавливаются на высоте 80 — 90 см от пола. Но отметим, что это только рекомендации и они не требуют точного соблюдения.

Выполняя монтаж в первую очередь следует все же ориентироваться на удобство пользования и легкость доступа, а затем уже на стандарты.

К тому же, в некоторых случаях может потребоваться нестандартное положение розетки, к примеру, для обеспечения питания телевизора, который будет крепиться под потолком.

Выбирая места установки розеток и выключателей лучше сразу же на гипсокартоне делать всю необходимую разметку.

При этом, если пол еще не полностью доделан и предусматривается в дальнейшем укладка напольного покрытия, это следует учитывать при выборе высоты места установки.

Как сделать отверстие в гипсокартоне под розетку

Прежде чем сверлить отверстие, в которое будет монтироваться коробка под розетку для гипсокартона, необходимо точно определить и разметить место его будущего расположения. Существуют нормативы, используемые специалистами при монтаже. Например, расстояние от пола до розетки составляет 30 см, а от пола до выключателя – 90 см. Эти размеры могут изменяться в зависимости от конкретных условий эксплуатации. Необходимо учитывать и удобство пользования, особенно на кухнях и в ванных комнатах, где установлена бытовая техника и оборудование. Необходимо учитывать и схему электропроводки, проложенной в каждом помещении.

Место, окончательно выбранное для установки, отмечается карандашом или строительным маркером с использованием строительного уровня. После этого можно вырезать отверстие в гипсокартоне под розетку. Самое первое отверстие сверлится по центру отметки, после чего в ход идет фреза. При отсутствии электроинструмента для прорезки отверстия можно использовать строительный нож. Предварительно подрозетник прикладывается к стене и обрисовывается по контуру. Недостаток данного способа заключается в неровных краях и образовании крупных сколов.

Поэтому самым идеальным вариантом, когда нужно сделать отверстия в гипсокартоне под розетки, считается электродрель со специальной коронкой диаметром 68 мм. Точно такие же фрезы используются при установке в гипсокартон точечных светильников. Порядок действий очень простой. Вначале насадка устанавливается на дрель. Далее сверлится отверстие направляющим сверлом. После этого с помощью коронки вырезается основное отверстие. Сильный нажим не требуется, поскольку качественная коронка легко режет любой гипсокартон.

Предварительные этапы работы

Прокладка проводки за гипсокартоном

Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.

Схема размещения розеток

Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:

  • На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
  • Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
  • Строим схему будущей электрической сети, отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
  • В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля.

Прокладка проводов в обшивке

  • Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
  • Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.

После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.

Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:

  • Оптимальная высота розетки от пола – 30 см.
  • Оптимальная высота выключателя – 90 см.

В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.

К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.

Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.

Как установить розетку в гипсокартоне: правила монтажа и советы по установке подрозетника

Листы гипсокартона (ГКЛ) – быстрый, дешевый и самый простой способ выровнять кривые стены и изменить планировку комнаты. Их используют как отделочный материал при косметическом ремонте и как основной стеновой для зонирования пространства.

При выполнении ремонтных работ с использованием ГКЛ часто возникает необходимость замены электропроводки и добавлении новых точек энергопотребления. Некоторые манипуляции можно выполнить самостоятельно, например, монтировать розетки. Согласитесь, такой навык пригодится любому домашнему мастеру. Сомневаетесь в своих силах?

Мы поможем вам осуществить задуманное. В статье приведена вся необходима информация о выборе оптимального места под розетку и определении подходящего провода, обозначены правила техники безопасности и описаны допустимые схемы расположения проводки.

Кроме того, мы подготовили пошаговый инструктаж с фото-материалами, наглядно демонстрирующий, как установить розетку в гипсокартогне самостоятельно. Понимание алгоритма действий и соблюдение описанной технологии поможет избежать ошибок и обустроить новую точку электропитания в квартире или доме.

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

  • пластиковый круглый короб;
  • четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
  • специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
  • завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

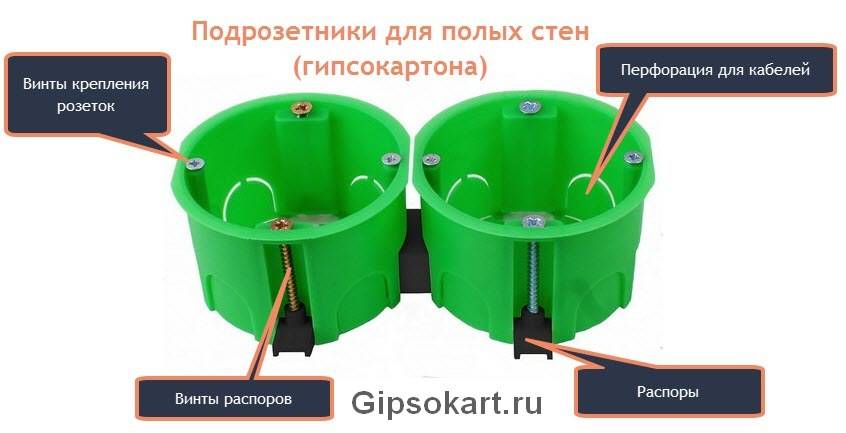

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Монтаж, или как установить розетку в стене из гипсокартона

Следующим этапом мы подходим к монтажу.

Алгоритм того, как устанавливается коробка под розетку для гипсокартона, выглядит следующим образом:

  • вводим кабель в каждый подрозетник (если их несколько). Проще это осуществить с использованием
  • колпачка для безопасного скручивания проводов;
  • фиксируем, с использованием уровня, первый монтажный блок, затем последующие.
  • Выключатели устанавливаются аналогично. Главное – сколько розеток, выключателей, столько и проводов.
  • После установки подрозетников производится полный монтаж розеток и выключателей, то есть происходит подключение электричества к ним.
  • Необходимо отключить электричество во входном щитке. Убедиться в отсутствии тока можно при помощи индикатора. Это обеспечит отсутствие возможного удара тока.
  • Провода – соответственно, ноль (синий, обозначение N), фаза (обычно коричневого цвета обозначение L), заземление (желтого или зеленого цвета, обозначение PE) — проводятся в соответствующие клеммы в корпусе. Нужно хорошо натянуть провода, иначе пластик может расплавиться после подключения.
  • Далее производится их монтирование в отверстие и фиксация при помощи винтов.
  • Последним этапом является установка рамки и декоративной крышки. Это не составит большого труда и новичку.

Проект по установке розеток на гипсокартон

Проект, в дальнейшем хранящийся в БТИ, нужен на любые работы, изменяющие план квартиры. А под эту категорию подпадает и простейшая отделка стен гипсокартоном. И здесь специалисты расходятся во мнениях. Путаницы добавляет, что отсутствует чёткое определение работ, требующих согласования. Можем обратиться в местные органы самоуправления, найти архитектурный отдел, где хранятся подобные документы. Причём в государственной организации сложнее. Документ могут объявить бумагой с грифом для внутреннего использования.

Отверстие под розетку

Перед проведением ремонта и по факту его окончания подобные нюансы нужно выяснить. Ведь остаётся возможность, что придёт комиссия и даст указания все вернуть к первоначальному виду. Когда дело касается разводки электрики, возникает вторая трудность: по поводу сетей также составляется проект. Причём делать это нужно организации с лицензией СРО. Подобная необходимость появляется по причинам:

  1. Установка либо снятие любой штепсельной розетки изменяет электрический проект дома. Сюда не входит замена одинарной точки раздачи на двойную (в жилых помещениях). Тут закон смотрит на доработку лояльно. Но если планируете другое сделать со штепсельными розетками, это вызовет необходимость в изменениях электрического проекта с вытекающими последствиями.
  2. Нюансы возникают при сносе перегородки. Если стена не является капитальной (несущей), особых трудностей не возникает, кроме согласования. Но в жилых комнатах на каждые 4 метра периметра должно приходиться по штепсельной розетке. Если что-то остаётся сверх, добавляется точка раздачи. Снесли перегородку, увеличился периметр – необходимо поставить ещё штепсельную розетку. А это вызывает изменение электрического проекта помещения, а дальше все по плану – см. выше.

Нельзя штепсельную розетку закрывать гипсокартоном. Все нужно вывести наружу для использования. Закон это не запрещает. Имеются ограничения на высоту установки. Обычно не превышает метра, но для дошкольных и образовательных детских учреждений идёт поправка на хулиганство, и лимит повышается до 1,8 метра. Кроме предыдущих двух моментов (согласование и проект), необходимо удовлетворить при установке требованиям законодательства. В первую очередь это количество точек и высота установки розеток и выключателей. В частности, закон говорит, что:

Разводка кабелей

  • В кладовках жилых квартир штепсельные розетки ставить запрещается. Подобные помещения слишком пожароопасные.
  • Отдельной строкой идут требования для магазинов, общественных зданий, цехов. Высота установки штепсельных розеток в подобном случае, соответственно, 1,3, 1 и 0,8 метра. Исключением станет случай, когда провода питания в цех спускаются по стене с потолка. Штепсельную розетку допустимо ставить на высоте 1,5 метра.
  • Когда речь заходит о кухне, запрещается ставить штепсельную розетку ближе полуметра от газовой трубы. А всего точек предусмотрено не меньше четырёх, но отсутствуют требования касательно равномерности установки. Кстати, на кухне двойная штепсельная розетка считается за две в противовес происходящему в жилых помещениях.
  • Запрещается ставить штепсельные розетки под и над мойкой, раковиной.
  • Особые распоряжения касаются штепсельной розетки для питания электрической плиты. Разводка точки должна прямо уходить на распределительный щиток без ветвлений.
  • Имеется утверждение, теряющее в рассматриваемом случае силу: по правилам запрещено располагать на одной оси выключатели и штепсельные розетки со скрытой электропроводкой для разных квартир. В рассматриваемом случае несущие конструкции не затрагиваются, поэтому и нивелируется правило. Это вытекает из соображений здравого смысла, но должно согласовываться.
  • В коридорах ставится по штепсельной розетке на каждые 10 квадратных метров.

По нормам государства работы по исполнению электрического проекта выполняет лицо, имеющее допуск СРО (саморегулирующиеся организации). А это значит, что придётся кого-то приглашать. Точно узнать, нужна ли бригада, можем из текста закона. На момент написания обзора внутреннюю электрику по проекту мог бы проложить любой. Разумеется, с допуском для работы в пределах номинала сетей. Для работы обычно вызывается мастер из ТСЖ.

Профессиональный монтаж розетки под гипсокартон

Вариант № 1. Подключение к двухжильному кабелю

В первом случае ошибиться трудновато: проверив щупами тестера наличие напряжения, отключаем автоматический выключатель, отвечающий за зону, к которой относится наша будущая розетка.

Важно! Ни в коем случае не забывайте об обесточивании проводки! Удар электрическим током может стать причиной смерти. Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки

Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда

Зачищаем около 8–10 мм изоляции для каждой жилы и ведем их в равноудаленные клеммы розетки. Исполнение у розеток бывает очень разным, но общее одно – силовые клеммы всегда равноудалены друг от друга, так что обнаружить их не составит труда.

Помните, что рядом с одной клеммой может тут же находиться отверстие, также ведущее из нее, используемое для дальнейшего параллельного подключения электроустановочных изделий. Не подключитесь туда, это приведет к короткому замыканию. Отверстия под разные клеммы должны быть на почтительном расстоянии: от 1,5 см друг от друга.

Полярность роли в данном случае не сыграет, т. к. ток переменный.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

  1. Расстояние пол–розетка — 30 см.
  2. Расстояние пол–выключатель — 90 см.
  3. Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Подготовка к установке розеток в стену из гипсокартона

Начать необходимо с подготовки всех необходимых инструментов и сопутствующих материалов для закрепления розетки в листе гипсокартона и ее подключения. Для того чтобы самому устанавливать электротехническое изделие, нужно иметь в наличии как минимум следующий набор:

  1. Дрель (можно шуруповерт).
  2. Коронка для создания отверстий в гипсокартоне со стандартным диаметром 68 мм.
  3. Коробка установочная для гипсокартона.
  4. Строительный нивелир.
  5. Карандаш или фломастер.
  6. Крестовая отвертка для закрепления лепестков коробки (можно использовать и шлиц, но это не так удобно).

Вместо коронки на дрель можно купить специальный резак. Принцип его работы чем-то напоминает циркуль и им не менее легко вырезать в листе гипсокартона необходимое для коробки отверстие.

Завершающий этап работы

На завершающем этапе работы проводится корректировка установленных подрозетников. Возможные дефекты устраняются, убирается пыль, и обрезаются до нужных размеров кабеля.

Если кабелей много, то при обрезании нужно помнить об их маркировке. Наклейки с подписями переносятся на новое место, что бы впоследствии не возникло путаницы.

Если во время сверления и установки где-то образовался скол гипсокартона, его нужно ликвидировать при помощи гипсовой шпаклёвки («Унифлот» и др.). Для увеличения прочности и предотвращения растрескивания, места шпаклёвки предварительно проклеиваются сетчатым бондажём.

Правильный выбор места

Зачастую выбор места зависит от того, как сделана разводка проводов. Кстати, все силовые кабеля нужно развести по квартире еще до установки гипсокартона. Поэтому сначала нужно сделать разводку проводов к определенным местам, а потом уже думать, как установить розетку в гипсокартоне.

Существует евростандарт касательно установки розеток:

  • расстояние от пола должно составлять не менее 30 см (обычные комнаты);
  • для стиральной машины розетка должны быть на уровне 1 метра от пола;
  • в ванной комнате установка должна проводиться на расстоянии не менее 60 см от пола;
  • расстояние от прокладываемых кабелей до оконных и дверных проемов не должно быть меньше 10 см.

Этот стандарт носит рекомендационный характер и не является обязательным для исполнения. Также стоит учитывать и существующие профили, чтобы они не мешали при монтажных работах. Если этого не предусмотреть, то придется уже во время монтажа срезать кусок профиля, чтобы на его место можно было установиться стакан.

Типичные рекомендации для установки розетки и проведения проводки.

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Подрозетник для установки в ГКЛ должен быть таких характеристик:

Существует ГКЛ различной толщины, коробки различной глубины

Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом

В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм.
Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера.
Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой.
Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

  • электроинструмент – перфоратор, дрель;
  • коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
  • уровень, строительный нож, пассатижи;
  • карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Под распределительные подрозетники

Для создания отверстия под распределительную коробку намечают место установки. Для этого подрозетник прикладывают к поверхности и обводят карандашом, таким образом, чтобы центр коробки совпадал с центром разметки. После этого коронкой вырезается отверстие.

Под установочные

Чтобы сделать отверстие под установочную коробку надо правильно разметить на поверхности центры (если точек несколько). После этого сделать отверстия вышеперечисленными способами (коронкой, ножом).

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении разметки:

  1. Отмерить от пола нужное расстояние.
  2. Поставить метку, и провести линию, применив лазерный нивелир.
  3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
  4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

  1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
  2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
  3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
  4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
  5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

  • дрель;
  • насадка балеринка или коронка;
  • нож;
  • отвертка;
  • рулетка;
  • карандаш;
  • уровень;
  • железная линейка.

Выбор мест установки

Места установки розеток современными правилами не регламентируется, поэтому установка розетки может производиться там, где ею удобно пользоваться.

Согласно нормам установленными в Европе, розетка должна размещаться на высоте 0,3 м от пола. В некоторых случаях это оправдано, но, например, на кухне такое их расположение заставит домохозяйку отбить множество поклонов при включении и отключении кухонных электроприборов во время приготовления пищи.

За аквариумом розетку тоже лучше установить повыше для удобства подключения подсветки, фильтра, компрессора. Да и электрошнуры не будут валяться на полу и мешать передвижению по помещению.
