Устройство откатных ворот своими руками: пошаговая инструкция монтажа модели с электроприводом

Проем для откатных ворот

Требования к кирпичным столбам:

  • они должны быть собраны вертикально;
  • высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
  • собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

  • длина – половина ширины воротного проема;
  • глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
  • ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

  • устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
  • швеллер выравнивают строго по горизонтали;
  • рельс должен прижиматься к столбу;
  • при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
  • проводится заливка траншеи бетонным раствором;
  • через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

  1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
  2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
  3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

  1. Наличию опции регулировки температуры для функционирования на морозе.
  2. Поддержке изменения скорости движения створки.
  3. Наличию в комплектации резервных источников питания.

Изготовление и установка рамы для откатных ворот своими руками


Схема подготовки бетонного основания для откатных ворот.

Рама понадобится для ворот, которые устанавливаются на въезде на участок. Ее можно изготовить из трубы 120х120 мм с помощью использования сварки. При этом нужно помнить о том, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее открывания. В случае, если планируется изготовить одностворчатые ворота, она должна выходить на ширину ворот в какую-либо из сторон. По поводу двухстворчатых стоит знать, что выходить балка должна на половину ширины в каждую из сторон.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину, которая равняется как минимум 1,2 м. При этом нужно использовать уровень, потому как перекос верхней балки приведет к самопроизвольному открыванию и закрыванию незапертых ворот. В случае, если планируется устанавливать ворота на стену, можно будет просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.

Поэтапный монтаж ворот

Установку сдвижных ворот своими руками без автоматики начинают с опор, фундамента, закладной. Затем собирают каркас створки, крепят фурнитуру, устанавливают полотно и проводят испытания.

Установка столбов

Если грунтовые воды расположены высоко, то под всю систему лучше сделать единый фундамент. В противном случае опоры ставят на глубину не менее 1 м. Их изготавливают из:

  • бетона;
  • кирпича;
  • металла;
  • дерева.

Опору ставят в яму 1 м глубиной и 0,5 м диаметром и выравнивают по уровню, закрепляют арматурой, трубой, кусками уголка и т.д.

После заливания смеси проводят контрольную проверку. В жаркое время бетон лучше периодически поливать водой до затвердевания, чтобы избежать трещин.

Строительство фундамента

Для устройства фундамента грунт возле опор размечают и роют траншею шириной 0,5 м и глубиной ниже промерзания. Фундамент можно залить сплошным или в виде буквы “П”. Последний поможет сэкономить на расходах. Остальные работы проводят в следующей последовательности:

  1. Для усиления конструкции готовят арматуру. Режут прутки по 0,2 м (на перемычки) и длиной, равной глубине фундамента.
  2. Арматуру сваривают со швеллером наподобие “многоножки”. Придают жесткость закладной для откатных ворот короткими перемычками.
  3. Уложенную в яму конструкцию выравнивают по периметру и высоте, закрепляют.
  4. Заливают бетон в предварительно собранную опалубку.

Придется выждать до готовности поверхности 28 суток.

Изготовление створки

Пошаговая инструкция начинается с подготовки ровной площадки, где готовую створку можно уложить целиком. После этого:

  1. Сваривают каркас из подготовленных труб, контролируя уровни. Трубу рамы приваривают к направляющей и собирают откос, поперечину, вертикали. Чтобы не нарушить плоскость конструкции, варить следует в шахматном порядке. Для усиления конструкции ставят заполняющие элементы.
  2. Перед грунтовкой створку зачищают в местах сварки, обрабатывают и красят пульверизатором в 2 или 3 слоя.
  3. Заключительный этап — обшивка профлистом с помощью заклепок или саморезов.

Инструкция по сборке конструкции

Для установки опор консолей и определения пути движения полотна нужно натянуть шнур, который располагают в 20 см над дорогой и 7 см от столба. Порядок последующих действий:

  1. Подшипники будут нагружены тем меньше, чем больше расстояние между каретками. Ближнюю к проезду опору выносят на 150 мм за столб в сторону от дороги. Вторая консольная опора размещается так, чтобы оставалось 100 мм от края створки при ее закрытии.
  2. Перед монтажом роликов крепят регулировочные пластины. Прихватывают сваркой по размеченным точкам поддерживающие площадки. После проверочной установки полотна его снимают и приваривают пластины окончательно.
  3. После сборки ворот повторно их оставляют в закрытом состоянии. Горизонталь проверяют с помощью уровня, подгоняя регулировками.
  4. Прихватывают сваркой для надежности после закрепления болтами на направляющей накатной ролик.
  5. Перед тем как выставить конструкцию по вертикали, размещают поддерживающую шину и ограничитель.
  6. Размечают и осуществляют монтаж нижнего улавливателя.
  7. Закрепляют на опоре верхний улавливатель.
  8. Зачищают швы, грунтуют и красят. Ставят на место торцевые заглушки.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

  • размеры автотранспорта, который будет въезжать на участок;
  • угол въезда автомобилей;
  • свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Поэтапный монтаж откатных ворот

Только грамотное построение процесса даст результат в виде надежной и качественной конструкции.

Этапы:

  • Возведение стоек;
  • Подготовка фундаментной основы;
  • Создание полотна;
  • Установка ворот.

Рекомендуется соблюдать план работ, не отступая от него. Каждое действие стоит контролировать измерениями.

Установка столбов

Монтаж стоек – ответственный процесс, от которого зависит надежность установки всего сооружения. Их делают из бруса, металла, бетона или кирпича.

Специалисты советуют заливать бетоном стойки на глубине не меньше метра. А на территории, где грунтовые воды расположены сильно высоко, стоит создать общий фундамент под все компоненты конструкции.

Лучше всего в качестве стоек подходят стальные трубы. Улавливатели и поддерживающие элементы фиксируют сваркой.

При возведении кирпичных или каменных стоек, в стене делают закладные. Они представляют собой стальные площадки с соединенными прутками или проволокой.

Строительство фундамента

Размечают фундаментную основу опорной территории. Подготавливают котлован для заливки. От забора на расстоянии полуметра роют траншею. Сама фундаментная часть должна превышать длину противовеса примерно на 30 см.

Если планируют оснастить ворота автоматическим приводом, то на этапе рытья траншеи прокладывают проводку. Их оборачивают гофрированным кожухом из пластика.

Роль закладной исполняет швеллер. Его усиливают арматурным каркасом.

Этапы создания фундамента:

  • Подготовка траншеи (метр-полтора);
  • Нарезают стержни из арматуры: покороче и подлиннее. Первых делают больше, потому что потом их используют как перемычки;
  • Длинные отрезки фиксируют к боковым сторонам швеллера. Сформируется конструкция, напоминающая скамейку с ножками;
  • Прутки, лежащие друг напротив друга, скрепляют попарно;
  • В яму устанавливают закладную, подгоняют швеллер;
  • Монтируют опалубку и пояс из арматуры;
  • Заливают цементным раствором, утрамбовывают.

Изготовление створки

Чтобы соорудить каркас применяют профильные трубы. Их сечение не меньше 50 на 50 мм. Чтобы створки не перекосило, создают специальную платформу с четкой горизонтальной поверхностью. Определяют широкую, ровную поверхность с едва заметными щелями. На ней раскладывают рейки или бруски. Уровень измеряют лазерным или строительным оборудованием.

Полотно сваривают снизу вверх.

Этапы:

  • Создают наружную раму. Она исполняет роль главного каркаса полотна;
  • К основанию крепят детали заполняющего каркаса. Он нужен для фиксации профлиста, а также каркас повышает жесткость конструкции;
  • Сварочные швы шлифуют, а сами ворота грунтуют;
  • Пульверизатором красят в 2-3 слоя;
  • Воротное полотно обшивают профлистом, который закрепляют метизами.

Инструкция по сборке конструкции

Этапы сборки:

  1. Размечают участок. Обозначают траекторию передвижения полотна вдоль направляющим;
  2. Обозначают место, где будет установлена конструкция и передняя роликовая тележка. Соблюдается незамысловатый принцип – дальность расстояния между опорами влияет на уменьшение нагрузки на подшипники. Но, набор опорного механизма все же монтируют не по краю столба, которые ближе расположен к проезжей части. Расстояние составляет 15 см в сторону перемещения. Так делают, чтобы накатный ролик не выходил на проезжую часть;
  3. Площадки для поддерживания роликов устанавливают в определенных точках. Фиксируют сварочным аппаратом. Только после этого монтируют роликовый механизм;
  4. При установке полотно, направляющую наводят на роликовые детали. Контролируют грамотность монтажа, снимают полотно и тележки;
  5. Подваривают пластины регулировки;
  6. Монтируют обратно стойки и полотно, надежно сваривая конструкцию в закрытом виде;
  7. Проверяют вертикальность положения строительным уровнем;
  8. Накатной механизм монтируют во внутренней части направляющей. Потом его закрепляют метизами. Для большей надежности используют сварочное оборудование.
  9. Сверху на полотне крепят роликовый ограничитель. Шину для поддерживания приваривают. Потом уже проверяют вертикальность расположения конструкции;
  10. Устанавливают нижний улавливатель. Отмечают место его монтажа при запертом сооружении. Его скобу подводят под роликовый механизм, прижимая до абсолютного соприкосновения. Его фиксируют метизами, чтобы его состояние возможно было контролировать в будущем;
  11. При запертой конструкции делают разметки в местах размещения верхнего улавливателя. Его прикрепляют к стойке.

По завершению монтажа регулируют роликовые механизмы, шины и улавливатели. Торцы направляющих оснащают заглушками, а стыки после сварки шлифуют и красят.

Подготовительные работы

Перед подготовительным этапом рекомендуется оценить место установки в целом. Если консольная конструкция ставится вместо старой для начала необходимо оценить состояние опорных элементов. Использовать старые опоры можно только в том случае если они выполнены из кирпичной кладки или железобетона сечением как минимум 20*20 или профильной металлической трубы 60*40 сантиметров

При этом очень важно сохранить вертикаль, а столбы имели очень хорошее основание. Если данные условия не соблюдены необходимо опоры устранить, выполнив возведение новых по всем правилам

Возле основного опорного элемента нужно освободить место для ямы под заложения фундамента. Он будет располагаться впритык к столбу, направляясь параллельно ограждению. Такой ленточный фундамент будет иметь размеры 50 см * 2 метра.

Рекомендуется устройство ворот выполнить также монтаж нового ограждения если состояние старого не совсем удовлетворительно или планируется его замена в ближайшем будущем. выполняя работы одновременно можно сразу выполнить некоторые работы, не повторяя их выполнение потом.

Если планируется при въезде возводить кирпичные опоры стоит сразу позаботиться о закладных элементах. В качестве закладных используется стальные пластины 100*100 мм и толщиной 5 мм. На один опорный столб необходимо использовать три пластины. Верхняя пластина должна располагаться на внутренней части впритык к самому краю. От верха нужно будет отступить 20 сантиметров, нижняя закладная располагается таким самым образом и от нулевой отметки также стоит отступить 20 сантиметров. Средняя закладная располагается строго по центру между верхней и нижней. К ним в последствии будет крепится часть консольных ворот.

Рекомендуется учитывать, что при сооружении шириной проезда принимают размер 4 метра. Производители фурнитуры чаще всего изготавливают комплектующие с учетом 4 метра. Выполняя все работы самостоятельно стоит приобрести готовые наборы фурнитуры.

На подготовительном этапе также стоит определится с тем какое полотно. От этого будет зависеть вес изделия, а также последующий выбор всех комплектующих. Также стоит перед тем как отправится за покупкой необходимых элементов сделать подробный чертеж со спецификацией. Работы подобного рода выполнить самостоятельно есть возможность у каждого, а можно воспользоваться готовыми решениями и найти их в интернете. Такая подробная схема позволит максимально точно просчитать количество необходимого материала, существенно сэкономив свой бюджет на отходах.

Установка зубчатой рейки

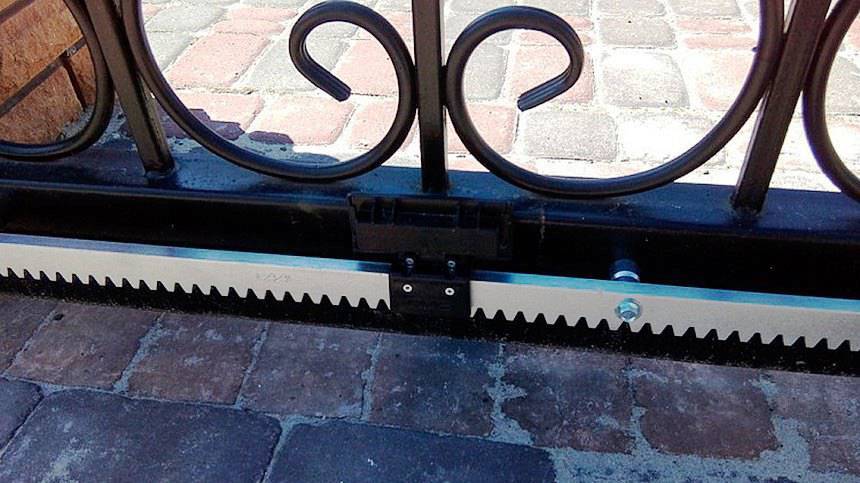

Металлическая зубчатая рейка откатных ворот

Схема установки зубчатой рейки своими руками также достаточно проста. Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Пока она находится в такой позиции. Нужно будет приварить ее крепежные элементы к трубе наружного каркаса. После этого — протянуть ворота за пределы зоны действия установленной рейки и повторить весь вышеописанный процесс. При этом стык между фрагментами рейки должен быть по максимуму незаметным. После того как вся зубчатая рейка будет установлена на свое рабочее место. Все ее крепежные элементы лучше для пущей надежности приварить повторно. Кроме того, между шестеренкой и рейкой нужно будет оставить щель толщиной в 1 миллиметр. Для этого вам нужно будет немного выкрутить болтики на выдвижной рейке.

Чем откатные ворота из профлиста лучше распашных

Если кратко, то откатные ворота:

  • легче автоматизировать;
  • надежнее фиксируются в открытом или закрытом положении;
  • подходят для широких въездов;
  • компактнее;
  • сложнее заблокировать снежными заносами;
  • прочее и надежнее;
  • устойчивее ко взлому.

А теперь — отдельно о каждом преимуществе.

Раздвижные ворота из металлопрофиля открываются, сдвигаясь вбок по направляющей. Поэтому их автоматизация сводится к установке сравнительно простого и очень надежного механизма с зубчатой передачей. Для сравнения, автоматика для распашных ворот ставится на обе створки, и должна быть достаточно мощной, чтобы противостоять ветровой нагрузке. Кроме того, бюджетные модели не рассчитаны на установку на стандартные для нас широкие кирпичные столбы.

Теперь насчет фиксации. В закрытом состоянии на месте откатные ворота из профиля удерживают: две роликовые каретки и верхние ролики с одной стороны, нижний и верхний улавливатель с другой. Эти элементы делаются из толстой стали 3–4 мм и привариваются сплошным швом к опорным столбам и закладной в фундаменте. В открытом положении ворота просто полностью сдвигаются за стену. Поэтому они легко выдерживают штормовые ветра и никогда не закроются в самый неподходящий момент.

Двигающаяся по направляющей створка, удерживаемая в двух точках роликовыми каретками, может быть 4, 5, 6 и более метров в ширину. А откатные ворота на рельсах способны и вовсе перекрыть проезды в несколько полос. Стандарт для распашных ворот — примерно 2 метра створка и 4 метра проезд. На укрепленные петли и усиленные опоры можно повесить створки 2,5 метра, но не более.

Из-за все того же открытия вбок, сдвижные ворота из профнастила практически не занимают места. Для их работы нужна только узкая полоска вдоль забора, что не проблема даже в условиях плотной городской застройки и засаженного растениями палисадника.

По этой же причине открытие и закрытие таких ворот сложнее заблокировать зимой. Во-первых, в зависимости от направления ветра, участок под забором и вовсе может быть свободен от снега, даже если вокруг сугробы. Во-вторых, очистка полосы в 100 мм для движения направляющей и всего проезда для открытия распашных ворот — это принципиально разная по затраченным усилиям работа.

Наконец, одно полотно на мощном каркасе выдерживает значительно большую нагрузку, чем соединенные замком и запорами отдельные створки. Откатные ворота с профлистом в принципе не могут «разболтаться» со временем, что часто случается с распашными при сильных ветрах.

Наконец, каким бы ни был запор на откатных воротах, он всегда на участке: либо створку удерживает двигатель автоматики, либо специальный замок с ригелем в форме крюка, который спрятан за опорным столбом. Конечно, любой замок можно взломать, но в случае с откатными воротами сделать это сложнее.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

  1. Возможность сварки в домашних условиях.
  2. Надежность.
  3. Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

  1. Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
  2. Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
  3. Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

  1. Свободный ход движущихся узлов.
  2. Неограниченный заезд по высоте.
  3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
  4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
  5. Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

  1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
  2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

  1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
  2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
  3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Установка монтажного основания

Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот)

После этого очень важно правильно подобрать месторасположение

Установка монтажного основания и прокладка кабельного канала откатных ворот

В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую  реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине. При необходимости можно подвинуть привод в любую сторону.

Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.

Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).

Подготавливаем закладной элемент

Закладная

Для того чтобы сделать закладной элемент, вам понадобятся:

  • швеллер шириной 18–20 см (его можно заменить уголком тех же размеров);
  • арматура Ø 12–15 мм;
  • сварочный аппарат.

Установка закладной

Закладочный элемент – это конструкция из швеллера и арматуры, которая в будущем устанавливается в траншею и будет забетонирована. Возьмите металлический швеллер и обрежьте его на длину всей траншеи. Если она 2 м, то швеллер должен быть длиной 2 м. После чего к нему надо приварить арматуру, чтобы образовался металлический каркас. Длина прутьев арматуры должна быть больше глубины траншеи на 5–10 см, чтобы ее можно было утопить в грунт. Как именно вы будете приваривать арматуру, зависит от вас, каких-то ограничений здесь нет, ее можно проваривать с шагом в 15 см. Главное, чтобы каркас был прочным, имел вертикальное основание, которое соединяется перемычками.

Вместо арматуры вы можете взять другой вид изделий из металла, к примеру, уголки.

После того как каркас готов, его можно устанавливать в траншею. Но перед этим дно траншеи следует засыпать песком или мелким щебнем и утрамбовать его, сделав подушку для фундамента высотой 5 см. Утопите арматуру так, чтобы поверхность швеллера была заподлицо с дорожным покрытием. При помощи строительного уровня выставите каркас идеально ровно. Если с какой-либо стороны образуется сильный перекос, выньте каркас и досыпьте в то место песка. Если закладная будет выставлена неровно, это будет препятствовать правильному передвижению ворот.

На одном уровне с дорогой

Фундамент должен быть на одном уровне с дорогой. Дорожный просвет может составлять не больше 5 см, чтобы в зимний период у вас не возникали проблемы с использованием.

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота

Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

  1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
  2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
  3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
  4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется

Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
