Особенности и устройство свайно-ростверкового фундамента

Виды

Существуют разные варианты конструкции свайно-ростверковых оснований, различающихся по соответствующим признакам:

  • Материал ростверка. Бывают деревянные, металлические и железобетонные конструкции. Выбор обычно бывает обусловлен весом и размерами постройки, особенностями климата и прочими внешними причинами.
  • Высота конструкции. Различают погруженные в грунт и расположенные на дневной поверхности виды. С точки зрения долговечности и сохранности материалов предпочтительнее внешние конструкции, не имеющие контакта с грунтовой влагой. Погруженные в грунт — только железобетонные варианты, древесина и металл в таких условиях подолгу не служат.

Практика показывает, что погружение бетонной ленты в грунт нецелесообразно. При этом, открытый ростверк образует воздушный холодный зазор под перекрытием первого этажа, что затрудняет подвод коммуникаций и требует устройства специальных гидроизолированных траншей.

Это увеличивает трудозатраты и повышает расход материалов.

Свайно-винтовой

Данный вид весьма распространен при строительстве коттеджей. Элементы для такого основания представляют собой металлические цилиндры с винтовым наконечником, который способствует удобному вводу в грунт.

  • 57 мм под легкие заборы;
  • 76 мм под кладовые, сараи, заборы средней тяжести;
  • 89 мм подходят для устройства фундаментов под одноэтажные дома облегченной конструкции (деревянные, каркасно-щитовые);
  • 108 мм применяют для возведения оснований под одно- и двухэтажные дома из бруса, пено- и газобетона.

Используя эти данные, можно подобрать нужный диаметр, не прибегая к сложным вычислениям.

Расчет свайного фундамента продолжает определение длины рабочих элементов. В данном случае необходимо учитывать плотность грунтов и рельеф местности:

  • Если нет данных геологических исследований, выкопайте 0,5-1 метр земли и посмотрите на поведение грунта: если удалось достичь плотных песков или глины, выбирайте сваи длиной 2,5 м. Если на данной глубине находятся грунтовые воды, торфяник или плывун, с помощью садового бура попробуйте добраться до плотных слоев, а затем по данной глубине определите нужный размер столбов.
  • При колебаниях высот на участке следует определить размер их перепадов. Выбранная при исследовании грунта длина сваи будет располагаться на самых высоких точках. Длину элементов для более низких участков рассчитывайте по принципу «длина верхней сваи + величина перепада высоты + 0,5 м». Как правило, при монтаже разноуровневых оснований высота столбов может не сойтись с расчетной. Тогда лучше срезать лишнее, чем переустанавливать уже заглубленный элемент.

Монтаж ростверка

Применение столбчато-ростверкового фундамента допускает, чтобы ростверк был смонтирован как из монолитного, так и из сборного железобетона. Часто можно услышать разнообразные мнения по поводу того, на каком расстоянии от земли должен непосредственно находиться ростверк. Но глубина его заложения определяется несколькими параметрами. Например, недопустимо монтировать ростверк впритык с уровнем земли, когда на участках преобладаю рыхлые и пучинистые грунты.

Вторым этапом изготавливают металлический каркас, который закладывается в форму и приваривается к концам оставленной арматуры самих опор. Далее заливают раствор, удаляя из него воздух. Когда раствор полностью затвердеет, опалубку снимают, вместе со слоем песка. В результате столбчато-ростверковый фундамент, который может прослужить много десятков лет полностью готов. Самое главное соблюдать все расчеты и требования, особенно когда ведутся изыскания грунтов на участке под постройку.

В каких случаях применяют?

Фундаменты такого типа изготавливают в таких ситуациях:

  1. Подземные воды поднимаются слишком высоко либо требуется сооружение здания в воде.
  2. Деформация грунта происходит неравномерно, почва разнородная.
  3. Территория застройки состоит из торфяника, размытого либо насыпного грунта, присутствуют зыбучие пески.
  4. Если сооружение будет передавать фундаменту существенную нагрузку.
  5. Когда район застройки относится к сейсмически опасной категории.

Сваи в частном секторе используют в таких ситуациях:

  • под гараж, беседку, бытовку или баню;
  • под печь, для выполнения фундамента бани;
  • кирпичный или каркасный дом, а также строение из газобетона.

Рассмотрим подробнее все эти варианты.

Гараж

Сооружать сваи под гаражом целесообразно на слабых грунтах, при высоком подъеме грунтовых вод, а также в иных аналогичных ситуациях. Бытует мнение, что такой тип основания делают там, где укладка обычной бетонной ленты невозможна по ряду причин. Хотя это вовсе не непременное условие.

Стоимость выполнения земляных работ, а также существенные трудозатраты на такое мероприятие, побуждают многих застройщиков обходиться без столь муторной работы. Удобнее и дешевле заказать погружение свай, чтобы прилично снизить затраты на нулевой стадии сооружения гаража.

Кирпичный дом

Даже одноэтажные кирпичные дома являются тяжелым сооружением. Основанием под ними могут быть лишь несколько типов конструкций:

  • бетонная лента;
  • монолитная железобетонная плита;
  • сваи.

Самый выгодный в экономическом плане вариант — первый. Но его разрешено сооружать только на устойчивом грунте, который встречается нечасто. По надежности на первом месте монолитная плита, хотя она и самая дорогая, поскольку требует множества материалов для обустройства.

Постройка из газобетона

Блоки газобетона необходимо укладывать на плоское и твердое основание, поэтому для дома из такого материала требуется бетонный фундамент. Им может быть монолит либо лента, но вполне подойдет и бетонный ростверк, закрепленный на сваях.

Более подробно читайте здесь.

Каркасное сооружение

При использовании забивных либо винновых свай ростверком становится брус, уложенный на оголовки столбов. Подробнее можно узнать тут.

Беседка

Металлические сваи — прекрасный вариант фундамента для беседки. Их монтируют, когда грунт на участке нестабилен. Подробности — в этой статье.

Печь

Фундамент, на котором возводят печь, обязан быть устойчивым и не бояться сезонного пучения. Подойдут винтовые сваи. Подробности — в этой статье.

Бытовка

Под бытовкой нередко монтируют винтовые сваи. Благодаря этому нижняя поверхность конструкции становится приподнятой над влажным грунтом, гарантируя невозможность развития коррозии. Подробнее читайте тут.

Баня

Выгодней использовать винтовые опоры. Кроме того, свайно-винтовое основание существенно укрепляет банную конструкцию, оно делает фундамент прочным и максимально устойчивым. Подробнее читайте здесь и тут.

Об установке теплицы на сваи расскажет эта статья, сооружения из поликарбоната — в этой. Виды и стоимость свай для теплицы рассмотрены в этой статье, о применении свай для строительства террасы читайте тут.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

  1. Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

    Бурим сваи и вставляем асбестоцементные трубы под сваи

  2. Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

  3. Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

    Вяжем арматуру под сваи

  4. Сделать опалубку для ленты.

    Собираем опалубку

  5. Уложить арматуру ростверка и залить ее бетоном.

    Арматура не должна касаться краев опалубки

    Заливаем

  6. Выполнить гидроизоляцию.

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

  1. Тип и вес сооружения.
  2. Несущую способность опоры.
  3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

  • Ø57 мм – заборы из сетки, легковесные конструкции;
  • Ø76 мм – тяжелые ограждения из кирпича и профнастила;
  • Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
  • Ø108 мм – малоэтажные дома, дачи, бани, ангары;
  • Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

  1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
  2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

  • лопастные;
  • спиральные;
  • комбинированные.

По способу изготовления наконечников:

  • литые;
  • сварные;
  • кованные.

По способу нанесения антикоррозионного покрытия:

  • нанесение обмазочных материалов;
  • холодное оцинкование;
  • горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

  • длина трубы – от 1 м;
  • диаметр сечения – от 57 мм;
  • толщина стенки трубы – от 3,5 мм;
  • толщина лопасти – 4–5 мм;
  • диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунтаНесущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 мдлина столба – 2,5 мдлина столба – 3м
Пластичные глины3,74,45,0
Полутвердые глины4,75,46,0
Суглинки, супеси3,74,55,0
Пески средней фракцииНе используются9,510,5

Технология арматурного каркаса ленточного ростверка

Достоинством свайного фундамента является опирание на пласты с гарантированно высокой несущей способностью. Например, если для ленточного фундамента на насыпных, подрабатываемых, болотистых почвах потребуется огромный бюджет, чтобы пройти их насквозь, сваи обойдутся в 10 – 15 раз дешевле. Однако на них сложно опереть мелкоформатные стеновые материалы, поэтому оголовки связываются монолитными балками, на которых кладка или венцы сруба возводятся без проблем.

Общим у ленточного фундамента и ростверка является только чертеж, эксплуатационные характеристики разные:

  • вертикальный изгибающий момент в лентах, опирающихся на грунт всей подошвой – явление крайне редкое, у ростверка – это норма;
  • грунты при вспучивании стараются порвать, вытолкнуть ленту МЗЛФ на поверхность, балки на сваях отделены от земли 15 – 20 см воздушной прослойкой или пенополистиролом, воспринимающим указанные нагрузки на себя;
  • поэтому лента армируется в обоих поясах одинаково, в ростверке усиливается нижний слой арматуры, верхний – над ними (только в зонах растяжения, с которым бетон справиться без растрескивания не может).

Поэтому специалисты рекомендуют создавать арматурный каркас исключительно из стальных стержней 8 – 14 мм периодического сечения (в продольном направлении), прутков 6 – 8 мм гладкого сечения (хомуты, поперечные, вертикальные скобы).

Оптимальным вариантом является класс А400 (старая маркировка А3). Что полностью соответствует указаниям СП 24.13330 (фундаменты свайные), СП 63.13330 (ж/б, бетонные конструкции).

Продольное армирование аналогично ленточному фундаменту, для придания каркасам пространственной геометрии так же применяются прямоугольные хомуты. Однако в зонах растяжения, прочих ответственных местах добавляются поперечные вертикальные стержни. Стыки свайно-ростверкового каркаса обвязываются проволокой или стыкуются сваркой (только для арматуры с буквой С в маркировке).

Предлагаем ознакомиться Как правильно установить котел в бане

Без профессионального образования и знания специальных программ индивидуальному застройщику сложно правильно рассчитать сечение и количество продольных стержней. Простейшим вариантом будет воспользоваться инструментом «АРБАТ» вычислительного комплекса Scad Office с максимально простым интерфейсом:

  • в отличие от свай ростверк рассчитывается по изгибающим моментам, на продавливание, прорезающие усилия;
  • арматурный каркас изготавливается из продольных прутков 8 – 16 мм;
  • в отличие от ленточного фундамента, кроме хомутов добавляются вертикальные прутки возле каждого продольного стержня.

Технология укладки стандартная, продольные прутки обвязываются хомутами или привариваются к ним. Затем арматурный каркас укладывается в опалубку на нижние прокладки из бетона, пластика (обеспечение защитного слоя), по месту в него добавляются элементы усиления (вертикальные стержни).

В проектах коттеджей с бетонными или кирпичными стенами может использоваться двурядное расположение свай. Поэтому для ленточной части свайного фундамента может добавляться расчет в поперечном направлении, поскольку крутящие моменты возникают и там, иногда превышают величину продольных. Арматурный каркас в некоторых случаях усиливается стержнями 14 – 16 мм с шагом 20 см.


Неправлильное армирование ростверка.

  • не соблюдаются защитные слои со всех сторон ленты, арматура соприкасается с опалубкой сваи;
  • армирование углов должно выполняться по специальным схемам, а не просто изогнутыми прутками;
  • отсутствуют бетонные, пластиковые прокладки;
  • армопояс смещен относительно центра сваи;
  • вместо среднего пояса, никаких нагрузок не воспринимающего, следовало бы усилить верхний/нижний уровни более толстой арматурой свайного фундамента или добавлением дополнительных прутков (этот вариант предпочтительнее);
  • неправильная связь арматурных каркасов сваи и ростверка.

Технология строительства свайно-ростверковых фундаментов

  • Свайно-ростверковый фундамент в разрезе Проведение подробных изыскательных работ, в результате которых нужно получить подробную информацию о типе почвы и глубине заложения водных горизонтов;

  • Разработка проекта основания, где сразу будут предусмотрены расчеты допустимых нагрузок на каждую опору, глубина их заложения, а также тип ростверка;
  • Монтаж опор. Если в проекте четко указано, какой тип опор нужно использовать, то и технология их установки уже предусмотрена. Бывает, что при возведении небольших зданий на сваях сделан только расчет нагрузок. Тогда строитель сам определяется с типом свай и часто используется винтовые или инъекционные опоры, которые легче монтировать.
  • Установка ростверка с дальнейшим его армированием;
  • Обустройство цоколя, проведение гидроизоляционных и теплоизоляционных работ внутренней части пола.

Как правило, ключевым фактором при выборе типа и длины фундамента будет глубина заложения нижней кромки основания.

При расчете нагрузок берется во внимание масса несущих стен и перекрытий, масса возможных сезонных нагрузок, полезные нагрузки от мебели и полученный результат умножается на коэффициент 1.3

Расценки

Построить фундамент на буронабивных столбах можно своими руками, что позволяет существенно сэкономить. Однако ошибки при реализации технологии непременно скажутся на надежности силовой конструкции и долговечности самого сооружения. Не имея опыта в фундаментных работах, а также в проектировании подобных сооружений, стоит доверить работу профессионалам.

Также необходимо учитывать, что своими руками удобно закладывать опорные элементы диаметром до 300 мм и глубиной до 1,5–2 м, что обусловлено возможностями ручного бура и простейшими установками для устройства шурфов.

Среднерыночные цены на работу подрядчиков представлены в таблице ниже:

Диаметр сваи, ммСтоимость работ, руб./м
1501980
1802150
2002230
2202400
2502450
3002300
3203220
3503450
4003700
4263900
4503950
5004210
5304375
5504450
6005280
6205450
8006435
10007410
12009550

Стоимость закладки буронабивных свай будет определяться объемом и сложностью работ, а также особенностями технологических процессов (закладные или извлекаемые обсадные трубы, расширенная пята или одинаковое сечение по всей длине сваи и т.д.).

Дополнительная информация о возведении основания на буронабивных сваях

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Разновидности свай для индивидуального строительства

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы

Сваи, используемые в индивидуальном строительстве в качестве основания дома, который возводится в ослабленном грунте, – это длинные заострённые или с пятой конструкции. Они могут изготавливаться из металла, бетона, древесины. Сечение сваи может быть круглым или квадратным. Конструкция может заглубляться в готовом виде или собираться непосредственно в почве.

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы. В индивидуальном строительстве свайный фундамент используется в следующих случаях:

  • Для возведения домов на территории с высоким УГВ.
  • Если верхний слой почвы на участке – это торфяник или плывун со слабой несущей способностью. Тогда сваи заглубляют до нижних более плотных слоёв породы.
  • Если глубина промерзания почвы более 2 метров.
  • При строительстве на склонах с резким крутым рельефом.
  • Если конструкции дома имеют значительный вес (более 350 т), то целесообразно выполнить фундамент на сваях.

Сваи с заострённым концом забиваются в подвижный грунт при помощи специального молота, пока не достигнут плотной породы. Винтовой фундамент делается на сваях, один конец которых имеет специальный винт. Для монтажа этой конструкции используется специальный ключ. Если сваю нужно изготовить прямо в грунте, то в породе бурится скважина, которая потом армируется и бетонируется.

Необходимая длина сваи высчитывается проектировщиками в зависимости от нагрузок и особенностей местности

Сваи могут отличаться по материалу, из которого они выполнены, форме, способу изготовления и погружения в грунт.

По способу заглубления выделяют следующие виды свайных изделий:

  1. Забивные конструкции погружаются в землю без выемки грунта. С этой целью используется специальная техника (вибровдавливающие и погружающие устройства).
  2. Набивные железобетонные и бетонные изделия монтируются путём заливки бетона в заранее пробуренную скважину.
  3. Железобетонные буровые сваи устанавливаются в пробуренные скважины.
  4. Винтовой фундамент делается из свайной конструкции с винтом на конце. Она закручивается в породу при помощи строительной техники. Очень часто для облегчения монтажа используется специальный ключ.

Свайный фундамент различается и по характеру работы:

  1. Свайные изделия в роли стоек передают давление от дома на прочный несущий грунт, находящийся под слоем рыхлой ослабленной породы. Эти конструкции имеют гладкую поверхность, которая плохо сцепляется с породой. Поскольку 80 % нагрузки передаётся на основание таких свай, они имеют широкую пяту в нижней части для восприятия нагрузки. Сюда относятся изделия ТИСЭ с уширением в нижней части и конструкции, бетонирующиеся в обсадной трубе или скважине (однако в этом случае конструкция теряет 20 % прочности). Эти изделия практически не подвержены осадке.
  2. Свайные конструкции висячего типа передают часть нагрузки на окружающий их грунт за счёт силы трения. Эти изделия имеют неровную поверхность, которая помогает им цепляться за грунт по всей их длине. К таким конструкциям можно отнести буронабивные сваи, когда бетон просто заливается в пробуренную скважину. В этом случае 60-70 процентов несущей способности обеспечивается за счёт неровных боковых поверхностей. Такие конструкции используются при высоком расположении грунтовых вод, при необходимости сократить объёмы земляных работ, при наличии под слоем рыхлой породы более плотного грунта, который не настолько сильный, чтобы удержать сваи-стойки.

В зависимости от материала сваи бывают:

  • Бетонные или железобетонные. Цена таких конструкций невысока, к тому же они долговечные и могут изготавливаться прямо на месте при наличии специальной техники. Для изделия используется бетон М 200 и выше.
  • Стальные элементы выполняются из труб и прокатных стальных профилей. Однако такие конструкции нуждаются в антикоррозийном покрытии, специальной технике для монтажа свай длиннее 3 м. Цена таких конструкций значительная из-за большого расхода материала.
  • Деревянные конструкции делаются из бревна диаметром 220-340 мм, их длина доходит до 8,5 м. Обычно используются ошкуренные брёвна из древесины хвойных пород. Такие конструкции практически не используются в наших широтах из-за сильной подверженности гниению. Однако современные препараты против гниения способны значительно улучшить ситуацию.

Технология армирования свайного ростверка.

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн ). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Армирование пересечений лент ростверка свайного фундамента чертеж.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

Усиление фундамента методом уплотнения почвы

Когда почва под опорами теряет несущую способность, ее необходимо укрепить. Для этого существует несколько методов, наиболее простым является замена просевшего грунта. Укрепление может осуществляться еще и методом подкапывания опор до нижней конической части. При этом почву можно уплотнить методом заливания цементной смесью или силикатной смолой.

Усиление свайного фундамента, установленного на глинистом грунте, осуществляется методом нагнетания в грунт вокруг опор карбамидной смолы. Усиление почвы проводится через погруженные инъекторы, с помощью которых нагнетается смола с двух сторон по очереди заходами снизу вверх.

Как подобрать сваи

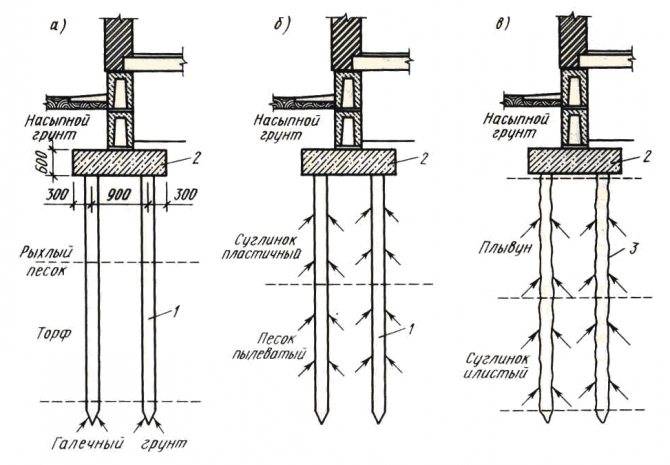

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

  • Материал;
  • Способ производства;
  • Форма и размеры продольного, поперечного сечения;
  • Метод погружения в почву;
  • Степень защиты от внешнего воздействия;
  • Несущие характеристики опор.

Проектирование и расчет

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

  • массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
  • опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
  • размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Какими бывают ростверки

Материалом для ростверка могут служить металлические балки, дерево и железобетон. Швеллеры и двутавры обладают великолепной прочностью, но они тяжелы, дороги и не слишком удобны при установке на оголовки разноуровневых свай. Бревна и брусья из древесины выполняют функцию нижнего венца деревянного дома. Сборные конструкции поставляются уже готовыми и требуют лишь монтажа их в проектное положение.

Монолитный железобетонный ростверк считается универсальным и технологически удобным. В отличие от сборных балок, он не предполагает присутствия на строительной площадке подъемных механизмов, выполняется в различной конфигурации в виде плит или лент, может иметь нестандартные размеры, изгибы и преломления. В зависимости от конструктивных особенностей сооружения и грунтовых условий, ростверки бывают:

  • высокими;
  • низкими;
  • заглубленными.

Прочность и долговечность монолитного ростверка обеспечивает правильно подобранный и установленный арматурный каркас. Для возвышающейся над поверхностью грунта конструкции требуется установка более усиленного металлического каркаса, чем для ростверка, опирающегося на грунтовую подушку.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
