Всё о устройстве и конструкции вальмовой крыши + вентиляция мансарды и чердака четырехскатной кровли

Распространенные разновидности крыш в вальмовом исполнении

Каркас вальмовой крыши может иметь различное исполнение. От его формы зависит внешний вид всей конструкции. Она также влияет на классификацию таких крыш. Их форма зависит от конструктивных особенностей стропильной системы.

Классическое исполнение крыши вальмового типа

Этот вариант уже упоминался. Высота свесов такой крыши одинаковая по всему периметру. При этом угловые ребра, которые имеют диагональное расположение, опираются на коньковую балку. Фронтонные части крыши создаются в форме треугольников, а боковые стороны имеют вид трапеций.

Шатровое исполнение крыши вальмового типа

У этого варианта отсутствует коньковая балка. Из-за этого все угловые ребра соединяются в одной самой высокой точке. На диагонально расположенные элементы конструкции опираются рядовые стропила, имеющие меньшую длину.

Вальмовая шатровая кровляИсточник krasnyjdom.com

Шатровая крыша обычно создается на домах с квадратной коробкой. Эта разновидность кровли вальмового типа отличается сложным устройством конькового узла.

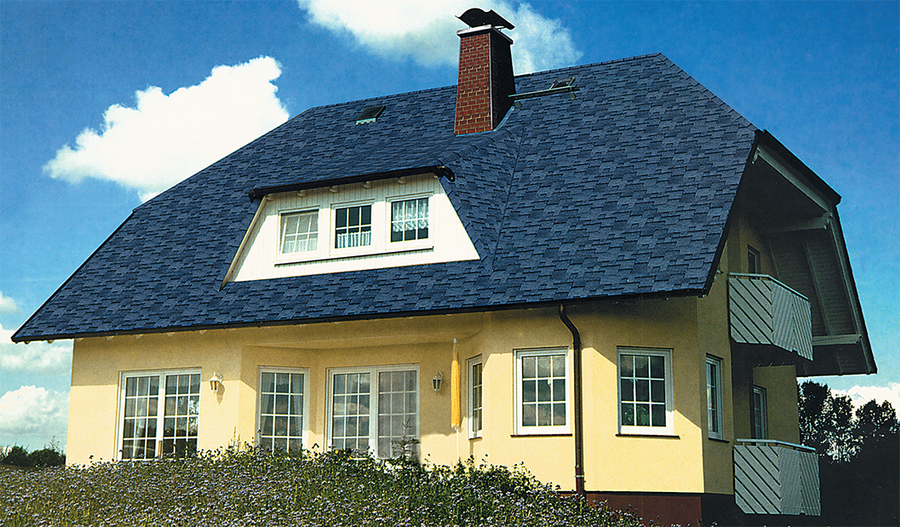

Полувальмовое исполнение крыши

Эта разновидность конструкции отличается наличием фронтонов. Они располагаются вертикально и позволяют выполнить монтаж стандартных окон.

Существуют голландские полувальмовые крыши. Они отличаются наличием над каждым из фронтонов треугольного ската.

У полувальмовой крыше в датском исполнении отсутствуют кровельные поверхности в виде треугольников. Все четыре ската у такой конструкции имеет трапециевидную форму. При этом верх торцевых наклонных поверхностей является нижней гранью фронтонов. У датской полувальмовой кровли все четыре свеса располагаются на одном уровне.

Ломаная крыша вальмового типа

Устройство вальмовой кровли в таком исполнении требует больше всего времени и средств. Ведь она отличается наиболее сложной конструкцией, потому что все ее скаты создаются с разной площадью. При этом они еще имеют различный наклон.

Дом с вальмовой ломаной кровлейИсточник spb-vertikal.ru

Такую разновидность кровли еще называют мансардной крышей с четырьмя скатами. Благодаря ломаной конструкции удается рационально использовать пространство под кровлей путем обустройства одного или несколько жилых помещений. Получается даже создать в доме еще один полноценный этаж. Кроме того, постройка приобретает оригинальный внешний вид.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

  7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Вентиляция утепленной крыши

Совершенно другое дело, если ваш чердак теплый. В этом случае под кровлей будет смонтирован слой теплоизоляционного материала. Такой пирог нужно вентилировать по-другому. Воздух должен проходить между слоем утеплителя и гидроизоляции. Для этого создается свободное пространство не менее 2-3 сантиметров. При этом стоит учитывать особенности теплоизоляционного материала. Например, слой минеральной ваты со временем может увеличиться почти на 20 процентов.

Такой зазор обеспечивается самими стропилами. Утеплитель укладывается между ними так, чтобы его верхний край не доставал до верхней границы стропил. Если сделать так не удается, то делают наращивание при помощи реек. Приток воздуха так же, как и в случае с холодным чердаком обеспечивается через карнизные отступы. Здесь устанавливаются специальные перфорированные софиты.

Вся эта работа довольно трудоемкая, особенно если крыша имеет сложное строение. Поэтому сегодня все чаще прибегают к другому способу обеспечить вентиляцию крыши. Для этого применяют современный материал – диффузионную или паропроницаемую мембрану. Ее просто настилают поверх теплоизоляционного слоя

Мембрана пропускает влагу только в одну сторону, поэтому ее важно просто правильно смонтировать

Вентиляция теплого чердака – это сложная работа. Необходимо по всей площади кровли обеспечить наличие зазора (в 2-3 сантиметра) между слоями утеплителя и гидроизоляции. Делается это путем наращивания стропил или создания дополнительной обрешетки. Можно использовать и современный материал – диффузионную мембрану. Которая, обеспечить удаления влаги из утеплителя. Но такой материал стоит недешево, поэтому нужно быть готовым к дополнительным расходам.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.

Первые этапы строительства выглядят следующим образом:

  • Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая – по центральной линии внутренней несущей стены. Третья – вровень с внутренней поверхностью фронтонов.
  • Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
  • Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.
  • Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Необходимость обустройства вентиляции в постройках из брусьев

Современные здания из древесины отличаются от возведенных ранее отсутствием зазоров между соединениями в стенах. В первую очередь строители заботятся о сохранении тепла и недопущении появления сквозняков.


благодаря плотному взаимному прилеганию деталей дома становятся практически герметичными

Нужна ли вентиляция в деревянном доме? Подобный вопрос часто задают домовладельцы частных строений. Без притока свежего воздуха наблюдается застой воздушных потоков в пространстве жилища. Деревянные постройки нуждаются в оборудовании вентиляции.

Выбор подходящей системы (принудительного либо естественного вида) осуществляется хозяевами, так как они лучше всех знакомы с конкретными условиями пребывания в своем жилище.

Система с одним вентилируемым зазором

В зависимости от конструкционных особенностей кровли, для обустройства вентилируемого карниза используют следующие методики:

  1. 1. Установку софитного устройства — специальной системы зазора между настилами карнизов и стеновыми конструкциями.
  2. 2. Установку вентиляционных решеток в зазоры.
  3. 3. Установку специального материала с продухами над карнизными свесами.

При обустройстве ендовы нужно придерживаться нескольких правил. Как считают эксперты, этот процесс считается наиболее сложным, что объясняется спецификой самого устройства. Зачастую его называют «разжелобком кровли», который используется при коротком карнизном свесе или монтаже нескольких зазоров вентиляционной системы.

При экстремальных условиях по всей ендове размещают детали аэрации воздуха. Метод характеризуется особой эффективностью при наличии острого наклона крыши. На плоских конструкциях нужно дополнительно устанавливать вентиляторы, инерционные турбины и высокие вентиляционные насадки. К сожалению, этот способ обустройства вентиляции не обрел широкой популярности из-за сложности монтажных работ, высокой стоимости оборудования и необходимости оплачивать расходы электрической энергии.

Карнизный узел. Правильная вентиляция кровли.

При обустройстве вентиляционной системы односкатной крыши стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла крыши.


Вентзазор проектируется еще при разработке модели кровли

Согласно СНиП II-26-76:

  • высота зазора составляет не более 5 см, увеличение показателей которой может привести к образованию турбулентности, что существенно снизит воздухообмен;
  • при длине покрытия более 10 м требуется принудительная вентиляция;
  • отверстия вентиляционной системы должны быть надежно защищены от попадания мусора.
