Всё о стропильной системе полувальмовой крыши + схема пошагового монтажа

Разновидности

Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:

1. Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
2. Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.

Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.

Классификация видов

Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.

Классическая

Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.

Так классическая вальмовая крыша выглядит на фото:

Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.

Полувальмовая

Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам. Половинчатая вальма располагается сверху фронтона или снизу от него.

Голландская

Под укороченным треугольным скатом удобно разместить балкон или террасу.

Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.

В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

Фото стропильной конструкции голландской крыши:

Датская

Треугольный скат разделен на две части. Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.

Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.

Шатровая

Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8.

Такая система отлично подходит для укрытия домов квадратной формы, где все стены равны друг другу. Часто используются при строительстве беседок.

Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.

При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.

Ломаная мансардная

Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы. Все скаты разной площади, под разным углом.

Так выглядит ломаная крыша:

В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.

У висячих стропил отсутствует опоры внутри. Они опираются на внешние опоры. У наслонных внутренняя опора есть.

Многощипцовая с двухскатной системой

Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.

Стропильная конструкция многощипцовой имеет вид множества двухскатных элементов треугольной формы. Вид напоминает комбинация шатровой и двухскатной крыши. Стропила опираются на коньки.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

• во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
• во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
• также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
• еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
• полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова

Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Полувальмовая крыша – что это такое?

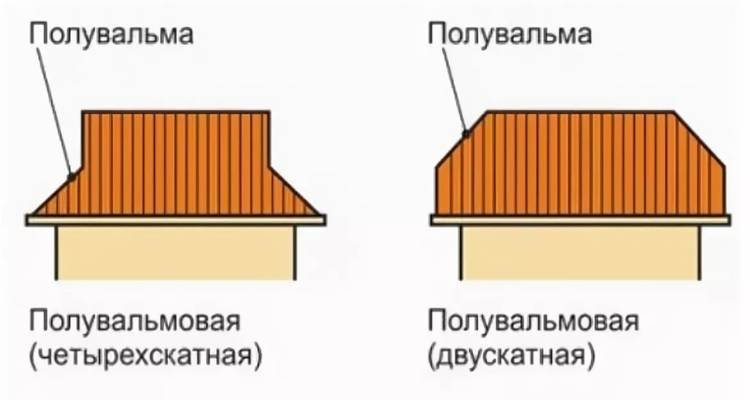

Условно эти крыши делят на два вида: двухскатные и четырехскатные, но скатов, тем не менее, в обоих случаях четыре.

Полувальмовая двухскатная крыша – отдаленная родственница вальмовой (датской).

У вальмовой конфигурация проще: два боковых ската выполнены в виде трапеций, два торцевых – в виде равнобедренных треугольников. Отдельный случай – вальмовая крыша шатровая: у нее конька нет, все скаты – равнобедренные треугольники, которые сходятся вершинами в одной точке.

У полувальмовой торцевые скаты укороченные, не доходят даже до середины бокового ската. В анфас такая крыша выглядит как маленький треугольник, а в профиль – как трапеция со срезанными верхними углами. Под полувальмой расположен фронтон, как у обычных двухскатных крыш.

Полувальмовая четырехскатная. Здесь торцевой скат начинается не от конька, а от середины бокового ската и продолжается до линии карнизного свеса. Над ним вертикальная стена. У этих крыш вальмы выполнены в виде трапеций.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

• во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
• во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
• также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
• еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
• полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова

Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Монтаж

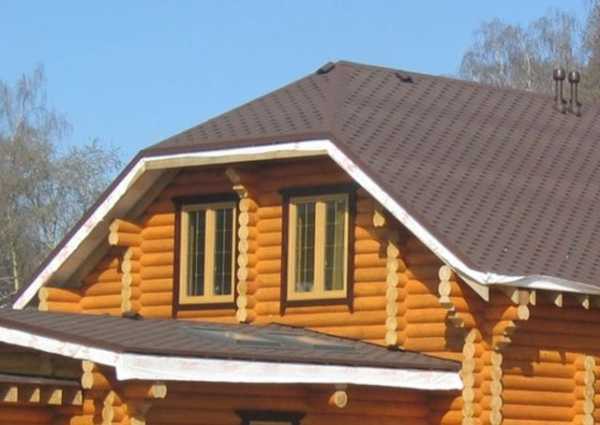

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

1. Обработка древесины.
2. Установка мауэрлата.
3. Монтаж стропил.
4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

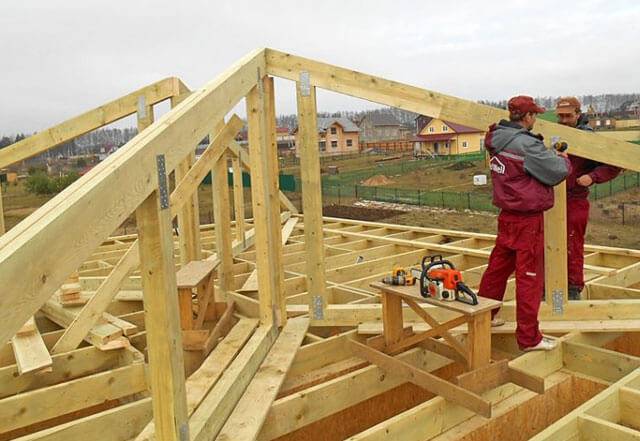

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха

Это важно для сохранности деревянных конструкций

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

• обрешетку;
• пароизоляцию с применением пленки покрытой фольгой;
• гидроизоляцию с применением рубероида;
• утепление минеральной ватой;
• укладку материала кровли.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры

Важно! Полувальмы достаточно эффективно отражают напора ветра. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Устройство полувальмовой кровли

Основные составляющие кровли Полувальмовая крыша – сложная конструкция из множества элементов, соединив которые получается кровля с нужными практическими и эстетическими параметрами.

Она состоит из:

• системы стропил;
• мауэрлата;
• утеплителя;
• гидроизоляции;
• кровельного материала.

Первые два являются несущей конструкцией, от показателей которой зависят прочностные характеристики кровли.

Стропильная система

• полуноги;
• упоры;
• ноги;
• подкосы;
• обрешеточный каркас;
• коньковый брус;
• ригели;
• ендовы;
• дополнительные элементы для укрепления.

Стропильная система требует четкого расчета специалистами. Сооружение возможно, если есть правильно составленный чертеж.
