Важность определения вида котлована для строящегося объекта

Нормативная база

Следует сразу отметить, что в российском законодательстве на федеральном уровне понятие земляных работ нормативно не
определено, что создает сложности в разработке нормативной базы по технике безопасности для данного вида работ. Все
регулирование осуществляется на региональном уровне. Например, в Москве и Московской области к земляным работам
относят любое вскрытие грунта на глубину более 30 см или создание насыпи высотой от 50 см. К этой же категории
относится и забивка свай в грунт.

В зависимости от профиля и характера работ, особенностей выполнения заданий можно говорить о нормативной базе,
касающейся различных ситуаций. Базовые требования установлены в основном (как это принято считать) документе
«Безопасность труда в строительстве. Часть 2. Строительное производство. СНиП 12-04-2002». Если речь идет конкретно
о применении спецтехники, механических и гидравлических приспособлений, то это ГОСТ Р 12.3.048-2002 «Система
стандартов безопасности труда (ССБТ). Строительство. Производство земляных работ способом гидромеханизации.
Требования безопасности». В случаях, когда работы производятся в сложных условиях (котлованах, на глубинах более 2
м), следует руководствоваться положениями п. п. 20.2 — 20.5 «ПОТ РО 14000-005-98. Положение. Работы с повышенной
опасностью. Организация проведения».

При подготовке к земляным работам необходимо не только согласование, но и получение ордера, что регламентировано
Постановлением Правительства РФ от 30.05.2014 N 496 «О внесении изменений в Постановление Правительства Российской
Федерации от 27 сентября 2011 г. N 797». Данное постановление передает региональным и муниципальным органам
исполнительной власти полномочия на выдачу разрешающих документов.

Помимо общего законодательного и нормативного регулирования действуют нормы и правила, которые необходимо соблюдать
при работах в непосредственной близости к коммуникациям и инженерным сетям или их пересечении. Для каждой отрасли
действуют свои нормы — они обязательно должны быть учтены. В зависимости от типа работ требования техники
безопасности бывают:

  • общестроительного профиля (для всех видов объектов и работ);
  • для работ, связанных с сооружением, ремонтом и реконструкцией жилых и промышленных зданий и сооружений,
    производственных объектов;
  • для работ дорожного профиля в городах и на улицах;
  • для работ, связанных с ремонтом тепломеханических систем, отопления и электрогенерации;
  • для работ на газопроводах и вблизи объектов газораспределительного назначения;
  • для работ на линиях проводной связи;
  • для работ с электроустановками и сетями электроснабжения, ЛЭП.

Самое сложное – учитывать необходимые нормы и регламенты, не имеющие прямого отношения к строительству. Это относится
и к регулированию техники безопасности при выполнении работ на объектах водоснабжения, в природоохранных зонах. При
планировании подобных работ и подготовке персонала необходимо организовать изучение и дальнейшее соблюдение условий
допуска, согласования в конкретных условиях.

Типичные ошибки

Чаще всего при обустройстве крепления котлована появляются сложности, которые трудно устранить. Поэтому следует заранее позаботится о соблюдении требований строительных норм и правил:

  1. Иногда, после установки шпунта, обнаруживается, что глубина его погружения не соответствует проектной. Это приводит к уменьшению устойчивости конструкции, что повышает опасность обрушения стенок котлована. В таком случае необходимо вынимать шпунт и монтировать его заново.
  2. Щели между соседними элементами ограждения – нет прочного соединения замка. Это приводит не только к ухудшению гидроизоляции объекта, но и снижает прочность ограждения. Устранить недостаток можно, переустановив элементы ограждения.
  3. Как правило шпунт проникает в почву на несколько метров глубже того уровня, где обустроено дно котлована. Это представляет опасность, если под котлованом находятся коммуникации или конструкции, о которых неизвестно строителям.

    Если до начала работ изыскания были проведены недостаточно хорошо, то это может привести к серьезной аварии следствием которой могут стать ощутимые финансовые потери.

Необходимость исправлять ошибки может значительно повысить расходы на строительство, а значит каждый этап работы необходимо тщательно готовить. Также следует ответственно подходить к выполнению всех технологических операций установки шпунтового ограждения котлована.

Этапы проведения строительной работы

Чтобы проводить строительную операцию, необходимо воспользоваться рабочими чертежами, придерживаться инструкций и технических правил.

Конструктивные подходы засыпки, по особенностям, индивидуально решаются в каждом конкретном случае и определяются подрядной бригадой:

обозначается объем работ;
рассматриваются условия строительства, грунт;
изучаются подъездные пути (если работы будут осуществляться с помощью техники), обращается внимание на погодные условия.

Далее разрабатывается технологическая карта по формуле для объема дренирующего грунта:

Строительные и монтажные работы прорабатывает технолог по формуле:

Чтобы определить нужную плотность грунта при засыпке углублений ямы или котлована, в проекте указываются данные по исследованию грунтовой смеси в лабораторных условиях, с помощью метода стандартного уплотнения.

Такой способ устанавливает оптимальную влажность и максимальную плотность, которая должна быть не менее показателя – 0,95.

Расчет объема работ по обратной засыпке траншеи определяется по следующей формуле:

Затем этапы работ отсыпки включают в себя следующую последовательность.

  • Проведение подготовительных работ:
    1. удаление избыточной влаги в котловане;
    2. заливка бетоном фундамента, и проверка его на прочность;
    3. выполнение гидроизоляции стен котлована;
    4. уборка строительного мусора;
    5. окончание объема монтажных работ;
    6. расчет необходимого количества строительной смеси для засыпки. Объем грунта для засыпки углублений в котловане определяется как разность между объемом выемки и монтируемых фундаментных блоков.
  • Подвоз и разгрузка строительного материала.
  • Послойное засыпание и уплотнение грунта.
  • Заливка цементным молочком (при необходимости).
  • Проверка выполненной работы и ее сдача.

Пример исполнительной схемы обратной засыпки котлована можно скачать здесь.

Общий пошаговый порядок проведения обратной засыпки котлована можно представить в виде схемы:

Выполнение работ с помощью транспортных средств (например, экскаватора) указано в документе ТТК 01.09.01.  документе.

Скачать типовую карту можно здесь.

С техническими рекомендациями по производству можно ознакомиться на тут.

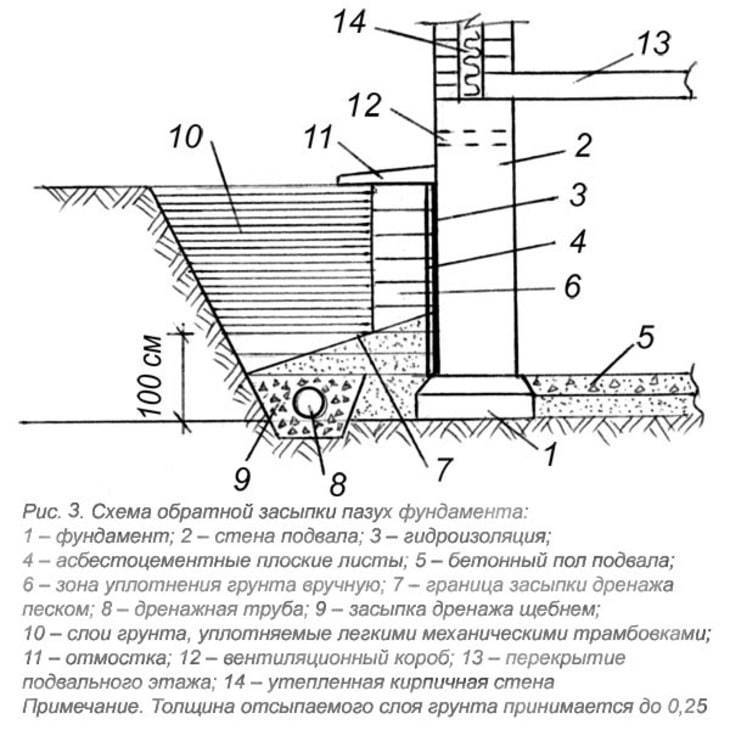

Засыпка углублений требует соблюдения технических условий и последовательности действий.

Более детально ее можно описать так:

  • Увлажненный грунтовой материал насыпают не весь сразу, а постепенно, распределяя его по всему периметру.
  • Каждый тонкий предыдущий слой хорошо трамбуется, он не должен быть более 20 см, поэтому его считают тонким.
  • Укладка каждого слоя сопровождается проливкой цементного молочка.
  • Затем снова насыпается следующий слой и утрамбовывается, пока не будут достигнуты показатели (высота) засыпки грунтовой смеси.
  • Окончание уплотнения проводится с помощью виброплиты – современного строительного механизма.

При устройстве вентиляции, материал насыпают на 30 см ниже предполагаемых отверстий.

При выполнении задачи по засыпке пазух важно придерживаться также следующих правил:

Начинать процесс нужно только тогда, когда готов фундамент, окончены работы по установке гидроизоляции и монтажу плит для перекрытия.
Ручной способ используется в любом случае, после механического.
К кромке откоса от фундамента нужно двигаться постепенно, соблюдая меры предосторожности.
Любой используемый грунтовый материал подлежит обязательному уплотнению.
Виброплита всегда применяется в конце процесса.
Во время засыпки, для избежания повреждения гидроизоляционного слоя, его прикрывают плитами из асбоцемента.
При послойной утрамбовке, толщина используемого грунтового слоя не должна превышать 0,25 м.
Верхнюю прослойку почвы трамбуют до уровня устройства отмостков.
Перед укладкой коммуникационных труб, под них нужно насыпать подушку 0,3 м из песка или гравийных смесей, не применяя утрамбовку. Затем сверху укладывают выбранный грунтовый слой, и хорошо уплотняют.. Чтобы максимально эффективно и правильно провести данные строительные работы, необходимо подробно изучить требования к строительным нормам, и следовать им при каждом этапе

Соблюдение правил гарантирует качество и целостность основы – фундамента, а значит и всей будущей постройки

Чтобы максимально эффективно и правильно провести данные строительные работы, необходимо подробно изучить требования к строительным нормам, и следовать им при каждом этапе. Соблюдение правил гарантирует качество и целостность основы – фундамента, а значит и всей будущей постройки.

Котлованы для разных типов фундаментов

Строительство любого здания начинается с закладки фундамента, от которого зависит долговечность объекта. Поэтому к проектированию основы строения необходимо отнестись ответственно: даже незначительная ошибка, допущенная на этом этапе, может существенно сократить срок службы здания. При определении наиболее оптимальной конструкции фундамента учитывается величина нагрузки строящегося объекта (его габариты, используемый стройматериал), качество грунта (глубина залегания подземных вод, сыпучесть, точка промерзания). Одним из важнейших мероприятий в процессе закладки фундамента является разработка котлована.

Соотношение понятий “недвижимость” и “объект капитального строительства”

В соответствии со ст. 130 ГК РФ к недвижимым вещам (недвижимое имущество, недвижимость) относятся земельные участки, участки недр и все, что прочно связано с землей, то есть объекты, перемещение которых без несоразмерного ущерба их назначению невозможно, в том числе здания, сооружения, объекты незавершенного строительства.

Понятие “объект недвижимости” не тождественно понятию “объект капитального строительства”. Объект недвижимости может и не являться объектом капитального строительства, равно как и капитальный объект не всегда является недвижимым имуществом.

Например, жилой дом или здание являются объектами недвижимости и объектами капитального строительства в соответствии с п. 10 ст. 1 ГрК РФ, ч. 1 ст. 130 ГК РФ (созданы в результате строительства, имеется прочная связь с землей и самостоятельное функциональное назначение).

Земельный участок относится к недвижимому имуществу в силу прямого указания ст. 130 ГК РФ, но не является объектом капитального строительства поскольку не является результатом строительства.

Строение вспомогательного использования может иметь все признаки объекта капитального строительства (результат строительства, прочная связь с землей и невозможность перемещения объекта без несоразмерного ущерба), в то же время такой объект не будет относиться к недвижимому имуществу, поскольку отсутствует “самостоятельное функциональное назначение объекта”, соответственно, отсутствуют качества самостоятельного объекта недвижимости.

По вопросу о тождественности понятий “объект капитального строительства” и “объект недвижимости” остается актуальной позиция ВАС РФ, выраженная в Постановлении Президиума ВАС РФ от 24.09.2013 N 1160/13 по делу N А76-1598/2012, где указано следующее.

Термин “объект капитального строительства” является специальным понятием градостроительного законодательства, поэтому он не может подменять собой правовую категорию “объект недвижимого имущества”, имеющую иную отраслевую принадлежность, объем и содержание.

Такой вывод был сделан в отношении регистрации права собственности на ограждение на фундаменте. Суд указал, что в связи с отсутствием у ограждения качеств самостоятельного объекта недвижимости право собственности на него не подлежит регистрации независимо от его физических характеристик и наличия отдельных элементов, обеспечивающих прочную связь этого сооружения с соответствующим земельным участком. Ограждение не имеет самостоятельного хозяйственного назначения, не является отдельным объектом гражданского оборота.

Важность определения вида котлована для строящегося объекта

Вид открытого котлована, размер и тип обустройства зависят от разновидности грунта, размера строительного объекта и закладываемого фундамента.

Перед началом разработки необходимо определиться с размером. Если ширина будет зависеть от площади фундамента, то глубина рассчитывается исходя из нескольких показателей: точки промерзания грунта, уровня расположения грунтовых вод и типа грунта.

Дно котлована должно быть расположено ниже уровня промерзания на 30-40 см, но при этом не достигать поверхности грунтовых вод. Если последнее условие не будет выполнено, придется позаботиться о дополнительной гидрозащите.

Решить проблему излишней влажности или промерзания грунта поможет правильно выбранная «подушка», укладываемая на дно ямы. Она может быть песчаной, грунтовой, из щебня или бетонной. Последняя самая надежная, она используется при строительстве капитальных, многоэтажных сооружений.

Разновидности земляных работ в строительстве

Земляные работы обеспечивают подготовку площадки к заливке или укладке фундамента и дальнейшему строительству. Но чтобы получить хороший результат, рытье траншей, котлованов, ям для фундаментов, столбов, водопроводных, газовых труб и кабелей должно осуществляться в строгом соответствии с проектной документацией. После завершения строительства обязательно производится вывоз грунта, очистка площадок от мусора и их благоустройство.

Сегодня рытье траншей экскаваторомдля фундаментов и прокладки коммуникаций пользуется очень большим спросом. Однако не стоит забывать, что к земляным работам также относятся такие мероприятия:

  • Возведение насыпей;
  • Очистка водоемов;
  • Укрепление дамб и берегов;
  • Корчевание деревьев и пней;
  • Планирование участков в дорожном строительстве;
  • Засыпка площадок и заболоченных участков;
  • Уплотнение, выемка, вывоз грунта и многие другие.

Все работы выполняются с применением различной спецтехники, например, рытье траншей производится экскаватором, разравнивание площадок – бульдозерами, работы по очистке водоемов выполняются с использованием илососов, а для бурения ям применяют ямобуры.

Основные сложности в составлении документа

Исполнительная схема должна готовится при участии опытных геодезистов с практикой решения сложных задач. Только в этом случае можно гарантировать отсутствие ошибок

В схеме важно отобразить верно расстояния между объектами, привязки, угловые и линейные размеры, значения координат

Чтобы не допустить типичных ошибок, необходимо руководствоваться рядом требований:

  • работа выполняется специалистами из геодезической компании;
  • требуется точное и разнообразное измерительное оборудование;
  • составляется точный план работы и последовательности действий;
  • исполнительная схема готовится после зачистки дна;
  • обязательно определяется внутренний контур, отметки дна, положение осей.

Расчет размеров

Размер будущего углубления в грунте необходимо просчитать заранее, от этого зависит практический объем работ по выемке и удалению земли. Есть различные методики и формулы расчётов, которые подбираются в зависимости от особенностей рельефа и способов проведения работ.


нужно знать:

  1. Глубину.
  2. Длину и ширину по дну.
  3. Длину и ширину по верху.

Чтобы выполнить расчёт для углублений сложных форм, нужно разбить их на простые геометрические тела, посчитать по отдельности и суммировать.

Вот пример расчета прямоугольного котлована:

  • Н — глубина;
  • а и b — ширина и длина по дну;
  • с и d – ширина и длина по верху.

Проще и быстрее просчитать размеры можно при помощи специальных калькуляторов для расчетов земельных работ. Все параметры нужно указывать в метрах во избежание возможных ошибок при автоматическом подсчете.

Пользоваться калькулятором можно не только на этапе планирования работ, но и в процессе корректировки параметров объекта в процессе копки.

Чтобы подсчеты объема грунта были максимально точными можно воспользоваться дополнительными средствами:

  1. Топографической съемкой.
  2. Камеральной обработкой для установления дополнительных точек и коррекции подсчетов.
  3. Оценкой геологических показателей участка.

Далее составляется технический отчет, в котором указываются все погрешности и результаты вычислений.

Для искусственного озера

Чем больше территория, тем просторнее может быть озеро или пруд.

Рекомендуется рассчитывать размер водного объекта в соотношении 1:30 к площади территории. Такой водоем будет смотреться гармонично и не потребует излишних трудозатрат.

Глубина пруда должна быть не менее 0,5 м, для декоративных водоемов оптимально 0,8–1 м, а для разведения рыбы – не менее 2 м. Если нужно, чтобы пруд выглядел естественным – лучше избегать строгих прямых линий.

Для колодца

Колодец представляет собой вытянутый котлован на 5-15 м в глубину с укрепленными стенками. Чтобы понять, какой глубины нужен колодец на конкретном участке, можно уточнить размеры аналогичных сооружений на ближайших территориях, либо предварительно пробурить скважину.

Для бассейна

Котлован для бассейна должен поместить в себя помимо самой чаши:

  • песчаную подушку,
  • опалубка,
  • трубы,
  • закладные элементы.

Соответственно котлован делается примерно на 0,5-1 м шире размеров чаши по всему периметру.

Цена копки

Чтобы определить сколько стоит вырыть вырыть котлован, а также сделать расчет затраченных средств по обустройству ямы для закладки фундамента, нужно учесть использованные методы для рытья (ручной, механический, транспортный), тип почвы, затраченное время, средства производства, количество человек для подряда.


В среднем, цена за то,чтобы вырыть один куб от 180 до 250 рублей

При этом, транспортировка и утилизация грунтовой смеси, при ее вывозе самосвалом (10м3), будет составлять от 400 до 700 рублей.

Приезд тяжелой техники (экскаватор, трактор, погрузчик, КамА или самосвал) оплачивается по отдельному пункту, напрямую зависящим от используемого вида машины (по мощности), а также расстояния, которое преодолевает автотранспорт до места работ. В центральных областях РФ цены на услуги тяжелой техники составляют от 10 до 30 000 рублей за день.

По отдельной стоимости рассматривают создание проекта инженером. Многие строительные компании, которые предоставляют данные услуги, совмещают разработку котлована с основным видом работ и утилизацией вынутой земли, делая клиентам хорошие скидки.

Выгоднее платить не за кубатуру выкопанной земли, а время работы рытья экскаватором. Почасовая оплата составит в таком случае 600 рублей, а день работы – от 5 000.

Когда лучше выполнять работы

Разберемся, когда рекомендуется копать котлован под фундамент.

Прежде, чем начать готовить яму или траншею под фундамент, рекомендуется уточнить несколько немаловажных параметров:

  • предполагаемые нагрузочные воздействия;
  • особенности почвенного состава, точку промерзания грунта;
  • количество выпадаемых в течение года осадков и наличие грунтовой влаги.

Итак, когда разрешается начинать рытье котлована под фундамент? Опытные строители рекомендуют для этой работы летний и осенний сезон (первую его половину), когда грунт мягкий, и разработка котлована под фундамент проводится легко.

Подготовка траншеи под ленточный фундамент или котлована под свайный фундамент возможна зимой и весной, строгих запретов для этих сезонов не существует. Необходимо лишь учесть, что выполнение будет усложнено, и стоимость работ возрастет в полтора – два раза.

Технология взрывания

Взрывы выброса применяются для устройства котлованов и траншей. При небольшой ширине используют расположение зарядов в один ряд (по длине), подрывание ведется огнепроводным шнуром. При большой ширине используется 2…3 ряда зарядов с одновременным подрыванием их детонирующим шнуром или электрическим способом (рис. 2.13, в). При очень большой ширине земляного сооружения его разбивают на участки.

Для возведения насыпей в труднодоступных местах  (и болотистой или гористой местности) применяется направленный выброс (один из видов взрывов направленного действия). Различные по типу и массе заряды ВВ располагаются таким образом, что при их последовательном срабатывании (с заданным замедлением) основная масса разработанного грунта до 80–90% укладывается в проектном месте (рис. 2.14, г). Подрывание зарядов производят электродетонаторами, причем для направляющих зарядов применяют детонаторы с замедлением (25–250 миллисекунд).

Для рыхления плотных и крепких грунтов при глубине выемки до 3,0 м используют метод шпуровых зарядов (рис. 2.14, б), при глубине выемки 3,0…5,0 м используют метод малокамерных зарядов.

Закрытые полости в грунтах I–III групп устраивают для уширенной части камуфлетных свай различной несущей способности (рис. 2.14, в).

Достоинства способа: высокая эффективность – громадная производительность; работа с любыми грунтами (I–XII групп); низкая стоимость ВВ и самих работ; уникальность продукции – камуфлет, направленный выброс.

Недостатки: высокая опасность; работы допускается выполнять лишь специализированным организациям; низкая точность (необходима доработка); большие динамические воздействия на окружающую среду.

Рис. 2.14. Средства взрывания: а – на выброс; б – на дробление; в – камуфлет; г – направленный: 1 – рабочие сосредоточенные заряды; 2 – шпуровые (удлиненные) направляющие заряды; 3 – проектный котлован; 4 – положение грунта в момент срабатывания направляющего заряда

Пример расчета

Если отталкиваться от школьного курса геометрии, то для подсчета количества рейсов грузового автомобиля, вывозимого извлеченный грунт, достаточно трех действий:

  • рассчитать объем земли;
  • рассчитать объем кузова самосвал;
  • поделить первую величину на вторую.

Отсюда станет ясно, сколько по финансам придется потратиться на перевозку.

К примеру, проектируется дом с площадью основания 7х9 метров и двухметровой глубиной фундамента, с учетом настеленного пола и обустроенного подвала.

Тогда достаточно перемножить данные показатели, чтобы вывести количество почвы: 7х9х2 = 126 м3. Средний объем кузова машины составляет 12-13 м3. Исходя из этого определяется число рейсов: 126:12 = около 10.

Предположим, что требуется разработать определенный участок земли, отведенный под строительство какого-либо объекта. Стоит задача – выяснить, какой будет объем земли после завершения подготовительных мероприятий.

Известны следующие параметры:

  • ширина ямы под фундамент – 1 метр;
  • длина фундамента – 45 метров;
  • углубление котлована – 1,5 метра;
  • толщина подушки из гравия после уплотнения – 0,3 метра;
  • тип почвы – влажный песчаник.

Принцип расчета будет следующим:

  1. Сначала определяют объем котлована (Vк): Vк = 45х1х1,5 = 67,5 м3.
  2. Теперь смотрят средний показатель первоначального разрыхления по влажному песку (в таблице). Он равен 1,2. Формула, по которой высчитывается количество грунта после его извлечения: V1 = 1,2х67,5 = 81 м3. Отсюда следует, что вывезти нужно 81 м3 выкопанной земли.
  3. Потом выясняют конечный объем земляного пласта после трамбовки под подушку по формуле: Vп = 45х1х0,3 = 13,5 м3.
  4. По таблице смотрят максимальный начальный и остаточный коэффициент рыхления гравия и гальки, переводят их в доли. Так, первый коэффициент kр = 20% или 1,2, а второй kор = 8% или 1,08. Считают объем гравия, который потребуется для укладки основания: V2 = Vп х kр/kор = 13,5х1,2/1,8 = 15 м3. Значит, понадобится для отсыпки такое количество гравия.

Подобный расчет приблизительный, но дает ориентировочное представление о том, что такое коэффициент разрыхления и для чего он нужен в строительстве. При составлении проекта возведения жилого строения задействуется более усложненная методика. А при строительстве небольшого объекта (например, гаража), подобная схема подойдет.

Строительные нормы и правила

СП 45.13330.2017 регламентирует обустройство земляных сооружений. В соответствии с требованиями документа при обустройстве шпунтовых ограждений, а также других строительных работах, необходимо учитывать пересечения с действующими коммуникациями

Особенное внимание следует уделять линиям связи, силовым кабелям и магистральным трубопроводам

СНиП 12-04-2002 «Безопасность труда в строительстве» не требует применения каких-то конкретных методов укрепления отвесных стенок котлованов и траншей, но запрещает осуществление работ в таких выемках без дополнительного укрепления стен, если их глубина превышает:

  • 1 метр, при работе на песчаной почве;
  • 1,25 метра, при строительстве в супесях;
  • 1,5 метра для глин и суглинков;
  • не более 2 метров для плотных грунтов.

Также обустройство конструкций ограждений регламентируются с помощью ГОСТ Р 57365—2016 «Стены шпунтовые. Правила производства работ».

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
