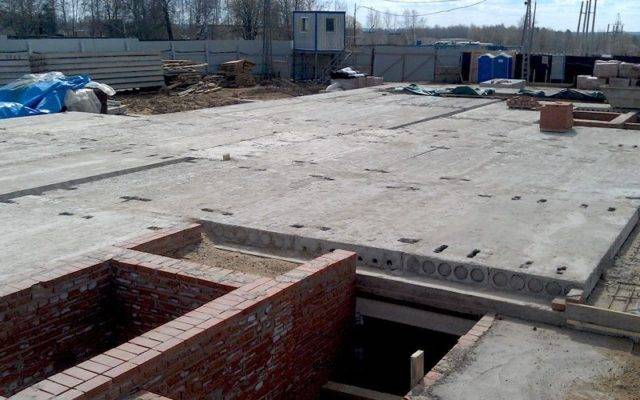

Разновидности и пошаговая инструкция по укладке плит перекрытия на ленточный фундамент

Особенности

Как уже писалось выше наиболее надежными являются три варианта возведения перекрытий:

  • установка монолитных железобетонных плит;
  • монтаж обычных плит;
  • укладка балок из древесины.

При возведении жилых домов чаще используют пустотные бетонные перекрытия, поскольку они дешевле, легче и характеризуются более высоким показателем шумоизоляции, нежели монолитные. Кроме того, внутренние отверстия используются для прокладки различных коммуникационных сетей.

Каждый производитель выпускает плиты определенной номенклатуры, их количество ограничено. Поэтому менять материал в процессе монтажа крайне неосмотрительно и затратно.

При использовании плит необходимо соблюдать на стройплощадке некоторые правила.

  1. Складировать приобретенные перекрытия лучше на специально отведенной для этих целей площадке. Ее поверхность должна быть ровной. Первую плиту следует укладывать на деревянные подпорки – бруски толщиной от 5 до 10 см, чтобы она не контактировала с землей. Между последующими изделиями достаточно брусочков высотой по 2,5 см. Их подкладывают только по краям, посередине этого делать не нужно. Штабель не должен превышать 2,5 метров из соображений безопасности.
  2. Если при строительстве предполагается использовать длинные и тяжелые балки, то следует заблаговременно позаботиться о вспомогательной строительной технике.
  3. Все работы обязательно осуществляются в соответствии с проектом, который должен быть составлен с учетом требований СНиП.
  4. Монтаж разрешается только совершеннолетним рабочим, имеющим допуск и соответствующие документы, подтверждающие их квалификацию.
  5. При монтаже перекрытий многоуровневых сооружений следует учитывать климатические условия. Нормы СНиП регламентируют скорость ветра и ограничение видимости.

Какие панели перекрытия в строительстве используют

Для разделения возводимого здания на функциональные зоны в строительстве применяют различные типы перекрывающих конструкций:

монолитное перекрытие. Для сооружения цельной плиты устанавливают опалубку, размещают арматурный каркас, после чего заливают бетон. Конструкция отличается повышенной нагрузочной способностью и увеличенным запасом прочности. Однако монолитный вариант имеет серьезные недостатки. Процесс сооружения конструкции достаточно дорогой и трудоемкий. Для цельной плиты необходим увеличенный объем бетонного раствора. Кроме того, массивная железобетонная платформа оказывает увеличенную нагрузку на фундамент;
сборное перекрытие. Для его монтажа используют стандартные панели, изготовленные на промышленных предприятиях. Состоящие из отдельных элементов плиты перекрытия обладают повышенной прочностью и быстро монтируются с помощью грузоподъемной техники

Важно обеспечить плоскостность опорной поверхности в месте укладки, а также герметизировать зазор между железобетонными плитами. При опирании по двум сторонам или п-образно гарантируется жесткость конструкции

После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки.

При строительстве любого помещения стоит вопрос о том, как осуществить монтаж плит перекрытия

Используя для сооружения перекрытия плиты пустотные или цельные, несложно значительно сократить строительный цикл, снизить трудоемкость мероприятий, а также уменьшить объем затрат. Сборный вариант превосходит по перечисленным показателям монолитную конструкцию и не уступает ей по прочностным свойствам.

Применяются различные виды панелей, отличающиеся вариантом конструктивного исполнения:

  • Сплошные. Их легко отличить от других видов плит по отсутствию на торцевой поверхности внутренних каналов. Цельные изделия, усиленные стальной арматурой, обладают повышенной прочностью, однако имеет увеличенную массу. Повышенная теплопроводность и уменьшенные звукоизоляционные характеристики – главные недостатки сплошной конструкции.
  • Пустотные. Внутренние полости плит в поперечном сечении имеют форму окружности или овала. Популярность многопустотных панелей связана с уменьшенной нагрузкой, передаваемой полыми плитами на фундаментную основу. Изделия отличаются повышенными шумоизоляционными характеристиками, а также теплоизоляционными свойствами.
  • Ребристые. Панели также называются шатровыми благодаря форме поперечного сечения, образованного продольными ребрами жесткости. Параллельно расположенные ребра повышают запас прочности плит и обеспечивают высокую нагрузочную способность. Ребристые плиты обладают устойчивостью к деформациям, однако уступают пустотелым по уровню теплоизоляции.

Применяемые в строительной отрасли плиты также отличаются методом изготовления:

  • плиты с маркировкой ПК формуются в разборных опалубках и имеют стандартные габариты;
  • панели марки ПБ изготавливаются методом непрерывной заливки бетона и режутся на заготовки требуемой длины.

При постройке и возведении здания необходимо учитывать некоторые нюансы

Одно из отличий используемых панелей перекрытия заключается в способе соединения элементов арматурной решетки.

Для сборки частей силового каркаса используется:

  • проволока для вязания;
  • электросварочный аппарат.

Габаритные размеры зависят от разновидности плит и составляют:

  • длина – 2,5-12,0 метров;
  • ширина – 1,0-1,5 метра;
  • толщина – до 0,22 метра.

Определившись с вариантом панелей, следует разобраться, как правильно укладывать плиты перекрытия на стены.

Технология для дома с цокольным этажом

Если ленточный фундамент на монолитной плите будет использоваться для возведения дома с цокольным этажом, технология монтажа будет отличаться. Сам проект окажется сложнее, однако расходы материала будут снижены.

Для начала строители занимаются изготовлением ленточных фундаментов по аналогичным принципам. На уровне верхней границы монтируется палуба, которая является единым горизонтальным щитом из деревянных досок.

В нижней части палубы подбирают бруски сечением 5х5 см и шагом 0,7-0,8 м. На брусках нужно установить балки, а сверху закрепить прогоны. В конструкции палубы проделываются отверстия и размещаются коммуникационные элементы. Еще производится монтаж люка.

Всю площадь покрывают полиэтиленом, который будет способствовать защите от обезвоживания и образования щелей.

Плиту перекрытия дополнительно армируют, придерживаясь описанной раньше технологии. Дальше производится заливка бетонного раствора с последующим выравниванием вибрационным оборудованием. Утепление производится на этапе монтажа или в цоколе.

Укрепление при помощи армопояса

Часто правила укладки плит перекрытия предписывают еще и создание армопояса. Эта часть сооружения способствует устойчивости и предотвращает трещины. Железобетонный армопояс создается по периметру, вокруг располагающихся плит. Делается это так: крепится опалубка, выкладывается арматура, производится бетонная заливка.

Однако если армопояс не нужен, периметр можно просто обложить кирпичом и утеплить, используя пенопласт для прокладки между кирпичами и плитами. Сверху кирпича устанавливается армирующая сетка, после чего заливается закрепляющий слой раствора цемента. Подобное перекрытие считают очень долговременным и устойчивым, в отличие от сооружений из дерева, оно почти не подвергается разрушительным воздействиям, а значит, конструкция прослужит гораздо дольше.

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

  • крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
  • соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
  • плита/стена – Г-образный анкер с загибом 30 – 40 см;
  • продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.

Монтаж фундаментных плит

При устройстве фундаментов нельзя использовать плиты перекрытия. Они не рассчитаны на нагрузки, которые должны воспринимать фундаменты. Бетонные перекрытия применяют для устройства пола и потолка. Их монтируют на верхних отметках этажей, которые называются междуэтажными перекрытиями.

Установку фундаментов начинают с монтажа маячных плит, которые укладывают в углах здания ив местах пересечения стен. Два монтажника одевают на плиту строповочные тросы, крановщик ее поднимает на высоту полметра для проверки правильности и надежности ее строповки и подает к месту ее укладки. Когда плита находится на расстоянии 20-30 см от подготовки, ее правильно ориентируют и монтируют в проектное положение.

Принимают и укладывают плиту или блок два других работника, которые находятся непосредственно там, где монтажный элемент устанавливается в проектное положение.

Нивелир

Верх плиты проверяют нивелиром, а плановое положение отвесом, опущенным с проволок обозначающих оси. После проверки планового положения и высотных отметок c плиты снимают строповочные тросы. Между маячными плитами начинают класть промежуточные, ориентируясь по натянутым причалкам. Швы между смонтированными элементами заполняют раствором.

После установки всего фундамента проверяются его плановое положение и правильно ли он установлен по высоте. При необходимости сверху устраивают выравнивающую стяжку. Усиление такой стяжки арматурой позволяет создать выравнивающий армированный пояс, который не только сглаживает все неровности, но и способствует равномерному распределению и передаче нагрузок на фундамент от перекрытия и со всего здания. О том, как происходит монтаж плит перекрытия, смотрите в этом подробном видео:

Далее монтируют стены подвала, если они имеются по проекту,цоколь и плиты перекрытия.Бетонные блоки, из которых происходит изготовление подвальных стен, также можно использовать в качестве цоколя.

Допустимые при монтаже нарушения привязок элементов фундамента приведены в таблице:

№ п/пВиды нарушенияДопустимые отклонения, ммМетод контроля и форма регистрации
1Несовпадение привязки фундаментных плит и элементов перекрытия к разбивочным осям12Измерительный, каждый элемент, геодезическая схема
2Несовпадение отдельных рядов плит и элементов перекрытия от горизонтали (на 10 м длины)15Измерительный, геодезическая схема
3Отклонение песчаной подушки под плитой от заложенной в проекте отметки15Измерительный, геодезическаяисполнительная схема

При монтаже фундаментных элементов необходимо учитывать, что не допускается их установка на основание, покрытое водой или снегом, а также использование раствора, который уже начал схватываться, и не нужно ни в коем случае пытаться его восстановить, добавляя воду.

Крепление плит друг к другу и основанию дома

Завершив монтаж плит перекрытия на фундамент, необходимо обеспечить их надежную фиксацию.

Крепление элементов осуществляется следующим образом:

  • путем установки стальных связей между плитами перекрытия. Крепление, повышающее прочность конструкции, выполняется за строповочные проушины;
  • с помощью анкерного крепления, фиксирующего плиту к поверхности фундамента. Это значительно повышает устойчивость сборного перекрытия.

Надежность сборного перекрытия зависит от правильно выполненного крепления элементов.

От правильно выполненного крепления элементов зависит надежность сборного перекрытия

Список статей

Ленточный

392

Технологические решения для монолитной плиты на ленточном фундаменте

Ленточный

284

Взвешенное решение, или какой фундамент лучше — свайный или ленточный

Ленточный

940

Как правильно сделать ленточный фундамент своими руками?

Ленточный

336

Какой ленточный фундамент выбрать под возведение двухэтажного дома?

Ленточный

381

Нюансы обустройства ленточного фундамента на склоне

Ленточный

506

Какая цена строительства ленточного фундамента и какие факторы влияют на конечную смету?

Ленточный

299

Способы и особенности расчета ленточного фундамента

Ленточный

157

Основные виды ленточного фундамента, их особенности и применение

Ленточный

324

Что собой представляют продухи в ленточном фундаменте, для чего и как их делают?

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия

, необходимо тщательноподготовить опорные площадки .

  • Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее: — для ПК длиной до 4,2 м — 70 мм; — от 4,2 м до 6,0 м — 90 мм; — от 6,0 м до 7,2 м — 100 мм; — от 7,2 м до 12,0 м — 120 мм;
  • Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
  • Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Технология

1. Подготовка территории
. Площадь предполагаемого строительства очищается от мусора, травы, если есть деревья, их необходимо выкорчевать. Обеспечивается свободный проезд для подвоза и разгрузки плит.

2. Разметка территории
. Сначала отмечается крайняя угловая точка будущего фундамента. От нее отмеряется необходимая длина будущей постройки. В обоих точках вбиваются металлические или деревянные колья и между ними натягивается строительный шнур. Далее, с помощью элементарных математических измерений, находится следующий угол, а затем и последний, четвертый. Все колья соединяем веревкой. Окончательная вымерка производится измерением диагоналей получившегося четырехугольника. Они должны быть равны.

3. Земляные работы
. Первым делом вырывается котлован до нижнего уровня залегания грунтовых вод. Это примерно 1 – 1,5 метра, в зависимости от местности.

Дно котлована выравнивается и сверху насыпается песок, слоем в 40-50 см. Каждые 20 см слоя необходимо полить водой и тщательно утрамбовать с помощью виброплиты или трамбовки. На этом же этапе монтируются все подземные коммуникации
.

На песок расстилается слой геотекстиля с нахлестом слоев друг на друга в 20 см, для предотвращения смешивания песка и щебня. На геотекстиль насыпается слой мелкого и среднего щебня
, толщиной 30-40 см. Он служит гидроизолятором и распределяет нагрузку от плит.

Сверху щебень проливается цементным молоком до полного заполнения промежутков между отдельными камнями. Сверху, раствор должен покрывать щебень слоем 2-3 см. Это т.н. подбетонка.

4.
После полного застывания подбетонки, необходимо нанести слои гидроизоляции
. Обычно используют рубероид в 2 слоя, но можно применять и другие материалы. Полоски рубероида накладываются внахлест на 5-10 см и пропаиваются горелкой или паяльной лампой.

Важно!
Гидроизоляция должна быть больше площади основания и выходить за него на 40-50 см. 5

На слой гидроизоляции укладывается утеплитель. Предпочтительнее всего использовать пенопласт или пеноплекс. Толщина слоя может варьироваться от 10 до 15 см, в зависимости от климатического пояса, но, при этом, утеплитель не должен быть выше уровня почвы. Стыки листов материала тщательно промазываются мастикой или пропениваются монтажной пеной

5. На слой гидроизоляции укладывается утеплитель
. Предпочтительнее всего использовать пенопласт или пеноплекс. Толщина слоя может варьироваться от 10 до 15 см, в зависимости от климатического пояса, но, при этом, утеплитель не должен быть выше уровня почвы. Стыки листов материала тщательно промазываются мастикой или пропениваются монтажной пеной.

Важно!
Теплоизолирующий материал должен иметь повышенную плотность, так как он является основанием для укладки железобетонных дорожных плит. 6

Монтаж опалубки. Можно использовать готовую опалубку, либо изготовить ее на месте из досок, толщиной не менее 2,5 см. Высота опалубки должна быть равна высоте плит в уложенном состоянии плюс 5 см. Доски или щиты монтируются по всему периметру фундамента и тщательно закрепляются с помощью саморезов или гвоздей

6. Монтаж опалубки
. Можно использовать готовую опалубку, либо изготовить ее на месте из досок, толщиной не менее 2,5 см. Высота опалубки должна быть равна высоте плит в уложенном состоянии плюс 5 см. Доски или щиты монтируются по всему периметру фундамента и тщательно закрепляются с помощью саморезов или гвоздей.

При желании, можно уложить внутрь опалубки полимерный утеплитель и концы гидроизоляции, оставшиеся при ее укладке под утеплитель. Это избавит в дальнейшем от необходимости производить земляные работы с целью утепления фундамента.

7. Укладка дорожных плит
. На подготовленное основание с помощью строительной техники укладываются плиты. Они укладываются плотно друг к другу, зазор в 10 см необходимо оставить только между опалубкой и краями элементов.

8.
После укладки всех элементов фундамента, поверхность заливается бетоном
, марки не ниже М300. Все стыки между плит тщательно проливаются, сверху над плитами делается стяжка, толщиной 5 см с использованием армирующей сетки, сечением 5 мм и шагом 10 см. Поверхность тщательно выравнивается.

9.
После полного застывания (под фундамент железобетонная плита застывает около месяца), производится демонтаж опалубки
и повторная гидроизоляция
поверхности фундамента по всей площади.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

  • полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
  • шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
  • сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

  • отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
  • величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
  • надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
  • консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
  • расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

  • путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
  • способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

  1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
  2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
  3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Рекомендации по анкеровке панелей перекрытия

Анкер – это металлическое крепежное изделие, предназначенное для соединения строительных конструкций путем ввинчивания или заделки в кирпичную, бетонную или каменную кладку. Применяется для построек любых объектов: бань, гаражей, многоэтажных и частных домов, заводов и прочего. Анкеровка плит перекрытия производится в кирпичных, железобетонных, пенно-, газобетонных зданиях, она позволяет сделать их более надежными и предотвратить преждевременное разрушение.

Болт моли – винт для фиксации основ с малой несущей способностью.

Крепежное соединение удерживается в конструкции 3-мя способами:

1. С помощью трения, создаваемого из-за наличия распора в виде металлической цанги или пластикового дюбеля. 2. С помощью упора. Находясь в разных плоскостях, преломленный анкер испытывает компенсационные нагрузки. Это принцип работы фундаментных болтов. 3. Посредством склеивания. Погруженный в монолит стержень без труда удерживается в конструкции, таким образом, осуществляется анкеровка панелей перекрытия между собой.

В строительстве чаще всего используется комбинация всех приведенных вариантов.

Крепление стен с плитами и друг с другом осуществляется с помощью стержней, скоб и специальных металлических пластин. Анкера изготавливают из нержавеющей или оцинкованной стали. Вначале устанавливают коробку с плитами перекрытий, затем приступают к укреплению. Для наружных работ и в зонах повышенной влажности применяют нержавейку.

Усиление анкеровки железобетонных плит перекрытия в стенах из пенобетона или газобетона позволяет увеличить их несущую способность.

В случае же обрушения такого здания при взрыве, землетрясении у находящихся в нем людей будет больше шансов на спасение, так как этажи не смогут быстро сложиться друг на друга.

Какие элементы используются для пустотелых плит перекрытий?

Анкерные связи плит перекрытия, конструкция которых предполагает наличие монтажных петель, могут выполняться с применением таких материалов:

  1. Вязальная проволока диаметром 4-6 мм.

    Фото 4. Диагональные анкерные связи из вязальной проволоки

  2. Арматура класса A-III, соединяющаяся методом сварки. Сечение прутков обычно выбирается не менее 10 мм.

    Фото 5. Закрепление ЖБИ арматурой A-III

  3. Связь с несущими стенами, как правило, производится при помощи Г-образных элементов из арматуры класса A-III, один конец которого крепится к монтажной петле ЖБИ, а другой – помещается в шов кладки или бетон при заделке боковых участков по периметру «коробки».

    Фото 6. Г-образный анкер для связи со стеной

Для анкеровки плит без монтажных петель анкерные связи изготовляются из арматуры класса A-III, к концам которой привариваются пластины размерами 100?50 мм из металла толщиной 5 мм. Эти элементы укладываются в швы между уложенными ЖБИ над внутренними стенами (рис. 7).

Рисунок 7. Схема анкеровки плит без монтажных петель

Минимальный размер поверхности основания в процессе установки плит

Величина минимально допустимого опирания определяется на стадии проектирования расчетным путем в зависимости от комплекса факторов:

  • габаритных размеров плиты перекрытия;
  • веса перекрывающей конструкции;
  • толщины коробки строения;
  • размеров теплоизоляционного слоя;
  • наличия внешней отделки;
  • сейсмоустойчивости здания;
  • воспринимаемых плитой усилий.

Нужно подготовить плиты перекрытия, перед тем, как устанавливать их

На расчетном этапе учитывают продолжительность действия нагрузки, а также интенсивность ее приложения. Для выполнения расчетов представители проектных организаций используют специальные программные средства. Частным застройщикам следует ориентироваться на табличные показатели, определенные специалистами при выполнении расчетных операций.

Строительные правила, а также действующие нормативные документы содержат требования по размерам опорной площадки для стен, возведенных из разных стройматериалов:

  • укладка плит перекрытия на кирпичную стену производится при условии обеспечения ширины опорной поверхности 90-120 мм;
  • ширина площадки опирания для стен, возведенных из газонаполненных блоков и пеноблочных композитов, составляет 100-120 мм;
  • предельная ширина поверхности контактирования панелей с капитальными стенами зданий достигает 250 мм.

Технология укладки

Если говорить о частном строительстве, то здесь одним из самых ходовых видов перекрытий являются пустотелые плиты. Именно о них и пойдет речь в этой статье. То есть ниже будет приведена инструкция, в которой подробно расписан процесс укладки пустотелых платформ.

В таких областях, как обходные пространства и незанятые подвальные площади, компонент несущей конструкции с использованием бетонной плиты может не понадобиться. В этих областях функции экологического контроля могут по-прежнему нуждаться в решении. Функции контроля окружающей среды. Внешняя среда, в которую подвергается напольная плита, включает в себя нагрузки для контроля окружающей среды, такие как тепло, влажность, насекомые и почвенный газ. Внутренняя среда, на которую подвергается напольная плита, включает в себя нагрузки на управление окружающей средой, такие как тепло и влажность.

Как показывает практика, выполнить качественное перекрытие фундамента плитами можно и своими руками. Главное – делать все последовательно, аккуратно, не спеша и придерживаться наших рекомендаций.

Вывод общего уровня или «отстрел» углов

Просто так положить плиты на ленточное основание нельзя.

  1. Во-первых
    , потому что оно, возможно, залито неровно, то есть, нет единого уровня высоты, из-за чего перекрытие получится некачественным.
  2. А, во-вторых
    , профессиональные строители не рекомендуют класть бетон на бетон.

Таким образом, опора (в нашем случае это фундамент) для плит должна быть идеально ровной по высоте и максимально гладкой сверху. Чтобы этого добиться, для начала, вам нужно вооружиться таким инструментом, как строительный уровень. С его помощью вы легко отстреляете углы (т.е. выведите их под одни общий уровень высоты).

Во многих ситуациях с перекрытием на низком уровне воды или в сухих условиях гранулированный капиллярный слоем капиллярного слоя будет контролировать большую часть воды. Не может быть необходимости в активной насосной системе. Ключевой вопрос заключается в том, следует ли обеспечить водонепроницаемую мембрану или замедлитель пара ниже плиты перекрытия. Удерживающий пар препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит как паровой миграции, так и гидростатическому давлению.

Как правило, замедлитель пара можно удалять только на хорошо дренированных участках с водными столами, расположенными значительно ниже поверхности плиты перекрытия, и использование отделки пола не подвержено влиянию миграции пара. Тем не менее, большинство строительных норм и правил требуют установки пар-замедлителя между гранулированным дренажем и напольной плитой. Этот слой имеет дополнительное преимущество для минимизации усадочных напряжений и трещин в плите перекрытия из-за уменьшения усадки.

Сегодня есть много подобных инструментов – начиная от всевозможных нивелиров, и заканчивая традиционным веревочным уровнем. Выберете тот, с которым вам будет наиболее удобно работать.

После того, как вы произведете все размеры и выявите разницу между углами, нужно будет как-то исправить недочеты. Сделать это можно, используя обычный кирпич: поверх ленточного фундамента ставите единую перевязку из кирпичной кладки (смотрите рисунок ниже). Когда выведен один общий уровень по всем углам, можно приступать к укреплению коробки.

Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением или чувствительными к влаге средами. Гидроизоляционные мембраны, как правило, наносят на глиняную плиту, отлитую на гранулированном капиллярном разрыве заполнителя или наносятся на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной платы непосредственно на гидроизоляционную мембрану вскоре после установки мембраны.

Важное значение имеет детализация гидроизоляции при всех концах и проникновениях. Верхняя боковая гидроизоляция напольных плит не рекомендуется ни при каких обстоятельствах

Другие условия экологической нагрузки могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутренние среды можно контролировать с помощью надлежащего использования и детализации полиэтиленового типа замедлителя пара или гидроизоляционной мембраны

Правильные круги, защита при строительстве и внимание к детализации на всех концах, краях и проникновениях имеют решающее значение для полного контроля миграции почвенного газа

Подготовка поверхности

Прежде, чем разместить плиты на опорной поверхности, фундамент очищают от раствора, наплывов бетона, грязи. Для монтажа первого ж/б изделия рабочим необходимы стремянки, леса, приставные лестницы либо подмости в подвальном помещении. Если изготавливается сборное перекрытие на МЗЛФ фундаменте, в этих приспособлениях обычно нет необходимости.

До начала монтажа проверяется качество гидроизоляции верхней грани фундамента. Пленочный, рулонный слой должен быть непрерывным, являться продолжением вертикальной гидроизоляции наружных, внутренних стенок.

На этом же этапе изготавливается раствор из расчета 2 – 6 ведер для каждой плиты перекрытия в зависимости от ее ширины. Либо заказывается смесь с растворного узла гарантированной марочной прочности. Постель из раствора укладывается для одной/нескольких панелей в зависимости от следующих факторов:

  • температура воздуха – на морозе цементно-песчаная смесь способна замерзнуть, в жару высохнуть с потерей свойств;
  • опыт рабочих – профессионалы обычно наносят постель для 3 – 4 ж/б изделий с учетом монолитных участков.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
