Основные виды ленточного фундамента, их особенности и применение

Заглубленный ленточный фундамент

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см . Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым. В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Заглубленный бетонный ленточный фундамент обладает надежной и устойчивой конструкцией. Используют на почвах со слабыми характеристиками. Глубину заложения принимают в зависимости от прочности основания.

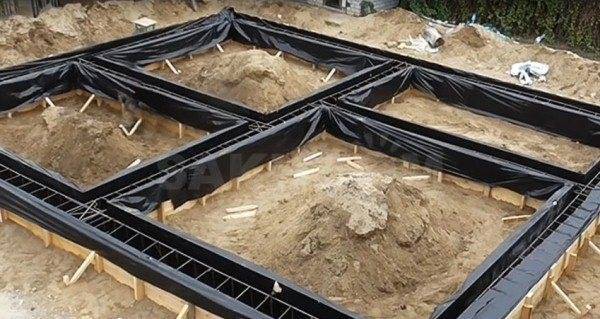

Процесс заливки бетонного фундамента ленточного типа

Глубина заложения фундамента – определяющие факторы

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

  • геологические аспекты;
  • воздействие климатических факторов на глубину фундамента;
  • влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

  • выполнить мероприятия по анализу почвы на участке строительства;
  • изучить ландшафт, а также тщательно расчистить строительную площадку;
  • разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

  • характер грунта на различной глубине;
  • среднестатистический объем осадков на протяжении года;
  • уровень расположение водоносных слоев;
  • глубину замерзания почвы;
  • колебания высоты и особенности рельефа на стройплощадке.


Виды фундаментов по способу заглубленияРешение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

  • особенностей здания, заложенных в проекте;
  • массы строения;
  • наличия цокольного помещения;
  • уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

  • для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
  • при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Для каждого вида грунта уровень замерзания отличается:

  • сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
  • среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
  • не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.


Фактор глубины промерзания земли при закладке фундаментаНа склонность грунта к морозному пучению влияют следующие факторы:

  • концентрация влаги в почве;
  • уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

  • усадка строения;
  • появление трещин на стенах;
  • нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.


Факторы воздействующие на фундамент здания

Возможны следующие варианты:

  • мелкозаглубленный или глубокозаглубленный ленточный фундамент;
  • столбчатое основание в виде свай или железобетонных колонн;
  • плитная конструкция основы строения.

Виды и применение фундаментов

Выбор типа фундамента, применяемого для частного дома или многоэтажного здания, определяется множеством факторов:

структурой почвы на строительной площадке. Строительство на глине, суглинках, торфе и супесчанике отличается спецификой. Бывают случаи, когда грунт под воздействием отрицательной температуры расширяется в объеме, выдавливая основание мелкого заложения. Не склонные к пучению почвы, к которым относятся песок, скалистые породы – надежная база для строительства;

Какой фундамент выбрать, во многом определяется исходными условиями участка

  • уровнем расположение водоносных слоев. Близкорасположенные грунтовые воды отрицательно воздействуют на различные основания;
  • массой здания, а также применяемыми для возведения стен материалами. С возрастанием веса постройки увеличивается нагрузка на ее основание, прочность которого зависит от грунта и применяемых конструктивных моментов;
  • особенностями конструкции постройки. Не все типы фундаментов позволяют осуществить строительство цокольного этажа или подвального помещения;
  • спецификой ландшафта. Строительство в условиях наклонного рельефа имеет принципиальные отличия от возведения основания на ровном участке;
  • возможностями финансирования строительства. Объем расходов на возведение основы постройки превышает четверть сметной стоимости строительства здания. Затраты на возведение различных видов фундаментов отличаются. Однако учитывая влияние прочности базы на долговечность постройки, нецелесообразно выбирать дешевый вариант, экономя на этой статье расходов.

Существует большое количество видов фундаментов

Согласно классификации, для возведения зданий применяют следующие разновидности фундаментов:

  • ленточные. Наиболее распространенный тип основания, представляющий сплошную железобетонную ленту, расположенную под капитальными стенами по периметру постройки, а также под внутренними перегородками. Применяется для возведения кирпичных и железобетонных строений на проблемных почвах. Основа глубокого заложения располагается на уровне промерзания. Для легких построек, заборов и гаражей применяется неглубокое заложение;
  • свайные. Являются универсальной базой для возведения современных многоэтажных зданий и постройки частных домов на всех типах слабых почв. Основной несущий элемент свайной основы – бетонные или винтовые опоры, обеспечивающие устойчивость строения в различных климатических условиях, включая вечную мерзлоту. Для усиления конструкции сваи могут объединяться ростверком. Фундамент также применяется как основа для деревянных и каркасных строений;
  • плитные. Представляют собой усиленную стальной арматурой железобетонную плиту или группу плит, являющихся опорой для возводимого здания. Плитная основа универсальна. Она может формироваться на любых видах почв, в том числе с близкорасположенными водоносными слоями. Обеспечивает устойчивость кирпичных и деревянных строений. При подвижках почвенного массива перемещается вместе с ней, сохраняя целостность постройки;
  • столбчатые. Основа из железобетонных столбов воспринимает усилия от нагруженных участков здания – массивных блоков, угловых стыков, капитальных стен. Является дешевым вариантом, который легко монтируется. Используется в качестве базы для легких каркасных и деревянных зданий. Усиление конструкции, смонтированной на подвижных грунтах, обеспечивается путем установки ростверка, армированного стальным каркасом.

Остановимся детально на разновидностях современных фундаментов.

Для того, чтобы начать любое капитальное строительство, необходимо определиться с типом фундамента, на котором будет стоять объект

Технология возведения фундаментов глубокого залегания ленточного типа

Фундаменты глубокого заложения используют для строительства многоэтажных зданий

Фундамент глубокого заложения позволяет создать опору на более плотный слой грунта. Однако, для его возведения требуется гораздо больше усилий и средств. Но за счет своей устойчивости такие конструкции широко используются при строительстве многоэтажных зданий.

Процесс возведения подразумевает несколько этапов работы. Это:

Разметка. Необходимо отметить важные участки на территории стройки. Зачастую для этого применяются колышки и веревка.
Подготовка

Важно определить, на какую глубину будет залегать фундамент. Для этого необходимо учесть уровень залегания грунтовых вод, особенности почвы и предполагаемый масштаб эксплуатации постройки.
Опалубка

Ее изготавливают либо самостоятельно, либо используют специальные промышленные заготовки.
Армирование. На этом этапе отделают основание постройки от грунта в нужных участках, чтобы избежать воздействия на фундамент.
Замешивание и заливка раствора. Желательно заливать раствор за один раз. Если это сделать невозможно, то стоит заливать бетон вертикальными слоями, поскольку это позволит формирование прочной конструкции на случай движения грунта.
Гидроизоляция. Чтобы избежать скорого разрушения опоры необходимо уменьшить силу воздействия влаги на нее. Для этих целей используют полиэтилен либо рубероид.
Снятие опалубки. Она производится после застывания бетона. После производится обратная засыпка.

Технология выполнения фундаментов такого типа довольно сложна для самостоятельного выполнения, поэтому обычно для этих работ используют специалистов.

Рекомендации для различных фундаментов

Отдельные виды фундаментных конструкций имеют определенные отличительные характеристики и конструктивные особенности. При этом существуют общие для всех типов рекомендации, позволяющие правильно рассчитать глубину заложения фундамента для одноэтажного или двухэтажного дома, различного рода построек подсобного и хозяйственного назначения. Они сводятся к следующему:

  • величина заглубления фундамента не может быть менее 50 см, за исключением тех случаев, когда основанием выступает скалистый грунт;
  • при расположении нескольких зданий друг возле друга глубина заложения их фундаментов должна быть одинакова. Это необходимо для обеспечения устойчивости строений;
  • заглублять фундамент в несущий слой грунта необходимо минимум на 10-20 см, чтобы нагрузка от конструкции полноценно передавалась твердой почве;
  • если позволяют условия, то фундамент целесообразно закладывать над водоносным слоем. Благодаря этому можно обойтись без устройства дренажной системы;
  • нижнюю часть фундамента целесообразно опускать примерно на 1/5 ниже слоя промерзания, что позволяет предотвратить разрушительное действие пучения и избежать неравномерной усадки строения.

Не стоит углубляться слишком сильно, поскольку особого преимущества в плане надежности это не даст, зато расходы существенно увеличатся.

Источники

  • https://betonov.com/fundament/stroitelstvo/glubina-zalozheniya-fundamenta.html
  • https://stroy-podskazka.ru/fundament/glubina-zalozheniya/
  • https://ks5.ru/fundament/lentochnye/optimalnaya-glubina-zalozheniya-lentochnogo-fundamenta.html
  • https://krasnyjdom.com/fundament/lentochnyj/glubina-zalozhenija.html
  • https://KakFundament.ru/ustrojstvo/glubina-zalozheniya-fundamenta
  • https://fasad-prosto.ru/fundament/glubina-zalozheniya-lentochnogo-fundamenta.html
  • https://samstroy.com/99649-2/
  • https://sdelai-lestnicu.ru/fundament/rascet-glubiny-zalozenia-fundamenta-pod-dom-kak-rasscitat

Опубликовано: 04.03.2021

Важные факторы для выбора фундамента

  • инженерно-геологическая ситуация на участке. Для ее исследования лучше всего нанять команду профессиональных геологов, которые возьмут пробу грунта и составят подробный отчет на основании результатов исследований. Отчет должен включать в себя толщину различных слоев грунта, глубину залегания грунтовых вод, пучинистость грунта. Исследование покажет, какой фундамент лучше для домов из газобетона или любого другого материала на данном участке;
  • сбор нагрузок – то есть сумма веса всех конструкций будущего сооружения. Этот параметр имеет наибольшее значение при выборе площади фундамента, а также материала для его постройки. Расчетом параметра должен заниматься опытный инженер-проектировщик, который подберет наилучший материал и тип фундамента. Например, учитывая плюсы и минусы свайно-ростверкового фундамента, можно использовать его для относительно тяжелых конструкций;

  • глубина укладки фундамента – к этому параметру всегда следует добавлять необходимость устройства гидроизоляции и дренажа для фундамента. Это обязательно, если рядом с домом находится река или озеро, а также при наличии повышенного уровня грунтовых вод;

Полезный совет! Дренаж и гидроизоляцию эффективнее всего использовать в комплексе. То есть одновременно отводить воду ниже отметки нижней части фундамента и защищать его основание при помощи специальных гидроизоляционных материалов.

  • учет нагрузки от находящихся рядом сооружений – если рядом находятся тяжелые конструкции, то грунт уже деформирован, поэтому при возведении своего здания рядом с другими нагрузку на грунт нужно суммировать;
  • вероятность аварии – сюда относится возможность прорыва водных коммуникаций, который может существенно изменить структуру грунта и стать причиной проседания фундамента.

Выбор некачественного материала или халатное выполнение работ – фактор, который может сыграть злую шутку даже в том случае, если вы максимально внимательно отнеслись ко всем указанным выше моментам. Поэтому в качестве исполнителей для работ по укладке фундамента лучше всего выбирать специалистов с хорошими рекомендациями или проверенные строительные компании.

Также очень важно точно придерживаться материалов и технологий, которые указаны инженером-проектировщиком в проекте. Чего лучше не делать при постройке фундамента под частный дом

Чего лучше не делать при постройке фундамента под частный дом

Существует ряд моментов, от которых следует воздержаться, если вы хотите, чтобы ваш фундамент стал надежным и долговечным основанием для постройки:

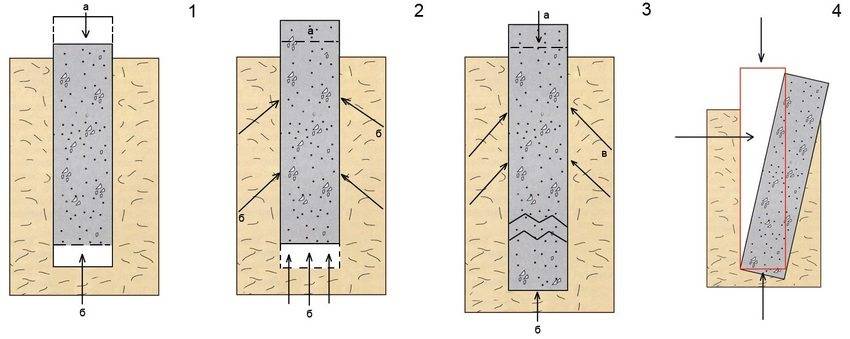

Основные причины разрушения фундаментов (силы: а — тяжести, б — сопротивления грунта, в — морозного пучения): 1 — проседание грунта; 2 — выталкивание фундамента; 3 — морозное пучение; 4 — опрокидывание опоры

Утепление и гидроизоляция фундамента

Возведение фундамента – это не конечный этап работ. После того как он выстоялся примерно месяц, стоит позаботиться об организации его гидроизоляции и утепления.

Гидроизоляция фундамента может быть произведена различными способами. Самый популярный и простой из них – это использование специальной пленки, которая не пропускает влагу извне, но и не препятствует отводу конденсата. Также стоит позаботиться о том, чтобы фундамент вашего дома не подвергался воздействию влаги из окружающей среды (дождевой воды, талых вод). Для этого устраивается система водоотвода, а при необходимости проводятся дренажные работы.

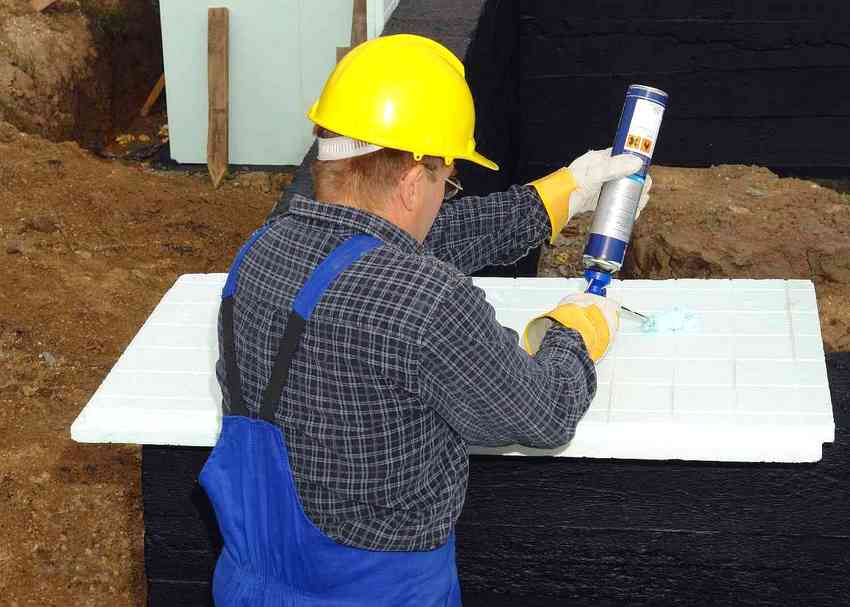

Нанесение клея на плиты пенополистирола, являющегося эффективным утеплителем

Утеплить основание дома можно, сделав несъемную опалубку для фундамента, на которую монтируются слои минеральной ваты, пенопласта или керамзита. Выбор материала для создания теплоизоляционного слоя зависит от природных условий, материала фундамента и многих других факторов.

Полезный совет! Внутренняя и внешняя отделка – это куда более сложный этап, чем само строительство фундамента, поэтому ему нужно уделить как можно больше внимания. Кроме того, такие работы занимают большое количество времени

Это тоже следует учитывать при расчете общих сроков выполнения проекта.
Защита фундамента от грунтовых вод является важной задачей при строительстве частного дома

Для расчета количества материалов, необходимых для строительства фундамента, лучше всего использовать различные варианты онлайн-калькуляторов. Так, калькулятор расчета бетона на фундамент поможет вам не ошибиться с количеством строительного материала, а значит – сэкономить свои деньги. Калькуляторы могут использоваться также для расчета плитного, ленточного, ростверкового фундамента, опалубки, облицовочной плитки.

Классификация

Существует четыре типа МЗФ. Каждый из них подходит для определенных условий, обладает своими уникальными особенностями.

Ленточный

Первый вид — ленточный. МЗФЛ считается самым популярным. Область применения — от легких каркасных сооружений до тяжелых каменных домов. Обустройство фундамента на всех типах почв допустимо только в том случае, если предполагается создание дренажной и теплоизоляционной системы.

Внешний вид ленточного фундамента напоминает непрерывную бетонную полосу с внутренним армированным каркасом. Такие конструктивные особенности помогают ему равномерно распределить вес будущего строения, передавая его подошве.

Такое основание разделяется еще на несколько видов:

  • монолитная заливка с поясами из арматуры;
  • сборно-монолитная с армированием по всей длине;
  • блочная со сплошным двойным армированием.

Ленточный МЗФ имеет несколько преимуществ:

  • сокращение расходов на материалах — на 40-50 %;
  • низкая стоимость работ — нет необходимости рыть глубокий котлован, возводить высокую опалубку, привлекать опытных строителей.

Столбчатый

Второй вид — столбчатый. Его внешний вид напоминает вкопанные колонны по всему периметру будущих стен. Опоры располагаются по углам, пересечениям и в местах повышенной нагрузки.

Между опорами устанавливается неглубокий ростверк, который соединяет их между собой и позволяет равномерно распределить нагрузку.

Этот вид МЗФ применяется на сильнопучинистых почвах, но которые включают в себя большое количество торфа, супеси или глины. Главные преимущества — низкая цена и быстрота монтажа. Поэтому он очень часто используется в возведении частных домов и хозяйственных построек.

Цельная плита

Третий вид — цельная плита. Представляет собой заливку армированной бетонной плиты по всей площади сооружения. Толщина составляет до 30 см. Особенности данного МЗФ мало чем отличаются от ленточного.

Однако различие заключается в способности равномерно распределять нагрузку по всей площади основания. Иначе говоря, сооружение «плавает» на грунте, как на понтоне.

Основное преимущество — снижение затрат на бетоне до 30%. При этом расходы сокращаются и на подготовке котлована, опалубки более чем на половину, если сравнить со схемой обустройства аналогичных заглубленных вариантов.

Цельномонолитный

Четвертый вид — цельномонолитный. Он объединяет все части силового каркаса в единую армированную конструкцию. По внешнему виду ничем не отличается от цельной плиты, но обеспечивает возможность обустройства цокольного этажа.

При этом достигается равномерное распределение нагрузки здания по всей площади подошвы. Но такой МЗФ нельзя применять для строительства на участках с большими наклонами и с наличием скального грунта.

Такое основание имеет и некоторые сложности. Цельномонолитный фундамент требует правильного расчета его размеров. Его возведение подразумевает большие материальные, трудовые и временные затраты. Но они оправдываются получением высокопрочного и надежного сооружения.

Как правильно выбрать вид фундамента для частного дома

Существует ряд общих рекомендаций, которые можно применить для устройства любого типа фундамента. К общим факторам относят следующие:

  1. Наличие под будущей конструкцией грунтовых вод.
  2. Общее состояние грунта на участке застройки.
  3. Величина нагрузки от несущей конструкции.
  4. Глубина, на которую максимально промерзает грунт.
  5. Наличие или отсутствие подвала.
  6. Предполагаемый срок службы сооружения.
  7. Какие используются материалы при строительстве.
  8. Есть ли на участке какие-либо подземные коммуникации.

Все эти моменты имеют чрезвычайно большое значение при выборе оптимального варианта вида фундамента для частного дома, поэтому им следует уделить повышенное внимание. Ниже мы рассмотрим каждый из факторов более детально

Выбор типа фундамента в зависимости от почвы

Если нужно возводить основание на холмистой местности, тогда сразу нужно рассчитывать боковое давление почвы, возможности горизонтального сдвига и давление почвы по уровню промерзания.

Величина таких давлений зависит от множества факторов и ее трудно порой рассчитать правильно. Поэтому конструкция оснований на холмах сразу предусматривает как минимум половину запаса прочности.

В таких случаях нужно использовать столбчатые фундаменты, столбы которых соединяются между собой ростверком (железобетонная обвязка). Также тут можно использовать ленточные фундаменты с надежной горизонтальной и вертикальной обвязкой.

  • Стационарное основание. Используется при возведении небольших зданий с малой несущей массой.
  • Плавающий фундамент. Строится на пучинистых почвах, несущие свойства которых отличается от сезона, насыщенности влагой и температурного режима. Конструкция: монолитная или решетчатая плита, толщина зависит от нагрузки самого здания. Используется для небольших сооружений.

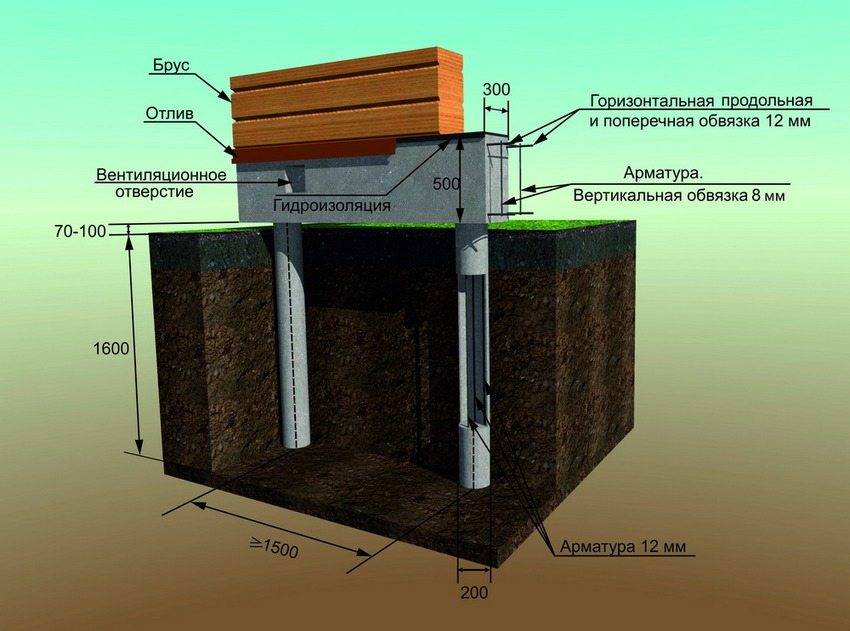

Схема столбчатого фундамента под деревянный дом

  • Ленточный и столбчатый фундаменты. Это распространенные стационарные основания, пользуются заслуженной популярностью среди частных застройщиков. Столбчатая конструкция незаменима на глубоко промерзаемых почвах. Не рекомендуется его использовать при строительстве домов с тяжелыми стенами, ведь тогда нужно проводить подробные расчеты несущей нагрузки на каждый столб индивидуально. А это несет за собой расчет толщины, высоты и типа столба, а также материала его выполнения. Особенность ленточного фундамента в том, что цоколь там плавно переходит в стены, а нагрузка от стен и перекрытий передается равномерно на каждый квадратный сантиметр основания. Ленточное основание способно выдержать значительные нагрузки, можно построить полноценный подвал или технический этаж, а также подземный паркинг. Его нужно возводить на сухих непучинистых грунтах, ведь при установке основания на глубоко промерзающих грунтах его постройка будет очень дорогой и экономически не выгодной.
  • Фундамент на винтовых сваях. Он появился относительно недавно, раньше применялся в промышленности для возведения оснований для высоковольтных линий электропередач, некоторых промышленных зданий, а также мачт сотовой связи. Но плавно такая технология перешла в частный сектор и активно используется при возведении зданий на сложных почвах. Отличительная особенность свайной конструкции – это возможность монтажа свай на значительной глубине, ведь она вкручивается до тех пор, пока не достигнет плотных пород.

Винтовая свая – это металлическая конструкция с лопастями, которая вкручивается в грунт специальной техникой или вручную.

Как правило, расчет проводится не столько количества этих дешевых строительных конструкций, как нагрузки на ростверк, с помощью которого сваи соединяются между собой. Также свайный фундамент возводится на поверхностях с большими перепадами высот, ведь тут не нужно проводить первичную обработку и выравнивание почвы.

Но основной недостаток свайного фундамента – это необходимость делать теплоизоляцию подполья, а это сложная технология, учитывая наличие открытого пространства снизу. Монтаж свай занимает максимум несколько дней, при этом не нарушается структура самой почвы. Не используется при возведении зданий на скалистых почвах.

Варианты по типу конструкции

Существует два технических решения:

  • в виде монолитной плиты, которая изготавливается непосредственно на застраиваемом участке;
  • сборные несущие конструкции из готовых плит, которые устанавливают на цементный раствор в траншеях.

В случае с монолитно-ленточным фундаментом бетонный раствор заливают в траншею, обустроенную щитовой опалубкой.

Внутри траншеи заблаговременно размещают армирующий пояс, чтобы придать конструкции нужную жесткость и устойчивость к изгибающим нагрузкам.

Технология предусматривает возможность заливки раствора в один прием или в несколько

Сборный метод предполагает использование заводских железобетонных блоков с высокими показателями по прочности и несущей способности. Кладку ведут на цементно-песчаный раствор.

В случае необходимости приобретают специальную железобетонную подошву, которую устраивают на песчано-щебневой подушке, а уже затем сверху укладывают штампованные блоки.

Глубина закладки фундаментов

Глубина закладки фундаментной опоры определяется не только уровнем промерзания грунта, но и конструктивными особенностями основания.

Тип фундамента по степени заглубления

Глубина погружения в грунт без учета дренажной подушки Возможная конструкция фундамента Ограничения Подходящий тип грунта Для какого типа сооружений используется

Поверхностные

Плитный Неровная поверхность участка, наличие перепадов по высоте Неустойчивые песчано-глинистые грунты, склонные к вспучиванию Допустимая нагрузка рассчитывается по площади соприкосновения строения с подстилающей поверхностью

Мелкозаглубленные

50-70 см Плитный, ленточный Песок крупной или средней фракции, щебенка и горные породы, сухая глина и суглинок. Легкие одноэтажные кирпичные, деревянные и каркасные дома, беседки, хозпостройки, гаражи, заборы.

Заглубленные

от 80 см и более (на 20-30 см ниже уровня промерзания грунта) Плитный, ленточный Значительные перепады высоты, контакт с водоносными пластами, сыпучий грунт Тяжелые железобетонные, каменные, кирпичные строения. Неограниченная этажность.
Столбчатый, свайный Песок, глина, суглинок, супесь Преимущественно малоэтажное строительство: деревянные и блочные дома, каркасники
