Как сделать зонт для трубы дымохода своими руками и особенности монтажа

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич


Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

  • К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
  • Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
  • Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
  • Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы


Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

  • Дымовой канал может включать только 1 колено – при выходе из печи или котла.
  • Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
  • Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы


Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

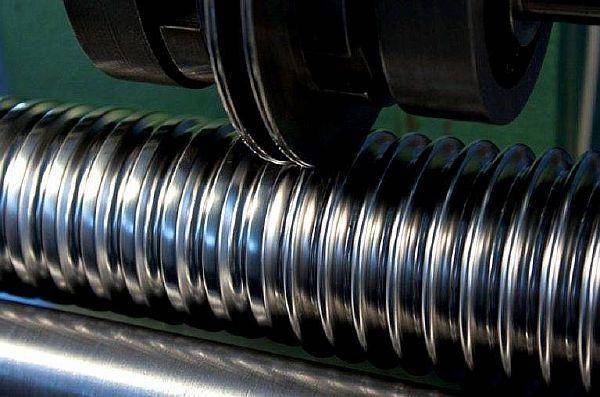

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.


Керамические трубы


Гофрированная нержавейка

Основные функции колпака

Специальное металлическое изделие, которое называется колпаком на трубу дымохода, призвано защитить выход от негативного воздействия атмосферных условий. Он не должен мешать тяге, искажать условия движения воздушных масс. Наличие или отсутствие такого элемента предусматривается на начальных стадиях проектирования отопительной системы. Установка осуществляется в соответствии с ГОСТ и отраслевыми документами.

Колпак выполняет следующие функции:

  • Закрытие вывода от задувания ветра. Направление воздушных масс постоянно изменяется, поэтому для предупреждения появления обратной тяги ставится защитный козырек.
  • Защита от дождя и снега, механических загрязнений, птиц. От атмосферных осадков защищает сам козырек. Чтобы не попали внутрь птицы, ставится сетка. Со временем на ней может образоваться замерзший конденсат, из-за чего уменьшается тяга. К тому же в зимнее время на сетке образуются сосульки. Необходимо заранее выбирать материал, на котором не будет образовываться влага.
  • Увеличение срока службы оголовка. Так как колпак защищает трубу от попадания мусора и грязи, ее внутренняя часть не будет повреждаться. Это позволит продлить время эксплуатации.
  • Декор. Оригинальные колпаки способны улучшить внешний вид дома и подчеркнуть стиль здания.

При установке колпака важно продумать систему таким образом, чтобы элемент не мешал свободному выходу дыма. В ином случае от декоративного козырька будет только вред и угроза пожарной безопасности

Несмотря на все функции колпака, часть специалистов против их установки. Это связано с тем, что грибок мешает выходу продуктов сгорания. Зонт трубы в таком случае уменьшает тягу. Также при сгорании выделяется водяной пар, который оседает на металле. В холодную погоду образуются сосульки, которые перекрывают сечение дымохода. В результате угар может пойти в дом и отравлять жильцов.

Процесс изготовления

Теперь необходимо закрепить изделие на трубе, используя два способа:

  • Сооружая проволочный каркас на металлической трубе.
  • Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.

Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения  (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба


Кирпичный дымоход монтируют во внутренних стенах

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба


Кирпичный дымоход на собственном фундаменте

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

  • Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
  • Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
  • Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
  • Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Как выбрать колпак

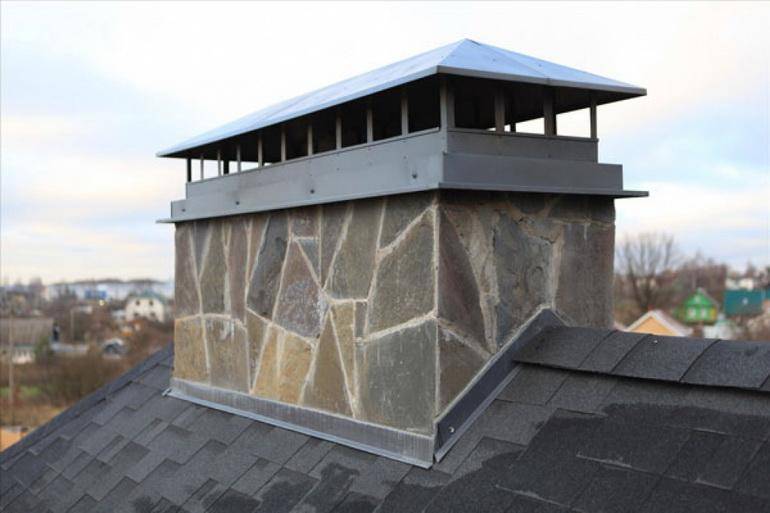

Чаще всего для кирпичных труб используются оголовки с четырехскатной крышей, а для труб круглого сечения — дымники с конусообразными зонтами

Однако стоит обратить внимание и на другие варианты. К примеру, колпак с щипцовым навершием лучше защищает от снега

ВАЖНО!

ВАЖНО!

Форма колпака дымохода не так важна. Чтобы он полностью выполнял свои функции, главное — правильно подобрать его по размеру. Свесы зонта должны со всех сторон на несколько сантиметров выступать за внешний периметр трубы.

Если вы хотите гарантированно избежать попадания в трубу листьев и другого мусора, а также птиц, необходимо остановить свой выбор на колпаке с сеткой, расположенной под зонтом. Роль сетки может выполнять художественная ажурная ковка, такие оголовки не только справляются с возложенными на них задачами, но и отличаются прекрасным внешним видом.

  • Для труб дровяных печей не подходят окрашенные дымники, так как краска с них быстро выгорает.
  • Оголовки с уплотненной двойной крышкой лучше переносят воздействие горячего воздуха, а двухэтажные модели позволяют добиться лучшего продува.
  • Колпак с дефлектором обеспечит максимально хорошую тягу и таким образом повысит эффективность отопления.
  • Если установить на трубу оголовок с откидывающейся крышкой, ее будет легко чистить.

Выбирая колпак, необходимо найти такую модель, которая не только хорошо выглядит, но и гармонично сочетается с остальными элементами крыши и дома вообще и хорошо впишется в экстерьер постройки.

Виды различных колпаков

К постройкам, имеющим ярко выраженный современный вид, подходят оголовки с плоской крышей, а для большинства стандартных «классических» кирпичных домов лучшим выбором будет колпак с четырехскатным, щипцовым или полукруглым навершием.

Чтобы правильно выбрать размер зонта колпака для кирпичной трубы, надо замерить ее длину и ширину. Если в верхней части дымохода есть расширение, зонт должен закрывать и его, а значит, необходимо ориентироваться именно на размеры внешнего периметра такого расширения. Основание колпака должно надеваться на дымоход легко, но при этом сидеть оно должно плотно, чтобы найти необходимые размеры его длинной и короткой сторон, к длине и ширине трубы надо добавить 4-5 мм.

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Как выбрать

При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

  1. Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
  2. Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
  3. Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
  4. Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра

Как выбрать подходящий зонт для трубы

На выбор конструкции влияют два фактора: форма дымохода и тип котельной установки.

С первым пунктом все понятно: форма зонта всегда идентична сечению трубы. Если дымоход изготовлен из стандартной круглой трубы, то основание колпака тоже должно быть круглым, а его верхняя часть должна быть изготовлена в виде конуса или обычного плоского круга.

Что касается типа котельной, то здесь важную роль играют свойства сжигаемого топлива. При сжигании газа образуется большое количество водяных паров, которые при соприкосновении с защитным зонтом конденсируются и образуют наледь. Поэтому при отоплении дома газом единственно возможный вариант оголовка – сопло с отверстием в верхней части.

В котельной с твердотопливной установкой температура дыма на выходе достигает 250 градусов, а влаги образуется гораздо меньше, чем при работе газовой горелки. Поэтому допускается использование защитных зонтов любого типа.
