Что из себя представляет Жуковский газовый котел АОГВ 23 + инструкция по эксплуатации

Для каких помещений лучше всего подходит?

Котлы АОГВ 23 оптимальны для использования в частных домах, общественных или коммерческих помещениях. Для них требуется отдельное помещение с возможностью проветривания, поэтому установка агрегатов в квартирах не рекомендована.

Также не подходят для эксплуатации производственные цеха с большим количеством проемов и технологических люков, нарушающих режим воздухообмена и создающих сквозняки. От них часто срывает пламя, что прекращает работу системы отопления и создает опасность утечек газа.

Оптимальный вариант — отдельное помещение в подвальном (цокольном) этаже, имеющее оконный проем, площадью не менее 8 м2.

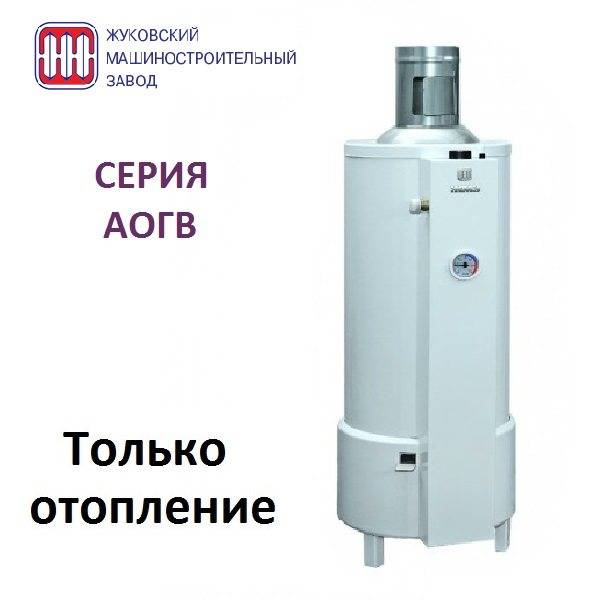

Напольные котлы АОГВ

Вся отопительная продукция Жуковского завода представлена тремя видами напольных одноконтурных агрегатов:

  • Эконом
  • Универсал
  • Комфорт

Первый тип оснащен автоматической системой отечественного производства, а два другие выполнены с автоматикой импортных ведущих производителей. Все модели рассчитаны исключительно на обогрев помещения, так как двухконтурные котлы заводом не выпускаются.

Некоторые виды котлов оснащены насосом для циркуляции воды, такое техническое исполнение способствует равномерному обогреву помещения. Пламя в горелке регулируется либо вручную, либо в автоматическом режиме.

За счет интересного исполнения теплообменника, укомплектованного турбуляторами, коэффициент полезного действия достигает 89%, что является далеко не худшим показателем.

Параметры нагревателей

Высокий КПД АОГВ – до 92% – означает, что установка этого оборудования принесет максимальную эффективность обогрева, и это – благодаря оригинальной конструкции рубашки. Котлы могут работать в отопительных системах с принудительной или естественной циркуляцией теплоносителя при условии, что давление в системе будет не меньше 1,4 Атм. Такие условия смогут обеспечить температуру жидкости +40/+900С.

Недостатком этой аппаратуры можно считать слишком большую мощность – даже самый маломощный котел производства Жуковского завода рассчитан на обогрев площади не менее 200 м2, а это значит, что в небольших домах его установка будет нецелесообразной и расходной.

Горелка в любой модификации и марке котла сделана из нержавеющей стали, поэтому ее долговечность гарантирована. Рубашка для ГВС – из меди, корпус агрегата покрыт полимерной или порошковой краской. Стандартная автоматика имеет температурные датчики и регуляторы для управления температурой теплоносителя и недопущения перегрева котла. Также в комплектацию входит термопара, контролирующая расход газа, и стабилизатор воздушного потока, который служит для компенсации перепадов воздушного давления при порывах ветра, а при безветренной погоде перекрывает газ.


Сертификат соответствия на котел газовый AOГB

НаименованияAOГB-11,6AOГBК-11,6AOГB-17,4AOГBК-17,4AOГB-23,2AOГBК-23,2AOГB-29AOГB-35AOГBК-35
Показатели
Мощность номинальная, кВт11,611,617,417,423,223,229,029,035,0
Расход магистрального или баллонного газа
Магистральный, мЗ/ч1,191,191,751,752,322,322,953,563,56
Баллонный, кг/ч0,8650,8651,2151,215
Обогреваемая площадь, квадратные метры120120100-200100-200100-250100-250150-300150-400150-400
КПД ≥ 90%90,090,090,090,090,090,090,090,090,0
Расход ГВС при нагреве воды при 35°С, литров в минуту3,53,57,010,0
Резьба на штуцере, дюймы1/21/23/43/43/43/43/43/43/4
Подвод/отвод
К системе отопления1/21/21/21/222222
К системе ГВС1/21/21/21/2
Диаметр патрубка для отвода газа, ≥ дециметров1,151,151,251,251,381,381,381,381,38
Габариты, см
Высота86,586,586,586,585,085,085,085,085,0
Ширина41,041,041,041,033,033,038,038,038,0
Глубина41,041,041,041,055,055,055,055,055,0
Масса, кг43,047,049,052,056,072,065,080,082,0
В моделях с мощностью 23,2 29 и 35 кВт – прямоугольный корпус

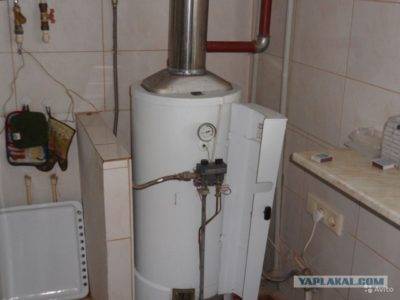

Одноконтурный агрегат АОГВ – устройство и размеры

Инструкция по эксплуатации

Перед запуском требуется проветрить комнаты, удостовериться, что газовый кран, расположенный перед агрегатом, находится в закрытом состоянии, затем проверить тягу. Включать котел Жуковский требуется в следующем порядке:

  1. Открыть кран, приподнять зеркало до горизонтальной позиции.
  2. Повернуть рукоятку управления против часовой, установив позицию «Включен запальник», надавить до упора и держать 10 секунд. Не отпуская рукоятку, нажать клавишу розжига, чтобы раздался щелчок.
  3. Если пламя не гаснет, можно отпускать рукоять. При угасании требуется повторить попытку.
  4. Для зажигания главной горелки требуется повернуть ручку на позицию 1-2, дождавшись срабатывания оборудования. При погасании повторно разжигать горелку возможно только спустя 5 минут.
  5. Повернуть зеркало в вертикальное положение, проверить тягу и отрегулировать температуру воды в системе.
  6. Если на стенках появился конденсат, не нужно пугаться: капли прекратят вырабатываться при прогреве выше 30 градусов.
  7. Чтобы выключить агрегат, требуется повернуть рукоятку управления по часовой стрелке, пока она не станет в положение «Включен запальник».

Достоинства и недостатки модели

Достоинствами котлов Жуковский АОГВ 23 являются:

  • Надежность, простота конструкции.
  • Независимость от системы электропитания.
  • Простое и интуитивно понятное управление.
  • Предназначены для использования в российских условиях.
  • Рассчитаны на работу в суровых климатических условиях.
  • Срок службы составляет 14 лет ( и больше).
  • Стоимость котлов намного ниже, чем у европейских аналогов.

Недостатками агрегатов следует считать:

  • Теплообменник агрегатов изготовлен из стали, уступающей по теплопроводности чугуну.
  • Внешний вид котлов уступает европейским моделям.
  • Механическая автоматика котла довольно слаба.
  • Габариты и вес агрегата требуют установки в отдельном помещении.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство недостатков в той или иной степени свойственны всем атмосферным моделям, поэтому их можно отнести к специфической особенности конструкции.

Устройство

Принцип работы котла АОГВ 23 построен на нагреве теплоносителя с помощью горелки атмосферного типа. Поступая в трубчатый теплообменник, жидкость получает максимальную температуру, после чего выводится в систему отопления.

Передвижение теплоносителя происходит под действием теплового движения нагретых слоев вверх, поэтому размещение всех трубопроводов надо планировать с определенным уклоном. Для настройки температуры на заданное значение установлен трехходовой кран, производящий подмешивание в нагретый теплоноситель некоторое количество более холодной обратки.

Естественная циркуляция нестабильна и неэффективна, поэтому многие владельцы устанавливают внешний циркуляционный насос, стабилизирующий работу системы.

Принцип работы АГВ

Основным конструктивным элементом АГВ является емкость, в которой происходит разогрев теплоносителя. При горении газа нагревается теплообменник, выполненный в форме трубы и установленный внутри корпуса АГВ. Тепло от нагретой трубы передается теплоносителю, который в дальнейшем отправляется в отопительный контур.

Продукты сгорания газа выводятся через встроенный в конструкцию котла дымоход. Вся автоматика – это клапан, который открывает газовую горелку. Благодаря работе клапана в баке постоянно поддерживается требуемый температурный режим.

В котлах АОГВ также имеется блок автоматики, отключающий устройство в случае ряда проблем:

  • Нарушение тяги;
  • Существенное снижение давления газа на подаче;
  • Прекращении горения запальника.
  • Расширительный бачок;
  • Отопительные приборы, расположенные в каждом помещении, требующем прогрева;
  • Магистральный трубопровод, обеспечивающий раздачу разогретого теплоносителя;
  • Верхняя разводка труб;
  • Труба обратки.

Чтобы знать, как работает газовый котел АОГВ, нужно представлять себе физические законы, которые возникают в отопительной системе при его работе. Нагретый теплоноситель имеет меньшую плотность, что позволяет ему самостоятельно подниматься выше холодной жидкости. Теплоноситель поступает в магистральный трубопровод, разносится по отопительным приборам, отдает им тепло, и возвращается для повторения цикла нагрева.

В котлах АОГВ жидкость перемещается самотеком, без каких-либо дополнительных усилий. Если в процессе нагрева теплоноситель расширяется слишком сильно, то его избытки сливаются в расширительный бачок. Данный элемент устанавливается на самом верхнем участке отопительного контура. Когда температура в контуре снижается, теплоноситель возвращается в газовый котел ОГВ.

Чтобы повысить эффективность системы и сделать ее более стабильной, можно дополнить АГВ циркуляционным насосом, который заставляет теплоноситель перемещаться принудительно и обеспечивает более равномерный прогрев всех участков контура. При этом нужно помнить, что для работы насоса требуется электричество – а основным достоинством АГВ является именно независимость от электроэнергии.

Инструкция по запуску и по эксплуатации

Запуск котла производится после установки на ровную горизонтальную поверхность и подключения всех коммуникаций:

  • Подача газа.
  • Прямая и обратная линии системы отопления.

После установки следует заполнить систему теплоносителем. Контроль уровня заполнения производится с помощью сигнальной трубы. Розжиг котла производится с помощью узла пьезорозжига или зажженной спичкой (серия Эконом).

ВАЖНО!

Для запуска котла следует сначала проветрить помещение в течение 15 минут. После этого открыть газовый кран, включить ручку в положение «включен запальник» и утопить ее до упора. Выждать в таком положении 10-15 секунд, затем нажать кнопку пьезорозжига.

Когда появится пламя на запальнике, подождать еще 20-30 секунд, после чего отпустить ручку. Запальник должен продолжать гореть. После этого можно установить требуемую температуру теплоносителя.

В процессе эксплуатации от пользователя не требуется никаких специфических действий, кроме периодической очистки от пыли и сажи.

Один раз в год следует приглашать мастера для выполнения ТО. По всем проблемам надо обращаться в гарантийную или сервисную мастерскую.

Как оптимизировать работу котла и системы отопления?

Оптимизировать индивидуальное отопление можно двумя способами:

· Установить комнатный термостат . Этот способ подойдет для домов с системами отопления небольшой протяженности, где нет разницы температур в помещениях. Управление газовой горелкой передается комнатному термостату, на котором устанавливается комфортная температура. При этом встроенный в котел термостат остается в работе. Он защищает теплообменник от перегрева.

· Снабдить радиаторы термостатическими головками . Этот способ подойдет для больших домов с разветвленной системой отопления. Он позволяет регулировать температуру в каждом помещении индивидуально.

Оба способа «работают» при температуре в котле 60 – 65 °C.

Заказать котел с газовой горелкой и получить консультации по его эксплуатации можно на сайте компании « Теплодар ».

Источник

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Внимание! Перед каждой сезонной эксплуатацией необходимо проверять работу датчиков безопасности. Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа

Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

  • неисправность газового крана;
  • засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
  • сильная тяга воздуха;
  • низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Внимание! Для диагностики и ремонта автоматики газового котла необходимо приглашать специалиста. Неумелые действия могут усугубить проблему и повлечь нежелательные последствия

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ, пошаговый процесс сборки и тестирование результата.

Самым доступным энергоресурсом с минимальным уровнем вредных выбросов в современном мире является газ. Применение АГВ для обогрева помещений – наиболее эффективный вариант в плане экономичности и безвредности. Независимость от электрообеспечения и дешевизна обслуживания позволяют водонагревательным котлам АГВ занять достойное место среди подобных аппаратов.

Правила безопасности

Часто встречающиеся опасные неисправности и методы устранения по правилам безопасности:

  • срыв пламени — момент, во время которого произошло затухание пламени, но подача газа не прекратилась. Метод устранения — отключить подачу газа, открыть на проветривание помещение, в котором стоит котел. Во время проветривания, категорически запрещено пользоваться открытым огнем, включать, выключать электроприборы, зажигалки и прочее;
  • снижение наполненности циркуляционного контура водой — случается при наличии течи воды. При обнаружении места утечки, выключите котел, но ни в коем случае не начинайте заполнение циркуляционного контура. Дождитесь полного остывания, найдите течь, устраните. После чего придется снова наполнить циркуляционный контур;

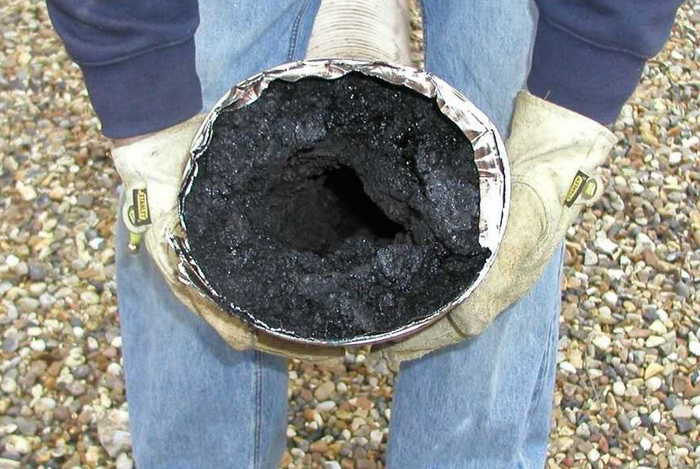

  • в дымоходе исчезла тяга — остановите котел, очистите дымоход. Проветрите помещение. При возобновлении тяги верните в работу котел;
  • погас запальник — выключите котел, проведите процедуру включения согласно паспорту и прилагаемой инструкции.

Помогите настроить температуру котла АОГВ-11,6-3 ТУ 51-20-25-92

Чтобы сделать погорячее, надо крутануть регулировочное колёсико терморегулятора: со стороны барашка газ.крана — вверх, а если со стороны, как на вашем фото, то вниз; сколько именно надо крутануть — определяется опытным путём (по нагреву воды). Если колёсико не крутится в указанном направлении, надо ослабить стопорный винт (я на вашем фото пометил его стрелкой), прокрутить в обратную сторону и затянуть стопорный винт. В запущенных случаях шток терморегулятора (на нём сидит регулировочное колёсико) может захряснуть и тут уже либо менять терморегулятор (геморное дело), либо выкручивать из него клапан.

Источник

Какими функциями обладает Жуковский газовый котел АОГВ 23

Аббревиатура АОГВ 23 расшифровывается как Аппарат Отопительный Газовый Бытовой мощностью 23 кВт. Это одноконтурный напольный агрегат, способный эффективно отапливать помещение до 200 м2.

Такие возможности оптимальны для использования в частном доме, коттедже или ином помещении. Котел предназначен для выполнения только одной функции, что позволило производителю исключить все лишние детали и незадействованные элементы конструкции.

Это увеличило надежность, снизило количество отказов и поломок. Кроме этого, особенностью котлов АОГВ 23 является энергонезависимость.

При внезапном отключении электропитания работа котла будет продолжаться в обычном режиме, что важно в условиях российской зимы. Эта особенность существенно увеличивает надежность системы обогрева дома

При этом, отсутствие электропитания требует специфического расположение радиаторной системы, поскольку циркуляция теплоносителя будет происходить естественным способом.

Камера сгорания котла атмосферного типа, с забором воздуха прямо из помещения и естественным дымоудалением при помощи тяги печного типа.

В качестве теплоносителя использован бытовой антифриз, увеличивающий надежность отопительной системы в сильные морозы.

Разновидности

Существует три модификации котлов Жуковский АОГВ 23:

  • Эконом. Напольный агрегат с российской автоматикой, теплообменником трубчатого вида. Есть датчик температуры.

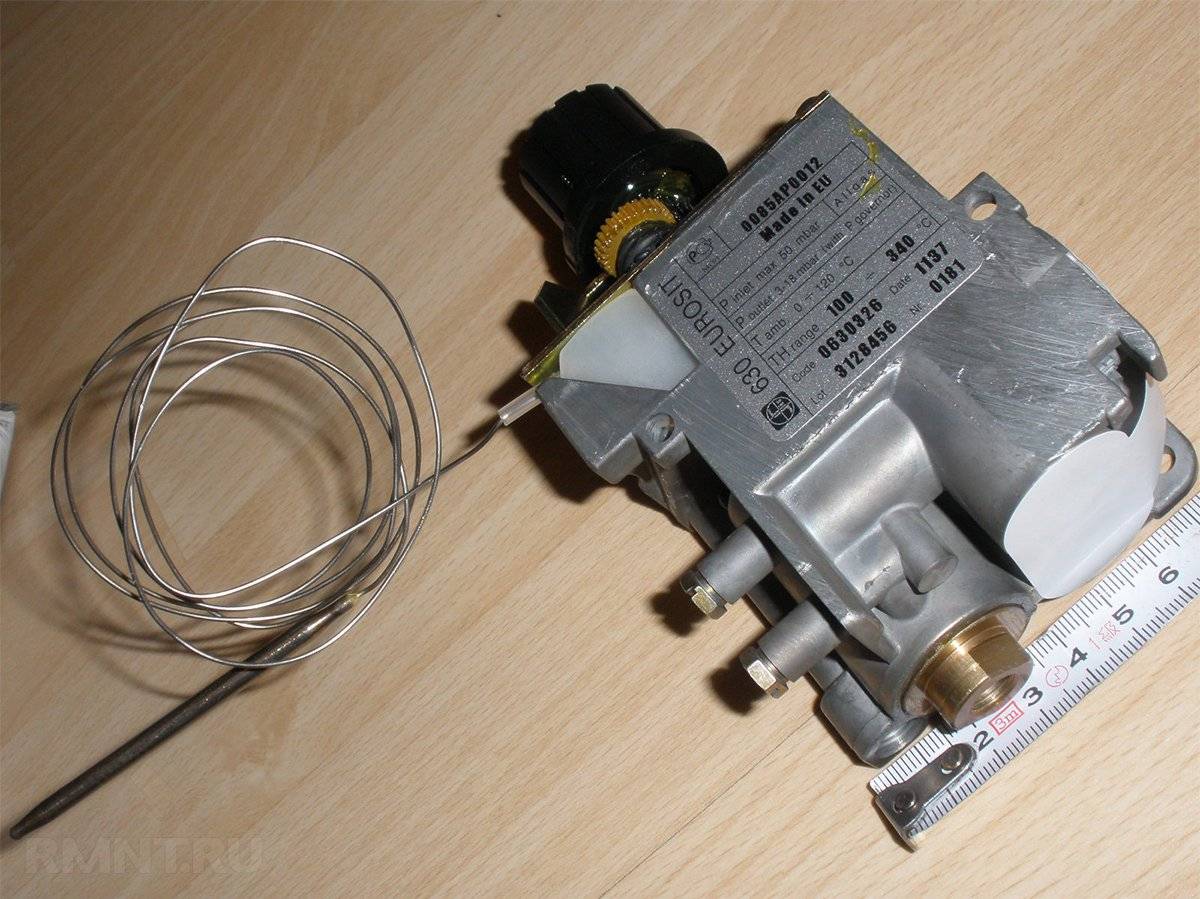

  • Универсал. Установлена итальянская автоматика SIT, модулированная горелка, датчик перегрева теплоносителя.
  • Комфорт. В дополнение ко всем опциям моделей Универсал, котлы имеют возможность дистанционного управления, комнатным термостатом, защитой от превышения температуры теплоносителя.

Котлы модификации Комфорт можно отличить от других разновидностей внешне — они имеют прямоугольную форму сечения корпуса, тогда как Эконом и Универсал — круглую.

Особенности конструкции и характеристика оборудования

Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.

Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.

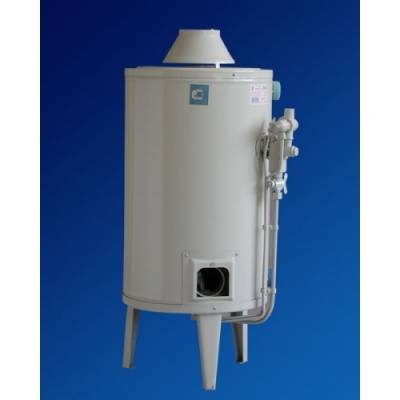

Принцип работы АГВ

Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки.

Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.

Эта система обеспечивает полный цикл работы аппарата, который включает:

  • нагрев теплоносителя – воды;
  • подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
  • отдача тепла;
  • обратный возврат воды в прибор для последующего нагревания.

Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.

Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.

Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.

Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.

Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:

Тепловая мощностьОтапливаемая площадьЕмкость бакаКПДМаксимальная температура нагрева воды

АГВ-80
7 кВт
до 60 м²
80 л
75%
90˚
85 кг

АОГВ-23,2
23,2 кВт
до 200 м²
35 л
89%
95˚
55 кг

Разновидности устройств

Все одноконтурные и двухконтурные АГВ жуковского производства имеют три основных разновидности, которые дают клиентам подобрать себе отопительную колонку в зависимости от имеющегося бюджета:

  1. «Эконом» модификация – имеет набор оборудования, необходимый только для безопасного функционирования: отечественную автоматику, температурный датчик, теплообменник.
  2. Вариация «Стандарт» способна также модулировать пламя горелки, управляется зарубежной системой контроля, способна отключаться при перегреве, предотвращая поломку.
  3. Котельный комплекс «Комфорт» отличается наличием блока дистанционного управления, технологией поддержки заданной температуры, комнатным термостатом.

Запальник в газовом котле

Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.

Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.

Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1–7).

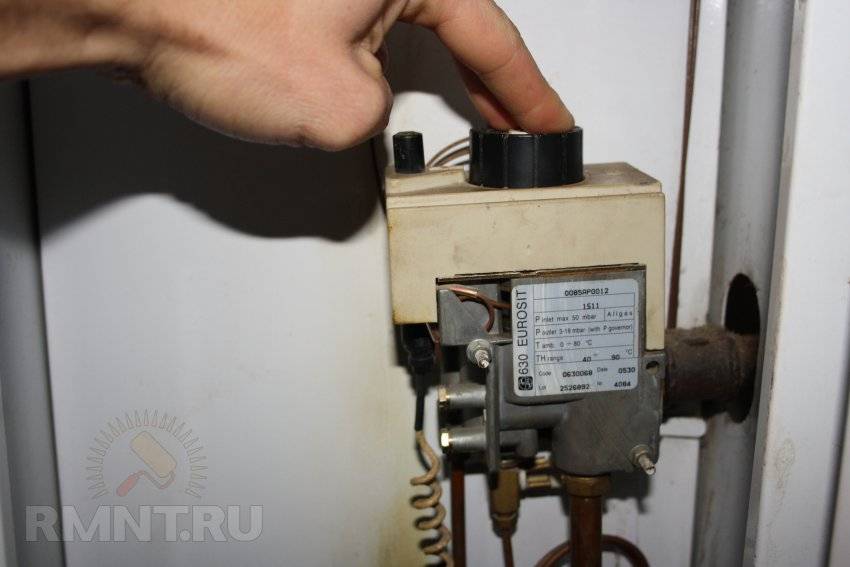

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Плюсы и минусы

Несмотря на кажущуюся простоту, котлы АГВ-80 имеют такие преимущества, как:

  1. Сравнительная простота установки и легкость дальнейшего управления и обслуживания. Это касается безопасного регулирования температуры воды в заранее заданном диапазоне.
  2. Бак, производимый из металла, устойчивый к коррозии, прочный и долговечный.
  3. Изготовление важных узлов и деталей с применением высокоточных современных технологий. Они считаются чувствительными к малейшим изменениям в параметрах работы системы.
  4. Энергонезависимость. Для работы АГВ не требуются стабильная работа сети, расходы на проверку розеток и проводки, адаптация системы к повышенной нагрузке.
  5. Практически бесшумное функционирование. Отсутствуют циркуляционный насос и вентилятор.

Установка АГВ означает, что разводку труб в отопительной системе можно выполнять из любых материалов — чугуна, стали и металлопластика, устойчивого к нагреванию.

Работа агрегата не зависит от перепадов давления газа в сети. Продуманная защита позволяет вовремя отключить систему при снижении давления.

По сравнению с моделями, оснащенными циркуляционным насосом и вентилятором, у АГВ более низкая эффективность, отсутствует дистанционное управление.

Имеются технические особенности, которые ведут к разрушению прибора. Например, если температура воды в системе опускается ниже +50°C, начинается обильное выделение конденсата. В отличие от современных моделей, в таких котлах он никак не используется, зато способен потушить пламя.

При смешении продуктов горения с конденсатом образуются серная и азотная кислоты. Последние вредны для здоровья человека и оборудования, поскольку приводят к коррозии.

Конструкция АГВ

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

  1. При падении тяги.
  2. Падении давления в топливной магистрали.
  3. Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

Какими функциями обладает Жуковский газовый котел АОГВ 23

Аббревиатура АОГВ 23 расшифровывается как Аппарат Отопительный Газовый Бытовой мощностью 23 кВт. Это одноконтурный напольный агрегат, способный эффективно отапливать помещение до 200 м2.

Такие возможности оптимальны для использования в частном доме, коттедже или ином помещении. Котел предназначен для выполнения только одной функции, что позволило производителю исключить все лишние детали и незадействованные элементы конструкции.

Это увеличило надежность, снизило количество отказов и поломок. Кроме этого, особенностью котлов АОГВ 23 является энергонезависимость.

При внезапном отключении электропитания работа котла будет продолжаться в обычном режиме, что важно в условиях российской зимы. Эта особенность существенно увеличивает надежность системы обогрева дома

При этом, отсутствие электропитания требует специфического расположение радиаторной системы, поскольку циркуляция теплоносителя будет происходить естественным способом.

Камера сгорания котла атмосферного типа, с забором воздуха прямо из помещения и естественным дымоудалением при помощи тяги печного типа.

В качестве теплоносителя использован бытовой антифриз, увеличивающий надежность отопительной системы в сильные морозы.

Для каких помещений лучше всего подходит?

Котлы АОГВ 23 оптимальны для использования в частных домах, общественных или коммерческих помещениях. Для них требуется отдельное помещение с возможностью проветривания, поэтому установка агрегатов в квартирах не рекомендована.

Также не подходят для эксплуатации производственные цеха с большим количеством проемов и технологических люков, нарушающих режим воздухообмена и создающих сквозняки. От них часто срывает пламя, что прекращает работу системы отопления и создает опасность утечек газа.

Оптимальный вариант — отдельное помещение в подвальном (цокольном) этаже, имеющее оконный проем, площадью не менее 8 м2.

Разновидности

Существует три модификации котлов Жуковский АОГВ 23:

  • Эконом. Напольный агрегат с российской автоматикой, теплообменником трубчатого вида. Есть датчик температуры.
  • Универсал. Установлена итальянская автоматика SIT, модулированная горелка, датчик перегрева теплоносителя.
  • Комфорт. В дополнение ко всем опциям моделей Универсал, котлы имеют возможность дистанционного управления, комнатным термостатом, защитой от превышения температуры теплоносителя.

Котлы модификации Комфорт можно отличить от других разновидностей внешне — они имеют прямоугольную форму сечения корпуса, тогда как Эконом и Универсал — круглую.

Датчики пламени и тяги

Датчики пламени и тяги работают по такому принципу. Датчик тяги реагирует на ухудшение дымовой тяги и передает импульс в систему контроля. Он расположен в дымовом колпаке. Оснащен пластиной из сплава двух металлов: железа и никеля. При ухудшении тяги дымовые газы накапливаются и разогревают пластину. Она деформируется, контакты при этом размыкаются, останавливается приток топлива в камеру сгорания. Когда температура уменьшается, пластина возвращается в свое обычное состояние.

По такому же принципу работает и датчик температуры. При нагреве воды в котле выше установленной температуры срабатывает рычажной механизм, и клапан регулятора температуры закрывается. Поступление газа прекращается, горелки гаснут.

При остывании воды сильфон датчика сжимается, срабатывает рычажной механизм, клапан регулятора температуры открывается, газ начинает поступать, и загораются горелки.

Разновидности

Существует три модификации котлов Жуковский АОГВ 23:

  • Эконом. Напольный агрегат с российской автоматикой, теплообменником трубчатого вида. Есть датчик температуры.
  • Универсал. Установлена итальянская автоматика SIT, модулированная горелка, датчик перегрева теплоносителя.
  • Комфорт. В дополнение ко всем опциям моделей Универсал, котлы имеют возможность дистанционного управления, комнатным термостатом, защитой от превышения температуры теплоносителя.

Котлы модификации Комфорт можно отличить от других разновидностей внешне — они имеют прямоугольную форму сечения корпуса, тогда как Эконом и Универсал — круглую.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
