Фундамент должен быть прочным, надежным и долговечным. Так вкратце можно охарактеризовать основные требования к основанию любого здания. Чаще всего для устройства фундамента используется бетон, но это не единственный подходящий материал. Интересный альтернативный вариант – бутовый камень.

Устройство и характеристики основания

Используется цемент прочностной марки не ниже 200. Также нужен песок средней зернистости, который замешивается с цементом в обычной пропорции, 1 часть песка на 3 части цемента. Плюс – 5 частей щебня.

Для наполнения берут бутовый камень фракции 20-30. Точные размеры камня высчитывают по простой формуле: размер бута составляет треть от ширины ленты фундамента. В среднем, бут составляет 50% от всей массы бетона.

Камень не должен иметь трещин. Обязательна проверка прочности – если от удара молотком камень сохранил целостность, его можно использовать.

Если есть загрязнения бута, это уменьшает его адгезию к раствору, поэтому перед засыпкой в бетон камень промывают водой.

Заливка

Заливка — основной этап всех работ. Она производится одномоментно, что в данном случае означает — за один день. Перерыв в заливке больше суток недопустим, поскольку придется дожидаться полного затвердения материала для продолжения работ. Добиться при этом высокого качества ленты уже не удастся.

Необходимо подготовить несколько точек подхода техники к опалубке. Заливку производят с разных участков, равномерно распределенных по длине опалубки. Начинают с внутренних частей, затем переходят к внешнему периметру.

Для уплотнения и удаления пузырьков воздуха рекомендуется использовать вибромашину, можно также обойтись вилами или иным ручным инструментом.

Монтаж

Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности

Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни;
Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву;
Насыпь подушки с уплотнением;
Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки

Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки;
Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание;
Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см

Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей;
Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас;
Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.

Секреты устройства бутобетонного фундамента:

  • Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
  • Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
  • Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
  • При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.

Как видно, обустроить бутовый фундамент даже непрофессионалу несложно, важно правильно определить размеры ленты, подготовить камни и затворить цементный раствор. Конструкция в результате получается долговечной и надежной

Перед кладкой стен поверхность фундамента покрывают гидроизоляцией.

Технология сооружения бутобетонного ленточного фундамента

Бутобетонный ленточный фундамент требует тщательной подготовки траншей и сборки опалубки

Собирая ее своими руками необходимо учесть отсутствие металлического каркаса, обратить особое внимание на обустройство подушки и тщательность заливки раствора. Посмотрите видео, как заложить фундамент из бутового камня

Технология выполнения строительных работ проста:

Для обустройства подушки на дне траншеи из двух слоев песка и мелкого щебня делают подушку. Основательно пролив ее водой, трамбуют.На этой подушке возводят бутобетонный ленточный фундамент, начиная с заливки первого 15 сантиметрового слоя бетона, который закрывают гидроизоляцией.

Для первого ряда выбирают булыжник, чтобы не повредить изоляционный материал.Без помощи машин, своими руками складывают крупные камни поверх застывшего раствора. Булыжники не должны вдавливаться и соприкасаться. Образовавшиеся между ними пустоты заполняет смесь, приготовленная из трех частей песка и одной части цемента марки М500.

Ширина такого основания составляет не менее чем 50 сантиметров, но постепенно кладка становится немного уже и на уровне начала цоколя шири фундамента составляет уже 30 сантиметров. Высота всей конструкции зависит от определенной высоты цоколя. Это значит, что при глубине 1,5-2 метра и высоте цоколя 70 сантиметров высота самого фундамента составит около 2,5 метров.Опалубка, сохраняющая форму основания, выставляется с использование большего количества поперечных перемычек, удерживающих щиты.

Каждый очередной слой камней закрывается раствором до середины. После его застывания следующий слой камней укладывают так, чтобы было похоже на обычную кладку.

Верхний слой полностью покрывают раствором, а после его окончательного застывания с помощью цементной смеси выводят ноль, делая фундамент по уровню. Работы по возведению бутобетонных фундаментов проводят в теплое время года, но при высокой температуре воздуха необходимо кладку закрывать от солнечных лучей и регулярно увлажнять. Постепенное высыхание снизу вверх позволит избежать растрескивания.

(Пока оценок нет)

https://youtube.com/watch?v=fp1o-BuLEykrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • betonopedia.ru
  • fundamentt.com
  • www.banidom.ru
  • fundamentaya.ru

Утепление основания

Для проведения этих работ понадобится обшить фундамент как с внутренней стороны, так и с внешней. Кроме того, вместе с этим процессом проводится строительство цоколя здания. Чтобы утеплить бутобетонный фундамент, нужно обшивать его снаружи пенополистиролом. Для этого сначала с поверхности основания надо удалить загрязнения и пыль. После нужно обустроить его в несколько слоев рулонным битумом. Завершающий этап — оклеивание основания снаружи упомянутым теплоизоляционным материалом.

Для защиты здания от мороза следует обшить цоколь пенопластом. Этот материал нужно крепить на клей либо мастику, а после необходимо оштукатурить конструкцию по малярной сетке.

Иногда строители используют комплексную методику для лучшего утепления фундамента.

Бутовый фундамент своими руками

Технология строительства бутового фундамента своими руками без специалистов и дополнительной техники является следующей.

Обустройство траншеи

Первым этапом на местности обозначьте контуры будущей траншеи. Делайте это при помощи деревянных колышков и натянутых между ними веревок. Ширина траншеи должна быть шире будущих стен на пятнадцать сантиметров. Приступив к процессу копки траншеи, понаблюдайте и определите степень рыхлости почвы, её состав. В случае значительного осыпания грунта со стен траншеи, соорудите временную опалубку из досок либо иных подручных материалов.

Для начала выкапываем траншею и по необходимости выставляем опулубку

После осуществления заливки эти доски можно будет удалить. В зависимости от климатической зоны глубина траншеи может быть различной. Однако она должна превышать уровень промерзания грунта, а потому, как правило, глубина траншеи составляет не менее полутора метров. Возможно, в некоторых конкретных ситуациях для проведения землеройных работ потребуется привлечь экскаватор.

Подготовка подушки

В подготовленной траншее первым слоем окажется песчаная подушка. Уложите песок на дно траншеи в два слоя, высотой примерно тридцать сантиметров. Затем сверху толщиной в несколько сантиметров просыпьте мелкий щебень. Далее пролейте сверху водой и утрамбуйте подушку.

Для более качественного результата рекомендуется увлажнять и утрамбовывать каждый слой отдельно.

Фундамент из бута не требует произведения монтажа гидроизоляционного слоя, но при желании можете использовать листы рубероида или его аналоги.

На дно траншеи укладываем и трамбуем песчаную подушку

Укладка

Природные булыжники с максимально плоскими горизонтальными поверхностями уложите в первые ряды. Они должны стать прочной опорой, куда уложатся последующие камни для основания, а затем и стены здания.

Укладка камня в траншею

Ровные камни первых слоёв с силой вдавливайте в песчаную подушку до тех пор, пока они не станут неподвижными, т. е. перестанут качаться и поддаваться. Это также означает, что подушка плотно спресована, лишена пустот, проёмов и иных нежелательных образований, которые ухудшают прочностные качества всей конструкции и основания.

Камни направляйте вдоль земляной выемки для лучшего распределения нагрузки. Ни в коем случае не укладывайте камни поперек, это крайне не рекомендуется делать. В случае, когда в партии строительных материалов нет подходящих экземпляров, используйте молоток, кирку и зубило. При помощи этих инструментов и примерив на себя роль камнетеса, скорректируйте имеющиеся экземпляры для достижения необходимой формы.

Далее в процессе укладки камней так или иначе начнут образовываться различные дефекты в виде углублений, проёмов, пустот и т. д. В таком случае поработайте трамбовкой, а также добавляйте больше мелкой гальки и щебня для ликвидации нежелательных пустот. Дополнительно воспользуйтесь кувалдой для достижения наилучшего результата. Завершающим действием на данном этапе, осуществите заливку слоя бетонного раствора, который приготовили в классических пропорциях.

Заливка бутобетонного фундамента

Укладка следующих рядов

Как уже упоминалось в предыдущем пункте, осуществите заливку первого слоя на уровень тридцать-сорок сантиметров от дна траншеи. По подобному принципу осуществляйте укладку и заливку каждого ряда. При этом, все последующие слои монтируйте непосредственно в ещё не застывший раствор предыдущего ряда. Периодически осуществляйте перевязку швов.

Армирование. Дополнительная стабилизация и усиление бутового фундамента, никогда не будут лишними, особенно для конструкции большой высоты

Для этой цели используйте арматуру либо проволоку, особенное внимание уделяйте последним слоям конструкции

Санитарные приборы и приемники сточных вод

Для приема сточных вод в помещениях используются канализационные трубы с условным проходом от 25 мм и более. Применяемые при устройстве внутренней системы канализации трубы и фасонные части должны удовлетворять санитарным нормам, соответствовать техническим условиям и госстандартам. Для мытья рук и лица используют умывальники различных форм и конструкций. В ванных комнатах устанавливают чугунные или стальные ванны длиной 1,5 или 1,75 м. Удобны в пользовании сидячие ванны, особенно если в доме есть пожилые люди. Застройщики с солидным достатком могут приобрести дорогостоящие ванны типа «Юкон», «Джакуззи» и т. п.

Устройства и типы ленточного основания

По глубине своего залегания ленточные монолитные основания могут быть глубокого или мелкого залегания. Заглубленные на небольшую глубину основания в основном используются на обычных грунтах, отличающихся прекрасной несущей способностью, под сооружения небольшого веса из дерева или каркасные дома.

Устройство монолитных бетонных фундаментов глубокого заложения применяется в основном под тяжелые здания. Опускают их ниже уровня промерзания грунта примерно на 15 см при условии наличия хорошей его несущей способности.

Технология монолитного ленточного фундамента предусматривает обустройство опалубки, придающей бетону нужную форму и не позволяющей ему расплываться. Однако опалубка требует не только дополнительных затрат на материалы, но и времени на ее обустройство.

Что нужно для строительства?


Для монтажа кирпичной ленты:

  • песок,
  • кирпич,
  • кладочный раствор,
  • арматурная сетка или прутья,
  • гидроизоляция,
  • утеплитель.

Также нужна съемная опалубка и бетонный раствор – для подушки. Для кладки подходит раствор из цемента и песка, высокой крепости, но для надземной части можно сделать смесь из цемента и извести в пропорции 1:3.

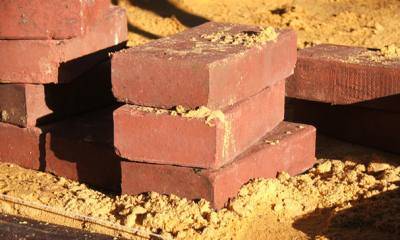

Какой кирпич используют?

Для кладки основания подходит только полнотелый красный кирпич марок М-150 – М-300. Показатель морозостойкости – от F 35-100, водопоглощение – не выше 20%.

Оптимальным вариантом будет клинкерный кирпич – за счет более высокой температуры обжига он обладает большей прочностью, морозо- и влагостойкостью. Но у клинкера есть существенный недостаток – высокая цена.

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

  • Вид грунта.
  • Его расчетное сопротивление.
  • Линейные нагрузки.
  • Глубину залегания.
  • Ширину подошвы ленты.
  • Назначение и особенности армирования.
  • Возможность обустройства дренажа.

Схема обустройства дренажа ленточного фундаментаИсточник krovli-zabori.ru

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Строительство своими руками, видео

Устройство мелкозалубленного ленточного фундамента подчиняется указанным принципам:

  • реализация земляных работ. Место под строительство выравнивается, снимается верхний слой грунта с запасом 2 м с каждой стороны. Для контроля перепада высот используется строительный уровень;
  • согласно проектным данным, намечается разметка. Основные элементы отмечаются кольями и веревкой. Если объект имеет прямоугольный форму, колья забиваются по углам. Более сложные формы требуют обозначения всех участков стыка или поворотов будущих стен. Все углы должны составлять 90 градусов;
  • вырывается траншея (глубина 50 см, ширина превышает ширину стен);

Для работ можно привлечь специализированную технику. Когда доступ на строительную площадку осложнен, лучше воспользоваться мини-экскаваторами, однако дно траншеи придется выравнивать вручную

  • стенки траншеи выстилаются гидроизоляционным слоем;
  • обустраивается песчано-гравийная подушка (толщиной 15-30 см, в зависимости от типа почвы). Специалисты рекомендуют использовать крупнозернистый песок;
  • реализация армирования. В углы вбивается четыре прутка диаметром 10 мм. Длина прутков должна быть на 5 см меньше высоты основания. При необходимости вбиваются промежуточные прутки с шагом 1 м. В нижней и верхней части каркаса привязываются или привариваются горизонтальные прутки (12 мм). Расстояние от подушки до нижнего слоя не должно быть меньше, чем 5 см;
  • монтаж опалубки. Можно использовать ровную обрезную доску длиной 6 м. Система сбивается снаружи, что обеспечит целостность поверхности фундамента. Высота щитов принимается за 50 см, если считать от уровня грунта. Щиты надежно фиксируются между собой и укрепляются распорками. Стенки системы должны быть ровными;
  • заливка бетона. Раствор можно приготовить самостоятельно или привезти на заказ. Раствор заливается одним слоем, что предотвращает растрескивание готовой конструкции. Заливка утрамбовывается вибратором;

  • верхняя часть заливки разравнивается мастерком;
  • чтобы стенки получились максимально ровными, после заливки можно постучать по опалубке молотком;
  • когда бетон набрал заданную прочность, проводится снятие опалубки;
  • гидроизоляция – проводится через 7-10 дней после заливки бетона. Для работы используется битумная мастика, которой обрабатываются стенки основания и приклеивается гидроизоляционный материал;
  • обратная засыпка – выполняется песком средней крупности с поливом водой и трамбованием.

Застывающий фундамент нуждается в уходе. В жаркую и сухую погоду, он увлажняется, в дождь – защищается от проникновения влаги.

Устройство ленточного фундамента и его краткая технология показаны в видео:

Сфера применения

Монолитное ленточное основание имеет наибольшую прочность и несущую способность.

Это делает его пригодным для использования в качестве опорной конструкции для различных построек:

  • Деревянных.
  • Пено- и газобетонных.
  • Шлакоблочных.
  • Кирпичных.
  • Железобетонных.

Кроме того, монолитная лента способна эффективно работать на разных типах грунта:

  • Песчаные. Супеси.
  • Суглинки.
  • Глинистые.

Не годятся рыхлые и неустойчивые, а также слоистые типы грунтов с разнородными прослойками. Они способны образовывать водоносные слои, периодически наполняющиеся и вновь иссякающие. Подобные условия требуют использования другого типа основания.

Некоторые особенности строительства бутобетонного фундамента

Довольно трудно в процессе строительства будет происходить поиск бутового камня для строительства фундамента. Рекомендуем вам планировать постройку бутобетонного фундамента в том случае, если вблизи вашего участка строительства имеется каменное месторождение, от которого вы сможете без проблем доставить строительный материал.

При строительстве бутобетонного фундамента постарайтесь рационально организоваться расположение строительных материалов на стройплощадке. Переноска больших масс бутового камня с места на место вряд ли добавит вам удовольствия от строительства. Целесообразно раскладывать бутовый камень для строительства вдоль траншеи для фундамента.

Но не стоит размещать запас стройматериала непосредственно на обрезе траншеи. Такой подход может привести к возможным травмам. Разумно расположить запасы камня небольшими кучками примерно в 20 сантиметрах от обреза траншеи.

Также бутобетонные фундаменты являются довольно чувствительными к морозным зимам.

Камень в фундаменте может потрескаться и вызвать повреждение фундамента. Для предотвращения таких явлений бутобетонный фундамент необходимо тщательно утеплять и гидроизолировать. Такой подход также позволит вас создать полноценное обитаемое помещение внутри бутобетонной ленты фундаментного основания.

Застройщики, которые любят воплощать свои идеи самостоятельно, просто обожают бутобетон за то, что он имеет приемлемую цену и легок в использовании. Ниже мы приготовили для вас описание поэтапного строительства бутобетонного фундамента своими руками.

Какой бывает?

Несмотря на то что основным материалом фундамента является бетон, по своим конструкционным особенностям он делится на несколько видов.

  • Столбчатый фундамент представляет собой бетонные прямые или винтовые сваи, которые помещаются в землю с помощью специально предназначенной для этого техники. Самым большим недостатком такого вида является невозможность устройства подвала в здании, а также необходимость дополнительного утепления.
  • Ленточный фундамент – это непрерывная линия застывшего бетона, расположенная под всеми внешними и внутренними несущими стенами. При качественной тепло- и гидроизоляции такой фундамент позволяет устроить цокольный этаж в сооружении. Именно ленточный фундамент чаще всего сооружают своими руками, так как он не требует дорогостоящего оборудования и высоких навыков.

Кроме этого, фундамент из бетона делится на следующие типы:

бутобетонный – слой раствора покрывают прочным бутовым камнем;

Компоненты

Состав бутобетона для фундамента включает несколько основных компонентов:

  • бутовый камень (40-60%);
  • речной песок средней фракции;
  • цемент М400, М500;
  • вода;
  • пластификаторы.

Бутовый камень природный по размерам может быть любым с одним ограничением – длина фрагментов не должна превышать 1/3 ширины фундаментной стенки. Можно использовать половинчатые кирпичи и обломки керамических блоков, крупный щебень, горные обломочные породы. Бутовые камни необходимо предварительно очистить от налета и загрязнений методом отсева или омовения струей воды.

Цемент высоких марок М400-М500 подойдет для получения конструкции оптимальной прочности, соответствующей М300-М400.

Песок речной очищенный входит в состав бутобетона в качестве мелкого наполнителя. Его используют с цементом в соотношении 3 к 1, может быть 2 к 1 для улучшения прочности конструкции.

Пластификаторы рекомендуется вводить в цементный раствор для фундамента с целью улучшения его пластичности и укладки. Это могут быть присадки-модификаторы для повышения морозоустойчивости материала, водонепроницаемости.

Вода в раствор вводится по мере необходимости в малых дозах.

Расход готового цемента-раствора на 1 куб бутобетона оставляет 40-60% в зависимости от количества бута в объеме конструкции.

Точный состав компонентов определяется конструктивно и зависит, опять же, от бутового наполнителя.

Описание

Бетонный фундамент представляет собой самозатвердевающую смесь из вяжущего вещества, в качестве которого выступает цемент, гипс гидросиликат и другие материалы. Дополнительно в его состав входят гравий и песок в необходимых пропорциях, а также вода, которая позволяет превратить сухую смесь в густой раствор, чтобы заполнить вяжущему веществу пространство между мелкими частицами. По сравнению с другими основаниями бетонный фундамент имеет такие преимущества, как:

  • равномерная усадка, исключающая трещины и деформацию всего сооружения;
  • бетон (а в особенности железобетон) имеет самый большой срок службы по сравнению с остальными материалами;
  • доступность и дешевизна материала и работ;
  • уникальные свойства материала, которые можно менять непосредственно в процессе работы, позволяют воплотить в жизнь даже сложные архитекторские задумки.
