Плюсы и минусы фундамента на винтовых сваях + срок службы, инструкция по монтажу и отзывы владельцев

Выбор материалов для фундамента

Если перед покупкой элементов винтового фундамента не определена расчетная нагрузка на опоры, не учтена глубина промерзания грунта, то обязательно дает о себе знать еще один существенный минус – проседание всей фундаментной конструкции. Параметры свай зависят от вида грунта, рельефа участка, габаритов и функций строения.

1. Несущая способность винта. Она подбирается в зависимости от типа сооружения и напрямую зависит от диаметра трубы, из которой изготовлена опора. Это видно на примере популярных свай длиной 2,5 м.

Диаметр трубы, мм

Несущая способность, т

Сооружения, устанавливаемые на винтовое основание

Каркасные двухэтажные дома, здания из ракушечника, дерева, пенобетона

2. Длина. Этот параметр сваи зависит от физических свойств и глубины промерзания почвы, рельефа местности. Если грунт достаточно плотный, а поверхность участка плоская, линейный размер винта вычисляется так: глубина промерзания грунта плюс запас на подрезку (0,2 м) плюс высота цоколя (0,4 – 0,6 м).

Если грунт слабый, для определения минимальной длины выполняют пробное бурение: садовый бур медленно ввинчивают в землю и периодически проверяют наличие на лопастях комьев суглинка или песка. Для обустройства винтового фундамента толщина плотного слоя должна быть не менее 0,7 м, а его несущая способность – как минимум 2,5 кг/см2.

Для неровного участка берут сваи разной длины: если разность высот между соседними рядами свай составляет более 0,5 м, то для нижнего ряда покупают винты на 1 м длиннее, чем для верхнего.

3. По типу наконечника и лопастей. Для плотных суглинистых, песчаных грунтов и вечной мерзлоты применяют сваи с цилиндрическим торцом, узким ребром винта и диаметром лопасти до 400 мм.

На обычных грунтах винтовое основание делают из труб с усеченным конусом на конце и диаметром лопасти 500 мм. В пучинистые, рыхлые грунты лучше всего вкручивать винты с заостренным наконечником и большой лопастью (диаметр 850 мм), сужающейся книзу и доходящей почти до острия.

На рынке предлагаются винты с технологическими оголовками – приваренными к верхнему торцу плитами прямоугольной, круглой или U-образной формы. Их плюс в том, что они облегчают сборку деревянного дома, а минус – в удорожании фундамента. Если постройка не из дерева, металлический ростверк приваривают непосредственно к свайным трубам.

4. Качество деталей. Как свидетельствуют отзывы, лучше покупать винты с литым или кованым наконечником. Сварное соединение лопастей – относительный минус конструкции. Чтобы его минимизировать, следует осмотреть сварочный шов – он должен быть не прерывистым, а сплошным. От коррозии сваи должны быть защищены одним из следующих способов: пескоструйная обработка плюс покраска; горячее цинкование; покрытие полиуретановой смолой.

Высокая цена сваи оправдана в том случае, если к изделию приложены документы с указанием его рабочих характеристик, протоколы лабораторных исследований сварных швов. Протестировать винты можно с помощью пробного вкручивания: после него на лопастях не должно остаться механических повреждений.

Стоимость фундамента на основе винтовых свай под ключ

Профессиональная закладка фундамента начинается с геологического исследования участка. Далее выполняется инженерный расчет, в ходе которого определяют общую нагрузку на основание, минимальную несущую способность свай, их типоразмер и количество. После этого инженер составляет схему расположения опор и уточняет их число.

Стоимость винтового фундамента под ключ определяется как сумма следующих статей расходов:

  • цена сваи, умноженная на их количество;
  • затраты на использование специальной буровой техники;
  • транспортные расходы;
  • стоимость проектной документации;
  • оплата труда инженера и монтажников.

В целом стоимость свайного фундамента зависит от габаритов и веса строения. В Москве средняя цена квадратного метра фундамента на винтах для дома без подвала, теплицы, забора или бани составляет 775 — 800 рублей.

Сколько стоит такое основание

Рассмотрим стоимость винтового фундамента для небольшого дома 6 : 6 м. Оптимальная схема свайного поля состоит из 9 свай.

Тогда от владельца участка потребуется оплатить монтаж 9 штук (стоимость от 650 до 1100 руб/шт) и цену самих свай.

Она зависит от длины и диаметра — например, ВС-57 (диаметром 57 мм) длиной 3 метра стоит 1100 рублей с монтажом или 1200 без монтажа.

Если решено использовать ВС-108, то цена без монтажа (для 3-метрового ствола) составит 1150 руб с монтажом и 1350 без монтажа. Разница в стоимости покупки с монтажом и без призвана стимулировать заказ установки в данной фирме.

В результате, стоимость фундамента составит около 20000 рублей. Но в эту сумму не входит доставка и прочие накладные расходы, поэтому необходимо иметь некоторый резерв.

В других фирмах цены могут отличаться, это надо уточнять непосредственно на месте.

Врезки

Бетонирование и монтаж ростверка повышает надежность свайного фундамента, но снижает его ремонтопригодность. Извлечь из такого фундамента начавшую разрушаться от коррозии сваю и заменить ее новой крайне сложно.

Недопустимо устанавливать сваю не в один прием. Если в процессе ввинчивания было обнаружено отклонение от вертикального положения, сваю оставляют и обрезают, устанавливая замену ей на небольшом расстоянии. Вывинчивание и повторная установка снижают несущую способность и надежность опоры.

При перечислении достоинств свайных опор часто упоминают возможность повторного использования. Это утверждение справедливо лишь для свай без бетонирования, которые используют для строительства временного жилья и хозяйственных построек.

Сделать собственные выводы вы сможете, ознакомившись с видео:

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

  • толщина стали, использованной для изготовления ствола и лопастей сваи,
  • толщина и качество защитного антикоррозионного покрытия,
  • химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Виды свай, используемых для фундаментов

1. Забивные. С их помощью фундаменту обеспечивается наибольшая устойчивость. Во время проектирования здания архитекторы рассчитывают общий вес здания и делят его между каждой сваей. Во время ее забивания в землю на нее воздействуют такой нагрузкой, которую ей предстоит выдерживать. Окончание заглубления сваи означает, что она дошла до слоя грунта, на котором может устоять будущее здание.

Дополнительную устойчивость конструкции придает то, что земля вокруг забитого железобетонного трубчатого или квадратного в сечении элемента уплотняется. Постепенное погружение сваи в землю производится специальным пневматическим молотом. Собственными силами выполнить это невозможно. Поэтому строительство свайного фундамента такого типа нельзя рекомендовать для самостоятельного возведения, например, на дачном участке.

2. Винтовые. Такие сваи представляют собой трубы из стали, на концах которых с наружной стороны приварены элементы в виде резьбы. По внешнему виду и принципу работы такие сваи можно сравнить с огромными саморезами, которые вкручиваются в землю. Благодаря винтовой резьбе увеличивается площадь опоры труб, что помогает еще надежнее удерживать их в земле. Если грунт обладает низкой несущей способностью, то используются трубы с нарезкой по всей длине.

Минусы свайно-винтового фундамента заключаются в необходимости точного расчета глубины залегания опоры здания. Здесь должен учитываться тип грунта, масса снега и глубина его промерзания в зимнее время.

Надежные винтовые сваи должны иметь качественный сварной шов. В противном случае резьба может оторваться или повредиться во время углубления. Результатом этого станет потеря элементом фундамента несущей способности. От коррозии винтовые стальные сваи защищает слой заводской краски.

3. Буронабивные. Для установки такого вида свай требуется предварительное создание скважины. При ее разработке в плотном грунте, который не осыпается, опалубку можно не монтировать. В этом случае требуется только установка ограничения для оголовка. Бетон заливается прямо в скважину. Работа с сыпучими грунтами требует обсадки скважины из труб.

Оптимальным вариантом по скорости создания и цене считается винтовой свайный фундамент. Плюсы и минусы его конструкции требуют детального анализа.

Можно ли считать свайный фундамент капитальным?

Винтовые сваи, которые вкручивают в грунт действительно могут выдерживать колоссальные нагрузки. И быть фундаментом для тяжелых и массивных сооружений. Что дает основание по праву считать фундамент на винтовых сваях не просто полноценными капитальным, но и весьма надежным.

В этом вопросе возникает некий психологический дисбаланс, так как внешне они не выглядят надежной опорой, соответствующей термину «капитальный».

Часто людей пугает внешний вид такой конструкции. Со стороны сваи выглядят очень хлипко и с трудом верится, что такая опора может выдержать большой дом. Из-за такого внешнего вида у людей просто возникает дисбаланс. Как «вот это» можно назвать «капитальным»? Но инженеры говорят обратное, показательным фактором является то, что на свайных фундаметах разрешается строить жилые дома. Это позволяет с уверенностью сказать, что винтовые сваи — это надежный и капитальный тип основания.

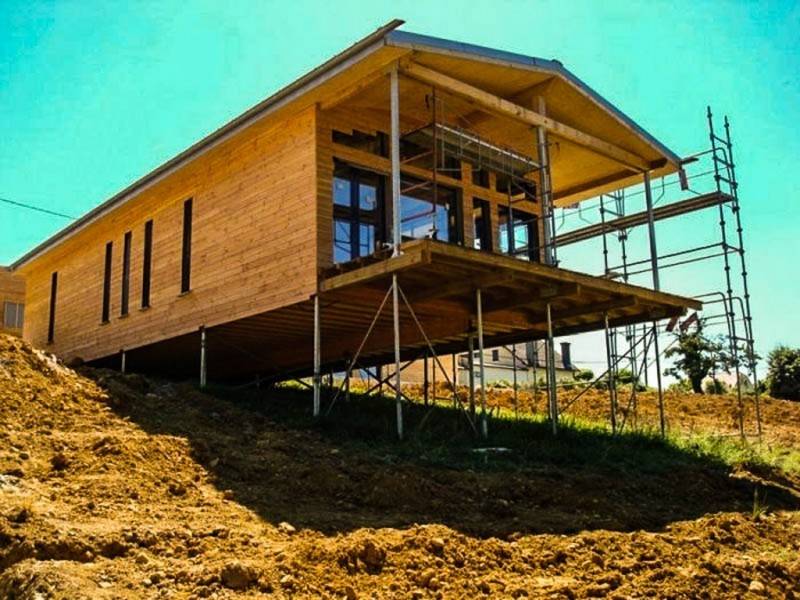

Дом на винтовых сваях

Виды

Существуют различные варианты конструкции свай. Они делятся на категории по различным признакам.

Используемый материал:

  • Деревянные. Используются ошкуренные бревна с заостренным концом. При погружении на свободный торец одевают специальный оголовок, защищающий его от расклепывания. Устанавливаются только забивным способом, имеют относительно малую длину. В последнее время практически вышли из употребления из-за низких эксплуатационных качеств древесины, но еще кое-где встречаются в частном строительстве. Отчасти это вызвано коротким периодом службы — около 30-40 лет.
  • Железобетонные. Наиболее распространенные и эффективные опоры. Используются как в частном, так и в промышленном строительстве. Изготавливаются на специализированных предприятиях, оборудуются напряженной продольной арматурой с высоким коэффициентом устойчивости к деформации. Бетон, применяемый для отливки, содержит водоотталкивающие и термоустойчивые добавки, дающие сваям возможность хорошо переносить контакт с влагой и повышенную морозостойкость. Существуют также буронабивные сваи, которые отливаются из бетона непосредственно на площадке. Они имеют меньшую глубину погружения и прочность, но доступны для самостоятельного монтажа. Срок службы Ж/Б свай достигает 150 лет (иногда и больше).
  • Металлические сваи. Специального производства забивных металлических свай нет. Изготавливаются только винтовые сваи, представляющие собой трубу с острым наконечником и спиралеобразными режущими лопастями. Погружение винтовых свай производится путем завинчивания в грунт наподобие шурупов. В качестве забивных свай используются различные виды прочных труб или изделия металлопроката — швеллер, двутавр, рельс и т.д. Срок службы металлических свай составляет 50-75 лет.

По типу передачи нагрузки:

  • Сваи-стойки. Они опираются непосредственно на плотные глубинные слои грунта. Глубина погружения зависит только от морфологии слоев, условий рельефа и прочих геологических факторов. Способны обеспечить максимальную несущую способность и устойчивость здания.
  • Висячие сваи. Удерживаются в грунте за счет силы трения между грунтом и боковыми стенками, а также вследствие уплотнения грунта под острием. На буронабивных скважинах принято делать подушку большего диаметра, образующую род подставки. Она повышает площадь опоры и увеличивает несущую способность сваи.

По конструкции:

  • Монолитные. Это все виды забивных свай.
  • Оболочечные. Представляют собой полую водонепроницаемую оболочку (опалубку), в которую устанавливается арматурный каркас и заливается бетон. Изготавливаются непосредственно на площадке, удобны при самостоятельном строительстве.

ВАЖНО!
Разновидностей свай очень много, но большую часть составляют забивные Ж/Б образцы, обладающие наиболее удачным набором эксплуатационных качеств и изготовленные с соблюдением технологических требований.

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

  • доступная цена;
  • возможность установки своими руками;
  • быстрота монтажа;
  • надежность — почти не дает усадки.

Минусы конструкции:

  • строгий расчет ростверка свайного фундамента;
  • используется только под легкие постройки;
  • влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Какие сроки службы у винтовых свай?

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.
