Домашний газовый котел Protherm 24 кВт двухконтурный: устройство, технические характеристики + отзывы владельцев

Технические характеристики

Основные технические характеристики, для удобства сравнения и ускорения поиска нужной информации, сведены в Таблицу 1.

МодельПантераЯгуарГепардТигрРысь
Характеристика25 KOV, 25 KTV, 30 KTV11 JTV, 24 JTV11 MOV, 11MTV, 23 MOV, 23 MTV12 KOZ, 12 KTZ, 24 KOZ, 24 KTZ18/25 MKV 25/30 MKV
Камера сгоранияТ–закрытая О–открытаязакрытаяТ–закрытая О–открытаяТ–закрытая О–открытаязакрытая
Температура ОВ, °C35-8530-8530-8345-8530-85
Температура ГВС, °C38-6030-6438-6540-6030-64
Расширительный бак ОВ, л7,07,05,08,08,0
Расширительный

бак ГВС, л

2,05,0
Производительность ГВС, л/миндо 17,0до 10,7до 11до 12,6до 14,2
Расход природного газа кг/час2,84 – 3,442,731,41 – 2,84
Расход сжиженного газа, кг/час2,08 – 3,211,90,91 – 2,08
Расход природного газа ГВС куб.м/час2,731,39-3,08
Расход сжиженного газа ГВС, кг/час1,021,02-2,26
Расход природного газа ОВ куб.м/час1,39 2,73
Расход сжиженного газа ОВ, кг/час0,55 1,02
Накопительный бак, л45
Вес, кг34 – 4129 – 3031 – 3470 – 7135 – 36
Размеры, мм800х338*440700х280х410740х310х410900х410х570700x280x390
Цена, тыс. руб.45 – 5327 — 3234 – 3950 – 13054 – 56

Сокращения: ОВ – отопительная вода, ГВС – горячее водоснабжение.

Расшифровка кода в названии модели:

  1. двузначная цифра соответствует номинальной потребляемой мощности в кВт;
  2. первая буква – в сочетании с третьей обозначает модель;
  3. вторая буква – тип камеры сгорания: О – открытая, К, Т – закрытая;
  4. третья буква – тип котла: V, Z –двухконтурный, О – одноконтурный.

Кроме указанных в таблице параметров, все настенные двухконтурные котлы обладают еще рядом характеристик. В частности, они имеют следующие системы защиты:

  • предохранительный клапан для сброса теплоносителя при повышении давления в системе;
  • защиту циркуляционного насоса от заклинивания;
  • защиту водопроводных труб от перемерзания;
  • газ-контроль – прекращает подачу газа в горелку, если пламя вдруг погаснет;
  • воздухоотвод – избавление системы отопления от попавшего воздуха;
  • защита котла от перегрева с помощью термостата.

Электронная система управления газовыми котлами выполняет следующие функции:

  1. управление с помощью микропроцессора;
  2. автоматический контроль работы агрегата;
  3. контроль состояния устройства;
  4. регулирование температуры воздуха в помещениях;
  5. вывод на дисплей текущих показаний температуры и кодов неисправностей.

Описание двухконтурного котла Протерм

Котлы, которые имеют функцию разогрева хозяйственной воды, называются двухконтурными, потому что нагревают воду для двух систем – отопительного контура и системы горячего водоснабжения (ГВС).

Система ГВС в таких котлах, при необходимости, может функционировать отдельно от отопительной системы. Такой режим необходим для снабжения дома горячей водой в летнее время.

Настенные двухконтурные модели представлены в широком диапазоне мощностей – от 11 до 30 кВ, что дает возможность покупателю выбрать оптимальный вариант в зависимости от отапливаемой площади.

В настенных котлах предусмотрен механизм освобождения камеры сгорания от отработанных газов. Это делается двумя способами. Первый – принудительное удаление остаточных газов с помощью вентилятора, такая камера сгорания называется закрытой. Второй вариант – газам дается возможность самостоятельно выходить из помещения через дымоход, эта камера является открытой.

Все изделия компании Протерм комплектуются самыми современными системами автоматического контроля, управления и защиты.

Диапазон цен

Большинство двухконтурных котлов принадлежат к группе устройств настенного монтажа. Их стоимость находится в пределах 40-50 тыс. руб. для конвекционных и 50-70 тыс. руб. — для конденсационных агрегатов.

Напольные двухконтурные котлы стоят заметно дороже, что объясняется увеличенной мощностью и прочностью конструкции.

Цена на такие установки доходит до 250 тыс. руб. Часто звучат сетования на чрезмерно завышенные цены, но необходимо учитывать, что все детали и сборка европейского уровня не могут стоить дешево.

ВАЖНО!
Цены на аппараты фирмы Protherm относятся к среднему, доступному для массового покупателя сегменту. Стоимость большинства европейских установок значительно выше.

Двухконтурные газовые котлы фирмы Protherm

Двухконтурные котлы обладают максимальным функционалом, позволяющим одновременно производить подготовку ОВ (теплоносителя) для отопительного контура и нагрев горячей воды (ГВС) для бытовых нужд.

Для жителей частных домов наличие такой возможности является весьма привлекательным бонусом, поскольку возникает полноценная система жизнеобеспечения, не требующая использования дополнительных приспособлений.

В конструкцию двухконтурных моделей добавлен вторичный теплообменник, использующий в качестве источника тепловой энергии только что нагретый теплоноситель (потому и вторичный), что позволило сократить количество узлов и деталей при той же эффективности агрегата.

Установка используется в круглогодичном режиме, на летний период отключается только отопительный контур.

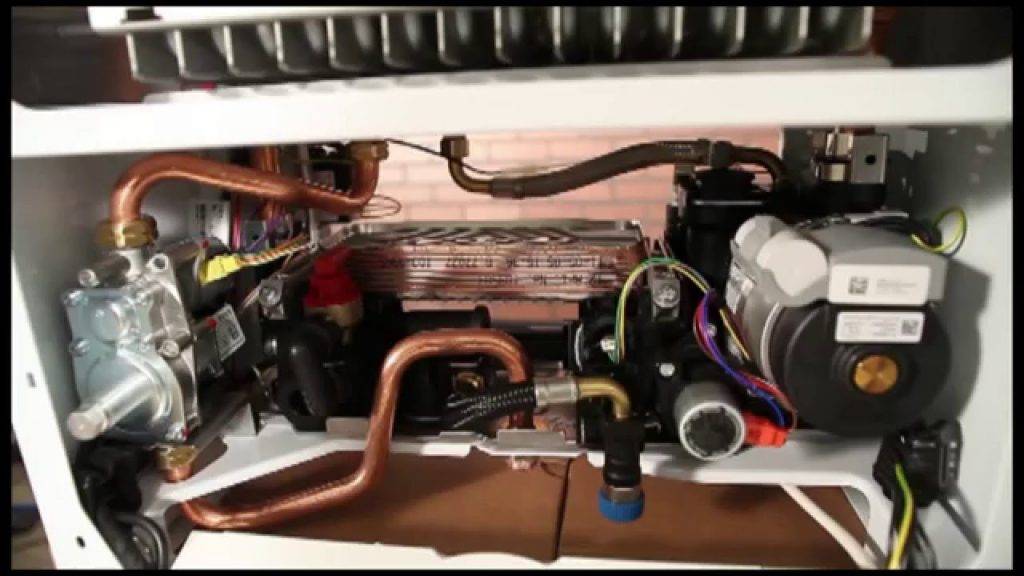

Устройство

Конструкция настенных агрегатов Protherm основана на современных разработках и состоит из следующих узлов:

  • Газовая горелка, атмосферного или турбированного типа.
  • Первичный теплообменник, битермический, трубчатый или пластинчатый.
  • Циркуляционный насос.
  • Трехходовой кран.
  • Вентилятор турбонаддува.
  • Газовый клапан.
  • Вторичный теплообменник (на двухконтурных моделях).
  • Плата управления с системой датчиков.
  • Панель управления с дисплеем и органами регулировки.

Газовая горелка нагревает первичный теплообменник, внутри которого перемещается теплоноситель. Горячая ОВ подается во вторичный теплообменник, где частично отдает тепловую энергию на подготовку ГВС.

После этого в трехходовом кране производится смешивание горячего и остывшего теплоносителя для создания нужной температуры, и ОВ выходит в отопительный контур. Дымовые газы выводятся с помощью вентилятора.

Контроль за работой и оповещение в случае неполадок обеспечивает система датчиков и плата управления, присоединенная к внешней панели.

Модельный ряд котлов Протерм

Ассортимент отопительных котлов, предлагаемых фирмой Протерм, широк и разнообразен. В каталог производимой продукции входят:

  1. электрические котлы;
  2. твердотопливные, работающие на дровах и угле;
  3. универсальные агрегаты, которые могут работать на газе и солярке;
  4. промышленные котлы повышенной мощности;
  5. газовые котлы.

Номенклатура газовых котлов Протерм включает в себя два вида: напольные и настенные. Компания производит газовые котлы в диапазоне от небольших настенных устройств весом 30 кг до тяжелых напольных агрегатов, наиболее известным среди которых является двухконтурный газовый котел фирмы Протерм модели Медведь 30 KLZ весом 155 кг.

Что касается двухконтурных настенных аппаратов, то их выпускается 5 серий:

  • Пантера (Panther).
  • Ягуар (Jaguar).

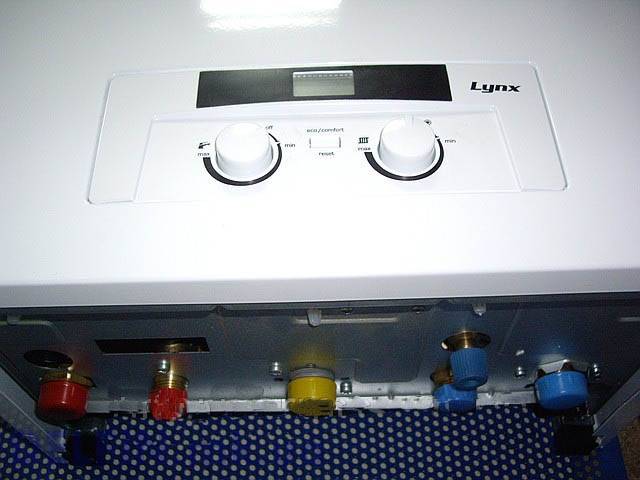

  • Рысь (Rys).
  • Гепард (Gepard).
  • Тигр (Tigr).

Каждая серия включает несколько моделей, отличающихся мощностью, производительностью, ценой и некоторыми другими параметрами. В частности, устройства серии Пантера, Гепард и Тигр включают модели как с закрытой, так и открытой камерами сгорания. Типичным представителем является двухконтурный газовый котел компании Протерм Пантера 25 KTV мощностью 25квт, в котором есть устройство принудительного удаления отработанных газов из закрытой камеры.

Сервис и уход

  • Изображение
  • Текст

11

интервалом не менее 1 минуты или падением температуры теплоносителя на 8°C.

Примечание:

В случае, если котел был выключен по команде комнатного регулятора, данное ограничение не действует.

Защита от перегрева

Функция защиты от перегрева включает насос отопления при превышение

значения температуры воды в системе отопления, установленного пользователем или если температура теплоносителя в котле превысит 85°C. Если температура теплоносителя в котле превысит 90°C (неисправность F3), котел автоматически выключится.

Запуск насоса в зависимости от температуры теплоносителя

Система управления котла позволяет устанавливать время запуска насоса отопления в зависимости от достижения котлом определенной температуры. Настроить данную температуру может только сотрудник авторизованного сервисного центра.

Система контроля тяги дымохода

Котел оснащен системой контроля тяги дымохода (СКТД). При недостаточной тяге в дымоходе сработает термостат отходящих газов, котел автоматически выключится (прекратится подача газа в котел).

Перебои в подаче электроэнергии

При перебоях в подаче электроэнергии котел выключится. При возобновлении подачи электроэнергии котел

автоматически включится, без потери установленных рабочих параметров.

Если после возобновления подачи электроэнергии на дисплее котла появится сообщение о неисправности, разблокируйте котел с помощью кнопки RESET.

Примечание:

Блокировка котла может произойти вследствие его перегрева в результате остановки насоса после отключения электроэнергии.

Неисправность устраняется нажатием кнопки RESET, расположенной на панели управления котла. Если неисправность не удается устранить таким образом, необходимо обратиться в авторизованный сервис.

Предупреждение:

Все указанные защитные функции имеют силу только в случае правильного подключения к электрической сети (правильное подключение проводов фаза, ноль и заземление) и включенном положении главного выключателя (положение ВКЛЮЧЕНО (I)).

Предохранительный клапан на отопление

Котел оснащен предохранительным клапаном на 3 бара. Предохранительно- сбросной клапан срабатывает в случае превышения рабочего давления теплоносителя в системе отопления и защищает котел от гидравлических повреждений.

Подведите к предохранительно-сбросному клапану сбросную линию в соответствии с действующими нормами и правилами.

Категорически запрещается обслуживать предохранительный клапан лицам, не являющимся сотрудниками специализированных сервисных организаций! В случае срабатывания предохранительного клапана необходимо отключить котел и обратиться в сервисную организацию.

Сервис и уход

Уход за котлом со стороны пользователя

При необходимости можно производить чистку передней панели котла, не снимая ее. Чистка производится после отключения котла от электрической сети (необходимо

перевести сетевой выключатель в положение «выкл»). В случае попадания влаги на переднюю панель повторное включение котла возможно только после его полного высыхания. Периодически необходимо контролировать давление

Инструкция по эксплуатации

Если вы решили приобрести газовый котел «Протерм Ягуар» 24 кВт, инструкцию перед началом эксплуатации обязательно следует изучить. Из нее вы сможете понять, что при установке изделия необходимо соблюдать с каждой стороны минимальные зазоры в 20 мм. Переднюю панель нужно освободить для наблюдения за работой системы. При необходимости открывающуюся дверцу можно прикрепить перед передней панелью.

Котёл обязательно следует заземлить. С помощью одного общего автомата осуществляется подсоединение электрической системы оборудования, включая сеть электропитания и регулятор нагрева

Важно обеспечить регулярное обслуживание котла квалифицированными специалистами. Изделие не предназначено для эксплуатации лицами с ограниченными возможностями и детьми

Важно исключить к котлу доступ людей, которые не имеют соответствующих знаний и опыта.

Частота обслуживания будет зависеть от условий эксплуатации и местонахождения оборудования, но не реже раза в год. Газовый котел «Протерм Ягуар» 24 кВт, отзывы о котором вы смогли прочесть выше, должен очищаться кусочком ткани, которую предварительно следует смочить в мягком средстве для мытья. Поверхность не должна быть повреждена, для этого не следует пользоваться при очистке абразивными материалами или растворителями.

Модели

Серия Пантера состоит из нескольких модельных линеек, обладающих определенными особенностями.

Рассмотрим их внимательнее:

  • KOO. Одноконтурные конвекционные котлы с навесным типом монтажа. Камера сгорания открытого (атмосферного) типа, что позволяет упростить конструкцию. Удаление отработанных газов происходит с помощью естественной тяги, что требует опыта при монтаже дымохода.
  • KTO. Котлы представляют собой полный аналог линейки KOO, за исключением типа камеры сгорания. Она закрытого типа (турбированная), поэтому в состав конструкции включен вентилятор турбонаддува. Дымоход коаксиальный, т.е. состоящий из двух труб, размещенных одна в другой. Внешний трубопровод служит для подачи воздуха к вентилятору и попутно охлаждает наружную поверхность дымохода, а по внутреннему трубопроводу производится вывод дыма.
  • KOV. Линейка одноконтурных моделей с естественным выводом дыма и отработанных газов (открытая камера сгорания). Работают только на обогрев помещения, поэтому конструкция более простая и надежная. Для приготовления горячей воды может быть подключен внешний бойлер косвенного нагрева соответствующей мощности.
  • KTV. Навесные газовые котлы с двумя контурами, обеспечивающие отопление и подачу ГВС. Имеют закрытую камеру сгорания с принудительной подачей воздуха и выводом отработанных дымовых газов. Возможно присоединение внешнего бойлера, позволяющего значительно увеличить производительность ГВС.

Каждая линейка имеет по нескольку моделей, отличающихся уровнем мощности (от 12 до 35 кВт). Остальные параметры, как правило, идентичны, поскольку при сборке используются одни и те же детали.

Мощность и производительность задаются программным способом.

Достоинства и недостатки

Достоинствами напольных газовых котлов Protherm можно считать:

  • Высокая мощность, надежность, устойчивость к перепадам давления газа и воды.
  • Способность обслуживать помещения большой площади.
  • Мощные установки могут собираться в каскады, создавая системы высокой производительности, способные обогревать многоэтажные здания или иные помещения большой площади.
  • В конструкцию напольных моделей включены чугунные узлы, делающие теплопередачу более эффективной.
  • Имеется широкий выбор мощности или комплектации моделей.

Недостатками напольных котлов считаются:

  • Габариты аппаратов заметно увеличены по сравнению с настенными агрегатами.
  • Вес напольных котлов велик, что затрудняет транспортировку и монтаж.
  • Цена напольных котлов заметно превосходит стоимость настенных моделей.

ВАЖНО!
Исключением является напольная серия Волк. Эти котлы обойдутся всего в 18-20 тыс

руб., но они, по сути, являются одной горелкой, совмещенной с теплообменником в корпусе.

Виды

Производитель предлагает котлы с разными возможностями и конструкционными особенностями.

По способу установки имеются только настенные модели, все напольные котлы рассчитаны на подключение внешних накопителей или бойлеров.

По типу передачи тепловой энергии:

  • Конвекционные. Нагрев теплоносителя происходит обычным способом, в пламени горелки.
  • Конденсационные. Используется предварительный подогрев теплоносителя с помощью тепловой энергии, полученной при конденсации водяного пара из дымовых газов. В результате начальная температура ОВ становится выше, что позволяет снизить расход газа и уменьшить общую интенсивность нагрева. Однако, такой режим можно использовать только на низкотемпературных системах и епри относительно высокой внешней температуре, иначе возможность конденсации пара прекратится. В условиях России этот способ малоэффективен.

По типу камеры сгорания:

  • Атмосферные (открытые).Воздух, необходимый для обеспечения горения газа, берется прямо из помещения, где расположен котел. Удаление дыма происходит естественным способом, с помощью тяги печного типа.
  • Турбированные (закрытые). Для горения воздух подает специальный вентилятор. Он же создает перепад давлений, обеспечивающий удаление дымовых газов.

ОБРАТИТЕ ВНИМАНИЕ!
Для использования в жилых помещениях удобнее пользоваться турбированными котлами. Естественная тяга неустойчива и зависит от множества внешних факторов, в некоторых случаях возможно задымление помещений из-за возникновения обратной тяги.

Пятерка лидеров в производстве газового отопительного оборудования

Абсолютное большинство отопительного газового оборудования представлено на отечественном рынке климатической техники европейскими производителями, а также некоторыми представителями Азиатско-Тихоокеанского экономического сообщества. Среди наиболее популярных в нашей стране выделяются производители газовых котлов из Германии, Италии, Чехии, Словакии и Южной Кореи.

Первую строчку в рейтинге популярности делят между собой немецкие газовые котлы, выпущенные концерном «Vaillant Group» и компанией «Wolf». Немецкий бренд «Buderus» делит второе место среди самых востребованных производителей, с немецким холдингом Viessmann, а третье место заняли словацкий концерн «Protherm» и итальянская компания «Baxi».

Далее будет рассмотрен модельный ряд каждой торговой марки, конструктивные и эксплуатационные особенности отопительных приборов.

Инструкция по настройке, подключению и запуску

После доставки котла производится его установка на заранее выбранную поверхность. В комплект поставки входит специальный кронштейн, который крепят на прочную стену. Не допускается установка на поверхности, обшитые гипсокартоном, тонкие или временные перегородки с низкой несущей способностью.

После установки производится подключение всех соответствующих трубопроводов:

  • Подача газа.
  • Прямая и обратная линия отопительного контура.
  • Подача холодной воды.

Работы по присоединению всех коммуникаций должны быть произведены тщательно, с соблюдением всех требований технологии.

Соединения газовых труб проверяют на утечки с помощью мыльного раствора. После этого котел подключают к сети электропитания.

Необходимо контролировать правильность присоединения фазы к соответствующему электроду, иначе котел не запустится.

Заполнение водой производится до получения номинального давления, которое отображается на дисплее.

Открывается кран подпитки, система медленно заполняется водой, чтобы успевал выходить воздух. После этого сбрасываются воздушные пробки в самом котле и радиаторах, после чего давление еще раз корректируется.

Первый запуск котла представляет собой кратковременное включение агрегата для проверки работоспособности и правильности присоединения и настройки. Обнаруженные неисправности немедленно устраняются, неплотные соединения тщательно герметизируются.

Иногда первый запуск тут же прерывается с появлением ошибки. Это следствие воздушной пробки в насосе или ином узле.

Ошибку сбрасывают и попытку повторяют снова. Иногда первый запуск приходится повторять по нескольку раз, пока воздух не выйдет из насоса. .

ОБРАТИТЕ ВНИМАНИЕ!
Подключение и первый запуск в обязательном порядке должны выполнять работники сервисного центра, которые правильно выставят системные настройки котла. Самостоятельная настройка и запуск котла автоматически отменяют гарантийный договор, в обслуживании будет отказано.

Рекомендации по профилактике

Техническое обслуживание сервис-центром

Ежегодно, лучше перед первым включением после летнего перерыва, рекомендуется пригласить специалиста аттестованной сервисной организации для проведения осмотра и проверки котла. При профилактическом осмотре выполняется проверка состояния газовой горелки, настройка мощности, чистка форсунок горелки и теплообменников. Особенно важная часть осмотра – проверка работы аварийного термостата и термостата камеры сгорания.

Обслуживание котла пользователем

Чистка облицовки агрегата без снятия защитного кожуха. Должна проводиться после отключения устройства от сети. Подача электропитания допускается только после полного высыхания.

Давление воды в контуре отопления необходимо проверять еженедельно. При необходимости, провести подпитку после охлаждения агрегата ниже 400°C.

Необходимо регулярно, не реже одного раза в три месяца, контролировать герметичность соединений системы дымохода, чистоту фильтра и грязевика и удалять грязь при необходимости.

В случае обнаружения утечки газа устройство необходимо немедленно отключить, закрыть газовый вентиль и вызвать специалиста сервисной организации. Не рекомендуется чинить агрегат самим. К примеру, руководство по эксплуатации на настенный двухконтурный газовый котел Гепард производства компании Протерм не рекомендует неисправности пытаться устранить самостоятельно, чтобы не лишиться гарантий фирмы.

Диапазон цен

Напольные газовые аппараты фирмы Protherm отличаются повышенной мощностью и прочностью. Использованы чугунные узлы, делающие работу более эффективной. все это сказывается на стоимости оборудования, которая заметно отличается от цены настенных моделей.

Средняя цена начинается с 62 тыс. руб., поднимаясь до 280 тыс. руб. Такой диапазон обусловлен большим разбегом показателей, в основном — мощности, которая доходит до 150 кВт. Однако, существует серия напольных котлов Волк, энергонезависимых аппаратов, цена которых составляет всего 18-20 тыс. руб.

Эти модели предназначены для отопления небольших помещений, не имеют циркуляционного оборудования и работают только на нагрев теплоносителя.

Протерм Ягуар ошибки, подключение, настройка, дымоход

Газовый котел Протерм ягуар представлен как бюджетный вариант настенного котла от словацкого гиганта отопительной техники. Отопительный прибор представлен в двух мощностных модификациях на 24 и 11 кВт.

Котел протерм ягуар способен производить отопление помещений и нагревать горячую воду для бытовых нужд. Модель с тепловой производительностью на 11 кВт предназначена для обогрева площадей до 110 м2, а модель на 24 кВт помещений до 240 м2.

На данный момент, это единственная модель, которую собирают в Турции, что позволяет снизить стоимость котла протерм ягуар, относительно других моделей.

При правильной установке и своевременным обслуживанием, срок службы котла протерм ягуар — 15 лет.

Нагрев ГВС в котлах протерм ягуар

При запросе на приготовление горячей воды,в котле автоматически производится розжиг. Нагрев происходит в пластинчатом теплообменники из нержавеющей стали, который защищен от появления налета, благодаря ограничению температуры нагрева до 64°С. Оба котла имеют одинаковую производительность — 10.7 литров в минуту.

Максимальный расход природного газа при нагреве ГВС — 2,73 м³/час, минимальный — 1,14 м³/час. При работе на сжиженном газе максимальный показатель составит 1,024 кг/час, а минимальное — 0,440 кг/час.

Нагрев ГВС и отопление в котлах протерм ягуар

В случае как и с нагревом ГВС, розжиг котла производится автоматически и на циркуляционный насос подается напряжение для циркуляции теплоносителя по системе отопления. При достижения нужной температуры теплоносителя, автоматический блок управления снизит подачу газа к горелке, для сохранения энергии и повышения эффективности. Для котла протерм ягуар 24 jtv максимальный расход природного газа составляет 2,73 м³/час, а для младшей модели на 11 кВт, максимальный расход составляет 1,39 м³/час.

Заключение

Двухконтурные котлы Buderus мощностью 24 кВт являются оптимальным решением для отопления и подачи ГВС в любых помещениях площадью до 240 м2.

Они компактны, все имеют настенный вариант установки, работают практически бесшумно и стабильно.

Производительность подачи горячей воды вполне подходит для потребностей небольшой семьи, но, если нужны большие объемы ГВС, следует использовать дополнительные водонагревательные приборы.

Управление котлами простое и доступное даже без изучения инструкции, уход и обслуживание выполняется силами работников сервисного центра.

Возможности и функционал агрегатов Buderus мощностью 24 кВт по достоинству оцениваются подавляющим большинством пользователей, что подтверждает высокий спрос.
