Расчет квадратуры кровли или как рассчитать площадь крыши с помощью онлайн калькулятора

Расчет площади шатровой, вальмовой и полувальмовой крыши

Эти варианты кровли имеют более сложную конфигурацию, поэтому чтобы рассчитать площадь мансардной крыши требуется больше времени. Все они четырехскатные, а значит, и измерений нужно провести больше.

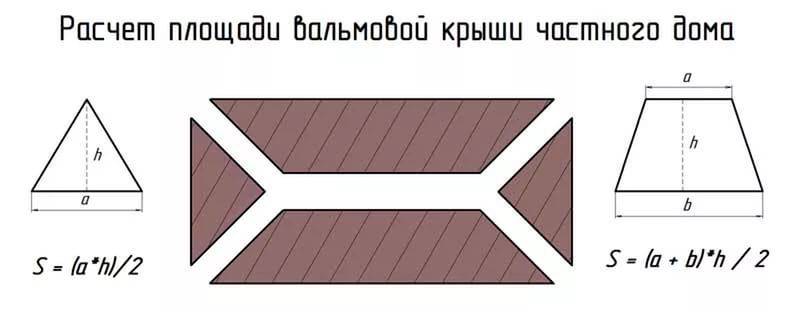

Разновидность кровельной поверхности, составленной из двух трапеций и двух треугольников, называют вальмовой. В большинстве случаев ее противоположные стороны равные, а треугольники – равнобедренные. Для такой симметричной вальмовой кровли достаточно вычислить значение только для двух соседних элементов и результат умножить на два. Если размеры каждого из них разные, придется измерять всю крышу.

После проведенных замеров можно вычислить значение для каждого элемента. Для трапециевидных элементов нужно задействовать следующую формулу:

a – ширина по нижнему свесу,b – ширина по коньку,h – высота.

Для треугольных элементов применяется формула:

a – ширина ската по нижнему свесу,h – высота ската.

Ну и, в конце, как и в предыдущих случаях, вычисляется сумма результатов вычисления всех элементов.

Полувальмовая конструкция отличается от вальмовой тем, что у нее вместо трапециевидных элементов присутствуют шестиугольные, нижняя часть которых в форме прямоугольника, а верхняя – трапеции. Соответственно, немного отличается и процесс проведения измерений. В шестиугольном элементе нужно измерить отдельно две его составляющие, и так же отдельно делать вычисления. Формулы можно посмотреть чуть выше в этой статье. Опять же, общая площадь полувальмовой кровли – это сумма результатов расчета всех ее элементов.

Традиционный шатровый верх обустраивается из четырех равнобедренных треугольников. Обычно он симметричный, поэтому осуществлять замеры можно только на двух соседних элементах. Необходимо узнать только высоту каждого из скатов и их ширину по нижнему свесу. Далее по данной чуть выше формуле производится расчет каждого элемента и производится окончательный расчет шатровой крыши.

Общий алгоритм функционирования калькулятора

В сети есть много различных калькуляторов, но все они действуют по одинаковой схеме и используют одни и те же формулы. Ни один из них не может изменить математические принципы расчетов, программа включает в себя общепринятые нормы и формулы. На выходе пользователи получают параметры и количество стропил, в том числе и располагаемых по диагоналям. Подсчитывается длина конька, объем пиломатериалов для обрешетки. При желании можно подсчитать количество кровельных материалов в зависимости от их типа, метраж гидроизоляционных материалов и т. д. Пользователю надо по очереди вводить исходные данные, при этом следует использовать рекомендованные размеры.

Пример онлайн-калькулятора для расчета вальмовой крыши

Какие формулы применяет калькулятор? Приведем лишь некоторые из них.

Высота конька. H (высота конька) = b (ширина здания) / 2 × tan A (угол наклона ската). От высоты конька зависят параметры всех элементов вальмовой крыши.

Длина накосных стропил. C (длина стропилины) = b (ширина здания) / 2 × cos A (угол наклона ската)

Это самые длинные и нагруженные детали стропильной системы, их прочности уделяется повышенное внимание.

Длина обыкновенных стропильных ног. D (длина стропилины) = h2 (высота в коньке) + b2 (ширина здания) / 2

Количество ног учитывает ширину утеплительных материалов. Ширина и толщина выбирается в зависимости от действующих нагрузок.

Площадь вальмовой крыши. Программа автоматически суммирует площадь всех скатов. Размеры треугольных скатов определяются по формуле S (площадь ската) = /2. Площадь трапецеидальных скатов вычисляется по формуле S = (a+b)×h/2, где a – длина ската в коньке, b – длина ската по линии карниза, h – высота ската.

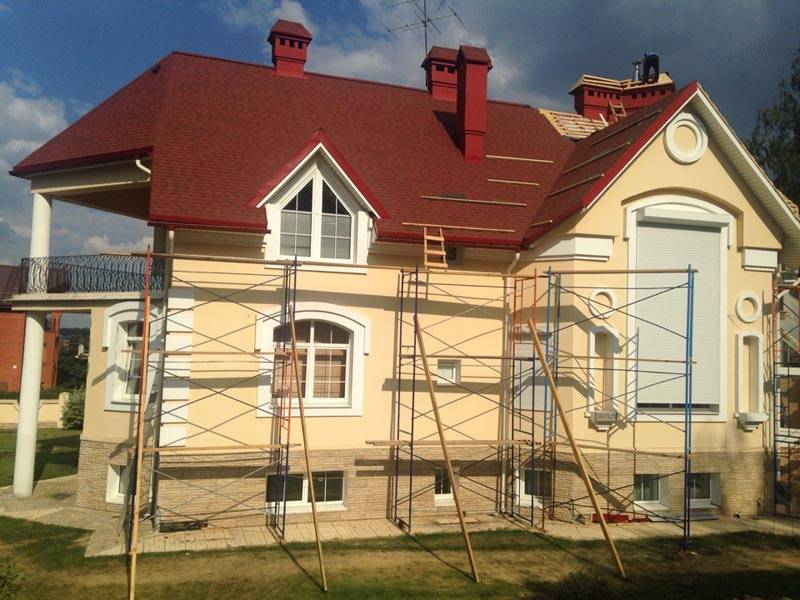

Крыши сложной геометрии с многочисленными скатами

Последнее время очень популярны стали купольные и многощипцевые конструкции крыши. Они характерны для некоторых архитектурных стилей и имеют очень привлекательный внешний вид. Их строительство и эксплуатация обходятся довольно дорого потому, что они имеют очень большое количество скатов самых разных форм.

Обратите внимание

Несмотря на то, что крыши сложных геометрических форм состоят из скатов простых геометрических форм, например, трапеций, параллелограммов, равносторонних треугольников, общий расчет площади всей крыши сделать довольно непросто.

Основные трудности будут на этапе снятия размеров. Придется сделать очень большое количество измерений. Чем более сложна конструкция кровли, тем эти замеры будет сделать сложнее.



Если размеры односкатной крыши можно измерить с земли, то размеры сложных крыш придется снимать на высоте. В некоторых случаях целесообразно выполнить чертеж плана крыши.

После того, как вы зрительно разбили крышу на отдельные скаты, снимите размеры каждого из них. Не забывайте о симметричных скатах, которые полностью идентичны. После этого сделайте все расчеты по каждому скату и сложите все результаты.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

  1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
  2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
  3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО!
Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Как снять размеры скатов крыши

Перед началом подсчетов посмотрите, не сохранился ли у вас план кровли со всеми точными размерами. Это может очень сильно облегчить процесс. Если же плана нет, то придется приготовить рулетку, калькулятор, ручку, лист миллиметровой бумаги. Теперь вы можете приступать к снятию размеров.

Внимательно посмотрите и решите, какие именно размеры вам надо снять. Возможно, крыша имеет симметричные скаты. В этом случае вам достаточно измерить один из них. При снятии размеров будьте осторожны, обязательно используйте специальные лестницы и приспособления для работы на высоте.

Существует большое разнообразие видов крыш и для каждого вида крыши придется снимать свои размеры. Приведем примеры расчета площади крыши для некоторых видов крыш.

  • Как я реконструировал протекающую кровлю в деревне Городище (СНТ Богородское)
  • 560 м2 – за 1 500 тыс.руб.
  • Смотреть 8 фотоМои цены

Какие результаты имеют пользователи

  1. Общий план стропильной системы вальмовой крыши (вид сверху). На нем обозначены габаритные размеры конструкции, схематическое расположение стропил и обрешетки. Этот план имеет ознакомительный характер, на нем нет интересующей строителей деталировки.
  2. Рабочий чертеж расположения стропил. Каждому из них присвоен свой номер, расстояния между элементами отображают заданные пользователем значения. Нумерация стропилины позволяет увидеть ее место расположения на крыше, а в дальнейшем узнать линейные размеры.
  3. Чертежи скатов по двум проекциям. В связи с тем, что вальмовая крыша имеет по два абсолютно идентичных ската, чертежей также два. На них указана высота и ширина ската, ширина и высота карнизного свеса. Эти данные требуются для контроля основных конструктивных элементов, используются во время строительства как отправные точки при замерах.

Пользователь получает подробную схему стропильной системы

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.

При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

  1. Sc = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
  2. S = Sc · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.

Как произвести расчет площади крыши сложной формы?

В принципе, расчет площади кровли сложной конфигурации мало чем отличается от предыдущих способов. Конечно, придется затратить чуть больше времени, но правила расчета для всех общие:

  • Разбиваем пространство на отдельные геометрические элементы. В результате мы получаем различные прямоугольники, треугольники, трапеции и прочие фигуры.
  • Далее нужно воспользоваться математическими формулами, знакомыми еще со школьной программы, рассчитывая таким образом площадь для каждой фигуры.
  • Помните, что длина ската берется от крайней линии карниза и заканчивая коньком крыши.
  • Рассчитываем показатели для всех получившихся фигур, после чего складываем вместе все эти значения.
  • Если вы видите, что скат кровли неправильной формы, то лучше разбить его на две простейшие фигуры, ведь куда проще рассчитывать площадь двух трапеций, чем площадь многоугольника. Так вы сэкономите себе время и нервы.

ОСТОРОЖНО!
Ни в коем случае не вычитайте из получившегося значения площади такие элементы крыши, как дымоход, каналы вентиляции, окна мансарды и прочее. Это может привести к тому, что вы просто приобретете меньше кровельного материала, чем это требуется

Будьте предельно бдительны!

Расчет крыш сложных форм

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

  • ширину основания кровли с торца дома (не прибавляя ширины свесов);
  • длину основания крыши сбоку здания (не учитывая протяжённости свесов);
  • высоту конька (расстояние от будущего основания до конькового бруса);
  • длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·Sg, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а Sg — нормативная снеговая нагрузка (в кг/м²). Величина Sg указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

  1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.
  2. Вычисляют коэффициент µ:
    • если угол наклона кровли α не превышает 30o, его принимают равным 1;
    • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
    • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
  3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ12345678
S, кПа (кг/м2)0,8 (80)1,2 (120)1,8 (180)2,4 (240)3,2 (320)4,0 (400)4,8 (480)5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

  1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
  2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
  3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
  4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
  5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg αα
0,2715°
0,3620°
0,4725°
0,5830°
0,735°
0,8440°
145°
1,250°
1,455°
1,7360°
2,1465°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле Wm = Wo · K · C, где Wo — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ1234567
Wo, кПа (кгс/м2)0,17 (17)0,23(23)0,30 (30)0,38 (38)0,48 (48)0,60 (60)0,73 (73)0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

  1. Wo = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
  2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
  3. Wm = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота домаОткрытая местностьЗакрытая местность с преградами выше 10 мГородские районы, где дома имеют высоту более 20 м
до 5м0,750,50,4
5–10м1,00,650,4
10–20м1,250,850,53

Как правильно рассчитать площадь крыши

Строительство каждого дома начинается не с копания котлованов и не с заливки фундаментов.

Начинается строительство с разработки проекта и выполнения расчетов. С крышей все происходит аналогично: прежде, чем приступить к ее устройству, выполняется тщательный расчет высоты, размер ее поверхности, определяют количество элементов конструкции и количества материала для кровельного пирога.

От правильности выполненного вычисления зависит прочность и надежность кровли, а также количество финансовых ресурсов, которые будут потрачены на ее устройство.

Всегда расчет поверхности начинается с:

  • измерения основных параметров кровли: угла наклона, длины конька, длины, ширины и высоты;
  • определения вида кровельного материала, который в дальнейшем планируется использовать при устройстве кровли.

Одна из важнейших характеристик — это расчетный коэффициент, используемый практически во всех формулах при вычислениях.

Значение такого коэффициента зависит от того, каков на вашем доме угол наклона скатов.

Для самых популярных углов наклона коэффициент равняется:

  • 9 градусов – коэфф. 1,01;
  • 14 градусов – коэфф. 1,03;
  • 18 градусов – коэфф. 1,05;
  • 23 градуса – коэфф. 1,08;
  • 27 градусов – коэфф. 1,12;
  • 34 градусов – коэфф. 1,20.

Если форма кровли сложная, неправильной формы, то при вычислениях ее поверхность разбивается на отдельные правильные фигуры, площадь для которых считается элементарно.

И в конце полученные результаты суммируются.

Специалисты рекомендуют добавлять к полученному результату 10%, как коэффициент запаса.

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!
При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы

Кроме того, надо учесть:

  • Назначение постройки, в частности — чердачного помещения.
  • Размеры крыши, длина и угол наклона ската.
  • Материал кровли.
  • Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

  • Угол наклона крыши. Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.
  • Расчёт ветровой и снеговой нагрузки. Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.
  • Расчет дымохода. Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильемИсточник stroim-dom.radiomoon.ru

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·Sg, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а Sg — нормативная снеговая нагрузка (в кг/м²). Величина Sg указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

  1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.

  2. Вычисляют коэффициент µ:
    • если угол наклона кровли α не превышает 30o, его принимают равным 1;
    • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
    • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
  3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ12345678
S, кПа (кг/м2)0,8 (80)1,2 (120)1,8 (180)2,4 (240)3,2 (320)4,0 (400)4,8 (480)5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

  1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
  2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
  3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
  4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
  5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg αα
0,2715°
0,3620°
0,4725°
0,5830°
0,735°
0,8440°
145°
1,250°
1,455°
1,7360°
2,1465°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле Wm = Wo · K · C, где Wo — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ1234567
Wo, кПа (кгс/м2)0,17 (17)0,23(23)0,30 (30)0,38 (38)0,48 (48)0,60 (60)0,73 (73)0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

  1. Wo = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
  2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
  3. Wm = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота домаОткрытая местностьЗакрытая местность с преградами выше 10 мГородские районы, где дома имеют высоту более 20 м
до 5м0,750,50,4
5–10м1,00,650,4
10–20м1,250,850,53

Как рассчитать площадь крыши дома

При начале строительства всегда возникает вопрос, как быстро и правильно выполнить расчет площади крыши? Данная операция, кажется, простой только на первый взгляд. На практике же оказывается, что расчет бывает довольно сложным даже для опытных мастеров. Поскольку от его правильности напрямую зависит общее количество денег потраченных на строительство кровли. Учитывая дороговизну строительных материалов и стоимость монтажных работ, можно постараться уменьшить стоимость всего проекта. Попробуем разобраться, что необходимо для выполнения правильного подсчета квадратуры.

Расчёт крыши

Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.

С помощью сервиса можно делать расчеты:

  • односкатной, двускатной, четырехскатной, в том числе вальмовой крыши,
  • любого перечисленного вида крыш с учетом мансарды,
  • любого перечисленного вида крыш, учитывая разный угол наклона,
  • площади кровли.

Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 12000 сантиметров, результаты сервис также выдает в сантиметрах.

Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.

Теги: #Расчет площади крыши

Заключение

Правильный расчет параметров крыши необходим для приобретения нужного количества кровельного материала. Если у вас нет подробного плана дома, то все замеры придется проводить самостоятельно, используя рулетку, лестницу и прочие сопутствующие инструменты. Также не забывайте о том, что тип материала для кровли также иметь немаловажную роль, поэтому каждый расчет стоит проводить индивидуально.

Если вы не уверены в своих силах, то можно доверить это дело профессионалам, которые сделают всю работу за вас. Это практически беспроигрышный вариант, вот только если цена вопроса вас не сильно беспокоит.

В любом другом же случае можно немного поразмыслить и произвести индивидуальные рассчеты. Как видите, сделать это не так уж и сложно, зато вы сможете сэкономить деньги, которые после будут потрачены на те же материалы и не только.

Окончательные выводы

Площадь при использовании других материалов может основательно отличаться. По этой причине для каждого частного случая требуется применение индивидуального подхода, тщательного анализа и грамотного расчета. Наиболее сложная ситуация возникает при необходимости подсчета квадратуры крыш сложной формы. Чтобы получить достоверный результат следует придерживаться нескольких простых правил :

  • первым делом необходимо поделить плоскость крыши дома на несколько геометрических фигур простой формы. Далее с помощью простых математических формул следует посчитать площадь каждой простой фигуры;
  • при подсчете двухскатных крыш необходимо полученное значение квадратуры умножить на косинус угла наклона крыши;
  • длину скатов следует измерять от крайней точки карниза до самого конька;
  • для расчета абсолютной площади кровли необходимо рассчитать площадь всех имеющихся элементов кровельной конструкции, после чего просуммировать их;
  • каждый отдельный скат можно разбивать на различные по форме простые фигуры, посчитав площадь которых, вы сможете рассчитать квадратуру ската.

Следует знать, что при расчетах площади важно не забывать учитывать вентиляционные каналы, мансардные окна, дымоходы, парапеты, люки и другие элементы. В случае нарушения этого правила, существует большая вероятность возникновения дефицита строительных материалов при обустройстве кровли

Правильный и грамотный расчет площади, обеспечит все условия для оптимального расходования финансовых средств, связанных с покупкой и раскроем материала при возведении крыши дома.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
