Понятие коэффициента разрыхления грунта при разработке котлована и правила его расчета

Зачем производится расчет количества грунта?

Строительство зданий и возведение конструкций — сложный процесс, требующий основательных финансовых инвестиций, в связи, с чем застройщики должны обеспечить высокий уровень выполнения земляных работ под фундамент объекта.

Высокоэтажные объекты жилого и промышленного назначения требуют установки качественного фундамента, который, как правило, имеет сложносоставную конфигурацию, поэтому современный расчет того, сколько кубов грунта нужно вынуть, выполняют программным методом с применением высокоточных измерительных устройств.

В таком случае можно максимально точно определить общую кубатуру земли, которую надо вывести из котлована. Менее ответственные объекты рассчитывают в ручном режиме или с применением строительных онлайн калькуляторов, которые можно найти в интернет сети.

Состав земляных работ по требованиям СНИП:

  • Вертикальная планировка земельного участка. Осуществляется способом выравнивания рельефа площади, отведенной под строительство. Сюда входят следующие работы: удаление и передвижение слоя грунта, транспортировка и уплотнение его на внешних площадках, единицы измерения площади в м2.
  • Разработка выемки для котлована. Предполагает вычисление объемов участка в виде суммы объемов классических фигур, входящих в общую конфигурацию строящегося объекта. При этом в расчете допускают, что размеры грунта ограничивается визуальными плоскостями. В таком случае незначительные выпуклости не будут оказывать влияния на точность, единицы измерения м3.

Для того чтобы рассчитать объём грунта, к сведению берутся следующие данные:

  • Геодезические изыскания.
  • Размеры по периметру и архитектурно-строительные индивидуальности объекта.
  • Технология возведения объекта.
  • Уровень, залегания подпочвенных вод, фундамент строений не может приближаться к ним ближе, чем на 500 мм.
  • Глубину промерзания грунта, который должен быть не менее 300 мм.
  • Рельеф земельного участка.

Для сложных объектов расчет выполняется в рамках проекта строительства в разделе земляных работ

Профессионалы, беря во внимание все выше приведенные характеристики, определяют глубину строящегося котлована, чтобы он стал надежной основой для возведения фундамента

Распространенные проблемы и ошибки процесса

При выполнении поставленных строительных задач могут возникнуть проблемы в том случае, если будут неправильно произведены расчеты по засыпке, нарушится соблюдение технических требований по СНиП, а также безопасности.

К распространенным ошибкам строителей относят:

  • Плохо проведенные подготовительные работы.
  • Неправильный выбор грунтовой смеси.
  • Сухой засыпаемый материал.
  • Недостаточная трамбовка.
  • Использование толщины засыпки более 500 мм (а должно быть до этой отметки).
  • Несоответствие материала с грунтом вокруг здания.
  • Засыпка плодородной почвы, что является недопустимым явлением, так как органический слой может способствовать образованию грибка и плесени в пазухах.
  • Неправильное хранение грунта или его промерзание.
  • Работы в неподходящих погодных условиях (мороз, ливни).

Чтобы не допускать ошибок, необходимо придерживаться схемы плана работ, который принят инженером и установлен соответствующими инструкциями.

Остаточное разрыхление

Этот показатель отражает состояние слежавшегося грунта. Известно, что пласты, разрыхленные в процессе разработки участка, со временем слеживаются. Происходит их уплотнение, осадка. Естественный процесс ускоряет действие воды (дожди, искусственное орошение), повышенная влажность, трамбовка механизмами. В данном случае рассчитывать этот показатель нет необходимости — он уже известен и его можно посмотреть в таблице, размещенной выше.

Цифры, отражающие остаточное разрыхления, имеют значение как в крупном (промышленном), так и частном строительстве. Они позволяют вычислить объемы гравия, который уйдет под фундамент. Кроме того, показатели важны для складирования выбранного грунта или его утилизации.

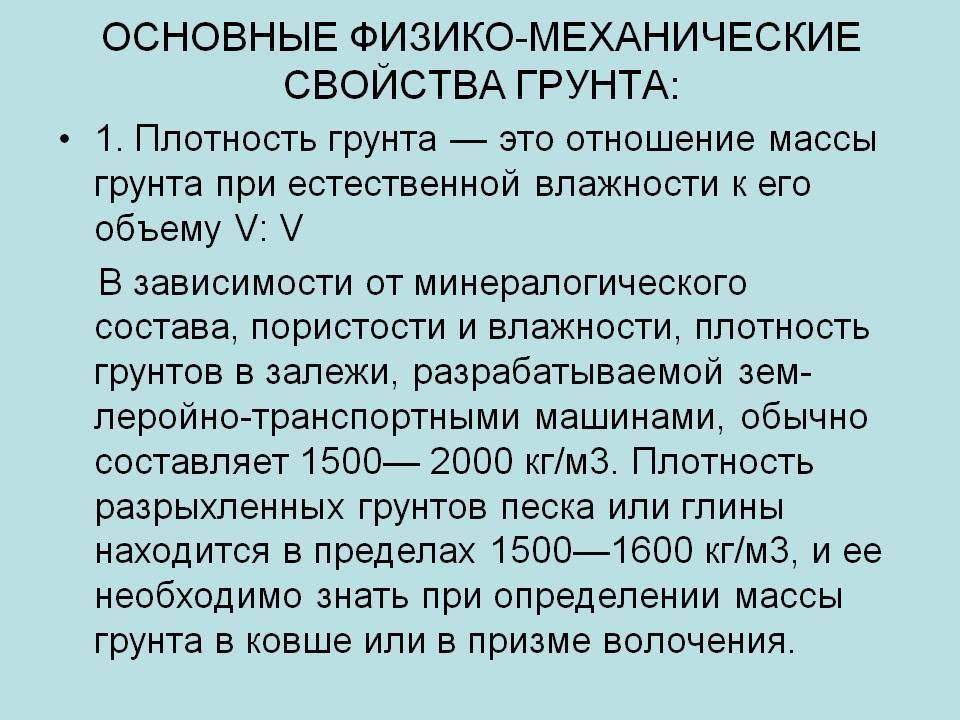

Свойства

  • Разрыхление – увеличение объема земли при выемке и разработке.
  • Влажность – соотношение массы воды, которая содержится в земле, к массе твердых частиц. Определяется впроцентах: грунт считается сухим при влажности менее 5%, превышающий отметку 30% – мокрый, в диапазоне от 5 до 30% – нормальная влажность. Чем более влажный состав, тем более трудоемкий процесс его выемки, исключением является глина (чем более сухая – тем сложнее ее разрабатывать, слишком влажная – приобретает вязкость, липкость).
  • Плотность – масса 1 м3 грунта в плотном (естественном) состоянии. Самые плотные и тяжелые скальные породы, наиболее легкие – песчаные, супесчаные почвы.
  • Сцепление – величина сопротивления к сдвигу, песчаные и супесчаные почвы имеют показатель – 3–50 кПа, глины, суглинки — 5–200 кПа.

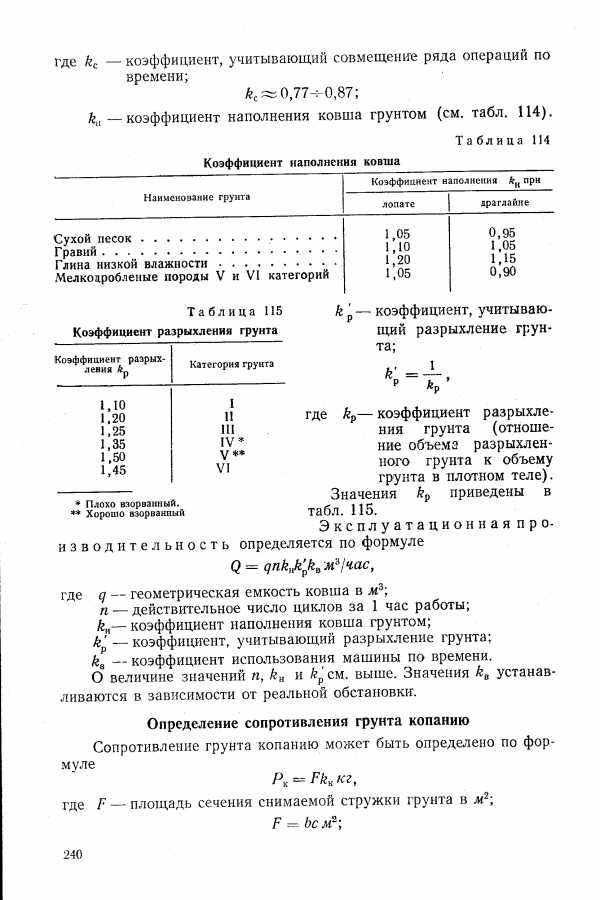

Исходя из строительных норм и правил (СНИП), коэффициент разрыхления грунта (первоначальный), показатель плотности в соответствии категории, приведены в таблице:

Категория НаименованиеПлотность, тонн / м3 Коэффициент разрыхления
ІПесок влажный, супесь, суглинок, разрыхленный1,4–1,71,1–1,25
ІПесок рыхлый, сухой1,2–1,61,05–1,15
ІІСуглинок, средний -мелкий гравий, легкая глина1,5–1,81,2–1,27
ІІІГлина, плотный суглинок1,6–1,91,2–1,35
ІVТяжелая глина, сланцы, суглинок со щебнем, гравием, легкий скальный грунт1,9–2,01,35–1,5

Проанализировав таблицу, можно сказать, что первоначальный коэффициент разрыхления грунта прямо пропорционален диапазону плотности, проще говоря, чем более плотная и тяжелая почва в природных условиях, тем больший ее объем при разработке.

Существуют также вычисления коэффициента остаточного разрыхления грунта, результат определяет, насколько почва поддается осадке при слеживании, при контакте с водой или утрамбовке. В строительстве эти расчеты имеют огромное значение для определения количества необходимого материала, а также их учитывают при складировании, утилизации земли.

НаименованиеПервоначальное увеличение объема после разработки, %Остаточное разрыхление, %
Глина ломовая 28–32 6–9
Гравийно-галечные 16–20 5–8
Растительный 20–25 3–4
Лесс мягкий 18–24 3–6
Лесс твердый 24–30 4–7
Песок 10–15 2–5
Скальные 45–50 20–30
Солончак, солонец
мягкий 20–26 3–6
твердый 28–32 5–9
Суглинок
легкий, лессовидный 18–24 3–6
тяжелый24-305-8
Супесь12-173-5
Торф24-308-10
Чернозем, каштановый22-285-7

Лабораторные исследования

Коэффициент уплотнения принято рассчитывать на основании данных лабораторных испытаний, в ходе которых массу щебня подвергают трамбовке и проверке на различных приспособлениях. Здесь существует несколько методов: замещение объемов (ГОСТ 28514-90); стандартное послойное уплотнение щебня (ГОСТ 22733-2002); экспресс-методы с использованием одного из трех типов плотномеров: статического, водобаллонного либо динамического.

Результаты получают либо сразу же, либо по истечении 1-4 дней, в зависимости от того, какой способ для исследования выбран. Стоимость одной пробы стандартного испытания составляет 2500 рублей. Всего необходимо провести не меньше пяти таких проб. Если данные нужны срочно, например, в течение дня, используют экспресс-методы по итогам отбора минимум 10 точек. Стоимость каждой точки составляет 850 рублей. Кроме того, придется оплатить выезд лаборанта на место – еще около 3 тысяч рублей. Однако без точных данных на строительстве крупных объектов не обойтись. Кроме того, солидной строительной организации необходимо наличие официальных документов, которые подтверждают соблюдение подрядчиком требований проекта.

Коэффициент разрыхления грунта: пример расчета при использовании и его в строительстве

Строительные работы начинаются с разметки участка и разработки грунта под фундамент. Земляные работы занимают также первую строчку в строительной смете, и немалая сумма приходится на оплату техники, производящей выемку и вывоз грунта с участка. Для составления сметы и оценки стоимости работ мало знать габариты котлована, необходимо также учитывать особенности грунта. Одной из таких характеристик является коэффициент разрыхления грунта, позволяющий определить увеличение объема при выемке его из котлована

Коэффициент разрыхления грунта

Все грунты с точки зрения строительства можно разделить на две группы:

  • Сцементированные, или скальные – каменные горные породы, разработка которых возможна только с применением технологий взрыва или дробления;
  • Несцементированные, выборка которых проводится вручную или с помощью экскаваторов, бульдозеров, другой спецтехники. К ним относятся пески, глины, смешанные типы грунтов.

На сложность разработки и стоимость земляных работ влияют следующие свойства грунтов:

  • Влажность – отношение массы воды, содержащейся в грунте, к массе твердых частиц;
  • Сцепление – сопротивление сдвигу;
  • Плотность, то есть масса одного кубического метра грунта в естественном состоянии;
  • Разрыхляемость – способность увеличиваться в объеме при выемке и разработке.

Влажность грунт – это мера его насыщения водой, выраженная в процентах. Нормальная влажность лежит в пределах 5-25%,а грунты, имеющие влажность более 30%, считаются мокрыми. При влажности до 5% грунты принято называть сухими.

Образец влажного грунта

Сцепление влияет на сопротивление грунта сдвигу, у песков и супесей этот показатель лежит в диапазоне 3-50 кПа, у глин и суглинков – в пределах 5-200 кПа.

Плотность зависит от качественного и количественного состава грунта, а также от его влажности. Самыми плотными, и, соответственно, тяжелыми являются скальные грунты, наиболее легкие категории грунта – пески и супеси. Характеристики грунтов приведены в таблице:

Таблица — различные категории грунта

Как видно из таблицы, коэффициент первоначального разрыхления грунта прямо пропорционален плотности грунта, иными словами, чем плотнее и тяжелее грунт в естественных условиях, тем больше объема он займет в выбранном состоянии. Этот параметр влияет на объемы вывозки грунта после его разработки.

Существует также такой показатель, как остаточное разрыхление грунта, он показывает, насколько грунт поддается осадке в процессе слеживания, при контакте с водой, при трамбовке механизмами. Для частного строительства этот показатель имеет значение при заказе гравия для выполнения подушки под фундамент и других работ, связанных с расчетом привозного грунта. Также он важен для складирования и утилизации грунтов.

Таблица — наименование грунта и его остаточное разрыхление %

Пример расчета коэффициента разрыхления грунта

Применение коэффициентов первоначального и остаточного разрыхления грунтов на практике можно рассмотреть на примере расчета. Предположим, что есть необходимость выполнить разработку грунта под котлован заглубленного ленточного фундамента с последующей отсыпкой гравийной подушки. Грунт на участке – влажный песок. Ширина котлована – 1 метр, общая длина ленты фундамента 40 метров, глубина котлована – 1,5 метров, толщина гравийной подушки после трамбовки – 0,3 метра.

Находим объем котлована, а, следовательно, и грунта в естественном состоянии:

Vк = 40 · 1 · 1,5 = 60 м3.

Применяя коэффициент первоначального разрыхления грунта, определяем его объем после разработки:

V1 = kр · Vк = 1,2 · 60 = 72 м3;

где kр= 1,2 – коэффициент первоначального разрыхления грунта для влажного песка, принятый по среднему значению (таблица 1).

Следовательно, объем вывоза грунта составит 72м3.

Находим конечный объем гравийной подушки после трамбовки:

Vп = 40 · 1 · 0,3 = 12 м3.

Находим по таблице 2 максимальные значения первоначального и остаточного коэффициента разрыхления для гравийных и галечных грунтов и выражаем их в долях.

Первоначальный коэффициент разрыхления kр = 20% или 1,2; остаточный коэффициент разрыхления kор = 8% или 1,08.

Вычисляем объем гравия для выполнения гравийной подушки конечным объемом 12 м3.

V2 = Vп ·kр/kор=12 · 1,2/1,08 = 13,33 м3.

Следовательно, объем необходимого для отсыпки гравия составит 13,3м3.

Конечно, такой расчет является весьма приблизительным, но он даст вам представление о том, что такое коэффициент разрыхления грунта, и для чего он используется. При проектировании коттеджа или жилого дома применяется более сложная методика, но для предварительного расчета стройматериалов и трудозатрат на строительство гаража или дачного домика вы можете ее использовать.

Как посчитать объем песка с коэффициентом уплотнения — Спецтехника

Для чего нужен коэффициент уплотнения песка, и какое значение играет этот показатель в строительстве, знает, наверное, каждый строитель и те, кто непосредственно связан с этим нерудным материалом.

Физический параметр имеет специальное значение, которое выражается через значение Купл.

Параметр вычисления необходим для того, чтобы можно было прямо на месте сопоставить фактическую плотность материала на определённой площади участка с требуемыми значениями, которые прописаны в нормативных актах.

Таким образом, коэффициент уплотнения песка по ГОСТ 7394 85, это важнейший параметр, на основании которого оценивается требуемое качестве подготовки к работам на строительных объектах с использованием сыпучих не рудных веществ.

Уплотнение песка при строительстве

Что такое коэффициент уплотнения сыпучих материалов?

Сущность определения коэффициента уплотнения гравия, песка, щебня и керамзита можно кратко охарактеризовать следующим образом. Это величина, равная отношению плотности сыпучего стройматериала к его максимальной плотности.

Данный коэффициент для всех сыпучих тел различается. Его средняя величина для удобства пользования закреплена в нормативных актах, соблюдение которых обязательно для всех строительных работ.

Поэтому, если потребуется, например, узнать, какой коэффициент уплотнения песка, достаточно будет просто заглянуть в ГОСТ и найти требуемое значение.

Важное замечание: все величины, приведенные в нормативных актах, являются усредненными и могут изменяться в зависимости от условий транспортировки и хранения материала. Для того чтобы понять сущность этого явления, достаточно вспомнить, как ведет себя вскопанная земля

Поначалу она рыхлая и достаточно объемная

Для того чтобы понять сущность этого явления, достаточно вспомнить, как ведет себя вскопанная земля. Поначалу она рыхлая и достаточно объемная.

Но если на эту землю взглянуть через несколько дней, то уже станет заметно, что грунт «осел» и уплотнился.

Сначала они лежат у поставщика в утрамбованном собственным весом состоянии, затем при погрузке происходит «взрыхление» и увеличение объема, а потом, после выгрузки на объекте, снова происходит естественная трамбовка собственным весом. Помимо массы, на материал будет воздействовать атмосфера, а точнее, ее влажность. Все эти факторы учтены в соответствующих ГОСТах.

Строительные материалы при длительном хранении уплотняются под собственным весом

Зачем и как считать вес строительного мусора

Снос и демонтаж зданий приводит к образованию большого количества отходов, которые нужно своевременно вывозить. Чтобы распорядиться временем и транспортом самым выгодным способом, необходимо рассчитать объём и массу груза на вывоз. Можно обратиться за расчетами к специалистам, а можно провести их и самостоятельно.

Масса кубометра строительного мусора

Чтобы выяснить массу кубического метра строительного мусора, нужно обратиться к данным по средним значениям плотности, представленным выше. Плотность показывает, какую массу имеет заданный объём нужного материала.

Для строительного мусора «в целом» усредненная плотность равна для смешанных отходов от сноса — 1,6 т/м3, а для отходов ремонта — 0,16 т/м3. То есть один кубометр смешанных отходов от сноса будет иметь массу 1,6 т (1600 кг), а от ремонта — 0, 16т (160 кг).

Масса кубометра других видов отходов также может быть легко вычислена с помощью соответствующих им значений плотности.

К этим же значениям стоит обратиться, если возникает вопрос «как перевести строительный мусор из кубометров в тонны?». Зная плотность и объём определенного вида отходов, можно рассчитать их массу, умножив плотность на объём.

Как посчитать строительный мусор разбираемого здания

Предварительно рассчитать количество строительного мусора при сносе можно по следующей методике:

  1. Определить строительный объём здания в «плотном теле», перемножив длину, ширину и высоту дома с учетом фундамента и крыши.
  2. Рассчитать реальный объём отходов на вывоз, умножив строительный объём на коэффициент разрыхления, равный 2,0.
  3. Рассчитать массу вывозимых отходов, умножив объём здания в «плотном теле» на плотность типа мусора.
  4. В зависимости от получившейся массы определить число контейнеров или машин (исходя из их грузоподъёмности), которые понадобятся для вывоза мусора на переработку.

Для вывоза легкого, но объёмного мусора обычно применяются контейнеры, для тяжелого (обломки кирпича и бетона) необходимы большегрузные самосвалы.

О том, как легко можно погрузить строительный мусор в контейнеры и очистить придомовую территорию с помощью небольшого экскаватора, рассказывается в следующем видео.

Расчет количества отходов после сноса зданий — процесс довольно сложный, поэтому логичнее будет препоручить его профессионалам. Но если вы не доверяете компаниям, занимающимся вывозом мусора, всегда можно проверить их расчеты, воспользовавшись данными из этой статьи.

Типы грунта с точки зрения строительства

Грунт в строительстве — породы, залегающие в верхних слоях земной коры. Выделяют две основные группы: скальные и рыхлые. Виды:

  • скальные — водоустойчивые, несжимаемые, залегают в виде сплошного массива;
  • песчаные (супесь) – непластичные, в сухом состоянии сыпучие. При увеличении влажности меняется объем и плотность песка. Водопроницаемы, подвержены размыванию. Несколько видов: пылеватый, средний, гравелистый. Наиболее подходящим считается гравелистый вид;
  • глинистые (суглинок) – пластичные, связные. Водопроницаемы, при увеличении влажности сильно увеличивается объем. При замерзании влаги сильно пучатся, при высыхании плохо отдают воду, подвержены растрескиванию. Легко размываются проточной водой;
  • лессовидные – в сухом состоянии прочные и твердые, при увеличении влажности расплываются. Увеличение влажности приводит к резкому снижению несущей способности и просадке;
  • торфяники — неравномерное сжатие, быстро насыщается влагой, вспучиваются. Не подходят для строительства;
  • плывуны — подвижны, быстро насыщаются водой, что приводит к разжижению;
  • растительные или биогенные — плодородные грунты. Имеют низкую несущую способность, поскольку плодородный слой со временем разлагается, неравномерно уменьшаясь.

После определения типа почвы определяют количество дополнительных строительных работ. При необходимости тип заменяют на более подходящий.

Измерение коэффициента уплотнения в лабораторных условиях

Для определения коэффициента уплотнения при трамбовке в лабораторных условиях применяют специальный вибрационный прибор, который состоит из:

  • вибростола;
  • измерительного контейнера (обычно емкостью 50 литров);
  • крышки контейнера, с вмонтированным в нее трамбовочным вибропоршнем.

Методика расчета:

  • Измерительный контейнер заполняют материалом в разрыхленном состоянии.
  • Поверхность насыпанного материала выравнивают по верхней кромке контейнера.
  • Прикручивают крышку с вибропоршнем.
  • Включают виброприбор и выполняют виброуплотнение (обычно не более 2÷3 минут).

После выключения прибора с помощью линейки измеряют высоту свободной части контейнера, рассчитывают объем свободной части, и по соотношению полного контейнера с рыхлым материалом к объему утрамбованного щебня рассчитывают коэффициент при трамбовании.

Например, объем измерительного контейнера V₁ = 50 литров. Объем свободной части после окончания трамбования V₀ = 14 литров. Объем утрамбованного материала V₂ = V₁ — V₀ = 50 — 14 = 36 литров.

Тогда Ктр = V₁ : V₂ = 50 : 36 = 1,3888 ≈ 1,39.

Как уплотнить щебень своими руками?

Ручная трамбовка актуальна при выполнении небольших объемов работ, поскольку требует значительных физических усилий. Варианты простейших приспособлений:

  • Брус 100х100 мм и длиной, зависящей от роста человека. Оптимальный вариант – длина бруса до груди. Величина сечения может быть увеличена до 150х150 мм. Вверху монтируют ручки из металлического прута или деревянных брусков. Нижний край бруса подбивают оцинкованным листом. Принцип работы очень прост: брус поднимают на максимально возможную высоту и с силой опускают на трамбуемую поверхность. Площадь трамбовки не слишком большая, но этот вариант уплотнения – наиболее экономичный и простой.
  • Более эффективный вариант – металлический оголовок, прикрепленный к деревянному брусу, выполняющему роль ручки.
  • Наиболее прочной является конструкция, выполненная полностью из металла. Работа с таким инструментом эффективна, но осложняется вибрациями, которые металл, в отличие от древесины, погасить не в состоянии.

Факторы и свойства строительного песка

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

P = ((m – m1)*Pв) / m-m1+m2-m3

, где:

  • m – масса пикнометра при заполнении песком, г;
  • m1 – вес пустого пикнометра, г;
  • m2 – масса с дисциллированной водой, г;
  • m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
  • Pв – плотность воды

При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого полученных данных выводится средне арифметическое число.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Коэффициент уплотнения щебня. Коэффициент уплотнения гранитного щебня фракций 5-20, 20-40, 40-70.

Коэффициент уплотнения щебня – это безразмерная величина, которая характеризует степень уменьшения наружного объёма материала в результате трамбовки или естественного уплотнения при транспортировке. Данный параметр и порядок его учета при проведении строительных работ регламентируется действующими ГОСТ и СНиП, в частности ГОСТ 8267. Его значение зависит от марки материала и составляет 1,05 – 1,52. Так, например, коэффициент уплотнения щебня гранитного составляет, в среднем, 1,1, у ЩПС – 1,2.

Для чего необходим коэффициент уплотнения

Этот параметр необходим для:

  • расчета массы приобретаемого материала;
  • определения усадки материала при проведении строительных работ.

Зная, к примеру, коэффициент уплотнения щебня 20-40 можно определить массу материала, умножив имеющийся объём (вагона, кузова грузового автомобиля, тары и т. д.) на насыпную плотность и коэффициент уплотнения.

Также коэффициент уплотнения необходим для подсчета потребного количества материалов для планировки участка. Так, например, при засыпке щебнем 5-20 при толщине слоя 20 см мы получаем:

1*0.2*1600 кг/м3 (плотность щебня)*1,2 = 384 кг на 1 м2 площади, где 1,3 – это коэффициент уплотнения щебня 5-20.

Необходимо помнить, что коэффициент уплотнения зависит от фракции щебня, чем она крупнее, тем он меньше. Так, коэффициент уплотнения щебня фракции 40 70 выше чем у 5 20, что необходимо учитывать при проектировании строительных работ. При расчетах необходимо учесть, что в проекте, как правило, указывается не степень уплотнения, а, т. н. плотность скелета. Это означает, что при расчете необходимо учесть уровень влажности и др. параметры материала.

Способы определения коэффициента уплотнения

Коэффициент уплотнения материала определяется производителем и указывается в паспорте, сопровождающем каждую партию. Часто возникает необходимость и определения коэффициента уплотнения щебня при трамбовке и на строительной площадке. Замер производится с помощью плотномера при условии содержания в материале не более 15% частиц, крупность которых превышает 10 мм. Точность определения составляет 90 – 100% от стандартной плотности по ГОСТу.

Уплотнение материала определяется по показаниям удельного сопротивления при погружении наконечника – обычного или усеченного конуса в зависимости от типа смеси. Показатель определяется по отклонению стрелки индикатора прибора.

Замер производится путем строго вертикального погружения конуса прибора в смесь с необходимым нажимом. Каждая точка замеряется 3-5 раз с расстоянием между местом погружения в 150 мм. Далее из полученных результатов замеров определяется средняя величина. Используя прилагаемый к прибору график и полученные средние данные, определяется коэффициент уплотнения щебня при трамбовке.

Лучшим вариантом является приобретение щебня непосредственно у производителя, минуя посредников. Это выгодно с точки зрения цены, возможностей поставок, качества, а также наличия всей необходимой документации с параметрами щебня на основании данных лабораторных исследований.

kadarspb.ru

Свойства

  • Разрыхление – увеличение объема земли при выемке и разработке.
  • Влажность – соотношение массы воды, которая содержится в земле, к массе твердых частиц.Определяется впроцентах: грунт считается сухим при влажности менее 5%, превышающий отметку 30% – мокрый, в диапазоне от 5 до 30% – нормальная влажность. Чем более влажный состав, тем более трудоемкий процесс его выемки, исключением является глина (чем более сухая – тем сложнее ее разрабатывать, слишком влажная – приобретает вязкость, липкость).
  • Плотность – масса 1 м3 грунта в плотном (естественном) состоянии. Самые плотные и тяжелые скальные породы, наиболее легкие – песчаные, супесчаные почвы.
  • Сцепление – величина сопротивления к сдвигу, песчаные и супесчаные почвы имеют показатель –3–50 кПа , глины, суглинки —5–200 кПа .

Исходя из строительных норм и правил (СНИП), коэффициент разрыхления грунта (первоначальный), показатель плотности в соответствии категории, приведены в таблице:

Проанализировав таблицу, можно сказать, что первоначальный коэффициент разрыхления грунта прямо пропорционален диапазону плотности, проще говоря, чем более плотная и тяжелая почва в природных условиях, тем больший ее объем при разработке.

Существуют также вычисления коэффициента остаточного разрыхления грунта, результат определяет

, насколько почва поддается осадке при слеживании, при контакте с водой или утрамбовке. В строительстве эти расчеты имеют огромное значение для определения количества необходимого материала, а также их учитывают при складировании, утилизации земли.

НаименованиеПервоначальное увеличение объема после разработки, %Остаточное разрыхление, %
Глина ломовая 2832 69
Гравийно-галечные 1620 58
Растительный 2025 34
Лесс мягкий 1824 36
Лесс твердый 2430 47
Песок 1015 25
Скальные 4550 2030
Солончак, солонец
мягкий 2026 36
твердый 2832 59
Суглинок
легкий, лессовидный 1824 36
тяжелый24-305-8
Супесь12-173-5
Торф24-308-10
Чернозем, каштановый22-285-7

ПРОМОС — Рассчитать стоимость

Перечень

До 1000 м3

от 1000 до 10000 м3

от 10000 м3

Снос административных, жилых помещений

от 500руб/м3

от 400руб/м3

от 350руб
/м3

Снос складских, производственных, гаражных помещений

от 350руб/м3

от 300руб/м3

от 250руб/м3

Демонтаж ж/б фундамента

от 2600руб/м3

от 2400руб/м3

от 2200руб/м3

Ручной демонтаж кирпичной кладки

от 6000руб/м3

от 5000руб/м3

от 4000руб/м3

Ручной демонтаж ж/б перекрытий

от 9500руб/м3

от 8000руб/м3

от 7000руб/м3

Погрузка, вывоз и утилизация строительного мусора

от 650 руб/м3

от 600 руб/м3

 от 550руб/м3

1.Стоимость демонтажа в геометрии здания (в «воздухе») :

Длина здания х Ширина здания х Высота здания (от нижней точки фундамента до конька крыши).

2.Расчет реального объема строительного мусора, приготовленного к вывозу в «твердом теле»:

V мусора в твердом теле = V здания в воздухе : К разрыхления

Где:

К разрыхления = 2,3 – 3,0— эмпирический коэффициент, учитывающий все отдельные коэффициенты разрыхления образовавшегося строительного мусора.

3.Расчет Веса вывозимого мусора:

P вес выв. Мусора = V мусора в твердом теле х Моб.

где Моб.=1600 кг/м3— масса объемная строительного мусора полученного при разборке.

Объемная масса строительного мусора должна приниматься усредненной по следующим нормам:

– при разборке бетонных конструкций – 2400 кг/м3;

– при разборке железобетонных конструкций – 2500 кг/м3;

– при разборке конструкций из кирпича, камня, отбивке штукатурки и облицовочной плитки – 1800 кг/м3;

– при разборке конструкций деревянных и каркасно-засыпных – 600 кг/м3;

– при выполнении прочих работ по разборке (кроме работ по разборке металлоконструкций и инженерно-технологического оборудования) – 1200 кг/м3.

Звоните:   +7(495) 966-23-05

Общие указания

1.1. В настоящем cборнике содержатся нормы на разработку и перемещение грунтов и на сопутствующие работы в промышленном, жилищно-гражданском, транспортном и водохозяйственном строительстве, при сооружении линий электропередачи и связи, трубопроводов и др. Нормы на горно-вскрышные работы предусмотрены в сб. 2, на земляные конструкции гидротехнических сооружений — в сб. 36 элементных сметных норм на строительные конструкции и виды работ.

1.2. При пользовании сборником следует:

способы производства работ, дальность перемещения грунта, характеристики землеройных машин и транспортных средств принимать по проектным данным с учетом указаний и рекомендаций, приведенных ниже в настоящей технической части;

классификацию грунтов по трудности разработки производить, руководствуясь их краткой характеристикой, приведенной в табл. 1, 5 и 6. При этом среднюю плотность грунтов в естественном залегании, указанную в гр. 3 табл. 1, за определяющий показатель классификации принимать не следует.

1.3. В нормах, за исключением табл. 34-44 и 126, предусмотрена разработка грунтов естественной влажности и плотности, не находящихся во время разработки под непосредственным воздействием грунтовых вод.

При разработке траншей для магистральных трубопроводов в пустынных и безводных районах из норм табл. 34-41 исключаются водоотливные установки.

Затраты на разработку мокрых грунтов необходимо определять применением к нормам коэффициентов, приведенных в разд. 3 Технической части.

Стоимость водоотливных работ при разработке грунтов следует исчислять только на объем грунта, лежащего ниже проектного уровня грунтовых вод.

При водоотливе из котлованов площадью по дну до 30 м и траншей шириной по дну до 2 м, за исключением траншей для уличных и внеплощадочных коммуникаций, следует применять нормы, приведенные в табл. 88; при водоотливе из котлованов площадью по дну более 30 м , из траншей шириной по дну более 2 м, а также из траншей для внеплощадочных и уличных коммуникаций должны составляться калькуляции на основании проектных данных о силе притока воды, продолжительности производства водоотливных работ и применяемых водоотливных средств.

1.4. Нормирование разработки выемок, каналов, котлованов и траншей в послойно залегающих грунтах различных групп по трудности разработки следует производить по соответствующим нормам на отдельные группы.

Распределение грунтов на группы по трудности разработки

Заключение

Проведение засыпки пазух котлованов проводится по СНиП, СП 48.13330.2011, а также в соответствии с:

  • инструкцией ВСН 52-96;
  • требованиями СНиП 3.02.01-87;
  • СН (санитарными нормами).

Правильность исполненной работы зависит от соблюдения ряда условий:

  • тщательности подготовки к процессу (уборка мусора, просушка, цементирование фундамента и т.д.);
  • выбранного типа материала и его количества, времени и технического транспортного средства;
  • влажности грунта (допустимый коэффициент 12-20 %) и его послойной трамбовки;
  • определения объема необходимого количества грунтовой смеси.

Выбор техники зависит от площади котлована и его объема. Использовать можно экскаваторы, погручики, бульдозеры. Уплотнение производится с помощью специальной строительной вибротехники. Правильно выполненная засыпка пазух обеспечивает надежность фундамента и его защиту.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
