Кованые откатные ворота: визитная карточка частного дома

Декоративные уголки

Декоративные накладные уголки – следующий этап в украшении и упрочнении ворот и калиток. Красивый рисунок из разнообразных элементов закрывает верх и опускается вниз по краю створки со стороны навесов. На фото видно, какими красивыми и неповторимыми могут быть угловые элементы из простого прутка квадратного и круглого сечения.

Распашная конструкция из профлиста

Витые стойки закрывают места крепления навесов с рамой ворот. Разрушить полотно или снять створку невозможно.

В распашных воротах и калитках прутья могут спускаться с вершины узора вниз, закрывая место расположения замков. Они не позволяют отогнуть край профлиста и добраться до запоров.

На фото ниже изображена красивая конструкция из профнастила с калиткой.

Около дома

Установка автоматики

Монтаж автоматической системы начинают с разводки кабеля. Его прокладывают в пластиковом защитном чехле до того, как сделать заезд, чтобы не пришлось разбирать дорожное покрытие.

Автоматика в собранном виде

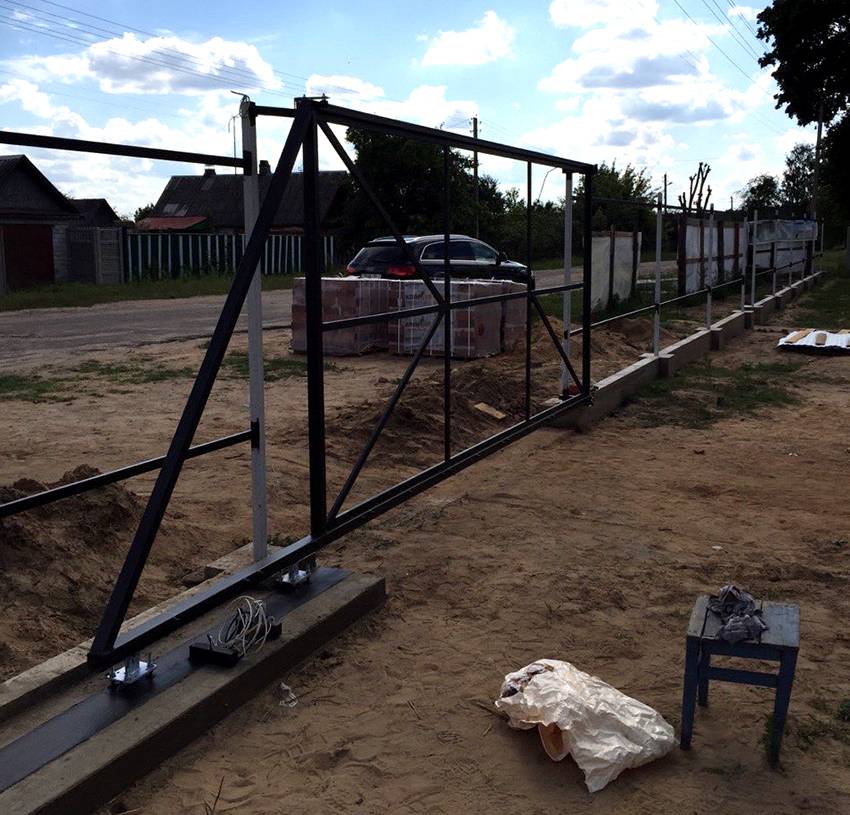

На закладную устанавливают две профильные трубы 40х40 мм. Затем сверху крепят платформу привода. После этого на подготовленное основание устанавливают двигатель. На шестеренку ставят зубчатую планку с вкрученными бочонками. Крепление планки должно попадать на раму каркаса. Если этого не получилось, то ставят профильную трубу другого размера.

После того как собранная конструкция встала правильно, приваривают трубу к швеллеру. Монтажную площадку крепят к трубе, а привод прикручивают к платформе.

Схема основных элементов

Установка зубчатой рейки

Начинают установку зубчатой рейки в закрытом положении ворот:

  1. От привода отступают 250 мм и начинают монтаж.
  2. Рейку ставят одним краем на шестерню, а другой край выравнивают по уровню и прихватывают бочонок к каркасу.
  3. Затем откатывают створку на 1 м и устанавливают вторую зубчатую планку.
  4. Снизу к установленной планке приставляют свободную зубчатую рейку. На нее сверху вплотную к первой устанавливают вторую, проверяют уровнем горизонт, приваривают бобышки к раме. Таким образом устанавливают все последующие планки. Это делают, чтобы на месте стыков ворота не прыгали во время работы.
  5. После того как рейку установили, расслабляют болты крепления и регулируют планку так, чтобы зазор между зубьями рейки и шестеренки мотора получился 1–3 мм.

Регулировка зубчатой рейки привода

Подобным образом выставляют все полотно рейки. Комплект фурнитуры с автоматикой для 6 м изделия весом до 800 кг стоит 30000 руб. Комплект для 6 м заграждения весом 350 кг обойдется в 23000 руб.

Подключение привода к питанию и программирование пульта управления лучше доверить электрикам. Для правильной настройки механизма потребуются специальные знания. Также агрегат нужно поставить на гарантию, которую могут давать только сервисные центры.

Внешний вид привода

Привод подбирают согласно весу кованых ворот. Подбирайте механизм с запасом, чтобы движок работал дольше. Если металлоконструкция весит 300 кг, то приобретайте движок на 600 кг. Шестерни внутри двигателя должны быть металлические: это гарантирует медленный износ деталей.

Какие ворота можно сделать из профнастила

По способу открывания такие изделия делятся на следующие виды:

Распашные – это самый популярный вид ворот, створки которых открываются внутрь или наружу. Их легко установить самостоятельно, однако для такой конструкции необходимо достаточно свободного пространства. Распашные ворота можно украсить ковкой по всему периметру.


Откатные ворота из профнастила

Откатные – двери открываются путем отката вбок. Для установки таких ворот необходимы верхние и нижние рельсы, по которым движется полотно. Бывают механические и автоматические. Идеальный вариант для маленьких участков. Такие ворота можно украсить как сверху, так и по всей поверхности коваными узорами.

Подъёмные — открываются, путем поднятия вверх. Они наиболее устойчивы к взлому, имеют привлекательный вид и выглядят очень стильно. Сами ворота нельзя украшать никакими элементами, однако можно установить их на забор или калитку.

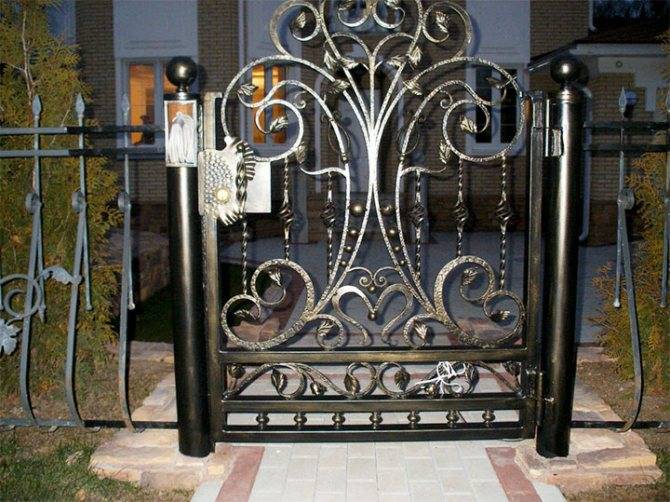

Особенности конструкции, размеры калитки

Ковкое полотно состоит из переплетенных прутьев металла или листа, украшенного сверху витиеватыми элементами.

В конструкции ограждения калитка включает в себя:

  • дверное полотно;
  • столбы, к которым будет производиться крепеж;
  • петли (элементы фиксации);
  • замок или щеколда, ручка для закрытия, открытия.

Материал для опор подбирается индивидуально. Учитывая внушительный вес створки, подойдут кирпичные, каменные или металлические.

Калитка монтируется как отдельно, так и вместе с воротами.

При расчете размеров полотна следует учитывать требования СНиП относительно установки и габаритов ограждений в частном секторе.


Фото: калитка из профнастила с кованым каркасом

Средние показатели следующие:

  1. Ширина ‒ 1 м. Чтобы в будущем не возникло проблем при заносе мебели, оборудования на усадьбу сильно уменьшать не стоит.
  2. Высота ‒ 2 м. Величина колеблется, поскольку должна быть равной высоте всего ограждения.
  3. Уровень заглубления столбов ‒ 1 м. Показатель рассчитан для устойчивой почвы. Для регионов с суровыми зимами, болотистыми грунтами величина будет больше.
  4. Расстояние полотна до столба со стороны петель ‒ 5‒6 мм.
  5. Расстояние до грунта ‒ 1‒2 см.

Ручку с замком для калитки с элементами ковки устанавливают на высоте 80‒90 см от земли.

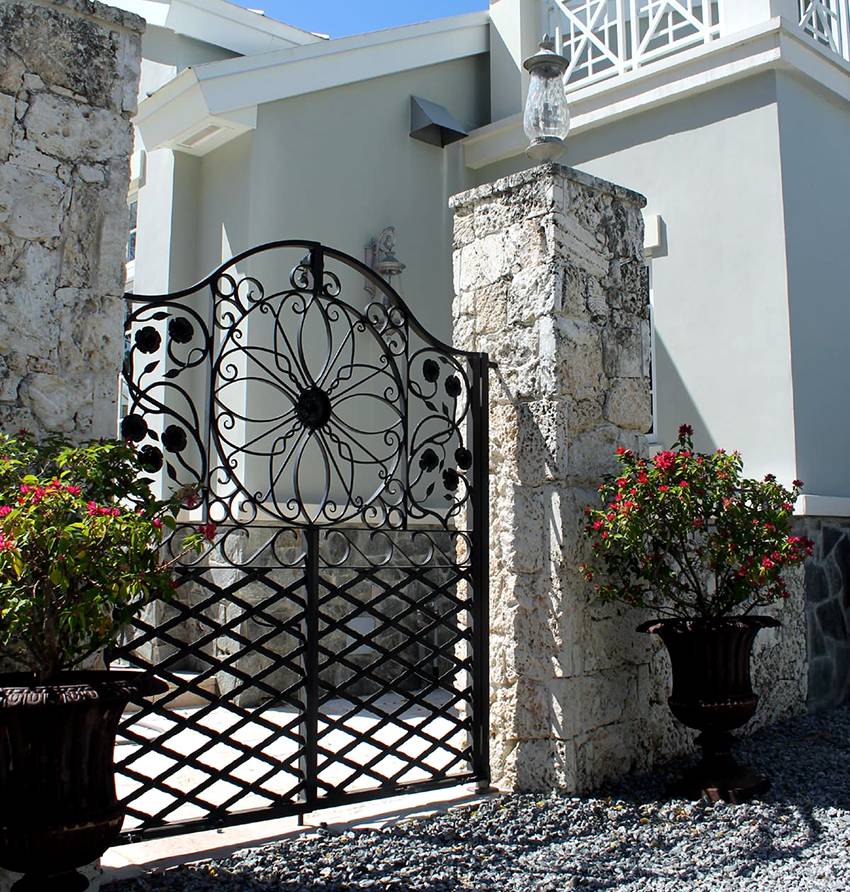

Популярен вариант монтажа одного столба между створкой и воротами, где петли под калитку и ворота крепят с двух разных сторон.

Стоимость и особенности выбора кованых ворот для дома

Ценообразование происходит в зависимости от материала изготовления, сложности узора и количества затраченного металла. Квадратный метр простой конструкции может стоить всего 2000 руб. В то же время цена на ворота с оригинальным рисунком и рельефом достигает 20000-50000 руб.

Цена конструкции за квадратный метр варьируется от 2000 до 50000 руб.

Высота ворот такого типа варьирует в пределах от 1,5 до 3 м. В случае необходимости можно оформить индивидуальный заказ, в котором будут указываться нестандартные размеры. Однако оригинальная конструкция обойдется дороже стандартных вариантов, производимых на заводах.

Стоит отметить, что изделия, имеющие незначительную высоту, как нельзя лучше подходят для декорирования художественной ковкой. В свою очередь, большие ворота приобретаются для обеспечения высшей степени безопасности. Фото и цены кованых ворот без труда можно отыскать в интернете. Каждый из типов данной конструкции имеет свои особенности, поэтому при выборе необходимой разновидности нужно учесть все за и против.

При выборе ворот нужно учитывать варианты открывания, размеры створок и тип запорного механизма

Комбинированные варианты обеспечивают защиту от посторонних глаз. Однако при их выборе необходимо учитывать сочетание материалов. Лучше всего для экранирования таких конструкций подходит профнастил. Фото кованых ворот с таким сплошным покрытием наглядно демонстрируют преимущества данной комбинации.

Важным фактором при выборе ворот являются их функциональные возможности. В этом случае учитываются габариты створок, варианты открывания, типы запорного механизма, а также наличие калитки. Кованые откатные ворота с красивым узором требуют тщательных расчетов и организации точного эскиза. То же самое касается и других вариантов, оснащенных роликовым раздвижным механизмом. Простые разновидности конструкций менее функциональны, соответственно, их легче выбрать.

Высота стандартных кованых ворот варьируется от 1,5 до 3 метров

Алгоритм монтажа ворот и советы по их установке

Рекомендуется обратить внимание на фото кованых ворот. Картинки подробно объясняют все этапы монтажа и позволяют справиться с этой задачей, избежав ошибок

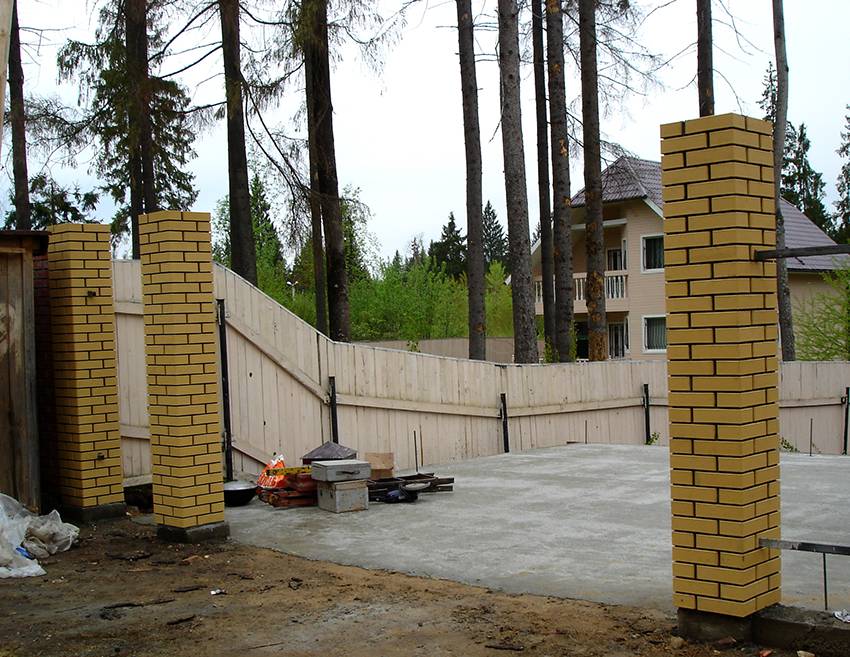

После того как фундамент для опоры застынет, можно приступить к организации кирпичной кладки. Цементный раствор в этом случае необходимо сделать более густым. Для укладки кирпичей применяют специальное приспособление – кельму.

Чтобы ровно разместить ворота необходимо качественно смонтировать для них проем

Важно запомнить, что в точках фиксации ворот на кирпичной кладке должна быть протянута шина из металла. Это обязательное мероприятие, которое нельзя игнорировать

После этого можно приступить к непосредственной установке ворот. Сначала монтируются фиксаторные элементы. Далее на них устанавливаются створки. Для более глубокого понимания этого процесса рекомендуется найти в интернете и посмотреть обучающее видео.

Кованые элементы для ворот можно приварить к конструкции заранее или выполнить данный процесс уже после ее монтажа на опоры. Все зависит от количества компонентов и их габаритов. Монтажные работы в этом случае отличаются сложностью. Возможность допущения ошибки неопытным специалистом очень велика, поэтому необходимо трезво оценивать собственные возможности. Если вы все-таки решили провести монтаж кованой конструкции самостоятельно, то для работы потребуется приобрести следующие инструменты:

Приварить декоративные детали можно заранее или в процессе установки

  • болгарку;
  • сварочное оборудование;
  • дрель;
  • фиксаторные элементы;
  • кельму;
  • строительный уровень;
  • измерительную рулетку.

Перед началом монтажа обязательно нужно изучить фото кованых ворот. Цена установки зависит от многих факторов, таких как тип ворот, их размер, особенности грунта и т. д.

Чтобы не допустить ошибок при монтаже ворот рекомендуется внимательно изучить алгоритм процесса

Перед тем как купить кованые ворота, необходимо выбрать подходящую (для конкретных условий) конструкцию. Самостоятельный монтаж нуждается в соблюдении порядка действий и внимательности. Не стоит также забывать, что готовая конструкция требует профилактических проверок, которые включают в себя обработку петель и нанесение защитных составов. Должный уход позволяет продлить эксплуатационный срок установленного ограждения.

https://youtube.com/watch?v=uKhB0dMs77c

Установка кованых ворот

Какими будут кованые ворота с профлистом – откатными или распашными, хозяин должен определиться сразу. Наиболее просто создать распашную систему с равноценными створками, которые разъезжаются по сторонам. Весьма интересен вариант конструкции с одной своркой, уходящей в одном направлении. Но в этом случае петли будут перегружены, поэтому разумнее создавать 2-стороннюю конструкцию с парой створок.

Установка ворот из профнастила
Габариты будущих ворот обсчитывают по типу входящего транспорта. Если на подворье будет въезжать легковушка или небольшой грузовик, ширина конструкции должна составлять 4 м при высоте 2 – 2,5 м. При наличии достаточного свободного пространства допускается вариант монтажа калитки рядом с воротами. Когда лишнего места нет, калитку врезают непосредственно в створку.

Какие ворота лучше всего выбрать

Прежде чем устанавливать забор и ворота, надо учесть все нюансы, такие как прочность и долговечность, красота и стиль. Исходя из всех критериев, большой популярностью пользуются кованые ворота. Прежде всего, ковка металла обеспечивает его прочность, надежность и долгий срок службы. При заказе оговаривается не только цена, но и дизайн забора и ворот. Поэтому здесь возможны любые варианты.

Профнастил – это уникальный строительный материал, который пользуется большой популярностью. Его изготавливают из самой прочной стали на прокатном оборудовании. На нем выдавливаются трапециевидные волны, что повышает его устойчивость и надежность.

Профнастил устойчив к любым механическим воздействиям, по желанию клиента его могут окрасить в любой цвет, он не поддается коррозии, имеет достаточно высокую прочность. Профнастил можно быстро снять и переставить на другое место, если есть такая необходимость.

Кованые ворота с профнастилом не надо мыть или постоянно красить, ведь оцинковка профлиста на 50 лет убережет своих хозяев от посторонних людей.

Преимущества и недостатки кованых ворот

Преимущество кованных конструкций, прежде всего, в их универсальности. Они прекрасно смотрятся в сочетании с каменными конструкциями, изделиями из полипропиленовых конструкций. Кованные ворота многие сотни лет не выходят из моды и считаются признаком аристократизма и изысканности.

Кованые конструкции, а также варианты с добавлением кованых деталей являются идеальным дополнением к массивному забору.

Какие еще преимущества скрывают в себе кованные ворота для частного дома:

  1. Необычный, «богатый» внешний вид. Ковка всегда являлась необычным и эксклюзивным украшением. Такой тип обработки металла позволяет создавать причудливые, неповторимые орнаменты и узоры. Это наверняка выделит ваше жилище среди других.

Чаще всего конструкция ворот состоит из мощного каркаса, кованные элементы украшают центральную часть, перекликаясь с элементами остального забора.

  1. Прочность конструкции. Металл – один из самых прочных, долговечных и крепких конструкции, из которых могут быть выполнены ворота и ограждения.
  2. Высокие эксплуатационные качества. За счет того, что современные конструкции обрабатывают специальными антикоррозионными составами, ресурс износа таких изделий практически бесконечен. После этого поверхность грунтуется специальной краской по металлу.

Из недостатков можно выделить два, весьма существенных, с одной стороны, и спорных с другой. Всё зависит от уровня вашего достатка.

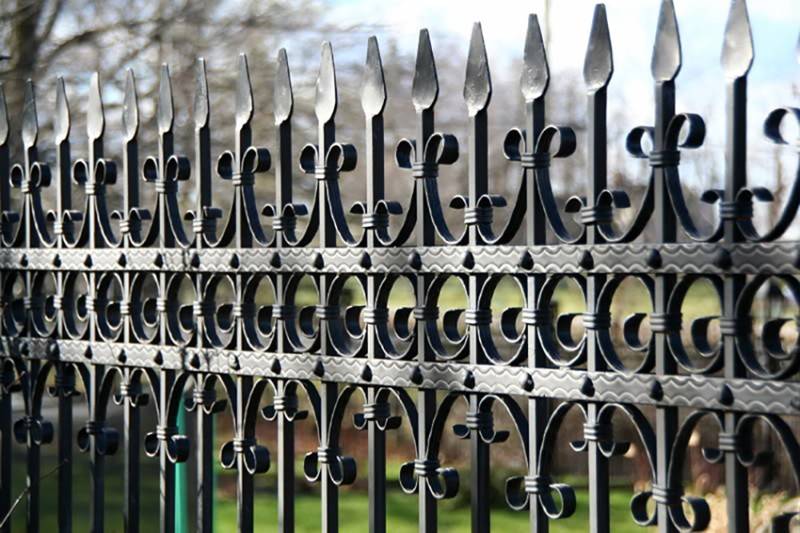

Фигурная ковка прекрасно сочетается с современными материалами.

Главный минус – дороговизна. Как готовые ворота, так и сделанные самостоятельно обойдутся не в копеечку, а в полноценный рубль. Хотя, если вы решитесь попробовать изготовить ворота самостоятельно, то сэкономите примерно 30% от стоимости готового образца.

Еще один недостаток – временные затраты. Изготовить кованную резьбу остаточно трудоемкий труд, процесс может занять недели, а то и пару месяцев. Поэтому самые сложные детали лучше заказывать заранее. Лучше не разбирать старую калитку до тех пор, пока все элементы не будут в наличии.

Совет! При проектировании ворот заранее продумайте какие элементы вы сможете сделать самостоятельно, а какие лучше приобрести готовыми. Сложные элементы потребуют от вас больше времени и усилий.

Инструкция по изготовлению пик, спиралей, завитков горячим способом

Можно изготавливать кованые элементы и горячим способом. Однако этот вариант еще более сложный, чем первые два. Вкратце разберем процесс изготовления популярных типов элементов.

Как делать пики

  1. Отрезать от листового материала заготовки.
  2. Придать им вид на шлифовальной машине.
  3. Нагреть на огне до белого цвета.
  4. Перенести клещами на наковальню и заплескать большим молотом.
  5. Заготовку следует оставить остывать при естественных условиях. Когда нужна закалка металла – надо опустить в ледяную воду.
  6. Для придания оригинальной формы можно сделать разрезы и выемки по бокам.
  7. Пики закрепляются на высокие прутья или на спиралевидные элементы.

Изготовление спиралей

  1. Взять четырехгранную трубу (квадратного сечения). Отмерить нужный отрезок и сделать надрез, зажимая трубу в тисках.
  2. Раскалить в печи и прокрутить с помощью тисков несколько раз.
  3. Чтобы несколько спиралей были идентичными, обороты следует считать.
  4. Далее рихтуйте горячую спираль на наковальне.

Завитки горячим способом

  1. Отрезать кусок четырехгранника с помощью тисков.
  2. Разогреть металл с помощью газосварки, что сделает его гибким и податливым.
  3. Завитки легко изготавливаются на станке для гибочных работ.

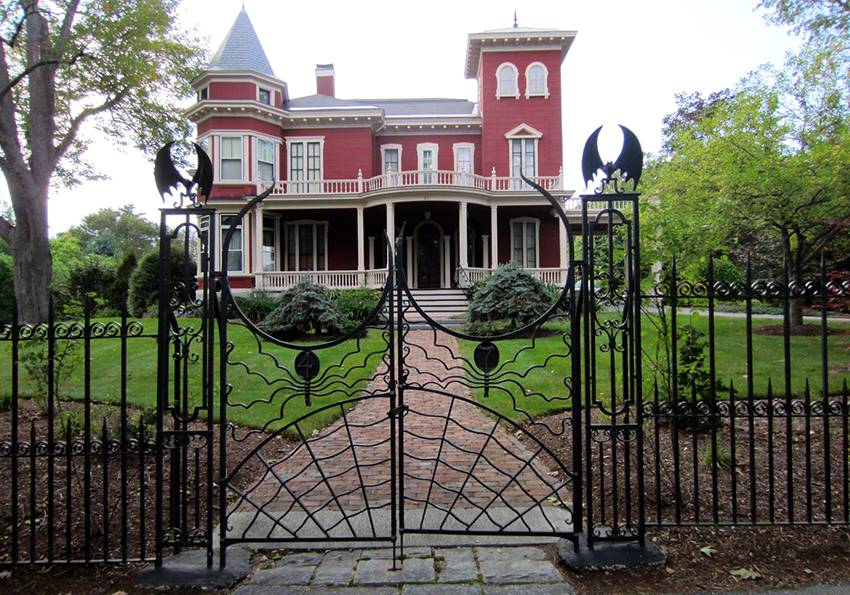

Разновидности кованых ворот из металла: фото и характеристики

Существует несколько пунктов, по которым дифференцируются такие конструкции. Первым фактором классификации данных изделий на типы является их предназначение. По своей эксплуатационной принадлежности ворота бывают:

  • для перекрытия дороги;
  • арочные;
  • для организации прохода через ограждение;
  • для защиты въезда-выезда.

Ворота с элементами ковки обладают высокой прочностью, при этом они функциональны и эстетичны

Все вышеуказанные виды ворот являются довольно распространенными. Вторым признаком, по которому подразделяются кованые конструкции, является тип открытия створок. В зависимости от этого выделяют четыре разновидности подобных изделий:

Статья по теме:

  • распашные;
  • откатные (одностворчатые);
  • раздвижные (двустворчатые);
  • подъемные.

Распашной вариант открывания створок является самым популярным

Особенности материала

При изготовлении применяется технология холодного проката, поэтому все свойства стали сохраняются. Далее листы покрываются слоем цинка, этот металл выполняет защитную функцию от воздействия внешней среды.

В завершении наносится полимерный материал, он может быть разной окраски, поэтому можно создать ограждение любого цвета. В итоге получается очень прочный и долговечный материал, он сможет служить в качестве забора десятилетия.

Важно помнить, что в последнее время на рынке металлопроката появилось много подделок. Такой материал имеет плохое покрытие, поэтому через пару лет после монтажа ворот, он начнет разрушаться от коррозии

Приобретайте материалы только у проверенных производителей, если вы нашли профнастил дешевле, то стоит насторожиться.

Профнастил-С8

Профнастил-С10

Профнастил-С21

Профнастил-МП20

Стандартные цвета покраски профлиста:

Коричневый RAL-8017

Зеленый RAL-6005

Красный RAL-3005

Синий RAL-5005

Серый RAL-7004

* Также возможна покраска в любой цвет по карте RAL.

Украшения для ворот из профнастила с ковкой делятся на доборные (накрывные) и декоративные.

  • Доборные. Это дополнительные элементы, необходимые для продления срока службы полотна и механизмов. К ним относятся специальные планки, коньки (устанавливаются по верхнему краю профильного листа), колпаки для столбов.
  • Декоративные. Обеспечивают только эстетическую функцию. Кованые декоративные элементы изготавливаются под заказ по эскизам компании или заказчика (различные геометрические орнаменты, витые композиции, цветы и многое другое).

Также при создании сдвижных ворот из металлопрофиля вы можете использовать готовые кованые элементы. Ими можно украсить полотно и калитку не хуже, чем дековартивной ковкой.

Преимущества:

  • Уникальный дизайн.
  • Привлекательный внешний вид
  • Полностью скрывает территорию от посторонних глаз.
  • Долговечность.
  • Комфортное управление.

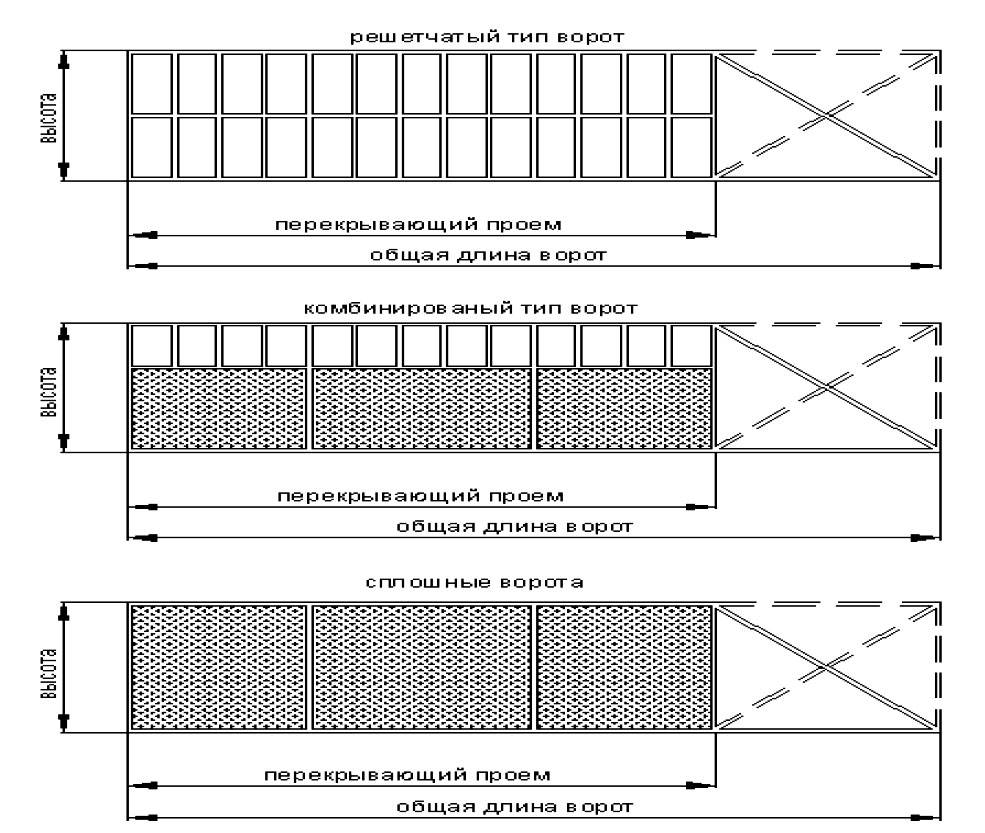

Решетчатые, глухие и комбинированные полотна откатных ворот.

Материалы

Деревянные ворота проявят все свои преимущества только при тщательном выборе подходящего материала. Во многих случаях используют просто обшитые деревом стальные каркасы – это относительно тяжелый вариант, но зато он крепче и безопаснее цельной древесной конструкции.

Дорогостоящие ценные породы древесины используют лишь изредка, в большинстве случаев ограничиваются простыми сосновыми деталями. Ведь они достаточно красивы, позволяют создать приятный внешний вид и при этом весьма устойчивы к разрушительным воздействиям. Бюджетные проекты предусматривают создание ворот главным образом из штакетника.

Чем зашить створки

Чтобы ворота выполняли помимо декоративной еще и защитную функцию, их обшивают непрозрачным материалом. Получается, что ковка размещается на цветном фоне. Эстетические показатели изделия только улучшаются, происходящее на усадьбе не просматривается.

Поликарбонат

Выпускается сотовым и монолитным. Для обшивки чаще берется первый вид. Это полимерные листы с ячейчастой структурой, легкие, удобные в транспортировке. Материал отлично гнется и прост в монтаже.

Зашиваем створки ворот листами поликарбоната

Поликарбонат бывает в широкой палитре цветов с разной степенью прозрачности.

Даже непрозрачный поликарбонат отлично пропускает свет, поэтому вблизи можно высаживать растения. Стоит он недорого.

Тематический материал:

  • Кованый забор с поликарбонатом
  • Забор на даче из поликарбоната

Профлист

Профилированные листы металла – популярный материал для обшивки секций, калитки, ворот. Большой выбор цветов позволяет подобрать тот, что будет гармонировать с кровлей дома или другими элементами усадьбы. Профлист прост в монтаже, долговечен, устойчив к любым воздействиям среды.

Дерево

Но экологичный материал подвержен влиянию влаги, порче насекомыми и другим воздействиям среды, поэтому нуждается в обязательной обработке.

Пользователи часто ищут:

  • Как установить деревянные ворота
  • Забор из камня своими руками

Создание створок

  • Выбираем ровную площадку, размером более чем 2 метра, куда уложим набросок створок, используя швеллер. Все элементы конструкции должны быть уложены на идеально ровную поверхность.
  • При помощи болгарки срезаем все лишние части, места среза зачищаем от заусенцев.
  • Готовые элементы нужно разложить на месте для сварки, состыковать их, проверить параллельность всех деталей.
  • Свариваем все элементы.
  • Когда рама готова, приставляем ее к опорам и отмечаем место для петель.
  • Привариваем петли к столбам и навешиваем на них каркас.

Совет! С наступлением зимнего сезона петли нужно смазывать маслом для долговечности конструкции.

  • Чтобы украсить профнастил коваными элементами, нужно расположить их на плоскости листа, согласно чертежу и закрепить сваркой. Сначала завариваются крупные элементы, а затем мелкие.
  • Обшиваем створки листами профнастила. Для этого обрезаем его до нужно размера. Закрепляем его на металлическом каркасе при помощи саморезов. Листы профнастила обязательно нужно устанавливать внахлест для надежности крепления.

Схема распашных ворот из профнастила

  • Когда ворота готовы, устанавливаем задвижку и упоры. В качестве упоров можно использовать кусок арматуры, который вставляется в проушины в корпусе ворот. А арматура в свою очередь вставляется в металлическую гильзу, вкопанную в землю.
  • Готовые ворота обезжиривают, наносят слой грунтовки, а затем покрывают краской.

Основные особенности кованых ворот: фото и характеристики

В кованых конструкциях гармонично совмещаются такие качества, как функциональность и эстетичность. Они могут собираться из различных материалов. Однако, независимо от того, какие составляющие входят в такое ограждение, все конструкции имеют высокую прочность и отлично справляются с защитными функциями.

Кованые ворота по своему предназначению делятся на разные типы

Покупка или самостоятельная сборка кованых ворот – это в первую очередь шанс, позволяющий показать ваш вкус. Разнообразие узоров способствует большой популярности данных конструкций. Каждый человек может подобрать понравившийся рисунок и заказать изделие или попытаться изготовить его самостоятельно. Фото красивых кованых ворот дают возможность визуально оценить их преимущества.

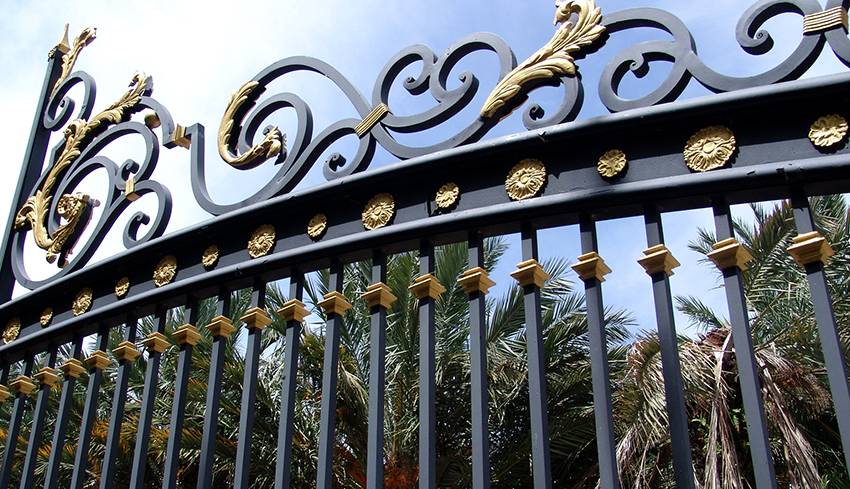

Кованые конструкции отличаются большим разнообразием узоров

Масса таких конструкций является, пожалуй, основным их минусом. Это усложняет и их самостоятельное изготовление. Ошибки, допущенные при составлении проекта недорогих кованых ворот, чреваты серьезными последствиями, поэтому для их предотвращения необходимо знать, как составляется эскиз. В рисунке будущей конструкции из металла обязательно должны содержаться следующие элементы:

  • каркас;
  • фиксаторные изделия;
  • декоративные детали;
  • навесы;
  • запирающие приспособления.

Одним из главных минусов кованых ворот является большой вес

Помимо обязательного изображения всех элементов, также требуется указать в схеме их размеры. Выбор геометрической формы створок зависит от финансовых возможностей хозяев и их личных предпочтений. Например, можно выбрать обычные прямоугольные створки, организация которых не представляет сложности. Фигурные элементы отражаются на конечной стоимости ворот.

Монтаж ворот из профнастила своими руками

Болгаркой отрезаем трубу под углом 45 градусов. Положив части ровно на линии разметки, прихватываем сваркой. Проверяем диагонали ворот и завершаем сварку.

Проверяйте каркас ворот на деформацию после сварочных работ. Створки ворот должны плотно прилегать к рабочей поверхности площадки. Если вы хотите увеличить жёсткость углов, то можно приварить стальные треугольники толщиной около 3 мм.

К готовой раме ворот привариваем стальную полоску для крепления листов профнастила.

Ещё вариант крепить непосредственно к трубе каркаса, делая отверстие только в одной стенке , не насквозь, и закрепляя заклёпками.

Какой выбрать забор?

Для замка на калитке лучше сварить отдельный, закрытый с двух сторон, отсек.

Разлаживаем на площадке готовые створки ворот и опорные столбы. Привариваем петли. Расстояние между столбом и воротами должно быть не больше 2-3 мм.

Если столбы у вас уже установленны, то каркас ворот приставляем к столбам на подпорках. Проверяем, чтобы ворота стояли вертикально, хорошо открывались и закрывались, затем привариваем до конца.

Устанавливаем вертикальные запоры на ворота. Там где они должны входить в бетон, сверлим перфоратором отверстие. Что бы отверстие со временем не забилось, вставляем в него обрезок трубы.

Перед покраской каркаса ворот рекомендую ещё раз убелиться в отсутствии перекосов, лёгкости открытия ворот и калитки. Привариваем декоративные элементы, шлифуем и можно грунтовать и красить.

После того как краска высохнет, начинаем устанавливать листы профнастила с нахлестом в одну волну. Крепить можно на кровельные саморезы или заклёпки окрашенные в цвет профнастила.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
