Инструкция по самостоятельному возведению ленточно-свайного фундамента для дома из пеноблоков

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

  1. Стоимость. В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
  2. Сложность строительства. Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
  3. Скорость монтажа. Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
  4. Сезонность. Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
  5. Рельеф участка. Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
  6. Просадочность грунта. Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
  7. Ремонтопригодность. Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
  8. Тепло- и гидроизоляция. Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
  9. Перспективы для застройщика. В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
  10. Срок службы. Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Что это такое: описание и фото с примером

Фундамент в виде ленты представляет собой замкнутую опорную конструкцию, проложенную под всеми несущими стенами. Основание делают монолитным из железобетона, собирают из ФБС, камня, кирпича. Конструкция может быть заглубленной или мелкозглубленной.

Какую нагрузку выдержит?

Ленточный фундамент выдерживает нагрузку от веса здания, давление грунта и другие воздействия. Его можно использовать практически под любую постройку, в том числе баню, гараж, дом из кирпича, газобетона, под стеклянную или поликарбонатную теплицу. Устраивают такое основание под одноэтажный и 2-х этажный дом. На плотном грунте его сооружают под многоэтажными корпусами.

Правильное устройство ленты

Ленточный фундамент состоит из утрамбованной подушки из песка и гравия, гидроизоляционного горизонтального слоя и собственно армированной бетонной ленты с установленными продухами.

Чтобы избежать поперечной деформации основания, высоту ленты делают больше, чем ширину.

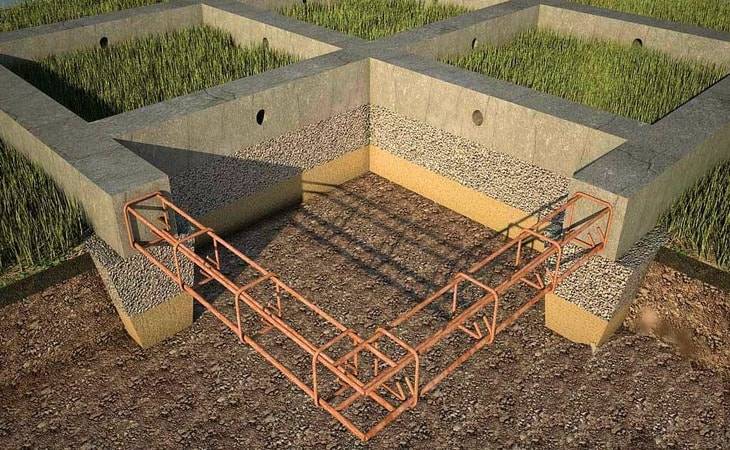

На фото представлен пример ленточного фундамента:

Срок службы

Если возводить основание с соблюдением всех технологических норм и расчётов, ленточный фундамент прослужит от 30 до 200 лет.

Средний срок службы:

  • монолит из железобетона — 100-200 лет,
  • сборный и из бутового камня 50-70 лет;
  • кирпичный — 30-50 лет.

Нормативные документы

Нормы строительства ленточного фундамента и технология закреплена в следующих нормативных документах:

  • ГОСТ 13580-85;
  • СНиП 2.02.01.83;
  • СНиП 3.03.01-87;
  • СНиП 3.02.01-87;
  • СНиП 52-01-2003.

С основными схемами и требованиями к конструкции основания можно ознакомиться в СП 50-101-2004.

Плюсы и минусы

Ленточный фундамент имеет следующие достоинства:

  • отличная несущая способность;
  • способность равномерно распределять нагрузки от здания на грунт;
  • простая технология возведения;
  • долговечность.

Недостатки:

  • большие объёмы земляных работ;
  • простои на время затвердевания бетона;
  • нельзя сооружать на слабонесущих грунтах и обводненных участках.

Когда речь идёт о выборе между монолитной плитой и лентой, первый тип предпочтителен для возведения строений на слабонесущих, пучинистых, обводненных грунтах. Несмотря на такое преимущество, монолитная плита значительно уступает ленте по трудозатратам, расходу строительных материалов.

Подробно разбираем плюсы и минусы ленты здесь.

Уход за бетоном

Бетон после завершения соответствующих работ нуждается в систематическом уходе. Проведение своевременных вспомогательных процедур поможет снизить риск появления трещин и ослабления бетонного основания.

Еще до демонтажа опалубки его следует обильно поливать водой вне зависимости от того, какой марки бетон.

В зимнее время, чтобы предотвратить его промерзание, используют метод термоса. В результате реакции цементно-гравийной смеси выделяется большое количество тепла, которое уходит в атмосферу. Для его удержания используют укрывные материалы, которые создают внутри опалубки благоприятные для бетона условия даже при отрицательных температурах.

Дачный участок

Проведение работ по укладке фундамента для двухэтажного кирпичного дома или же дома из газобетона требует всестороннего анализа различных факторов и эксплуатационных условий. Именно такая квалифицированная организация подготовительных работ позволит достичь желаемого результата и даст гарантию надежности и долговечности любому строительному объекту.

Плюсы и минусы ленточных фундаментов

Главное преимущество ленточного фундамента заключается в возможности обустройства подвальных помещений и качественного утепления нижней части здания. В подвале или цокольном этаже можно проложить инженерные коммуникации, сделать незамерзающий ввод водопровода и организовать несколько помещений хозяйственного назначения.

Несмотря на большие объемы земляных и монтажных работ, возведение фундамента в виде ленты можно выполнить самостоятельно, пригласив для этого 2-3 помощника. Из специальных строительных механизмов вам потребуется только бетономешалка и вибрационное устройство для уплотнения бетона. Для рытья котлована можно просто нанять экскаватор.

Правильно сделанный ленточный фундамент отличается долговечностью и может служить до 150 лет, несмотря на любые внешние негативные воздействия. Слой гидравлической изоляции защитит строение от грунтовых и талых вод, а теплоизоляция снизит потери тепла.

В то же время, несмотря на перечисленный ряд достоинств, основания ленточного типа имеют несколько существенных недостатков, среди которых:

  • большие трудозатраты при производстве работ на всех этапах;
  • длительный процесс строительства, связанный с большими объемами земляных работ и сроками твердения бетона (технологию мы описали здесь);
  • высокая себестоимость строительства;
  • невозможность возведения на некоторых видах грунта;
  • необходимость непрерывности процесса при заливке бетона.

Но если принять во внимание отзывы застройщиков, то перечисленные недостатки полностью оправданы высоким уровнем надежности конструкции и наличием подвала

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

  • разметка участка;
  • рытье траншей и шурфов под опоры;
  • подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
  • возведение свай;
  • укладка песчаной подушки под ленту;
  • монтаж армированного каркаса в траншее;
  • заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

  • крен сооружения;
  • разрушение стен;
  • трещины в доме;
  • проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража

Существует несколько методов устройства свай:

  1. Бурение скважин под опоры.
  2. Забивка в грунт.
  3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

  • типу грунта,
  • рельефа участка,
  • а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Преимущества и недостатки

Можно выделить следующие преимущества ленточных фундаментов:

  • бесспорное преимущество снования этого типа – подвальное помещение. Помимо того, что в нем можно скрыть все коммуникационные системы, оно способствует меньшим потерям тепла из внутренних помещений дома;

  • несложное устройство позволяет возвести фундамент собственными силами, не прибегая к найму специализированной техники;
  • основание обладает повышенными прочностными характеристиками и поэтому прослужит многие десятилетия;
  • данный фундамент очень устойчив к негативному воздействию грунтовых вод на него.

Несмотря на то, что такая основа под дом сегодня одна из самых востребованных, она имеет и свои минусы. Недостатки ленточного фундамента заключаются в следующем:

  1. При устройстве такого основания придется выполнить достаточно большой объем по земляным работам.
  2. Если основание устраивается самостоятельно, то сроки строительства могут стать достаточно продолжительными, поскольку помимо выкапывания траншеи необходимо установить опалубку и залить бетон.
  3. Заливку основания бетоном следует выполнять сразу. Если заливать раствор в несколько дней, то будут образовываться стыковочные швы, которые снижают прочностные характеристики основания.
  4. Устраивать на проблемных грунтах и торфяных почвах ленточный фундамент нецелесообразно.
  5. Более затратный по материалам, чем свайные фундаменты, а также более трудоемки.

Ошибки и рекомендации по строительству

Основные промахи, которые допускают застройщики на строительстве фундамента — это:

  1. Неправильный расчёт количества свай. При любом подсчёте надо руководствоваться правилом чередования опор не реже, чем через каждые 1,5 – 2 м.
  2. Экономия на приобретении дешёвых марок цемента приводит к потере несущей способности СРФ. Для приготовления бетона надо использовать цемент не ниже М 400.
  3. Производство работ в холодное время года. Оптимальная температура воздуха для заливки бетоном опалубки должна быть не ниже 5 – 10С.
  4. Нарушение вертикальности опорных конструкций чревато разрушением фундамента. На монтаже свай необходимо пользоваться геодезическими инструментами.

Много важной и полезной информации о возведении ленточно-свайного фундамента найдете в этом разделе

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

  • садовый бур;
  • растворомешалка;
  • лопаты;
  • магнитный уровень;
  • угловая шлифмашина;
  • лазерный уровень;
  • отрезки водопроводных труб длиной от 2 до 3 метров;
  • монтажная насадка;
  • винтовые сваи;
  • оголовки;
  • электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

  1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
  2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
  3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
  4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

  • В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
  • ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
  • Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

    Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

  • выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
  • отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
  • выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

  • заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
  • в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
  • для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
  • по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Что это такое: описание конструкции

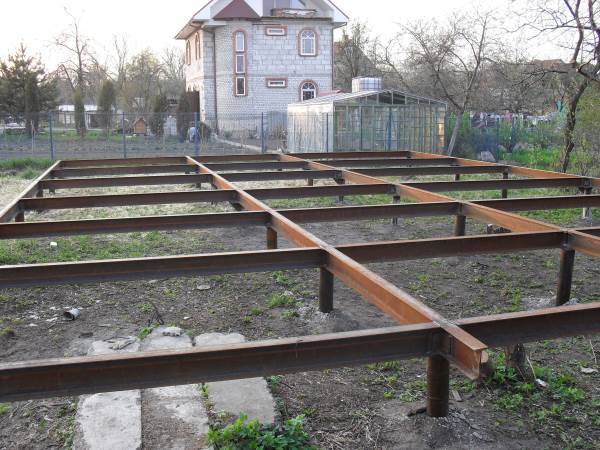

Свайный фундамент — это комплекс заглубленных в грунт опор, объединенных ростверком. Конструкция хорошо распределяет нагрузку, предотвращая растрескивание либо неравномерную усадку здания. В частной застройке применяют различные типы свай. Они особенно распространены там, где сложные, подвижные грунты.


нескольких весомых достоинств:

  • максимальная надежность;
  • высокая устойчивость;
  • долговечность эксплуатации;
  • экономическая выгода.

Не лишены такие основания и недостатков:

  • для работы требуется наличие крупногабаритной спецтехники;
  • при забивании свай возникает вероятность разрушения близко расположенных построек;
  • устройство основания нуждается в сложных инженерных расчетах;
  • необходимо выполнять геологические изыскания.

Практические исследования подтвердили, что срок эксплуатации железобетонных свай — 100 лет, вдвое меньше служат винтовые опоры. Плюсы и минусы свайного фундамента рассмотрены в этой статье.

Особенности технологии устройства

Свайный фундамент монтируют из отдельно располагаемых опор. Его используют на слабых грунтах, когда на них предполагается большая нагрузка. Чтобы изготовить столбы, используют сталь, бетон, либо железобетон. Поверх опор монтируют балки или железобетонную плиту, на которых далее выполняют возведение стен сооружения.

Иногда под здание изготавливают столбчатый фундамент. На нем чаще строят деревянные дома. Опоры соединяют перемычками, служащими основой, на которой монтируют элементы строения. Подобная технология рациональна, если деревянный дом возводят на почве, подверженной глубокому промерзанию.

Хотя принцип свайной и столбчатой конструкции схож, у них присутствуют определенные различия. Основное отличие в том, что столбчатое основание делается из блоков и фундаментных балок (рандбалок), укладываемых под все стены. А свайные основания состоят из свай и объединяющего их ростверка. На выбор определенного основания влияют различные факторы: вес сооружения, его конструктивные особенности, тип грунта.

Основные элементы фундамента

Деталями свайного основания выступают непосредственно сами сваи, выполненные на них оголовки, а также соединяющий опоры ростверк. Вертикальные конструкции бывают железобетонными, деревянными либо металлическими. Их погружают в почву ударным способом, выполняют ввинчивание, заливку бетона в предварительно пробурен­ное отверстие.
