Выбор насоса для теплого пола: тонкости и особенности

2 Как выбрать насос для водяного теплого пола?

Циркуляцию теплоносителя по трубам системы водяного теплого пола обеспечит правильно подобранный циркуляционный насос. Циркуляционный насос для пола с водяным подогревом ничем не отличается от насоса, используемого в радиаторных системах отопления. Одно отличие – насос для теплого пола можно купить уже с трехходовым клапаном (что в сборе будет называться смесительным узлом). Последний можно собрать самостоятельно, предварительно купив насос и трехходовой клапан.

Итак, как подобрать насос для пола с водяным подогревом? Рассмотрим некоторые особенности, которые рекомендуется учесть при покупке такого механизма.

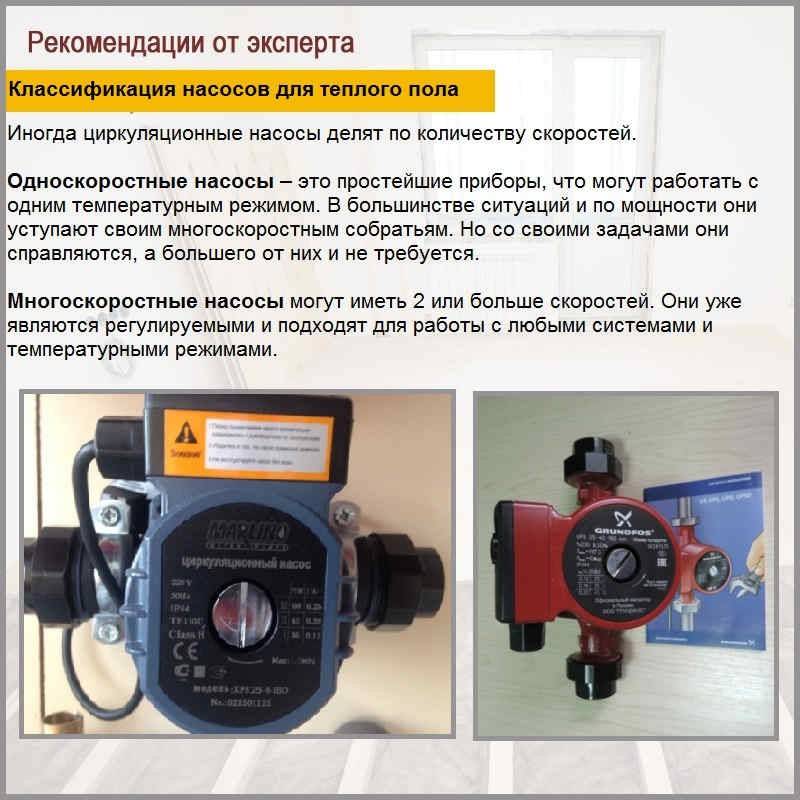

2.1 Наличие скоростей

Выбирая насос, лучше обратить внимание на тот, который имеет несколько скоростей. Управление скоростями может происходить вручную или в автоматическом режиме

Если у вас возникнет желание отрегулировать температуру в помещении, вам нужно будет изменить скорость движения теплоносителя. Поэтому циркуляционный насос с несколькими скоростями – лучшее решение.

2.2 Тип ротора

В соответствии с типом ротора насосы могут быть «мокрыми» и «сухими». «Мокрым» называют насос, ротор которого находится непосредственно в перекачиваемой жидкости. Эта жидкость так же выполняет функцию охлаждения и смазывания механизма.

Особенности «мокрого» типа мотора:

• высокая надежность;
• отсутствие шума при эксплуатации;
• экономичное потребление электроэнергии;
• сравнительно низкая мощность (КПД не превышает 50%).

В «сухом» насосе ротор не соприкасается с водой или другой жидкостью. Он находится в отдельной герметичной емкости. Такой насос требует периодической чистки и смазки. Также он издает много шума во время работы. Среди достоинств – большой срок службы и высокий КПД, достигающий более 80%.

Насос Grundfos UP 20-15 N циркуляционный

На территории частных домовладений «сухие» насосы могут использоваться разве что при установке фонтанов, учитывая гул при их эксплуатации. «Мокрые» насосы, несмотря на то, что их производительность ниже, вполне способны обеспечить работу системы теплого водяного пола площадью до 400 кв.м.

2.3 Материал корпуса

Учитывая то, что система трубопровода замкнутая и в ней находится очень небольшой процент кислорода, разрешается устанавливать насос из любого материала. Но если кислородопроницаемость не была учтена и в системе находится этот окислитель, тогда корпус насоса должен быть выполнен из нержавеющей стали или полимера. Чугунные корпуса в этом случае противопоказаны.

2.4 Производительность и напор

Пожалуй, основными характеристиками, влияющими на выбор насосного оборудования в данном случае, являются производительность и напор.

Под производительностью понимают объем жидкости, перекачиваемой насосом за единицу времени. Для нормальной работы системы необходимо, чтобы объем перекачиваемой жидкости за час ровнялся трем объемам всей жидкости трубопровода.

Напор – это способность жидкости свободно циркулировать по трубам. Длинные трубы, имеющие множество изгибов, характеризуются немалым гидравлическим сопротивлением. Поэтому, для обеспечения бесперебойной и качественной работы системы, напор в трубопроводе теплого пола должен быть достаточно мощным.

Используем следующую формулу:

Q =0,86 Х PH /(tПР – tОБР),

где

• Q – объем теплоносителя (куб.м. в час);
• 0,86 – коэффициент преобразования;
• PH — мощность отопительного контура (кВт);
• tпр-tобр – разница в температуре поступающей и выходящей по обратным трубам воды.

Формула для расчета напора насоса:

Комплектация устройств для работы теплого пола

H= (П Х L + ΣК) /(1000),

где

• Н – напор;
• П – гидравлическое сопротивление погонного метра трубы;
• L – длина труб самого длинного контура;
• К – коэффициент запаса мощности.

При расчете паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Полученная величина будет обозначаться в килопаскалях (кПа). Поскольку напор измеряется в атмосферах, переведите это значение в атмосферы, учитывая, что 100кПа = 0,1атм. Полученную величину в зависимости от наличия арматуры и вентилей, умножают на соответствующие коэффициенты.

2.5 Фирма-производитель

При покупке насоса для пола с подогревом лучше не экономить и приобрести такой агрегат производства известных и надежных фирм. Среди фирм-производителей отличные характеристики имеют немецкие компании Wilo и Grundfos. Лучше выбирать продукцию из каталога, поскольку там указаны как характеристики насоса, так и особенности его монтажа и работы.

Рекомендации специалистов

Чтобы продлить сроки работы насоса, нужно не забывать следующие правила:

1. Агрегат необходимо устанавливать в месте, в котором при потребности можно будет без проблем осуществлять ремонтные работы или гарантийное обслуживание.
2. Несмотря на то, что импортные насосы отличаются высоким качеством, до старта отопительного сезона надо проверять их техническое состояние по причине низкого качества воды и особенностей условий эксплуатации. Особенно внимательно нужно осмотреть состояние сальника, обеспечивающего гидроизоляцию вала устройства от ротора.

Накануне стартового запуска системы обогрева пола необходимо удалить имеющиеся в ней воздушные пробки. С этой целью в ней несколько раз меняют воду и устанавливают специальный вентиль. Присутствие воздушных пробок станет препятствием для передвижения жидкости, а автоматика постоянно начнет включать циркуляцию.

В наше время все большую популярность получают системы теплых полов. Их применяют как для обогрева помещений в целом, так и для отопления отдельных его сегментов. Монтаж систем теплого пола производят в квартирах и индивидуальных домостроениях. Ведь всегда приятно, да еще и полезно, пошлепать босыми ногами по теплой поверхности.

По своей конструкции системы теплых полов бывают электрическими и водяными. Именно для второго варианта необходим циркуляционный насос, который является сердцем всей системы.

Рекомендации специалистов

Чтобы продлить сроки работы насоса, нужно не забывать следующие правила:

1. Агрегат необходимо устанавливать в месте, в котором при потребности можно будет без проблем осуществлять ремонтные работы или гарантийное обслуживание.
2. Несмотря на то, что импортные насосы отличаются высоким качеством, до старта отопительного сезона надо проверять их техническое состояние по причине низкого качества воды и особенностей условий эксплуатации. Особенно внимательно нужно осмотреть состояние сальника, обеспечивающего гидроизоляцию вала устройства от ротора.

Накануне стартового запуска системы обогрева пола необходимо удалить имеющиеся в ней воздушные пробки. С этой целью в ней несколько раз меняют воду и устанавливают специальный вентиль. Присутствие воздушных пробок станет препятствием для передвижения жидкости, а автоматика постоянно начнет включать циркуляцию.

Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

​Фото: https://beru.ru

Пользуется популярностью у отечественных домовладельцев немецкий насос циркуляционный для теплого пола Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.

Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

Wilo – бюджетный вариант качественного электрооборудования

Циркуляционные насосы Wilo несколько дешевле, нежели оборудование компании Grundfos. Производитель из Германии изготавливает эти аппараты из антикоррозийных материалов. В них предусмотрено ручное переключение мощности и частоты вращения ротора.

Они имеют встроенный жидкокристаллический дисплей и термостат. Бесшумные и компактные с малым потреблением электроэнергии они зарекомендовали себя в бытовых и промышленных устройствах.

Их удобно подключать к рабочему месту, а также демонтировать. Двигатель имеет специальную защиту от перепадов напряжения в электрической сети.

Технические показатели моделей

Насосы с максимальной частотой вращения ротора 2850 об/мин выпускают одинарные серии «Star», одинарные серии «Тop» и двойные серии «Star/Top». Условный проход в зависимости от типа составляет от 15 до 100 мм. Температура рабочей жидкости от -20С° до 130С°. Рабочее давление составляет от 6 до 10 Атм. Конструкцией предусмотрена трехступенчатая регулировка частоты вращения ротора.

Ими может отапливаться площадь от 200 до 2200 м2. Установочная длина их составляет от 180 до 250 мм. Потребляемая мощность электродвигателя от 49 до 580 Вт. Присоединение к трубопроводу возможно как дюймовой резьбой, так и фланцевым соединением. Производительность в зависимости от модели варьируется от 1,2 до 12 м3/час. Напор составляет от 1 до 7,5 метра. Напряжение питающей сети может быть 220 или 380 В.

Чтобы правильно подобрать любой вид электрооборудования надо в первую очередь изучить производителя и технические характеристики, сопоставлять их с характеристиками систем, в которых это оборудование будет работать. Лишь в этом случае вероятность ошибки в выборе сводится к минимуму и тем самым повышается надежность системы отопления пола.

Предназначение циркуляционного насоса

Если вспомнить основополагающие законы физики, то все действия любой системы отопления полностью основаны на циркуляции. Отопительные агрегаты смогут отдавать тепловую энергию только в том случае, если им задан определенный поток.

Как раз-таки для организации принудительной циркуляции в систему отопления интегрируется циркуляционный насос. Благодаря этому обеспечивается одинаковая скорость передвижения теплоносителя по системе. Далее, рассмотрим различия работы системы отопления с использованием насоса и без него.

Существует два типа циркуляции:

1. Естественная.
2. Принудительная.

При организации естественной циркуляции, вы столкнетесь с большим расходом топлива, так как на подаче необходимо обеспечить высокую температуру. Чем выше будет температура теплоносителя, тем меньше будет его плотность. Соответственно его скорость будет увеличиваться. Такая система имеет ряд своих недостатков. Например, невозможно использовать термостатическое оборудование. Как следствие удерживать стабильную температуру в отапливаемом помещении будет сложно. Поэтому если вы желаете организовать напольное водяное отопление, то без использования циркуляционного насоса у вас ничего не получится. Он будет перекачивать воду с заданной скоростью, обеспечивая равномерный обогрев поверхности пола.

Какие бывают насосы для водяного пола

Выбирая, какой насос выбрать, следует учесть, что, несмотря на просто огромный ассортимент самого разного оборудования, существует всего две основных разновидности:

Насос влажного типа

Особенностью конструкции является то, что ротор (движущаяся часть) имеет непосредственный контакт с теплоносителем. Насосы сырого типа, это оптимальный вариант для отопления частного дома.

Производительности оборудования хватает исключительно для коротких контуров. Устройство не подходит для многоэтажных зданий с большой отапливаемой площадью.

Насос сухого типа

Ротор не имеет контакта с теплоносителем. В результате достигается высокий КПД (до 80%). Устройство насоса объясняет высокий уровень шума, создающийся при работе, что и является главным недостатком «сухой» конструкции.

Устанавливать оборудование с ротором сухого типа следует только в отдельных помещениях. Производительности установки достаточно, чтобы обеспечить необходимое давление в системе многоэтажного дома, поэтому устанавливать дополнительный циркуляционный насос на теплый водяной пол вряд ли понадобится.

Конечно, подбор насоса для водяного теплого пола не ограничивается только внутренним устройством оборудования. Производители предлагают установки, способные работать в полностью автоматическом режиме: самостоятельно менять скорость циркуляции теплоносителя, создавать большее давление в случае необходимости, запускать и останавливать работу устройства при возникновении аварийных ситуаций.

Блок управления насоса может иметь и простую конструкцию с механическим управлением. Продукция с механическим принципом контроля намного дешевле и, как правило, устанавливается в небольших частных помещениях.

Программа для расчета водяного теплого пола Полы

Выбери и рассчитай теплый пол для комфорта, здоровья, уюта

В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.

У таких полов есть только им свойственные плюсы:

•  ноги всегда в тепле, значит, уменьшается риск простудных заболеваний
•  обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей
•  такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол. используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Занимаетесь установкой тёплого пола?

Мгновенная смета проекта

в течении получаса, прямо на объекте, произведя замеры построить план, набросать петли теплых полов и получить предварительную смету

Защищенное хранилище

Каждому пользователю выделяется файловое хранилище под хранения проектов. Доступ к хранилищу с любого компьютера по ключу

Расчет теплого пола водяного

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

• тип материалов, использованных в процессе строительства
• вариант остекления, включая тип профиля и стеклопакета
• температурные показатели в регионе проживания
• использование дополнительных источников обогрева
• точные размеры площади помещения
• предполагаемый температурный режим в помещении
• высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Комментариев пока нет!

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

1. Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования
2. Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления
3. Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Насос для теплого водяного пола

Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).

Это устройства, принцип работы которых основан на создании центробежной силы.

По сути, основными элементами агрегата являются:

• корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
• вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
• электромотор, заставляющий ротор (вал) вращаться.

Какой насос выбрать?

1. Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:

   с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;

Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.

При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.

Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.

Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.

Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.

Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям. Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева. Подбор агрегата по параметрам маркировки.

Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.

Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.

Производительность

Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.

Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.

Это и будет итоговая требуемая производительность устройства.

Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.

Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.

Напор

Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.

Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.
