Как рассчитать обрешетку крыши
Шаг обрешетки под профнастил определяется строительными нормативами.
Согласно СНиПу существуют следующие ограничения:
- Если уклон скатов очень мал, скорее всего, потребуется сплошная обрешетка под профнастил, либо ее шаг должен быть не более 40 см – расстояние между досками зависит от марки и толщины материала.
- Уклон скатов средней величины предполагает, что шаг прогонов под профлист может колебаться в рамках 30-65 см.
- На крышах с достаточно большим наклоном между досками обрешетки могут быть зазоры до 1 метра.
Некоторые марки профлиста отличаются повышенной жесткостью. Для крепления такого материала на крышах с уклоном от 8º обрешетку можно крепить с шагом до 3-4 метров.
Выбрать материал для перекрытия крыши стоит заранее, поскольку в инструкции к нему указаны правила по его монтажу. Желательно придерживаться рекомендованных производителем норм, согласно которым производится расчет обрешетки под профнастил.
Довольно востребованным для перекрытия частных домов является профлист с высотой волны в 35 мм и толщиной стали в 0,6-0,7 мм. В данном случае обрешетка крепится с зазором в 1,5 метра между планками, а расчетная нагрузка на материал составляет около 600 кг на 1 м 2 . Следовательно, для того чтобы почистить или отремонтировать такую крышу, по ней можно безбоязненно ходить. Тем не менее, настолько жесткий материал стоит достаточно дорого и не каждый может себе его позволить.
В случае применения материала с гофром в 21 мм или меньше, обрешетка односкатной крыши под профнастил должна укладываться с минимальным шагом, либо быть сплошной. Вызвано это невысокими показателями допустимой нагрузки на материал.
Наиболее прочным будет профилированный лист толщиной более 44 мм. Однако он применяется преимущественно в промышленности, но не в частном строительстве.
Из чего делают обрешетку
Основная проблема мягкой кровли кроется в названии: она гибкая, может провисать, если точки крепления находятся на большом расстоянии друг от друга, срок службы зависит от качества основания.
Материал подбирает так, чтобы он соответствовал требованиям, предъявляемым к обрешетке:
- прочность достаточная для противодействия всем видам механических нагрузок (от веса кровельного материала, снега, действия ветра);
- отсутствие сучков, трещин, выемок и любых других дефектов в пиломатериале, размер которых превышает 0,6 см;
- элементы геометрически правильные, прямолинейные, без провесов;
- возможность монтажа таким способом, чтобы крепежные элементы (гвозди, саморезы, кронштейны) не выступали над поверхностью;
- срок службы сравнимый с гарантийным сроком эксплуатации кровельного материала.
Материал для обрешетки должен быть прочнымИсточник svetlyi-dom.ru
Выдвигаемым запросам отвечают такие материалы:
- Доска обрезная или шпунтованная шириной не менее 14 см высокого качества. Функциональность обрешетки во многом зависит от влажности доски: влажный пиломатериала начнет усыхать и коробится, что приведет к нарушении целостности кровли, появлению выпуклостей, разрывов;
- Бруски из дерева, высушенного до влажности не более 20%. Размер брусков подбирается под шаг обрешетки;
- Фанера – прочная, экологически чистая, простая в обработке, с достаточным уровнем износостойкости, гладкая и пластичная. Малый вес листов позволит установить кровлю на разных типах фундамента. Фанера под мягкую кровлю берется только влагостойкая, что указывается производителем при маркировке. Плюсом является бюджетная цена листов;
- Плиты OSB плотные, прочные, влагоустойчивые, устойчивые к деформирующим нагрузкам. Из OSB получат ровную поверхность под кровлю, без перепадов высоты.
При выборе материла с древесиной в основе, обращают внимание на наличие пропитки антисептиками, антипиренами. Материл с древесиной в основе должен быть пропитан антисептикамиИсточник stroim-dom.radiomoon.ru
Материл с древесиной в основе должен быть пропитан антисептикамиИсточник stroim-dom.radiomoon.ru
Типы крыш и варианты обрешетки
Укладка профилированного листа может быть произведена на такие типы крыш, как односкатные, двухскатные, четырехскатные, полувальмовые двускатные/четырехскатные, а также мансардные и многощипцовые.
Угол ската крыши не должен превышать 45 градусов, в противном случае материал «съезжает» со временем (для односкатной крыши рекомендуется не более 35 градусов).
Угол ската и тип крыши напрямую влияет на выбор типа обрешетки. При выборе вида крыши учитывайте климат региона проживания и материал, который будет использован как кровля.
По параметрам крыши рассчитывается необходимое количество листов, времени, сил и финансовых затрат на монтаж.
В зависимости от типа обрешетки подбираются необходимые для монтажа материалы.
Существует всего три варианта обрешетки для крыши:
- конструкция с обычным шагом в 15 — 40 см. Это самый популярный вариант. В этом случае может быть выполнена металлическая обрешетка под профнастил;
- сплошная. В этом варианте промежуток между брусьями и досками должен быть не более 10 мм, чтобы не столкнуться в дальнейшем с нежелательной деформацией досок при разбухании из-за перепада влажности и температур. При закладке такой конструкции используются доски, которые необходимо обработать перед монтажом антисептиками от плесени и паразитов. Для профнастила этот тип обрешетки используется редко;
- разреженная конструкция. Шаг обрешетки под профнастил составляет от 50 см и более. Подходит только для прочных листов.
Критерии выбора материала для обрешетки зависят от характеристик профилированного листа, крыши и здания.
Например, для крупных площадей с разреженной конструкцией лучше сделать металлическую обрешетку, а для конструкций с обычным или сплошным шагом можно выбрать прочное дерево.
Для частных домов чаще используются обрешетки из дерева. До начала работ обязательно проведите обработку древесины антисептиками.
Чтобы понять, как правильно сделать обрешетку проведите замеры крыши.
Технология монтажа
Работы начинаются с подготовки и подъема материалов наверх, после их антисептической и противопожарной обработки и просушки. Как правило, набивка обрешетки совмещается с монтажом гидроизоляционного слоя или проводится сразу после него. Это определяет требования к погодным условиям – работы по возможности проводятся в сухую и безветренную погоду. Излишки материала могут обрезаться наверху, но в целом распил и обработку кромок проще выполнить внизу.
К набивке обрешетки приступают после крепления карнизной доски и выравнивания нижней линии свеса. На этом участке основание выполняется сплошным, далее – брус крепится с выбранным шагом. Для фиксации пиломатериалов используются оцинкованные гвозди (1 шт. в центр бруса или 2 шт. – при креплении доски).
Крепежи вбивается максимально близко к центру стропил. При укладке листовых материалов гвозди забиваются с шагом не более 30 см, сами плиты по возможности смещаются (схождение четырех углов возможно, но не желательно).
При креплении каждого ряда проверяется ровность обрешетки. Правильно уложенная обрешетка под профнастил не имеет перепадов или отклонений по уровню.
Монтаж обрешетки под профнастил — в видео:
Крепление профлиста к обрешетке
Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой. На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила.
Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.
Металлическая обрешётка
Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.
Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т.д. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.
Важно! Несмотря на хорошую прочность металла, сварочные места, к сожалению, могут быть подвержены влиянию коррозии, для того чтобы продлить их жизнь нужно обязательно покрыть такие участки грунтовкой и эмалью для наружных работ
Стропильную доску и гофролист необходимо крепить при помощи саморезов
Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности
https://www.youtube.com/watch?v=VO_XRw_Fb1k
Какой профнастил выбрать для крыши?
В большинстве случаев современные строительные материалы предназначены для целевого применения. Именно при целевом использовании можно в полной мере можно оценить все их достоинства. Являясь исключением, металлический профилированный лист на сегодня один из немногих универсальных строительных материалов. С одинаковым успехом его используют для покрытия крыш, облицовки фасадов зданий, производства стеновых и кровельных сэндвич-панелей, изготовления различных конструктивных элементов модульных зданий и сооружений, строительства ограждений.
Такая широкая сфера применения привела к необходимости производства большого количества марок профнастила, существенно отличающихся одна другой. Для того чтобы разобраться во всем этом многообразии и решить, какой профнастил выбрать для крыши, нужно знать, по каким характеристикам отличаются различные виды профилированного листа.
К основным таким характеристикам относятся:
- толщина листа, а, следовательно, и вес 1 м2 профнастила;
- высота и тип профиля поверхности;
- вид и качество защитного покрытия металла;
- цвет защитно-декоративного покрытия;
Для мягкой черепицы
Это кровельное покрытие также требует установки гладкого и ровного основания, материал не должен перегибаться или перетираться. Для такого монтажа также имеются свои нюансы.
Строительство должна предшествовать установка каркаса из брусков в виде решетки. Основу второго слоя, укладываемого на уже готовый решетчатый каркас, составляет кровельная фанера, которая предварительно должна быть обработана специальной смесью с гидроизолирующими свойствами (подробнее: “Обрешетка под мягкую кровлю – основные требования”).
Монтаж обрешетки крыши, смотрите на видео:
Угол наклона кровли
Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.
Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.
Технология фальцевой кровли
Фальцевая кровля имеет особенность из-за вида стыковки листов. При этом методе обеспечивается высочайшая герметичность соединения. А образованные стыковые участки придают покрытию дополнительную прочность и оригинальный внешний облик.
Состыковка может быть одинарной, двойной, лежачей или стоячей. Под кровельной конструкцией должен быть гидрозащитный слой и вентиляция. Здесь необходимо наличие диффузионной мембраны. Она может монтироваться прямо на утепляющий материал с наименьшим зазором. Если такого материала нет, то задействуется классическая гидрозащита.
Требующиеся эксплуатационные характеристики фальцевая кровля получает благодаря и таким элементам: картинам, кляммерам и фальцу.
Листы, обычная ширина которых не превосходит 200 см, соединяются друг с другом. Методов соединения несколько. Затем приходит черёд крепежей – кляммеров. Они монтируются с шагом в 50 см к обрешётке.
Однослойная обрешетка из досок под гибкую черепицу
Как было сказано выше, однослойная обрешетка под гибкую черепицу крепится прямо к стропилам и подходит только для укладки рубероида. Кроме того, при использовании такой конструкции не получится установить утепление, поэтому с точки зрения энергоэффективности однослойная обрешетка не очень хороша.
Каркас под мягкую кровлю может изготавливаться из шпунтованных досок или теса. Выбирать необрезные доски крайне нежелательно – любые шероховатости и неровности данного материала обязательно приведут к деформации мягкой кровли, что, в свою очередь, приведет к снижению их декоративных и эксплуатационных характеристик.
Выбирая доски, нужно отталкиваться от следующих требований:
- Материал должен иметь ровную и гладкую поверхность без каких-либо неровностей;
- Ширина досок может варьироваться в пределах 100-140 мм, а толщина – 20-37 мм;
- Влажность досок не должна превышать 20% (избыток влаги в древесине приводит к ее преждевременной деформации и повреждению кровельного покрытия);
- Перед тем, как сделать обрешетку, все деревянные элементы необходимо пропитать антисептиками, которые защитят древесину от гниения, плесени и вредителей.
Конструктивно рассматриваемая однослойная обрешетка представляет собой доски, которые набиты к стропилам впритык друг к другу. Доски нужно располагать параллельно коньку. Чтобы они не коробились со временем, их нужно укладывать вогнутой стороной кверху, чтобы влага, пробившаяся через толщу кровельного покрытия, по доскам вытекала через карниз.
Оптимальная величина зазора между вертикальными соседними досками составляет 3 мм. Наличие такого зазора, с одной стороны, обеспечит надежную опору для мягкой кровли, а с другой – позволит доскам свободно менять свои размеры при изменении температуры и влажности. Если же зафиксировать их плотнее, то постоянное расширение и сужение досок рано или поздно приведет к их искривлению.
Виды обрешетки для мягкой кровли
Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

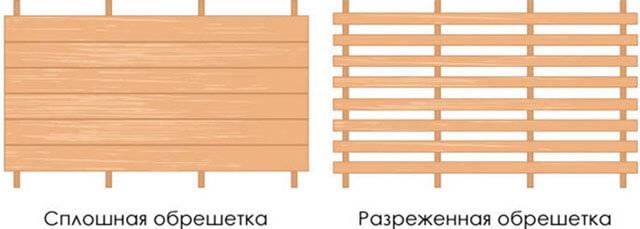

Существует два основных вида обрешетки:
- Сплошная. Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
- Разреженная. Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.
Преимущества и недостатки профнастила
Профнастил обладает внушительным списком преимуществ перед большинством строительных материалов:
- доступная цена. Затраты на обустройство самой крыши чердачных помещений, как правило, будут существенно ниже;
- имеет небольшой вес. Чтобы поднять профнастил на крышу не нужно привлекать постороннюю силу или применять специальную технику. Некоторые рулоны можно унести самостоятельно;
- состав профнастила. По своей структуре – это металлический лист, который сверху покрывается частицами хрома или цинком. Также встречаются разновидности с комбинированным покрытием;
- материал защищён от коррозии. Благодаря своему покрытию профнастил не подвержен воздействую ржавчины. Даже при повреждении коррозия листам не грозит;
- лёгок в монтаже. Крепление профнастила к обрешетке не вызовет сложностей даже у неопытного строителя;
- обеспечивает качественную защиту крыши от влаги, утечки тепла, плесени, паразитов и перепадов температур. При покрытии крыши слоем из профнастила можно не задумываться о дополнительной защите (если чердачные помещения не будут использоваться в будущем);
- профнастил универсален. Остатки листов после возведения крыши могут быть использованы и для других целей, например, для возведения забора, загона для животных, беседки и т.д. Единственным ограничением является то, что крепление профнастила нужно производить к готовой обрешетке.
Однако профнастил имеет ряд недостатков:
- Для возведения любых конструкций требуется сделать обрешетку под профнастил. Если этот этап пропустить или сделать неправильно, то конструкция окажется недолговечной и/или будет производить много шума при сильном ветре.
- Ассортимент профнастила на крышу серьезно ограничен. В строительных магазинах можно найти от силы 3 — 5 видов данного материала. Также большинство листов профнастила не отличаются эстетикой.
- Необходимость в покупке лишнего материала. Так как установка происходит по принципу нахлеста, то требуется дополнительная подгонка листов и их раскройка, из-за чего расход материала увеличивается.
- Для крыши из профнастила требуется звукоизоляция (особенно если чердачное помещение будет использоваться в качестве жилого помещения).
- При ударе капель дождя и града о листы значительно повышается уровень шума в помещении и особенно на чердаке.
Как рассчитать количество?
Чтобы в дальнейшем не докупать недостающий материал, необходимо выполнить расчет необходимого количества. Он зависит от размера кровельного каркаса, особенностей конструкции.
К примеру, для разреженной обрешетки понадобится меньше доски, чем при сооружении сплошной. Объем сырья зависит от типа кровли (односкатной, двускатной, сложной). Кроме того, объем сырья может зависеть от варианта, выбранного для обустройства кровли: одинарного либо двухслойного.
Одинарная обрешетка кладется на стропильную систему в один слой. Ее располагают параллельно коньку крыши. Двухслойная предполагает укладку досок первого слоя с интервалом 50-100 см. Поверх них настилают щиты, располагая их под углом 45 градусов.
При проведении расчетов нужно высчитать ширину и толщину доски для обрешетки, площадь крыши, длину конька, сырье кровельного материала. Необходимое вычисление можно доверить онлайн-калькулятору. Его измерения примерные, но они практически всегда соответствуют необходимому объему материала.
При этом схема учитывает любые способы пробивания досок обрешетки и настила к стропилам. Она учитывает некоторый запас доски. Исходными данными, занесенными для расчета, являются:
условия службы (шаг стропил и обрешетки, площадь кровли, срок службы);
данные доски (размеры, сорт, пропитка);
нагрузка (нормативная, расчетная);
стоимость за 1 м3.
Проще всего проводить расчеты в кубометрах, ориентируясь на показатель объема одного модуля. Чтобы узнать, сколько кубометров находится в одной доске, ее высоту, длину и ширину переводят в метры и перемножают. Чтобы узнать объем лесоматериала в штуках, 1 м3 делят на объем в кубометрах одной доски.
Что касается расчета необрезной доски для наращивания кровельного каркаса, то в этом случае необходимо учитывать коэффициент брака, равный 1,2.
Обрешетка: назначение и особенности
Крыша как часть конструкции играет двоякую роль — защищает жилые помещения от погодных капризов, одновременно являясь важным декоративным элементом. Строительный рынок предлагает широкий спектр кровельных материалов, одинаково хорошо справляющихся с этими двумя задачами. Чтобы покрытие кровли лежало правильно и надежно, выполняется большая предварительная работа по подготовке основания; одной из важных его частей является обрешетка.
Обрешеткой принято называть конструкцию, которая монтируется поверх стропил (основной, несущей системы крыши) и характеризуется следующими свойствами:
- Укрепляет конструкцию крыши, распределяя нагрузку от материала кровли и продлевая тем самым срок эксплуатации.
- Может иметь вид решетки из пиломатериалов (уложенных различными способами в разряд) или сплошного настила, конструкция задается типом кровельного материала.
Способы обустройстваИсточник legkovmeste.ru
- Сплошная обрешетка в обязательном порядке нужна на тех участках стропильной конструкции, на которые выпадает максимальная (или, в зимний сезон, дополнительная) нагрузка. Как правило, усиление требуется карнизным свесам, ендовам, коньку и остальным местам стыковки скатов.
- Усиленная обрешетка рекомендуется в местах крепления снегозадержателей, лестницы, солнечных батарей.
- Изготавливается из доски (желательно обрезной и шпунтованной), бруса, плитных материалов или качественной фанеры. В последние годы получила распространение вентилируемая металлическая обрешетка профильного типа (специальные тонкостенные прогоны с отверстиями).
- Обрешетку кровли следует отличать от контробрешетки. Функция последней — формирование вентилирующего зазора для слоя гидроизоляции. Контробрешетку набивают на стропила, защищенные гидробарьерным материалом.
Кровля с контробрешеткойИсточник superarch.ru
Обрешётка под профнастил для стен
Для обшивки стен применяют самый обычный профилированный настил, высота которого равняется 20 мм, так как листы с большим размером вблизи выглядят очень громоздко. Стандартная толщина профнастила равняется 0,5 мм.
Внешний вид облицованной стены будет зависеть от правильности проведенных работ и качества обрешетки. Наилучшим вариантом для обрешетки стены будет оцинкованный профиль толщиной 0,5 -0,6 мм.
Крепить профнастил нужно к кронштейнам, стандартная длина которого достигает 200 мм. Шаг основы под профилированный настил составляет 980 – 1000 мм. Главным условием при монтаже кронштейнов в горизонтальном направлении является то, что поверхность трубок должна находиться в одной линии, так как именно на нее и будет устанавливаться обрешетка.
Обратите внимание, что принцип установки кронштейнов и обрешетки очень похож на установку маячков для штукатурки стен. Крепить обрешетку к кронштейнам необходимо сверху в трубку при помощи саморезов 5,5Х25 мм или 4,8Х19 мм
Чтобы монтаж профилированного настила на стены был сделан качественно, по верхней и нижней кромке оконного проема и над дверью обязательно нужно установить обрешетку.
Особенности
Обрешетка – часть стропильной системы из досок, которые настилают перпендикулярно стропилам. Доска, которая используется для обрешетки, имеет ряд характерных особенностей. Ее вид и параметры определяются весом и уровнем жесткости кровельной облицовки.
Материал должен обеспечивать необходимый уровень поддержки без одновременного утяжеления стропильной конструкции. Кроме того, тип и количество материала зависят от вида обрешетки. Она бывает решетчатой и уплотненной. Во втором случае уходит больше сырья, так как зазор между досками минимальный.
Пиломатериал для создания кровельного каркаса отвечает ряду требований.
Он должен быть высушен до уровня влажности 19-20%. В противном случае в ходе эксплуатации он отсыреет и деформируется.
До монтажа его дважды обрабатывают антисептическим составом. Это обеспечит защиту настила от гнили и увеличит срок службы обрешетки.
Поверхность заготовок необходимо отстрогать. Она не должна повреждать материалы кровельного пирога.
Древесная вагонка должна быть качественной, с оптимальной сортностью, без пятен, заболони, гнили, плесени, прочих пороков древесины.
Пиломатериал следует отсортировать, избавить от обзола. Иначе под корой заведутся жучки, что сократит срок службы каркаса.
Весомым параметром материала является его толщина. Ее максимальный показатель не должен превышать 4 см. Более толстые доски очень тяжелые, но их прочность примерно такая же, что и у стандартных досок средней толщины.
Что касается ширины, то предельно допустимый показатель не должен превышать 15 см. Иначе в ходе долгой эксплуатации у широких досок возрастет вероятность деформации ввиду неравномерного усыхания слоев.
