Монтаж профлиста на крышу по деревянной обрешетке и подробная технология устройства кровли

Как подрезать листы под нужный размер?

Металлопрофиль можно и нужно раскраивать под сложные участки крыши. Но как? Вот где немало различных тонкостей и нюансов. И все дело в сложном строении металлопрофиля, который в отличие от обычного листа металла представляет из себя целый «слоеный пирог»: металлическая основа, защитные и декоративные слоя. Вот как раз разрушение последних приводит к коррозии и существенного сокращения срока службы покрытия. Вот почему резать металлопрофиль нужно правильно, а как именно – мы сейчас подробно расскажем.

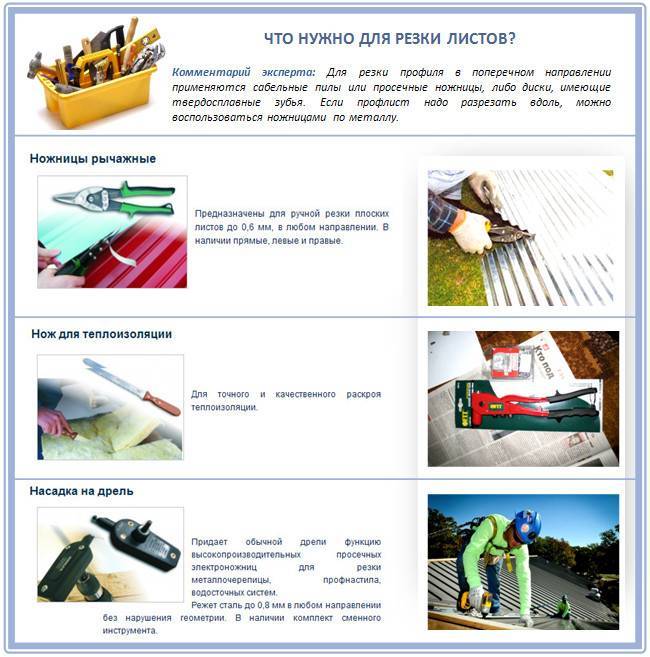

Вот традиционные инструменты, которые чаще всего используются для этой цели:

Чего больше всего боится такой кровельный материал? Нагрева! А при резке абразивными кругами в высокооборотном инструменте именно это и происходит, и все слои в месте разреза подгорают. Ширина поврежденного участка достигает 3-5 мм, что довольно заметно, отчего и возникает так называемая «кромочная коррозия».

Чаще всего такой материал режут обычными ножницами по металлу, и не рекомендуется использование болгарки, которая к тому еще и режет неровно. Вторая опасность – вылетающие из-под абразивного инструмента искры. Их высокая температура (как у огня) повреждает полимерное покрытия даже за десятки сантиметров от места разрезов.

Поэтому, если уж вам приходится резать металлопрофиль именно болгаркой, тогда замените абразивный круг на отрезной, хотя это не самый лучший вариант. Повреждения все равно будут, просто в меньшем количестве.

Но не используйте болгарку с алмазным диском, который якобы нагревает металлопрофиль меньше: от этого материала получатся большие заусеницы. Все плюсы от работы с этим инструментом – только в его долговечности.

А для подгонки профилированных листов небольшой толщины вам больше подойдут обычные ручные ножницы для листового металла или же специальные электрические именно для работы с металлопрофилем. Современный рынок выпускает их целых три вида:

  1. Вырубные.
  2. Ножевые.
  3. Шлицевые, со специальной головкой для точного разреза без деформация.

Еще удобны для резки металлопрофиля так называемые высечные ножницы. Их фишка в том, что они режут металлопрофиль сразу по двум параллельным прямым, и лист уже не выгибается. Кроме того, благодаря повороту держателя можно резать профиль под прямым углом уже без заусениц. Но такой инструмент, конечно, стоит не дешево.

А потому, если вы работаете над собственным объектом и вам нет смысла тратиться на дорогое кровельное оборудование, примените самую обычную насадку на аккумуляторную дрель, которой хорошо подгонять металлопрофильы в труднодоступных местах.

Многие опытные строители предпочитают также пользоваться электрической пилой, ради максимального сохранения качества кровельного материала. Кроме того, у этого инструмента и преимуществ больше:

  • Вдвое больше скорость нарезки листов ввиду легкости работы с инструментом.
  • Почти в два раза меньше скорость пилы. Благодаря этому металл не плавится, а вырезается мелкими опилками.

Важно только аккуратно пользоваться электрической пилой, т.к. мелкие металлические щепки могут поцарапать кожу

Вот почему, если вы новичок в этом деле, и нарезать нужно всего ничего пару листов, приобретите обычный классический инструмент для резки. Это ручная ножовка по металлу, простая в применении и абсолютно безопасная для человека.

А вот в случае необходимости сделать криволинейные вырезы нужной формы, вам понадобится электролобзик. Обычно подобные работы необходимы при монтаже покрытия в местах прохода дымовых и вентиляционных труб. В принципе, сложного ничего нет, нужно только тщательно и заранее сделать точную разметку выреза на листе. Недостаток применения электролобзика в том, что им есть смысл пользоваться только на тех листах, у которых высота профиля не превышает 20 мм – иначе станет металл просто рвать.

После обрезки листов сразу соберите образовавшиеся опилки, и отнесите их на выброс. Если оставите, эти крошки под дождем начнут ржаветь, заражая коррозией качественную кровлю. Год-два, и внешний вид крыши вашего дома будет безнадежно испорчен.

Если же царапин на листе избежать не получилось, придется с ними справляться. Идеальный вариант – просто подкрасить в тот же цвет. А потому, еще перед началом кровельных работ обзаведитесь баллоном с краской того же оттенка.

Предлагает также рынок и новый высокоточный кровельный инструмент МП. Сделан он из качественной стали, не нуждается в частом затачивании, удобный, и точно и быстро вырезает нужную форму из металлопрофиля.

И напоследок. Весит профилированный лист немало, а потому подгонку его делайте прямо на строительной площадке. И помните о стандартах: минимальная длина листа должна быть 45 см, а максимальная – 7 метров.

Особенности монтажа на крыше

Чтобы разобраться с вопросом, как правильно сделать обрешетку крыши под профнастил, нужно изучить характеристики кровельного материала.

Универсальный и несущий профнастил имеет высоту волны более 3,5 см, для его изготовления используют оцинкованную сталь с толщиной листа 0,6-0,7 мм. Настилать такой материал можно на обрешетку с шагом между элементами до 1,5 метров. Несущие способности такой крыши составляют до 600 кг, что во многом упрощает ее обслуживание.

Профнастил стеновых марок имеет высоту волны не более 2,1 см, что делает материал менее прочным. Следовательно, его укладка должна выполняться на сплошную обрешетку. Это предотвратит деформацию кровельного материала под воздействием снежного покрова.

Обрешётка для профнастила — особенности монтажа

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.
Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Какие инструменты необходимы?

Монтировать крепеж для кровельного профнастила руками и ручными инструментами очень долго, утомительно и попросту неэффективно. Решительно все профессиональные строители и ремонтники используют другое средство – специальные приспособления. Не будет ошибкой считать, что и в частной практике они окажутся наилучшим выбором. Желательно применять электродрель без регулировки момента вращения.

В некоторых случаях применяют дрелевые насадки типа «стальной бобер». Разрез правильнее делать гидравлическими, а не ручными ножницами. Тогда меньше будет износ и риск нарушения геометрии изделий, срезы же окажутся ровнее. Монтаж обрешетки проводится с помощью тех инструментов, что позволяют крепить избранный тип метизов. Но прежде чем крепить профнастил на кровлю, его следует еще грамотно заказать.

Укладываем профлист

Окончательный этап – монтаж профнастила. Желательно чтобы листы были размером равным длине ската – расстоянию от конька до края стропил, с запасом в 5-8 см.

С листами в процессе производства не забываем об аккуратности в обращении. Каждый лист бережно снимается с пачки и по деревянным направляющим подается на крышу старого дома.

Правильная установка листов зависит от того насколько тщательно будут проведены подготовительные мероприятия. Ответственный момент – выверка и установка первого листа перекрытия крыши старого дома. Именно он задаст направление укладки остальных элементов крыши старого дома.

Для этой цели необходимо на крышу старого дома прикрутить к крайним стропилам ограничители – небольшие рейки по 20 – 35 см в длину. Их необходимо установить в одной плоскости со всей системой стропил. В эти рейки на расстоянии 5 – 7 см от карниза закручиваются саморезы таким образом, чтобы шляпка выступала над волной профнастила.

Это необходимо для того, чтобы между саморезами была натянута металлическая струна. Монтаж первого ряда по такому ориентиру намного упростит работу и не даст материалу уйти в сторону.

Крепление каждого листа профнастила для покрытия старого дома производится при помощи специальных шурупов – саморезов из расчёта 7 – 9 шт./ м².

Ветровые уголки и конёк лучше смонтировать сразу после монтажа верхнего ряда листов. Так, меньше риска поцарапать или сделать на них вмятину. Конёк крепиться длинными шурупами – саморезами с прессшайбой.

Как правильно покрыть крышу профнастилом своими руками – с чего начать

Технически изготовление кровли из профнастила работа простая и понятная на интуитивном уровне, по меньшей мере, для людей имеющих базовые знания о строительстве как таковом. Поэтому покрыть крышу профнастилом своими руками не проблема, но чтобы сделать это правильно, стоит узнать основные принципы выполнения работ и составить представление о предмете работы.

Устройство кровли из профнастила


Схематичное изображение кровли из профнастила

Кровля из профнастила представляет собой своеобразный пирог, состоящий из различных элементов, размещённых соответствующим образом. В качестве примера представлена кровля жилого дома. Если рассматривать её в разрезе, то элементы крыши идут в такой последовательности (начиная снизу):

  • обрешётка для утеплителя – прибита к стропилам снизу, поддерживает утеплитель;
  • пароизоляция – защищает утеплитель от конденсата;
  • утеплитель и стропила – листы теплоизолирующего материала, расположенные между стропилами;
  • гидробарьер – предохраняет утеплительный слой от влаги (между ним и утеплителем обязателен воздушный зазор);
  • контробрешётка – обеспечивает вентиляцию материалов кровли;
  • обрешётка – основа для покрытия;
  • профилированный лист.

Также в состав кровли входят различные доборные элементы – конёк, ендова, снегозадержатель, торцевая планка и прочее.

Инструмент и материал для монтажа профнастила

Для того чтобы правильно покрыть крышу профнастилом своими руками, как впрочем и для любой другой работы, важно подготовить рабочие инструменты. Понадобятся:

  • измерительные и контрольные инструменты – рулетка, угольник, уровень;
  • электроинструменты – дрель, шуруповёрт, эектроножницы;
  • инструменты обычные на любой стройке – молоток, ножовка по дереву, ножницы по металлу.

Также необходимо подготовить достаточное количество специальных саморезов с уплотнительной шайбой, для крепления профнастила, минимум 8 штук на квадратный метр.

Следует помнить, что для порезки профлиста нельзя пользоваться абразивными кругами.

Особенности монтажа

Правильный монтаж кровельного материала, которым в данном случае выступает именно профнастил, который будет крепиться к деревянной обрешетке, имеет свои моменты, которых обязательно стоит придерживаться. И стоит отметить, что не только сам материал, его укладка имеет свои особенности, но и каждый элемент крыши.

  1. Планка паро и гидроизоляции укладывается в горизонтальном положении по направлению к коньку от нижнего края. Тут также очень важен нахлест имеющий расстояние от 10 до 15 см. Между стропил необходимо также оставить провисание в 1,5-2,0 см. чтобы стыки пленки между собой были полностью герметичными, можно использовать обычную липкую ленту. К самим планкам стропил пленка должна фиксироваться при помощи стандартного строительного степлера.
  2. Обрешетка, шаг обрешетки. Все тут будет зависеть от используемого листа профилированного. Но в любом случае сами планки обрешетки должна крепиться поверх пленки гидр или пароизоляции. Для обрешетки лучше всего использовать те деревянные доски и планки, которые прошли антисептическую обработку. Только это позволит нам получит надежную конструкцию, способную прослужить на протяжении длительного времени эксплуатации. Вообще шаг обрешетки может быть сплошным, то есть каждая планка будет примыкать к последующей без какого-либо расстояния. Но может и достигать расстояния вплоть до 4 метров.

Свес карниза. Карнизный свес формируется следующим образом: первый ряд профиля укладывается на обрешетку. Он сам по себе и образовывает свес определенной длины, в зависимости от условий его использования. Кроме этого здесь играет значение высота профиля. В основном свес может составлять от 5 до 30 см.

  1. Непосредственная укладка листов профнастила. Укладка производится от низа и до верха и при этом нельзя забывать про нахлест, который у нас будет получаться не только по горизонтали, но и по вертикали. В некоторых случаях (если угол наклона кровли составляет не более 12 градусов) стыки листов следует обработать герметиками.

Это все нам показывает то, что каждая мелочь при выполнении устройства крыши из такого материала, как профнастил имеет свои специфические особенности, которые относятся не только непосредственно к профнастилу, который фиксируется на деревянной обрешетке, но и также и к каждому элементу.

Все виды работ можно выполнить самостоятельно или воспользоваться услугами специалистов, которых достаточно в различных строительных компаниях. В этом случае вам потребуется заплатить определенную сумму, но в итоге все будет сделано согласно всех нормативных требований и с высоким уровнем качества и надежности.

Приобретение необходимого материала можно осуществить непосредственно в магазине, а можно сделать и заказ. В некоторых случаях лучше всего сразу же обратиться к профессионалам, которые не только подберут необходимый вид профнастил под деревянную обрешетку, но и просчитают необходимое количество без излишков.

Утепление крыши из профнастила

Для чего нужно утепление кровли из профнастила? Ответ на этот вопрос достаточно очевиден. Именно через крышу из помещения теряется приблизительно 25% тепла

Поэтому правильное и эффективное утепление кровли — это задача первостепенной важности.
Утепление кровли из профлиста и сокращение потерь тепла через крышу позволяет уменьшить расход энергии, расходуемой на нагрев воздуха в помещении. Общеизвестно, что теплый воздух легче холодного и поднимается вверх под перекрытие здания

Именно поэтому утепленная крыша из профнастила позволяет сделать условия в помещении более комфортными и существенно снизить затраты на отопление.

Идеальным утеплителем считается вакуум, очень близок к нему по характеристикам и обычный окружающий нас сухой воздух. Его теплопроводность составляет 0,025 Вт/(м°С). Именно эта характеристика наиболее важна для любого утеплителя. Чем меньше теплопроводность, тем меньше толщина слоя тепловой изоляции, выше его эффективность и меньше затраты на утепление кровли. У различных современных утеплителей теплопроводность может в пределах от 0,029 до 0,23 Вт/(м°С).

Еще одной важной характеристикой теплоизоляционных материалов является гигроскопичность, то есть способность слоя утеплителя впитывать влагу, а также их паропроницаемость. Последняя характеристика определяет способность теплоизоляционного материала пропускать влагу, содержащуюся в воздухе не задерживая ее

Использование эффективных утеплителей позволяет создать «дышащую» крышу — именно такая кровля из профлиста с утеплителем обеспечит оптимальный уровень влажности в помещении.

Кроме этих основных характеристик, теплоизоляционные материалы отличаются друг от друга прочностью на сжатие, упругостью и эластичностью. Эти параметры выбираются в зависимости от того, в каких условиях эксплуатируется утепленная кровля из профнастила.

Наиболее широко для утепления крыш применяются теплоизоляционные материалы на основе вспененного полистирола или базальтовых волокон.

Выполняя утепление крыши из профнастила, в первую очередь, необходимо определить толщину слоя утеплителя. Этот расчет достаточно сложен, поскольку необходимо учесть большое количество факторов — от температурного коэффициента местности до уровня влажности. Коэффициент, учитывающий необходимые факторы, называется коэффициентом сопротивления теплопередаче для крыши и обозначается латинской буквой R.

Этот коэффициент уже рассчитан для административных цетров РФ, и приведен в таблице ниже. Если вам необходимо выполнить расчет для другой местности, то вам придется воспользоваться специальной нормативной документацией. В частности, СНиП 23-02-2003 «Тепловая защита зданий».

Коэффициент удельной теплопроводности утеплителя можно посмотреть либо на упаковке, либо в сопроводительном сертификате.

По технологии, устройство теплой крыши из профнастила зависит от конструкции кровли. Теплая кровля из профнастила может быть скатной или плоской. Технология монтажа утеплителя в первом и втором случае несколько отличается.

Материал для обрешетки

Что лучше выбрать для обрешетки: дерево или металл? Стоит отметить, что металлическое основание используют для высотных зданий промышленного назначения, где очень важно иметь высокую прочность и относительно небольшой вес. В частном строительстве деревянная обрешетка пользуется спросом и является классикой в строительстве

При проведении расчетов деревянной обрешетки следует учесть дополнительные материалы для обхода дымоходов и других обходных мест. Стоит учесть, что по краям кровли укладывают по две доски для дополнительной прочности.

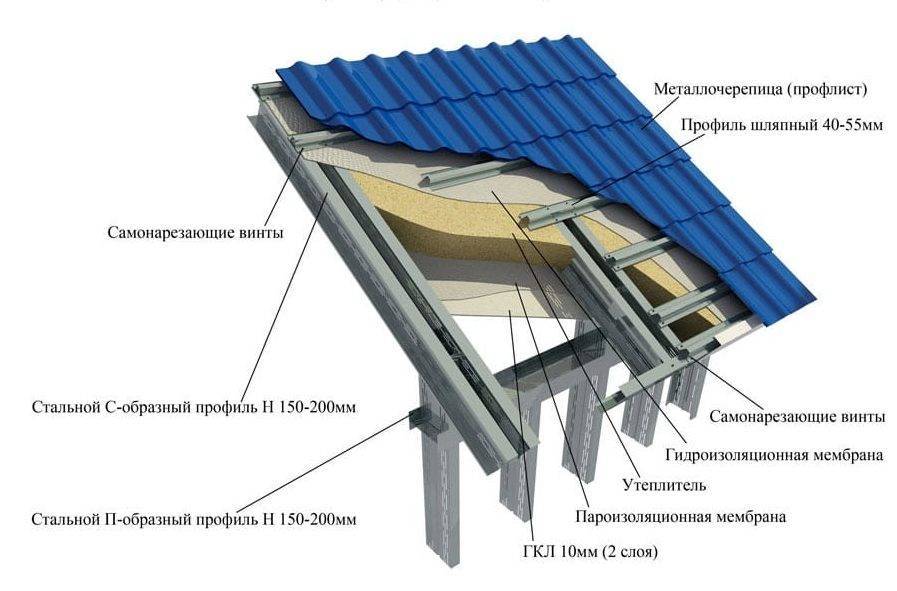

Металлическую обрешетку используют для высотных зданийИсточник pinterest.at

Если говорить о выборе древесины, то для обрешетки лучше всего выбрать качественную древесину. Для этого подойдет ольха, буке, ель либо сосна. Чаще всего для обрешетки крыши под профнастил выбирают размер досок 22 на 100 и 25 на 100 мм. Но для более прочной конструкции стоит остановиться на досках с сечением 32 на 100 мм. Стоит отметить, что деревянные брусья чаще всего используют для основания под профнастил с высокой волной.

Достоинства и недостатки профилированной металлической кровли

С информацией о достоинствах и недостатках этого кровельного материала необходимо ознакомиться не только для того, чтобы правильно произвести выбор, но и чтобы представлять, чего от него можно ожидать в процессе эксплуатации.

Итак, к положительным качествам профнастила относят следующее:

  • Минимальный срок эксплуатации кровли из профнастила, при его монтаже в соответствии с требованиями технологии, составляет 13÷15 лет, что вполне соответствует стоимости материала.
  • Профилированный кровельный металлический лист не отличается большой массой, что облегчает его транспортировку, переноску, подъем на высоту, настил, выравнивание и закрепление на стропильной системе.
  • Аккуратный вид материала способен преобразить любое строение, а разнообразие расцветок способно придать крыше необходимую индивидуальность.
  • Качественно уложенный профнастил отлично справляется со своей основной задачей – защитой дома от атмосферных осадков и ветра. Он водонепроницаем, а волновой профиль способствует отличному сливу воды с крыши. Кроме того, в некоторых моделях профнастила производитель предусматривает капиллярную борозду или сливной канал, расположенную по краям листа и предназначенную для качественного отведения осадков и талой воды, попадающей между соседними полотнами кровельного материала. Этот вариант профнастила особенно хорошо подходит для крыш с небольшим уклоном.

Даже если между листами и просочится небольшое количество воды, она будет отведена за счет вот такого сливного желобка

Профнастил является экологически чистым материалом, что важно для жилых строений.
Профилированные листы производятся длиной до 12 метров, что позволяет заказывать их для крыш со скатами практически любой длины, чтобы производить укладку, избегая горизонтальных стыков.

К недостаткам профнастила можно отнести следующие особенности:

  • Металл имеет высокую теплопроводность, а стало быть, термоизоляционные качества такой кровли можно смело оценивать как «никакие». В чердачном помещении будет стоять холод зимой и невероятная жара от прямых солнечных лучей – летом. Все это означает, что для того, чтобы добиться нормального баланса температур, в комплексе с металлическим покрытием рекомендовано использовать утеплительный материал. Этот фактор неизбежно увеличит расходы на обустройство крыши дома.
  • Металл, особенно тот, что имеет небольшую толщину и используется для изготовления как профнастила, так и металлочерепицы, при большой скорости ветра, доходящей, до 15 м/с, может резонировать и издавать ультразвук, негативно влияющий на психологическое состояние человека. Поэтому в областях с частой ветреной погодой лучше не использовать металлическую кровлю, отдав предпочтение более тяжелым покрытиям, не дающим подобной реакции на ветер.
  • Любой металл не обладает свойством звукоизоляции, поэтому в доме будет отчетливо слышен звук бьющих по крыше капель дождя, и тем более – града. Но в том случае, если кровля будет утеплена, термоизоляционный материал послужит одновременно и эффективным барьером от проникновения в помещения шума.

Кровельная сэндвич-панель и двух листов профнастила со слоем термоизоляции между ними

Чтобы избежать упомянутого негатива, иногда для кровельных работ применяются специальные сэндвич-панели. Они состоят из двух листов профилированного металла, с положенным между ними слоем термоизоляционного материала. В качестве утеплителя могут использоваться минеральная базальтовая вата повышенной плотности, пенополиуретан или пенополистирол. Однако, такой материал требует уже совершенно иного технологического подхода при монтаже, и в рамках данной публикации рассматриваться не будет.

Инструкция по укладке профлистов

Главное здесь – правильно уложить первый ряд. В дальнейшем все листы выравниваются по нему. Мы уже говорили, что наличие разметки значительно облегчает процесс, не поленитесь ее сделать.

Шаг 1. Прикрепите кронштейны фиксации желоба. Перед этим следует установить металлическую планку, а уже к ней прикручивать кронштейны.

Отлив можно изготовить из листовой стали. Стальную полосу сгибают ударами молотка

Готовая планка (отлив)

Закрепленная металлическая планка

Уклон примерно сантиметр на погонный метр. Больше делать не рекомендуется. Почему? Если сделать уклон 2 см, то на скате длиной 10 м разница по высоте составит 20 см. Это очень плохо – слишком низко от края листов окажется желоб, дождевая вода будет стекать мимо него. Как правильно подготовиться крепление? Уложите все детали на ровной площадке, между первым и последним отметьте разницу в 10 см (для нашего примера), проведите под углом линию через все кронштейны.

Разметка на кронштейнах

Теперь осталось аккуратно по этой линии согнуть металлическую планку. Для того чтобы во время монтажа не перепутать кронштейны, пронумеруйте элементы.

Прикрученный кронштейн

Сетка между контробрешеткой и капельником для защиты от воробьев

Шаг 2. Прикрутите карнизные планки. Это не только декоративные элементы, они защищают подкровельное пространство от попадания косого дождя и снега. Не забывайте делать нахлест примерно 10 см.

После монтажа водосточных желобов прикручивают карнизные планки

Шаг 3. Поднимите на обрешетку первый лист и точно установите его по меткам.

Схема укладки профлистов

Наживите саморез по центру таким образом, чтобы лист можно было немного поворачивать. Выбрано положение –добавьте еще несколько саморезов, но при этом не забывайте оставлять свободное пространство для перекрытия волн профилированного листа. Начинать монтаж можно с любой стороны, выравнивание делается по карнизу. Для гарантии рекомендуется натянуть нить по линии будущей установки желоба.

Монтаж профнастила

Шаг 4. Поднимите второй лист профнастила, поставьте на место и проверьте положение. Если все в норме, то можно фиксировать оба. Саморезы следует вкручивать в шахматном порядке из расчета 10 шт. на 1 м2.

Вкручивание самореза

Саморезы вкручиваются через волну, если толщина примерно 0,8-1,0 м, то можно и через две. Но такими толстыми профлистами очень редко накрывают крыши, они слишком дорогие. У конька и у карниза фиксируется каждый прогиб.

Особенности монтажа тонкого профнастила

Каждый дымоход отделывается, листы разрезаются. Для герметизации стыков и декоративного оформления применяются специальные металлические планки.

Исполнение дымохода с нижней планкой примыкания ( по типу мансардного окна)

Все доборные элементы нужно покупать одновременно с листами и от одного производителя. Это гарантирует, что конек, ветровые и карнизные планки будут иметь одинаковый внешний вид.

Кровля из профнастила

Закрепленная планка
