Основные виды ошибок (10, 11, 04, 28, 03 и т.д) газовых котлов Immergas + исправление неисправностей

Как ремонтировать кодовые неисправности котла

Ошибка перегрева котла

При функционировании отопительного оборудования вода должна все время циркулировать по контуру. Эту функцию несет насос газового устройства.

Отсутствие циркуляции провоцирует рост давления. Проверьте насос и фильтр, а также термостат перегрева.

Низкое давление в системе

Возможно, нарушена герметичность системы отопления. Для решения проблемы подтяните соединения и добавьте давление в систему. Низкое давление вы сразу заметите  после установки котла. Удалите воздух через автоматический воздухоотводчик и добавьте немного воды. Проблема также решается, если приобрести маностат для газового котла.

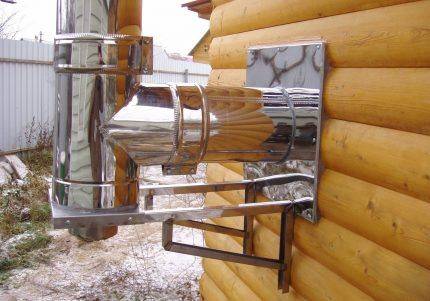

Отсутствует тяга газового котла

Если камера сгорания открытая, посмотрите, не забита ли она. При закрытой камере с наружной трубы может капать конденсат, который попадает во внутреннюю трубу. Зимой при низкой температуре закрывается доступ подачи воздуха из-за намерзания льда.

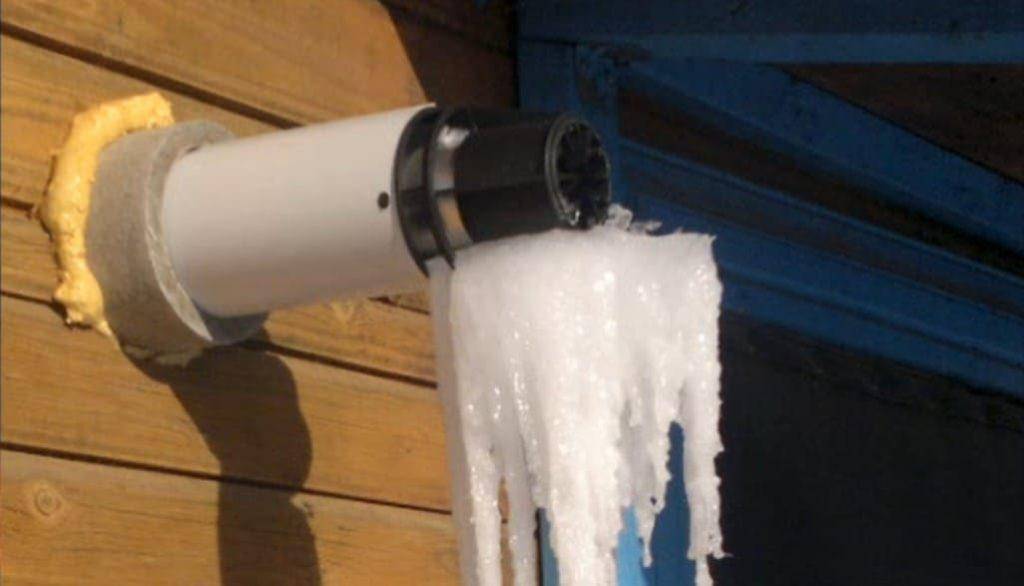

На образовавшуюся сосульку надо полить горячей водой. Также стоит исключить попадания в дымоход инородного предмета.

Котел при зажигании не разжигает пламя

Ошибки газовых котлов указывают на неисправность газового клапана в оборудовании. Нужно отвернуть шланг, убедившись, что газ подается. Если газ идет, вызывайте специалиста.

Котел разжигается, но пламя сразу гаснет

В этом случае может отсутствовать ток ионизации. Для проверки достаточно перевернуть вилку, чтобы поменять фазы. Если проблема не решилась, то нарушение может быть связано с чрезмерной тягой системы газоотвода. Которая может быть связана, в свою очередь, с ошибкой проектирования газоотвоящей трубы. В основном это касается напольных устройств с обычным (не коаксиальным) дымоходом.

Панелью выдаются некорректные ошибки

Электронная панель – возможная причина ошибочной работы котла. Это зависит от плохого электропитания и проблем с электричеством. Чтобы устранить такую ошибку, стоит отключить его от сети и подождать полчаса. Конденсаторы успеют разрядиться за это время, ненужные заряды успеют исчезнуть. Это должно помочь.

Профилактика неисправностей котлов

Напольный или навесной вид газового оборудования – это система, состоящая из механики и электронного оборудования, поэтому если вышел из строя элемент, не зависящий от поступления газа, то можно устранить нарушение без привлечения мастеров.

В целом, практически любой ремонт настенных газовых котлов или напольных можно провести самостоятельно. Однако привлечение специалистов позволит избежать многих ошибок. Все же газовое оборудование является потенциально опасным для жизни и здоровья людей. Своевременная профилактика работы напольного и настенного газового котла, чистка от загрязнений деталей оборудования позволит предупредить различные серьезные неисправности.

Для профилактики нарушений нужна разборка газового котла, включающая следующие мероприятия:

  1. чистка теплообменника. Это надо делать каждые 3-4 года, проверять состояние после каждой зимы. При этом стальные детали чистят металлической щеткой, а медные губкой из металла;
  2. диагностика давления 4-5 раз за год, при отклонениях лучше обратиться к специалистам;
  3. проверка уровня воды должна производиться каждый год, так как снижение уровня ниже определенного показателя способствует более быстрому изнашиванию системы, особенно актуально осенью перед отопительным сезоном;
  4. промывка системы производится вручную, ни в коем случае не лейте струю воды на части котла;
  5. беречь оборудование, в том числе запасные детали, от пара или конденсата.
  6. беречь оборудование от царапин и иных повреждений;
  7. защитить оборудование при простое от промерзания;
  8. если невозможно самостоятельное устранение проблем, обращаться к специалистам.

В интернете можно найти множество методов, как устранить неисправности газовых котлов. И способы их устранения могут отличаться. На вопрос, можно ли ремонтировать газовый котел, можно ответить как положительно, так и отрицательно. Главное помнить, что перед Вами газ.

Все коды ошибок и их расшифровка

Рассмотрим стандартные коды ошибок газовых котлов Immergas:

КодРасшифровка
01Отсутствует розжиг
02Термостат дал команду на блокировку розжига
03Неполадки датчика дымоудаления
05Отказ температурного датчика ОВ
06Отказ температурного датчика ГВС
08Не работает кнопка разблокировки
09Запущена функция настройки
10Понижено давление теплоносителя
11Внутренняя блокировка
12Перегрев котла
15Сбой электроники котла
16Отказ вентилятора, плохой контакт
20Система обнаруживает пламя на выключенной горелке
27Сбой циркуляции ОВ
31Неполадки платы управления
37Критически низкое напряжение питания

Профилактические рекомендации

Современные газовые котлы являются очень практичными и продуманными агрегатами, они вобрали в себя лучший опыт прошлых десятилетий в сочетании с новейшими разработками в области котельных материалов, автоматики управления и защиты. Они выполняются блочными, с возможностью замены изношенных деталей и узлов.

Агрегаты, эксплуатация которых проводится по режимным картам завода-изготовителя, в состоянии работать десятилетия без аварийных остановок и замены узлов.

Наиболее слабые узлы котлов Протерм и котла Будерус:

  1. Теплообменник – служит для передачи тепла уходящих газов через развитую трубную поверхность воде греющего контура: отопления и ГВС. Продолжительность его работы в значительной степени зависит от качества водопроводной воды и наличия в ней солей жесткости и взвешенных примесей, а также от температурного режима в сети. При температуре более 70 С соли жесткости интенсивно отлагаются на стенках труб с водной стороны, постепенно забивая проходное сечение. Низкая циркуляция вызывает перегрев воды и стен труб, на поверхности которых от чрезмерного перегрева образуются свищи. При малейшем подозрении на наличие накипи в трубах проводят химическую очистку внутренней поверхности подогревателя по технологии и с реагентами указанными заводом-изготовителем котла. В целях профилактики от накипеобразования, на входе в котел устанавливают фильтры очистки воды.
  2. Циркуляционные насосы. По новым правилам эксплуатации газовый котлоагрегат работает по замкнутой системе отопления, что повышает эффективность нагрева помещений и возможность автоматического управления тепловыми режимами. Ремонт насосов обычно вызван, наличием повреждений в механической и электрической части конструкции.
  3. Датчик температур отопительного контура выдает параметр, который является главным в системе автоматического управления режимом, в связи, с чем производится включение/выключение котла, его неисправность может быть в контактной группе или, вызвана обрывом линии связи.
  4. Газовая горелка – основное устройство котла, которая сжигает топливо для получения тепловой энергии. Ремонт этого устройства заключается в очистке дюз.
  5. Расширительный бак — узел выполняющий компенсацию избыточного давления среды, возникающего в процессе нагрева. Ремонт проводится путем замены эластичных мембран.

Большинство деталей и узлов для ремонта котлоагрегата, находятся в торговой сети, их также легко найти в интернете, но если котел на гарантийном обслуживании – рекомендуется приобретать их через сервисные центры, что будет гарантировать не только качественный ремонт, но и его долговечность.

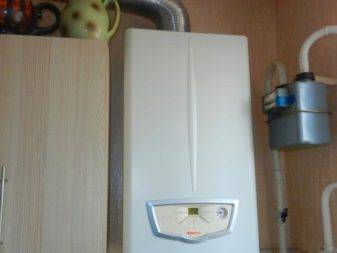

Обзор модельного ряда

Устройства Immergas имеют большое разнообразие модельного ряда. Здесь можно встретить образцы с одним и двумя контурами, устройства конденсационного типа и конвекционного, а также компактные напольные и настенные агрегаты. Вы сможете просмотреть более 10 серий, которые будут отличаться друг от друга характеристиками, типами монтажа и принципом эксплуатации. Во все серии включены модели с различными мощностями и производительностью.

Рассмотрим наиболее востребованные среди покупателей модели.

  • Навесной агрегат Immergas Mini — компактного вида изделие с привлекательными параметрами. Подходит для обогрева зданий до 220 м2. Панелью для управления изделием является ЖК экран с большими кнопками. Присутствует горелка, которая будет работать даже при существенном падении давления топлива. В обычном комплекте есть система автоматической диагностики, специальный циркуляционный насос и бачок расширения. Скорость нагревания – 11,7 литра в минуту.
  • Итальянские настенные изделия с двумя контурами Immergas Star включают в свой состав битермический теплообменник, который одновременно будет согревать воду для системы отопления и отдельно для ГВС. Контроль над изделием будет осуществляться при помощи микропроцессора. Хозяин жилища будет получать всю информацию о реальном состоянии прибора и его вероятных поломках. Процесс нагревания продолжится даже при уменьшении давления топлива до 3 мБар. Можно подключить датчик считывания внешней температуры, чтобы точно отрегулировать нагрев жилища в зависимости от уличной погоды.

  • Настенные изделия Immergas Maior. Главным отличием от всех остальных моделей здесь считается система, которая позволяет мгновенно подогревать воду для любой хозяйственной необходимости. В конструкции присутствует раздельный теплообменник, есть расширительный бачок на 6,8 литра и встроенное оборудование, которое позволяет подбирать скорость и режимы эксплуатации насоса. Все имеющиеся настройки отражаются на ЖК экране. Также присутствует возможность подключиться к солнечным батареям.
  • Навесные газовые устройства Immergas Victrix предлагают наименьшее потребление топлива по сравнению с обычными котлами (примерно на 35%). Они имеют конденсационные стальные модули. Экономия газа достигается из-за уникальной конструкции встроенного клапана с автоматикой. Благодаря использованию новейших композитных металлов специалистам компании удалось уменьшить вес котла почти на 10% без снижения его прочности и долговечности. Камера топки имеет закрытый тип. Наибольшая температура при нагреве – 85 градусов. Скорость при подогреве воды – 13 литров в минуту. Коаксиальная труба для дымохода покупается отдельно.

  • Отдельно можно упомянуть изделия напольного типа Immergas из популярной серии Hercules. Эти модели дополнены конденсационными модулями для увеличения работоспособности. Наибольшая мощность – 32 кВт. Агрегат экономно расходует газ, что полностью окупит его покупку и монтаж за 2–3 холодных сезона. Если это необходимо, можно отдельно доукомплектовать агрегат следующим оборудованием: бойлером с накопительным эффектом, комнатными регуляторами температуры и специальными датчиками, которые определяют температуру воздуха и корректируют работу отопительных изделий.
  • Агрегат Immergas Mini Nike X 24 3 – это котел, имеющий мощность 23,8 кВт. Его главные черты – компактность и небольшой вес (всего 25,5 кг). Здесь есть электромодуляция пламени, автоматическая диагностика, множество систем защиты аппарата, а также обвязка встроенного типа. Объем бака – 4 литра. Есть возможность подключить удобную систему ДУ. Котел с одним контуром, но производитель разрешает подключить к нему накопительный бойлер. Самая большая температура может составить +85 градусов.

  • Прибор Immergas Major Eolo 28 4. Компания производит очень стильные отопительные конструкции. Эта модель имеет двухконтурную схему с конвекционным принципом эксплуатации. Мощность изделия составляет 28 кВт, с нагрузкой – до 29,7 кВт. Камера сгорания имеет закрытый тип, для нее будет необходим коаксиальный дымоход. Это настенная конструкция, которую можно перенастроить и на потребление сжиженного газа.
  • Котел Immergas Ares 22 R. Это изделие отличается самой простой конструкцией. Камера сгорания в нем открытого типа. Нагревание воды происходит в теплообменнике из чугуна. Мощность данного прибора – 25 кВт. КПД при самой большой нагрузке будет достигать 88%. Для подогрева воды можно также использовать внешний бойлер. Электромощность, что будет потребляться, составит всего 16 Вт.

Инструкция по эксплуатации

Эксплуатация газовых котлов Immergas заключается в создании для агрегата соответствующих условий и невмешательстве в его работу.

Процедуры, которые может выполнять пользователь:

  • Регулировка температуры ОВ и ГВС, выполняемая в рабочем режиме по собственным ощущениям.
  • Перевод котла в летний или зимний режим (подача ГВС без отопления или обе функции одновременно).
  • Слив и заполнение системы.
  • Очистка корпуса котла от загрязнений.

Все остальные действия — ежегодное техобслуживание, ремонт, чистка дымохода или теплообменника — надо выполнять силами специалистов сервисного центра.

Особенно ответственная процедура — ремонт или замена отдельных узлов, деталей. Здесь обязательно нужен квалифицированный опытный мастер.

Все регулировки производятся на панели управления, которая имеет подробное устройство, которое позволяет одновременно видеть несколько параметров работы котла. Это гораздо удобнее, чем на агрегатах других производителей, но требует предварительного ознакомления с инструкцией пользователя.

Все наиболее ответственные узлы напрямую соединены с панелью и имеют собственную световую индикацию.

При возникновении проблем лампочка начинает мигать, сигнализируя о необходимости принимать соответствующие меры.

Отсутствие сигнала датчика контроля пламени.

Неисправность говорит об отсутствии пламени или сигнала датчика ионизации (фотоэлемента), после команды розжига горелки. Если пламя появляется и котел выходит в ошибку через 2-3 секунды, необходимо проверить цепь датчика контроля пламени (ионизационного электрода) и электронную плату. Ошибка также может появиться вследствие неверной фазировки или отсутствия заземления. В случае отсутствия пламени следует проверить газовый клапан (мультиблок) и систему зажигания котла. Периодическое появление такой ошибки может говорить о низком значении тока ионизации (менее 2-7 мкА.) или неисправности электронной платы (топочного автомата).

Другие ошибки газовых котлов Бош

Это не основные коды, и они не входят в главные категории. Возникают у всех или только у конкретных моделей.

11 — соответствует вышеописанной ошибке E9. Возникает на котле Bosch BWC 42.

Профессиональная промывка теплообменника: профилактика ошибки E9 включает промывку раз в 2 года для поддержания КПД котла, а понадобятся для этого 20-литровая емкость и промывочный раствор

50 — отсутствует пламя. Появляется на котлах Bosch Gaz 4000 W ZWA 24-2 A и 24-2 K.

Выполните следующие шаги:

  1. Осмотрите защитный кабель и восстановите его целостность.
  2. Откройте газовый кран на максимум.
  3. Определите давление газа в магистрали. При расхождении с номинальным показателем по паспорту устройства звоните в газовую службу.
  4. Проверьте, есть ли напряжение, отвечает ли оно нормальному значению.
  5. Загляните в дымоход и прочистите его при необходимости.
  6. Протестируйте регулировку газа на минимальный и максимальный уровни. Регулируйте исходя из таблиц инструкции.
  7. Проверьте реле контроля газа и замените в случае чего.
  8. Осмотрите газовую арматуру на внешние повреждения. Не проверяйте ее работоспособность, не ремонтируйте и не заменяйте. Пусть это делает газовщик или мастер по газовым котлам.
  9. Очистите и промойте теплообменник.

70 — поломка дифференциального реле при запуске. Самой распространенной причиной этой ошибки могут быть проблемы в самом реле. Осмотрите его состояние, определите сопротивление. Поменяйте на новое, если сопротивление не совпадает с номинальным.

Также может быть механическое повреждение проводов и контактов, идущих к реле. Если это так, то нужно восстановить соединения. Еще одной причиной может быть неправильная настройка вентилятора или его выход из строя. Перенастройте прибор. Не помогло — отремонтируйте или купите новый.

b1 — не обнаружен кодирующий штекер. Вставьте его правильно. Если ошибка не исчезла, прозвоните штекер и в случае поломки замените.

P — невозможно определить тип котла. Установите его тип.

Коаксиальный дымоход может иметь сложный рисунок благодаря электрическому нагнетателю, но по общим требованиям для качественной работы его суммарная длина не должна превышать 4 метра

se — система отопления недостаточно заполнена. Добавьте воды и проверьте результат. Ошибка появляется также из-за разгерметизации отопительных труб и протечек. Уменьшите температуру отопления и найдите проблемное место. Уплотните стыки и заделайте точки протекания.

С горячими трубами так не получится — небольшое количество воды будет быстро испаряться. Если трубы отопления в порядке, достаньте и вымойте теплообменник.

Существует также код 23. Это не ошибка, а показатель типа используемого газа.

Наиболее частые коды ошибок и способы устранения неполадок

Попробуем разобраться, что означают коды ошибок газового котла Иммергаз. Самая распространенная ошибка 01, она заключается в блокировке розжига. Рассмотрим каждую ошибку более детально.

01

Блокировка поджига. Котел устроен так, что включение происходит автоматически. В случае, когда по истечению десяти секунд не произошел розжиг горелки, выполняется блокировка. Для того, чтобы ее снять, нажмите на reset.

Если котел включается после продолжительного простоя, нужно будет снять блокировку, поскольку в газовой магистрали скопился воздух. Если блок включается довольно часто, обратитесь за квалифицированной помощью к специалисту.

02

Ошибка 02 — срабатывает предохранительный термостат, произошел перегрев, неисправен контроль пламени. Если во время нормального функционирования устройства температура начинает расти, срабатывает защитная функция. Подождите, пока температура не снизится до необходимого уровня, затем нажмите клавишу перезапуска. Если подобная проблема возникает часто, обратитесь за помощью к специалисту.

03

Ошибка 03 высвечивается на дисплее, когда срабатывает дымовой термостат. То есть, неисправность вентилятора, для решения проблемы снимите корпус. Затем откройте камеру, в ней расположен двигатель, который вытягивает воздух из камеры сгорания. Раскройте его, открутив винтики, прочистите его лопасти от скопившейся грязи, это можно сделать при помощи кисточки. Обработайте подшипники смазкой и установите все обратно.

04

Ошибка 04 — большое сопротивление электромеханических контактов. Происходит блокирование контакта, причиной может послужить выход из строя защитного термостата или датчика минимально допустимого напора воды. Выключите прибор, а спустя пару минут попробуйте перезапустить, или попробуйте замкнуть контакт предельного термостата.

Датчик давления воды

Если не дало результата, произведите замыкание контактов минимального давления. Протестируйте таким же методом контакт у прессостата дымоотведения, предварительно включив вентилятор. Если обнаружили где поломка, замените элемент. Если это не даст результата, нужен ремонт, выполненный квалифицированным специалистом и диагностика платы.

06

Ошибка 06 — произошла поломка датчика NTC в системе горячего водоснабжения. Для выявления и ремонта необходимо обратиться в сервисный центр.

10

Ошибка 10 — низкое давление в системе. Ошибка е10 возникает, когда в системе падает давление, когда оно меньше чем 0,9 бар.Первым действием попробуйте перезапустить, если ошибка осталась, необходимо проверить следующее.

Причиной может быть течь теплообменника, проверьте его, если обнаружили течь устраните ее. Для устранения воспользуйтесь рычагом подпитки, он имеет вид винта, поверните его против часовой стрелки, этим действием вода из водоснабжения будет поступать в отопление, следите за значениями давления, когда будет цифра 1,3 перекройте вентиль.

11

Ошибка 11. Срабатывание термостата давления дыма. Когда дымоход плохо работает, происходит блокировка котла, спустя полчаса происходит повторный запуск, если тяга стала достаточной. Если происходит более чем три отключения подряд, загорается красным дисплей с кодом ошибки.

Реле давления дыма

Для разблокировки котла нажмите перезапуск. В инструкции производитель рекомендует обратиться в сервисный центр, однако, для начала можно проверить тягу дымохода и прочистить его.

20

Ошибка 20 возникает при паразитном пламени. Это свидетельствует об утечке газа, либо о выходе из строя системы по контролю пламени. Выполните перезапуск, если при повторном включении происходит тоже самое, необходимо проводить тестирование платы в сервисном центре.

27

Ошибка 27. Эта ошибка свидетельствует о недостаточной циркуляции в системе отопления. Котел начинает перегреваться, причины прегрева могут быть  следующие: завоздушивание в трубах отопления, перекрыты краны. Еще возможно, что произошла блокировка циркуляционного насоса, разблокируйте его. Причиной может быть засорение фильтров, проверьте и прочистите. Проверьте теплообменник на наличие отложений.

Удаление воздуха из отопительной системы

28

Ошибка 28 свидетельствует об утечке в  контуре водоснабжения, то есть, устройство нагревает отопительный контур, а  температура в водоснабжении тоже возрастает, в то время, когда должна быть неизменной. Проверьте на течь все смесители в доме, также проверьте закрыты ли краны.

Ошибка e02

Ошибка с кодом e02 говорит о том, что по каким-то причинам сработал термостат Бакси. Если зажать на 3-5 секунд кнопку «R», которая находится на пульте управления котлом, то эта ошибка должна уйти. Если после этих манипуляций данная неисправность продолжает появляться на дисплее, то значит произошло что-то серьёзное, и в данном случае нужно также обратиться в сервисный центр. Неисправность с таким кодом говорит о том, что по каким-то причинам газовый котёл Baxi испытывает перегрев или температурные датчики неправильно реагируют на температуру теплоносителя. Некорректное определение температуры датчиком также может быть вызвано ослаблением циркуляции воды или антифриза в отопительном контуре. Бывали случаи, что посторонние предметы изолировали температурный датчик от теплоносителя, и поэтому датчик физически не мог правильно мерить температуру, поскольку был изолирован от воды.
